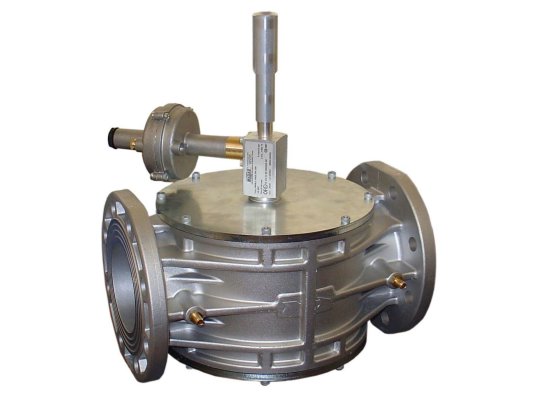

Предохранительно-запорный клапан Madas VX080029

Предохранительно-запорный клапан Madas VX080029 обеспечивает безопасную работу газовой промышленной установки, мгновенно перекрывая поток при превышении давления за регулятором допустимого значения. Входит в линейку запорных устройств с автоматическим закрытием и ручным взводом. Характеризуется быстрым срабатыванием, всепогодным исполнением, высоким уровнем герметичности.

Основные характеристики:

• быстрая остановка подачи газа, в течение 1 сек. при аварийном повышении давления;
• виды газа: природный, сжиженный газ, азот, воздух (сухие неагрессивные газы);
• класс А герметичности по европейскому стандарту EN 161;
• максимальное давление в магистрали: 6000 мбар;
• фланцевый способ присоединения к трубопроводу, размер DN 65;
• эксплуатационный ресурс: не менее 6000 циклов;
• ручной возврат клапана в исходное положение;
• допустимые температуры внешней среды: -40...+60 °C;
• настройка давления за регулятором в диапазоне 30-450 мбар;
• патрубок G ¼” для подсоединения к системе после регулятора;
• выпускной патрубок G ¼” для отвода газа наружу (применяется при необходимости);
• монтаж в любом положении (не вниз механизмом взвода).

Конструкция и монтаж

Запорный клапан произведен из коррозиестойких материалов: алюминия, нержавеющей, оцинкованной стали, латуни. Оснащен газонепроницаемыми уплотнениями из NBR-каучука. Рассчитан на высокое давление рабочей среды, всепогодное применение, многолетнюю эксплуатацию (средний срок службы 40 лет).

После срабатывания клапан переводится в рабочее положение только вручную, после устранения причин, вызвавших аварийное закрытие. Для возврата в исходное положение предусмотрен рычаг.

Установка клапана в систему осуществляется до регулятора давления газа, с учетом направления потока, указанного стрелкой на корпусе. Возможно любое монтажное положение, с учетом доступности механизма взвода.

В газовую трубу после регулятора на расстоянии, равном 5-кратному диаметру трубопровода, врезается импульсная линия (медная трубка), другой конец которой подсоединяется к патрубку G ¼”.

Назначение

Madas VX080029 является клапаном безопасности. Основной функцией является быстрое и герметичное перекрытие потока газа, подаваемого на газопотребляющее устройство, при недопустимом повышении давления в газопроводе, защита оборудования от поломок и аварий.

Достоинства:

• моментальная автоматическая отсечка потока при избыточном давлении в системе;
• конструкция, рассчитанная на высокие нагрузки, многолетнюю службу (40 лет);
• любое монтажное положение;
• безотказная работа в широком диапазоне внешних температур.

Место установки и эксплуатации

Клапан MadasVX080029 подходит для размещения в помещениях зоны 1 взрывоопасности (стандарт 51330.9-99). Во избежание риска утечек не может эксплуатироваться в местах, где окружающая среда разрушает сталь, алюминий, каучук.
