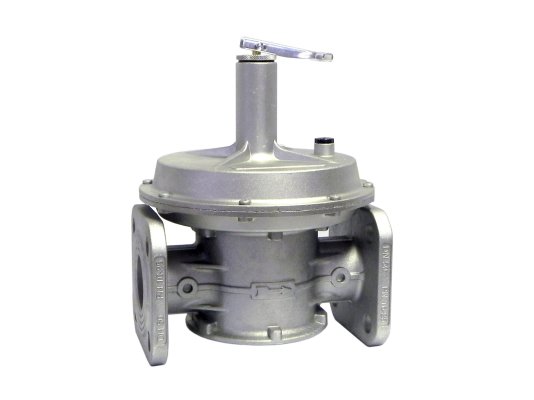

Предохранительно-сбросной клапан Madas VSL500022 010

Предохранительно-сбросной клапан Madas VSL500022 010 – устройство безопасности в стандартном корпусе с рычагом для принудительного открытия. Отвечает за автоматический сброс избыточного давления газа, защиту оборудования от сбоев и повреждений. Отличается высоким уровнем герметичности, точным срабатыванием, всепогодным исполнением, простотой монтажа и настройки.

Технические и эксплуатационные характеристики:

• применение в системах с давлением газа не более 1000 мбар;
• класс «А» герметичности конструкции;
• сертификация по европейскому стандарту EN 88-2;
• диапазон настройки давления срабатывания: 200-400 мбар;
• установка на фланцевые соединения DN 50;
• допустимые температуры эксплуатации: -40...+60 °C;
• срок службы: в среднем 40 лет;
• размещение в системе в любом положении.

Особенности клапанов Madas MVS/1

Предохранительно-сбросные клапаны Madas MVS/1 служат в качестве устройства дополнительной защиты газового оборудования. Исключают образование в системе (за регулятором) пикового давления.

Подходят для работы с коррозионно-неактивными газами, в том числе метаном, бутаном, пропаном, азотом, воздухом в промышленных и бытовых установках.

В нормальном состоянии остаются закрытыми, срабатывают при повышении давления до заданной настройкой величины, выпуская небольшое количество газа. Установка параметров осуществляется с помощью регулировочного винта.

Версии с кодом VSL в наименовании модели оснащаются механизмом принудительного открытия. Использование сбросных клапанов обязательно в трубопроводах с установленным на них регулятором давления без ПСК.

Предохранительные клапаны Madas MVS/1 выпускаются с диаметрами соединений DN15-DN50 (резьба/ фланцы), в стандартном (VS, VSL) и компактном (VSP) корпусе, для систем с максимальным давлением газа 1-6 бар.

Конструкция клапана безопасности произведена из материалов, стойких к температурным, механическим воздействиям, составу углеводородов: алюминия, нержавеющей, оцинкованной стали, латуни. Оснащена герметичными уплотнениями из газонепроницаемого NBR-каучука.

Установка в систему

Предохранительно-сбросной клапан устанавливается за регулятором давления в любом положении. Для правильной сборки на корпус нанесена стрелка, которую следует направлять в сторону газопотребляющего устройства. Крепление осуществляется на фланцы DN 50.

Место размещения

Клапан подходит для эксплуатации в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99, при условии, что внешняя среда не способна разрушить материалы корпуса, деталей и уплотнений (в условиях агрессивной среды размещение клапана не допускается из-за риска утечек газа).

Обслуживание

Сервисные операции заключается в проверке состояния мембраны и уплотнений, а также замене этих принадлежностей при потере (ухудшении) функциональных характеристик.

Достоинства:

• автоматический сброс избыточного давления;
• рычаг для принудительного открытия;
• высокий уровень герметичности;
• широкий диапазон рабочих температур;
• установка в любом положении;
• эксплуатация в течение 40 лет.

Гарантия завода на предохранительные сбросные клапаны Madas MVS/1 – 2 года.
