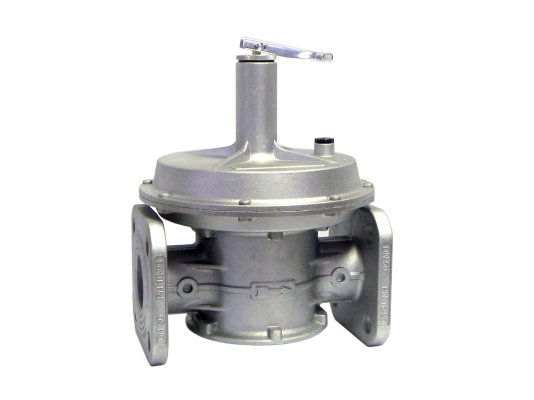

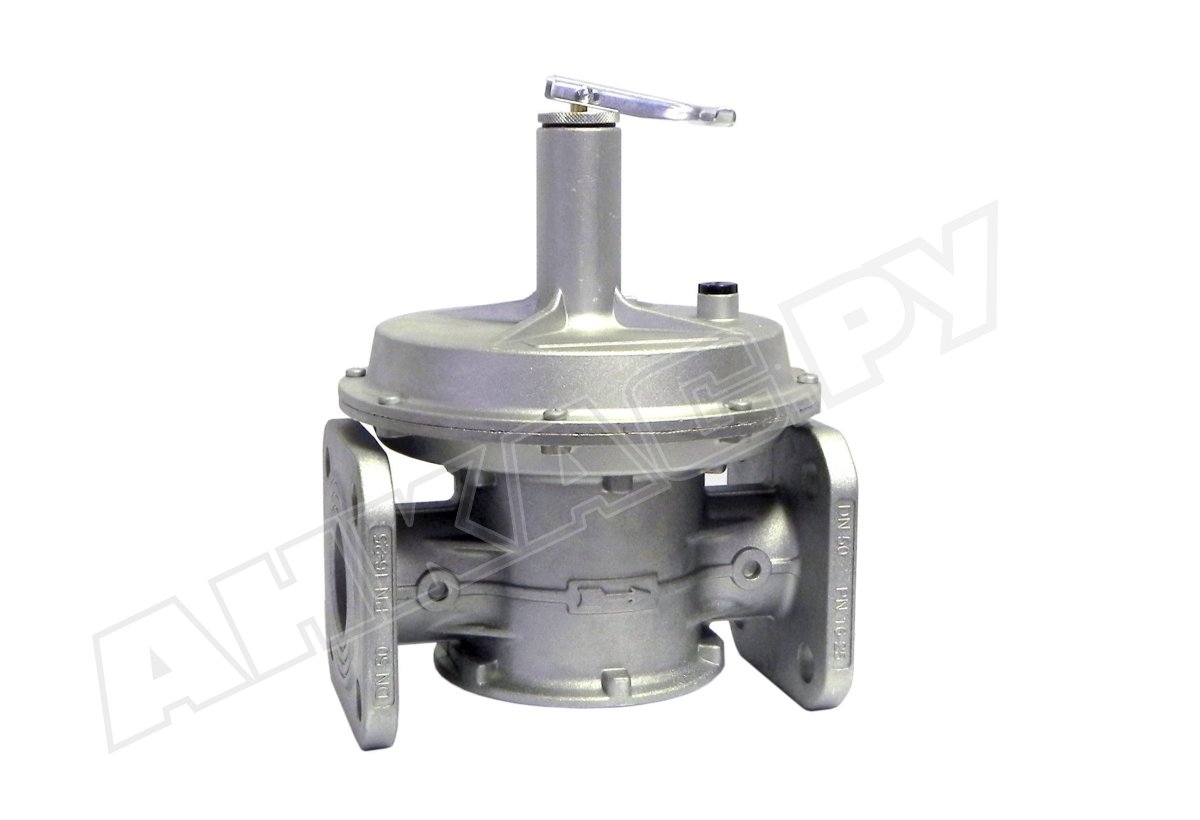

Предохранительно-сбросной клапан Madas VSL50 005

Предохранительно-сбросной клапан Madas VSL50 005 выполняет функцию безопасности, не допуская образования пикового давления перед газовой горелкой. Оснащен механизмом для принудительного открытия. Отличается высоким уровнем герметичности, долговечной службой без отказов, стойкостью к низким температурам, нетребовательностью в обслуживании. Рассчитан на давление в магистрали до 1000 мбар.

Технические и эксплуатационные характеристики:

• класс «А» герметичности по европейскому стандарту;
• рабочая среда: метан, бутан, пропан и другие сухие неагрессивные газы;
• диапазон настройки давления срабатывания: 20-50 мбар;
• допустимое давление газа в системе: не более 1 бар;
• интеграция в систему на фланцы DN 50;
• конструкция из алюминия, нержавеющей, оцинкованной стали, латуни;
• прокладки из NBR-каучука, обладающего газонепроницаемыми свойствами;
• максимальная поверхностная температура: +60 °C;
• морозостойкость до -40 °C;
• положение в системе: любое;
• срок службы: в среднем 40 лет.

Применение

Предохранительный сбросной клапан Madas VSL50 применяется в газовых установках для защиты от пикового давления перед горелочным устройством. Автоматически срабатывает при достижении заданных параметров, выпуская избыточный объем газа. Должен обязательно устанавливаться на газопроводы с регулятором давления без ПСК.

Особенности клапана

• Предохранительный клапан Madas VSL50 произведен по европейским стандартам безопасности и качества. Сертифицирован по EN 88-2. В обычном состоянии закрыт. Открывается при повышении давления за регулятором до установленного настройками уровня, сбрасывая избыточный объем газа. Задание параметров для выпуска давления осуществляется с помощью винта в диапазоне 20-50 мбар.
• Сбросные клапаны линейки VSL оснащены стандартным корпусом и механизмом принудительного открытия для ручного сброса давления.
• Конструкция устойчива к перепадам температур, составу газов, коррозии. Произведена из алюминия, нержавеющей стали, оцинкованной стали, латуни, NBR-каучука.
• Установка клапана VSL50 осуществляется после регулятора давления. Для надежного присоединения используются фланцевые соединения DN50. Для правильной сборки на корпус нанесен указатель направления потока.
• ПСК подходит для размещения в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Без специальной обработки корпуса не пригоден для эксплуатации в местах с агрессивным воздействием окружающей среды.

Обслуживание ПСК

Для безопасной и долговечной службы газовой установки необходимо проверять состояние мембраны и герметизирующих уплотнений сбросного клапана, заменять их по мере необходимости.

Достоинства:

• точное автоматическое срабатывание;
• принудительное открытие с помощью рычага;
• безотказная работа при температурах до -40 °C;
• конструкция класса «А» герметичности;
• многолетняя служба;
• вариативность монтажного положения.

Срок гарантийного обслуживания клапанов Madas MVS/1 – 2 года.
