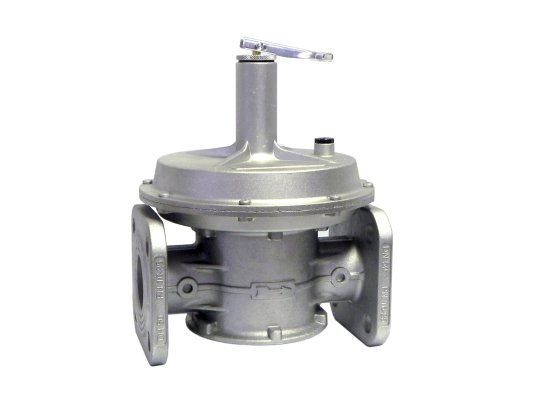

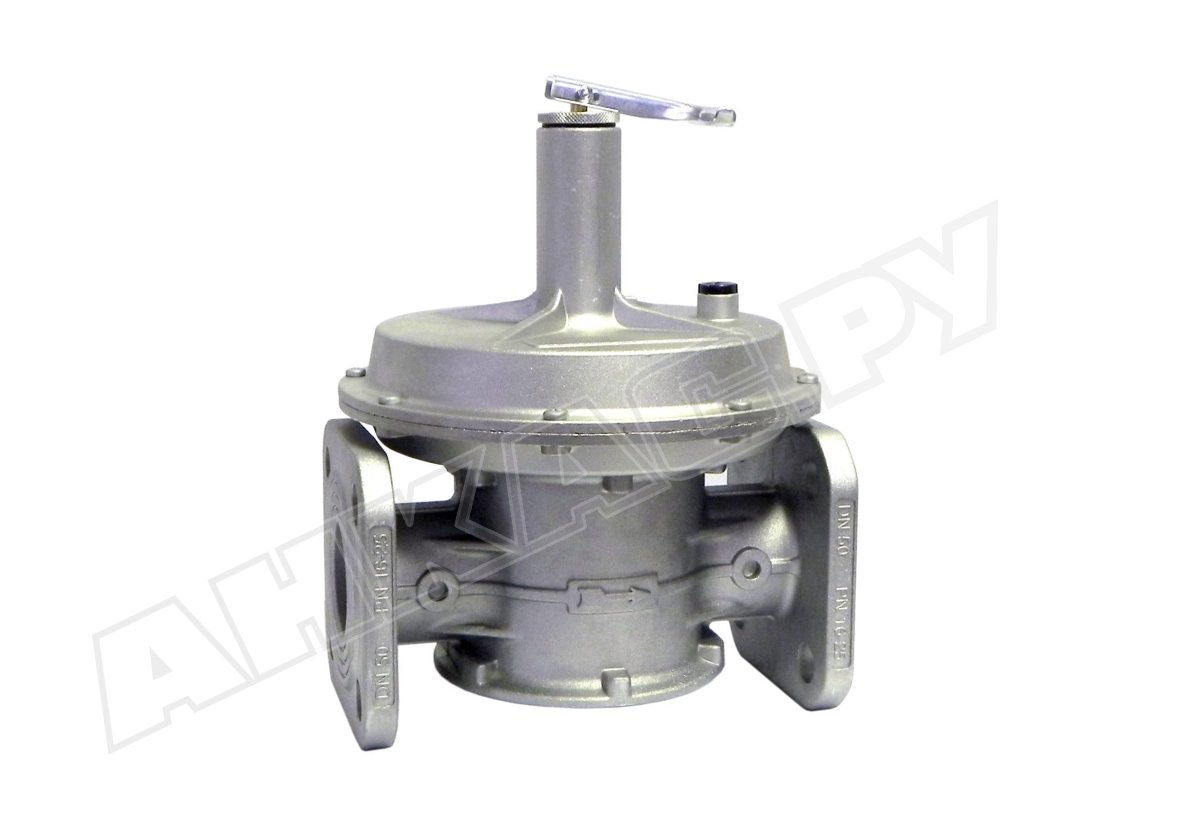

Предохранительно-сбросной клапан Madas VSL320022 020

Предохранительно-сбросной клапан Madas VSL320022 020 автоматически сбрасывает избыточное давление из системы, защищает газовую аппаратуру от сбоев и повреждений. Отличается точным срабатыванием, высоким классом герметичности, простотой монтажа и настройки, всепогодным исполнением. Оснащен рычагом для принудительного открытия.

Основные параметры:

• применение в системах с давлением газа до 1 бар;
• диапазон настройки давления срабатывания: 320-500 мбар;
• сертификация по EN 88-2;
• класс «А» герметичности конструкции;
• монтаж в систему на фланцевые соединения DN 32;
• температурные условия для безотказного срабатывания: -40...+60 °C;
• монтаж в любой ориентации;
• продолжительность службы: 40 лет.

Особенности серии Madas MVS/1

Сбросные клапаны MVS/1 служат в качестве устройства дополнительной защиты газового оборудования. Предотвращают образование пикового давления за регулятором. Могут использоваться для работы с неагрессивными сухими газами, включая метан, бутан, пропан, азот, воздух в газовых установках любого назначения.

Модификации VSL комплектуются механизмом принудительного открытия. Использование сбросных клапанов обязательно для трубопроводов с регулятором давления без ПСК.

Клапаны MVS/1 интегрируются в систему на резьбу или фланцы, размер отверстий DN15-DN50. Поставляются в корпусе стандартных и уменьшенных габаритов, для установок с давлением газа до 1-6 бар.

Конструкция произведена из материалов, рассчитанных на контакт с некоррозионными газами, температурные воздействия: алюминия, нержавеющей, оцинкованной стали, латуни. Оснащена уплотнениями из NBR-каучука, обладающего газонепроницаемыми свойствами.

ПСК срабатывает при повышении давления за регулятором до заданного настройками уровня, выпускает избыточный объем газа. Для задания параметров сброса давления используется регулировочный винт.

Сбросной клапан размещается в системе подачи газа за регулятором давления. Для корректной сборки на корпус нанесена стрелка, указывающая ход потока (к горелке).

Рабочее помещение

Клапан сброса давления Madas VSL размещается в помещениях зоны 1 взрывоопасности. Без специальной обработки корпуса не подходит для работы в условиях агрессивной среды, разрушающей материалы конструкции.

Обслуживание сбросного клапана

Техобслуживание заключаются в проверке целостности мембраны, герметичности уплотнений. При разрыве или повреждении мембраны, износе прокладок необходимо установить новые.

Достоинства:

• автоматический сброс избыточного объема газа;
• механизм принудительного открытия;
• высокий уровень герметичности;
• всепогодное исполнение;
• установка в любом положении;
• многолетняя служба.

Гарантийное обслуживание клапанов Madas MVS/1 составляет 2 года.
