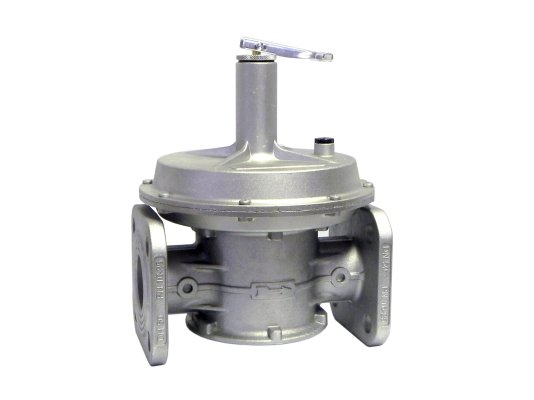

Предохранительно-сбросной клапан Madas VSL32 020

Предохранительно-сбросной клапан Madas VSL32 020 служит для оснащения газовых установок с давлением в сети до 1000 мбар. Выполняет дополнительную функцию безопасности, препятствуя образованию пикового давления перед газовой горелкой. Отличается высоким уровнем герметичности, точным срабатыванием, устойчивостью к низким/ высоким температурам, долговечной службой без отказов. Преимуществом версий «VSL» является комплектация рычагом для принудительного открытия.

Основные характеристики:

• рабочая среда: некоррозионные сухие газы (метан, бутан, пропан, воздух, азот);
• диапазон настройки давления срабатывания: 110-200 мбар;
• допустимое давление газа в системе: не более 1000 мбар;
• сертификация по EN 88-2;
• класс «А» герметичности по нормам ЕС;
• механизм для ручного открытия;
• установка в систему с помощью фланцевых соединений DN 32;
• максимальная поверхностная температура: +60 °C;
• морозостойкое исполнение (минимальная t -40 °C);
• уплотнения из NBR-каучука, стойкого к составу газа;
• установка в систему в любой ориентации.

Функционал и место применения

Предохранительный сбросной клапан Madas VSL используется в качестве элемента дополнительной защиты газовой промышленной или бытовой установки. Не допускает повреждение газовой аппаратуры вследствие чрезмерного повышения давления на выходе из регулятора. Клапан служит для оснащения промышленных установок, функционирующих на природном газе по ГОСТ 5542-87. Должен обязательно использоваться в газопроводах с регулятором давления без ПСК.

Особенности клапана

• Предохранительно-сбросной клапан Madas VSL32 соответствует классу «А» герметичности по европейскому стандарту. Оснащен механизмом для ручного открытия затвора.
• Давление сброса избыточного газа задается с помощью регулировочного винта в рамках доступного диапазона пружины.
• Для безопасной эксплуатации и долговечной службы конструкция произведена из нержавеющей и оцинкованной стали, алюминия, латуни – материалов, стойких к перепадам температур, коррозии, механическим воздействиям. Газонепроницаемые уплотнения (NBR-каучук) исключают утечки газа.
• Клапан интегрируется в систему за регулятором давления, с учетом указателя хода потока на корпусе. Подходит для эксплуатации в помещениях зоны 1 взрывоопасности, соответствующих номам ГОСТ Р 51330.9-99. Конструкция в заводском исполнении (без специальной обработки) не может использоваться в местах с агрессивной средой, способной вызывать коррозию металлических частей и повреждение герметизирующих уплотнений.

Проверка функционирования

Для безопасной работы газовой установки производитель рекомендует проверять состояние мембраны и уплотнительных прокладок, при необходимости, заменять принадлежности на новые.

Гарантия завода

Срок заводской гарантии на клапаны Madas MVS/1 – 24 месяца с даты реализации.
