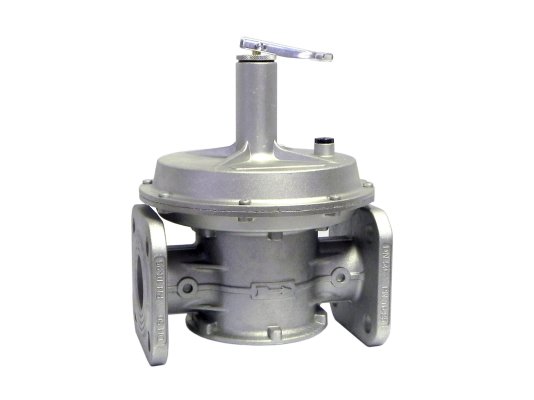

Предохранительно-сбросной клапан Madas VSL32 005

Предохранительно-сбросной клапан Madas VSL32 005 – модификация в стандартном корпусе с рычагом для принудительного открытия. Отвечает за автоматический сброс избыточного давления, защиту газового оборудования от повреждений. Отличается высоким уровнем герметичности, точным срабатыванием, простотой монтажа и настройки, всепогодным исполнением.

Технические и эксплуатационные характеристики:

• сертификация по европейскому стандарту EN 88-2;
• диапазон настройки давления срабатывания: 20-50 мбар;
• применение в системах с давлением газа не более 1000 мбар;
• класс «А» герметичности конструкции;
• монтаж на фланцевые соединения DN 32;
• диапазон эксплуатационных температур: -40...+60 °C;
• продолжительность службы: 40 лет;
• размещение в системе в любом положении.

Особенности клапанов Madas MVS/1

Предохранительно-сбросные клапаны используются в качестве устройства дополнительной защиты газовой установки от повреждений и сбоев. Предотвращают образование в системе (после регулятора) пикового давления. Подходят для работы с некоррозионными сухими газами, в том числе метаном, бутаном, пропаном, воздухом, азотом в промышленных и бытовых установках.

Версии с кодом VSL в наименовании модели комплектуются устройством принудительного открытия. Применение предохранительно-сбросных клапанов обязательно в трубопроводах с установленным на них регулятором давления без ПСК.

Клапаны Madas MVS/1 выпускаются для трубопроводов DN15-DN50 (резьбовое/ фланцевое соединение) с максимальным давлением газа 1-6 бар, корпусом «стандарт» и «компакт».

Конструкция сбросного клапана произведена из материалов, стойких к температурным, механическим воздействиям, составу газов: алюминия, нержавеющей, оцинкованной стали, латуни. Оснащена уплотнениями из газонепроницаемого NBR-каучука.

Сбросной клапан срабатывает при возрастании давления после регулятора до заданного настройками значения, выпуская небольшое количество газа. Установка параметров осуществляется с помощью регулировочного винта.

Монтаж

Предохранительно-сбросное устройство встраивается в трубопровод за регулятором давления. Для правильного позиционирования на корпус нанесена стрелка, которая должна указывать в сторону газопотребляющего оборудования. Надежная фиксация осуществляется на фланцы DN 32.

Место размещения

Клапан размещается в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не подходит для установки на объектах, где окружающая среда действует агрессивно на сталь, алюминий, каучук и способна вызвать их разрушение.

Сервисные операции

Обслуживание предохранительно-сбросного клапана заключается в проверке целостности мембраны и герметичности уплотнений, а также замене этих принадлежностей, при необходимости.

Достоинства:

• высокий уровень герметичности;
• автоматический сброс избыточного давления;
• рычаг для принудительного открытия;
• эксплуатация в течение 40 лет;
• широкий диапазон рабочих температур;
• установка в любом положении.

Гарантия на предохранительные сбросные клапаны Madas MVS/1 – 2 года.
