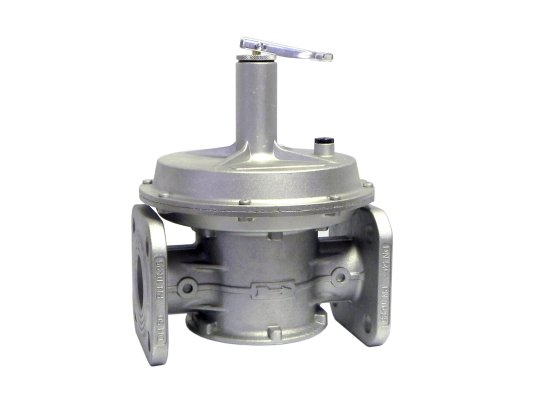

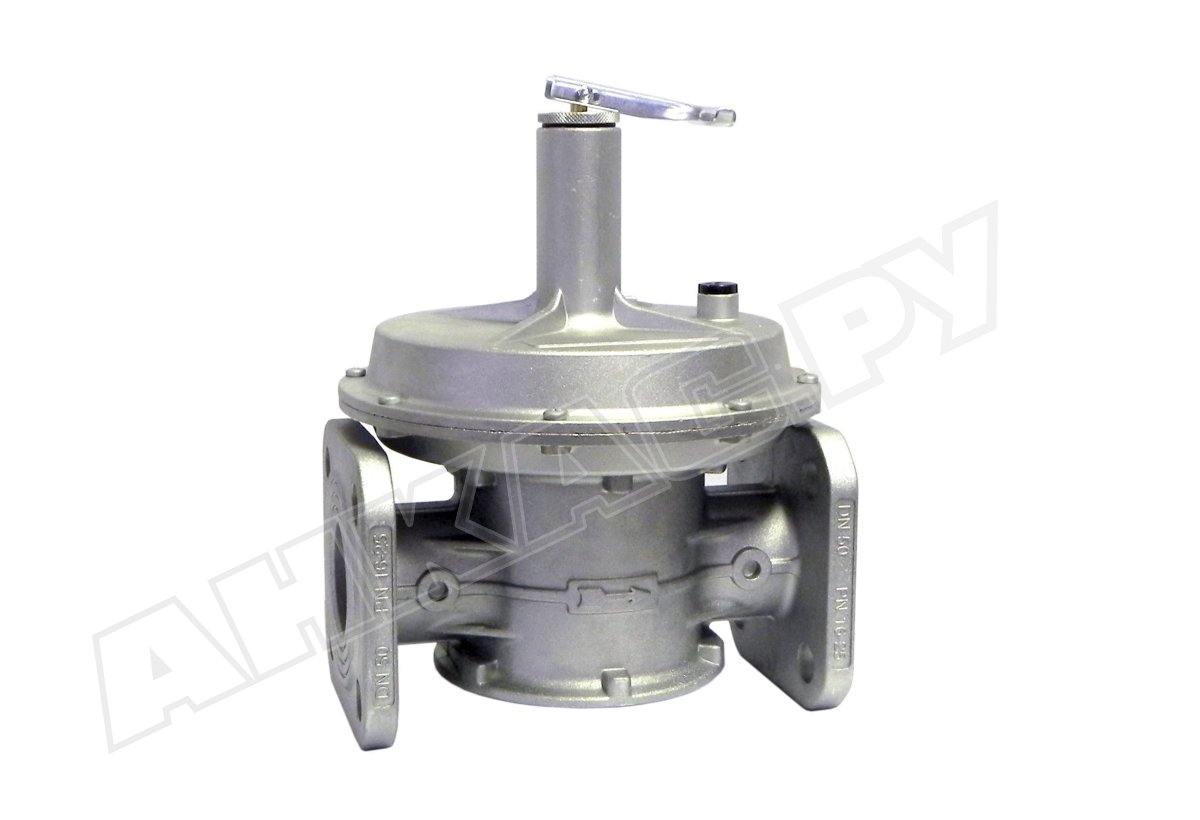

Предохранительно-сбросной клапан Madas VSL250022 020

Предохранительно-сбросной клапан Madas VSL250022 020 – дополнительное средство безопасности промышленной газовой установки с давлением в сети до 2,5 бар. Предотвращает повышение давления до недопустимого уровня, выпуская избыточное количество газа. Может открываться принудительно.

Подробнее о клапане Madas VSL250022 020

• Клапан безопасности автоматически сбрасывает небольшое количество газа при повышении давления за регулятором до заданного настройками уровня. Регулировка параметров осуществляется с помощью винта в диапазоне 700-2100 мбар.
• Сбросные предохранительные клапаны с кодом VSL имеют корпус стандартных размеров (исполнение «компакт» – с кодом VSP в наименовании). Предусмотрен рычаг для выпуска давления из системы вручную.
• Предохранительный сбросной клапан произведен в соответствии со стандартом EN 88-2. Конструкция класса «А» герметичности функционирует без видимых утечек.
• Клапан стабильно срабатывает при температурах -40...+60 °C, устойчив к механическим воздействиям, коррозии. Корпус – алюминиевый, детали и уплотнения – из нержавеющей, оцинкованной стали, латуни, алюминия, NBR-каучука. Срок службы предохранительного клапана составляет в среднем 40 лет.
• Устройство безопасности интегрируется в систему после регулятора давления и может позиционироваться как горизонтально, так и вертикально. Монтаж осуществляется на фланцы DN 25. Для правильной ориентации защитного клапана на корпус нанесена стрелка, указывающая направление потока.

Размещение

Клапан может устанавливаться в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не подготовлен для работы в условиях агрессивной среды, способной вызвать окисление металла и повреждение уплотнений (для таких случаев требуется специальное покрытие корпуса).

Виды газа и область применения

Предохранительно-сбросные клапаны Madas VSL рассчитаны на работу с природным, сжиженным газом и другими некоррозионными сухими газами, соответствующими ГОСТ 5542-87. Могут устанавливаться на газовое оборудование любого назначения. Функцией является защита от пикового давления и связанных с ним сбоев (повреждений) газовой аппаратуры, вызванных чрезмерно высоким давлением после регулятора.

Рекомендации по обслуживанию

В ходе эксплуатации сбросного клапана рекомендуется проверять состояние мембраны и герметизирующих уплотнений, заменять на новые по мере необходимости.

Достоинства:

• точное срабатывание, защита от пикового давления;
• конструкция класса «А» герметичности;
• морозостойкое исполнение;
• возможность принудительного открытия;
• долговечная служба;
• минимальные требования по обслуживанию;
• монтаж в любом положении.

Со склада и под заказ можно купить сбросные клапаны Madas MVS/1 в корпусе «стандарт» и «компакт», с резьбовым и фланцевым соединением DN 15 – DN 50, для систем с давлением в магистрали до 6 бар.
