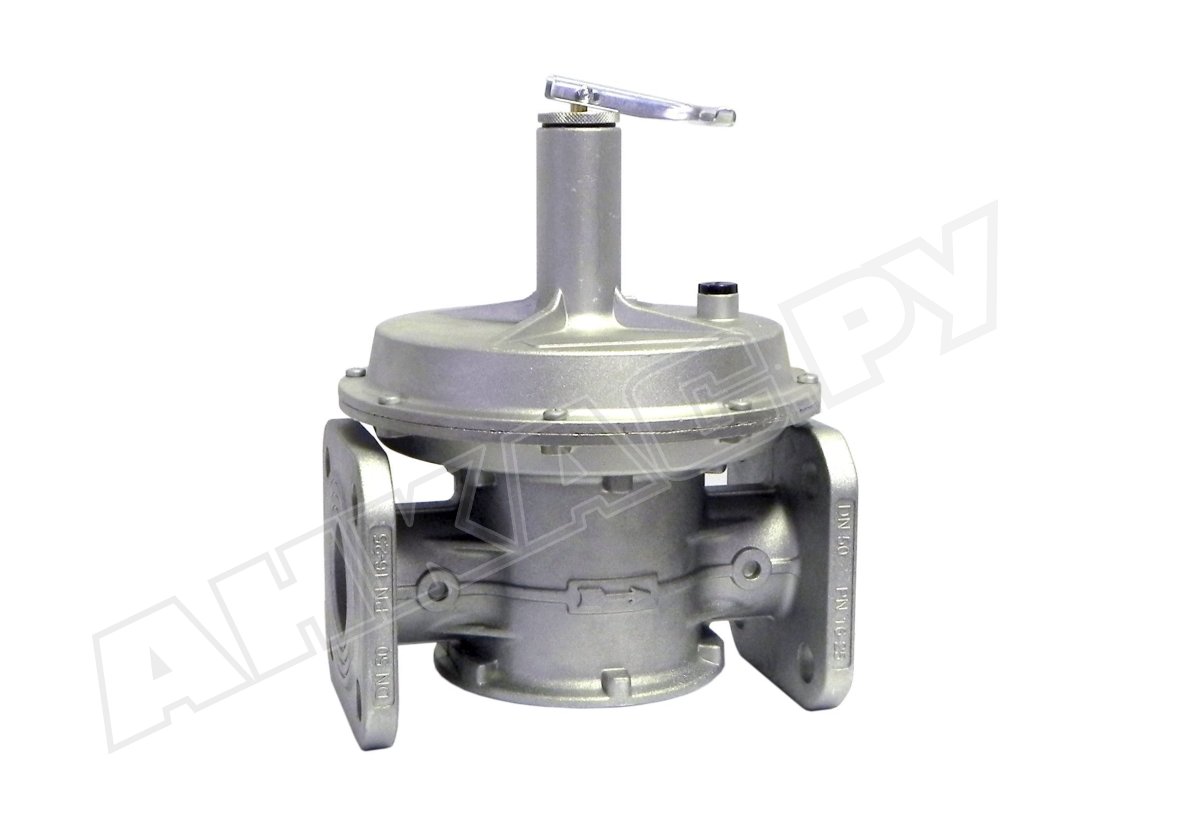

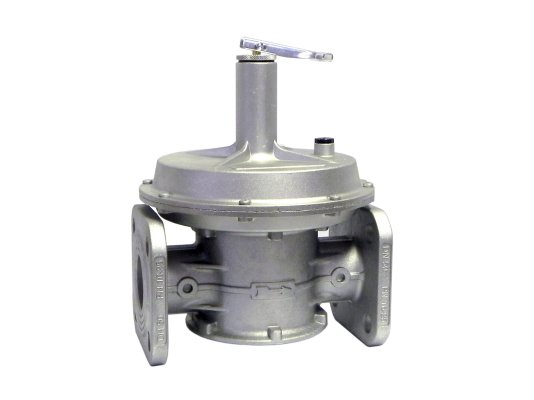

Предохранительно-сбросной клапан Madas VSL25 040

Предохранительно-сбросной клапан Madas VSL25 040 – дополнительное устройство безопасности, повышающее надежность газовой установки. Способствует защите от критического повышения давления после регулятора, выпускает избыточное количество газа. Оснащен рычагом для принудительного открытия. Рассчитан на давление 1000 мбар.

Подробнее о клапане Madas VSL25

• Клапан безопасности сбрасывает избытки газа при повышении давления за регулятором до заданного настройками уровня. Задание параметров для выпуска давления осуществляется с помощью регулировочного винта в диапазоне 215-500 мбар.
• Предохранительные клапаны с кодом VSL оснащены корпусом стандартных размеров и механизмом принудительного открытия для ручного сброса газа.
• Конструкция произведена в соответствии с классом «А» герметичности. Безотказно срабатывает при температурах -40...+60 °C, устойчива к внешним воздействиям, составу газов, износу. Корпус – алюминиевый, элементы и прокладки – из нержавеющей, оцинкованной стали, латуни, алюминия, NBR-каучука. Срок службы клапана составляет в среднем 40 лет.
• Клапан безопасности встраивается в трубопровод за регулятором давления и может размещаться как горизонтально, так и вертикально. Для фиксации используются фланцы DN25. Для правильного размещения ПСК на корпус нанесена стрелка, указывающая направление течения газа.

Допустимые места размещения

Клапан подходит для установки в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не пригоден для размещения и эксплуатации в местах с агрессивно воздействующей внешней средой, способной разрушить материалы конструкции.

Назначение

Предохранительно-сбросные клапаны Madas VSL предназначены для оснащения газовых установок любого назначения. Обеспечивают защиту оборудования от повреждений и сбоев вследствие чрезмерно высокого давления после регулятора. Рабочей средой является метан, сжиженный газ, азот, воздух и другие некоррозионные сухие газы, соответствующие ГОСТ 5542-87.

Сервисные операции

В ходе эксплуатации необходимо проверять работоспособность мембраны и целостность уплотнений, заменять на новые при обнаружении повреждений.

Достоинства:

• точное срабатывание, защита от чрезмерно высокого давления;
• возможность принудительного открытия;
• класс «А» герметичности конструкции;
• стабильное срабатывание при температурах до -40 °C;
• минимальные требования по техобслуживанию;
• установка в систему в любом положении;
• эксплуатационный ресурс 40 лет.

В линейке Madas MVS/1 доступны версии «стандарт» и «компакт» для трубопроводов DN 15 – DN 50 и максимального давления 6 бар.
