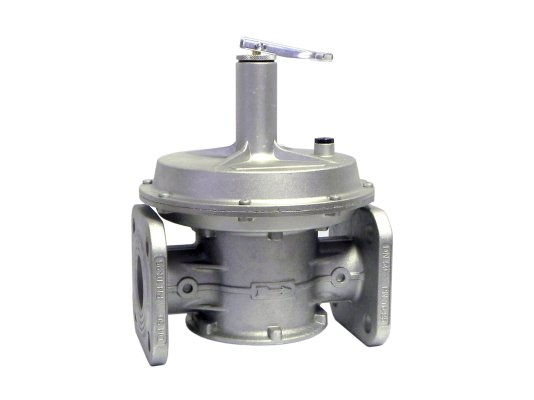

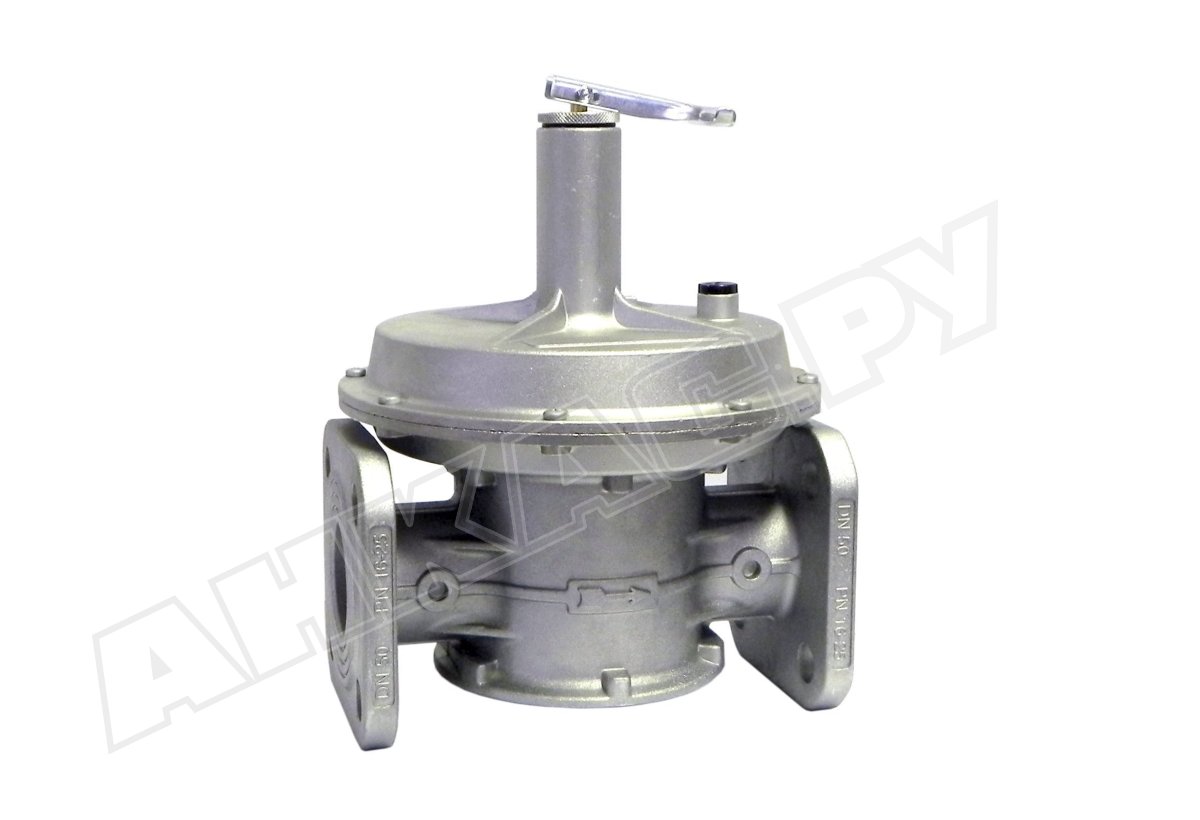

Предохранительно-сбросной клапан Madas VSL25 010

Предохранительно-сбросной клапан Madas VSL25 010 сертифицирован по стандарту EN 88-2. Предназначен для работы с природным газом, соответствующим требованиям ГОСТ 5542-87. Отвечает за предотвращение пикового давления после регулятора и повреждения газовой аппаратуры. Может принудительно открываться с помощью рычага. Отличается высоким уровнем герметичности, точным срабатыванием, морозостойким исполнением, значительным ресурсом службы.

Основные параметры:

• диапазон настройки давления срабатывания: 30-110 мбар;
• допустимое давление газа в системе: до 1000 мбар;
• встроенный механизм принудительного открытия;
• рабочая среда: природный газ, пропан, бутан, другие неагрессивные сухие газы;
• монтаж в систему на фланцевые соединения DN 25;
• средний срок службы предохранительного устройства: 40 лет;
• условия эксплуатации (окружающая среда): -40...+60 °C;
• любое положение в системе.

Функции и область использования

Сбросной предохранительный клапан Madas VSL25 выполняет функции устройства безопасности. Его основное назначение – сброс избыточного давления после регулятора, защита газового оборудования от повреждений и сбоев. Характеристики позволяют использовать клапан в бытовых и промышленных установках.

Особенности Madas VSL25

• Предохранительно-сбросной клапан соответствует классу «А» герметичности по европейскому стандарту. Входит в линейку клапанов с механизмом принудительного открытия затвора.
• Для задания рабочих параметров давления предусмотрен регулировочный винт. Когда давление за регулятором достигает заданного значения клапан сбрасывает избыточный объем газа.
• Конструкция устойчива к механическим, температурным воздействиям, износу, составу углеводородов. Клапан собран в алюминиевом корпусе. Детали произведены из нержавеющей, оцинкованной стали, латуни, алюминия, уплотнения – из газонепроницаемого NBR-каучука.
• Сбросной клапан устанавливается после регулятора давления. На корпус нанесена стрелка, указывающая ход потока. Фиксация осуществляется на фланцы.
• Клапан безопасности рассчитан на размещение в помещениях зоны 1 взрывоопасности (см. ГОСТ Р 51330.9-99). Не подходит для установки в местах с агрессивной внешней средой, которая может разрушить материалы корпуса или уплотнений.

Сервисное обслуживание

Madas VSL25 нетребователен в обслуживании. В ходе эксплуатации необходимо проверять целостность мембраны и герметичность уплотнений, заменять их при наличии повреждений.

Достоинства:

• точное автоматическое срабатывание;
• конструкция класса «А» герметичности;
• возможность ручного выпуска избыточного давления;
• бесперебойная работа в широком диапазоне температур;
• многолетняя служба;
• установка в систему в любом положении.

На сайте также есть аналогичные модификации с резьбовым и фланцевым соединением DN15 – DN 50, для систем с давлением в магистрали до 6 бар.
