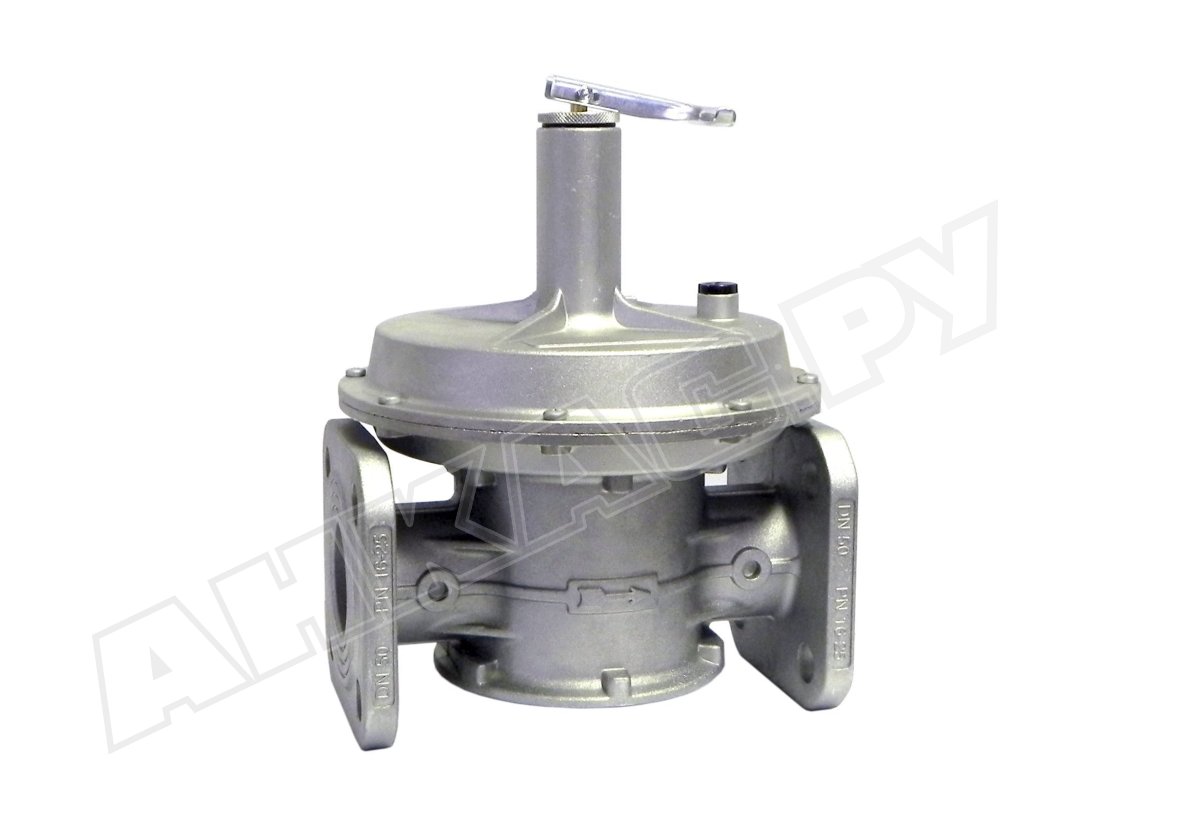

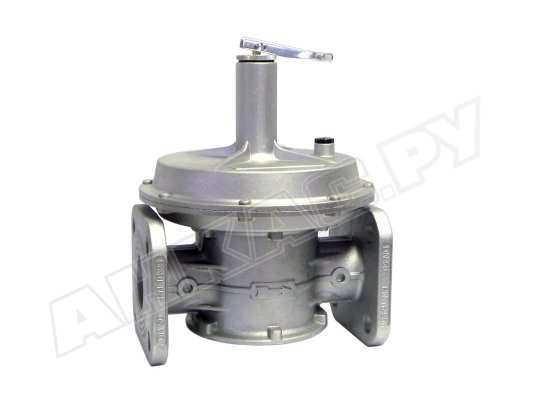

Предохранительно-сбросной клапан Madas VSL25 005

Предохранительно-сбросной клапан Madas VSL25 005 применяется для защиты газовой аппаратуры от недопустимо высокого давления. Сбрасывает избыточный объем газа, предотвращая образование пикового давления и связанных с этим последствий. Предназначен для оснащения газовых установок с давлением до 1 бар. Отличается точным срабатыванием, безотказной работой при низких и высоких температурах, легкой интеграцией в систему, высоким уровнем герметичности.

Виды газа

Клапан подходит для работы с природным, сжиженным газом и другими неагрессивными газами, соответствующими ГОСТ 5542-87.

Подробнее о сбросном клапане VSL25

• Madas VSL25 – предохранительно-сбросной клапан, оснащенный механизмом принудительного открытия для ручного сброса давления. Клапан выпускает избыточный объем газа при возрастании давления после регулятора до заданного значения. Диапазон настройки давления пружины: 16-37 мбар.
• Клапан безотказно функционирует при температурах окружающего воздуха -40...+60 °C. Рассчитан на 40 лет службы. Собран в стандартном корпусе из алюминия. Оснащен износостойкими узлами и газонепроницаемыми уплотнениями. Материалы конструкции: алюминий, нержавеющая и оцинкованная сталь, латунь, NBR-каучук. ПСК соответствует классу «А» герметичности. Сертифицирован по EN 88-2.
• Монтаж клапана возможен в любом положении. Для фиксации используются фланцевые соединения DN 25. Упрощает позиционирование предохранительного устройства нанесенная на корпус стрелка, указывающая направление течения газа.
• Сервисные операции заключаются в проверке состояния мембраны и уплотняющих прокладок и их замене, при необходимости.

Применение

ПСК Madas VSL25 служит для оснащения газовых промышленных и бытовых установок. Не допускает пикового роста давления и вызываемых им повреждений газовой аппаратуры. Автоматически выпускает избыточный газ, когда давление за регулятором повышается до установленной настройками величины. Монтаж предохранительно-сбросного клапана обязателен для систем с регулятором давления без ПСК.

Достоинства:

• точное срабатывание с учетом заданной настройки;
• исполнение класса «А» герметичности;
• надежная конструкция с большим ресурсом службы (40 лет);
• рычаг для принудительного открытия;
• монтаж в систему в любом положении;
• простота установки и настройки;
• минимальные требования по обслуживанию.

Место размещения

Клапан Madas VSL25 устанавливается в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Без специальной обработки корпуса не пригоден для использования в местах, где окружающая среда агрессивно действует на материалы конструкции и может повлечь их разрушение.
