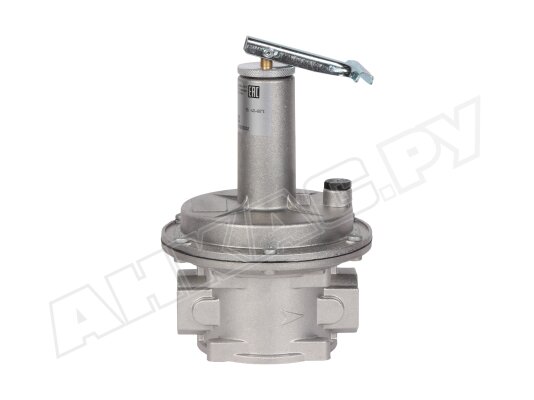

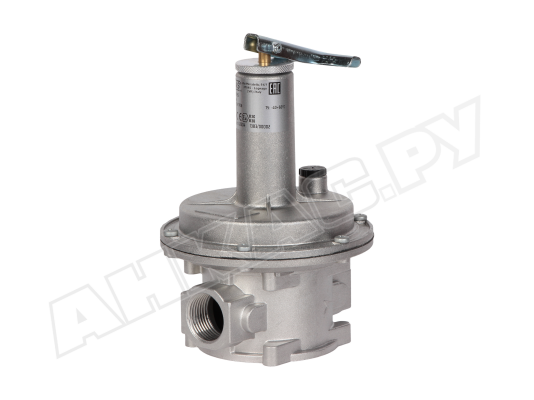

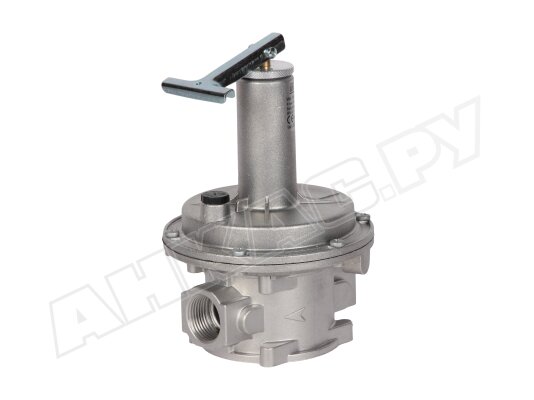

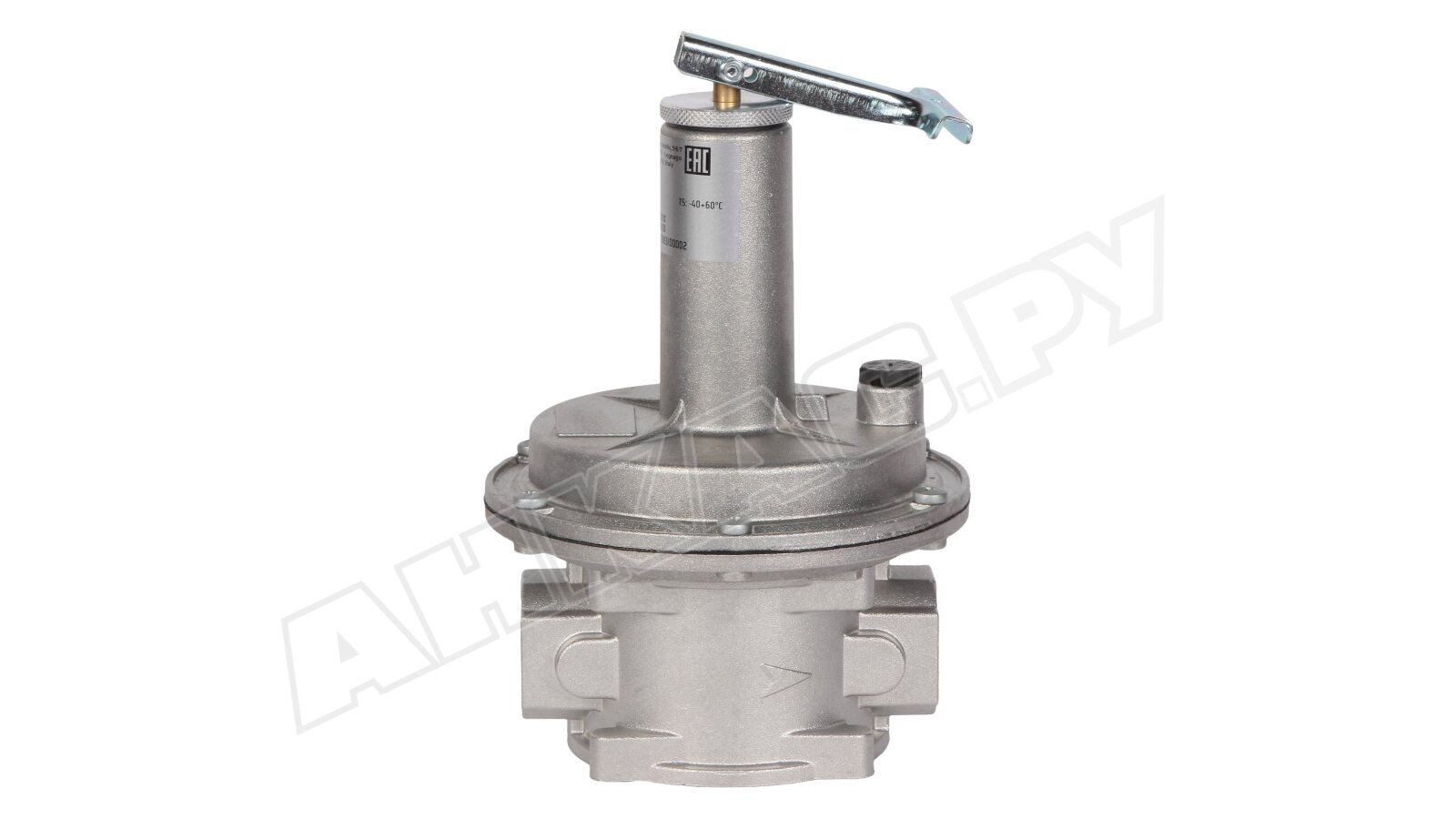

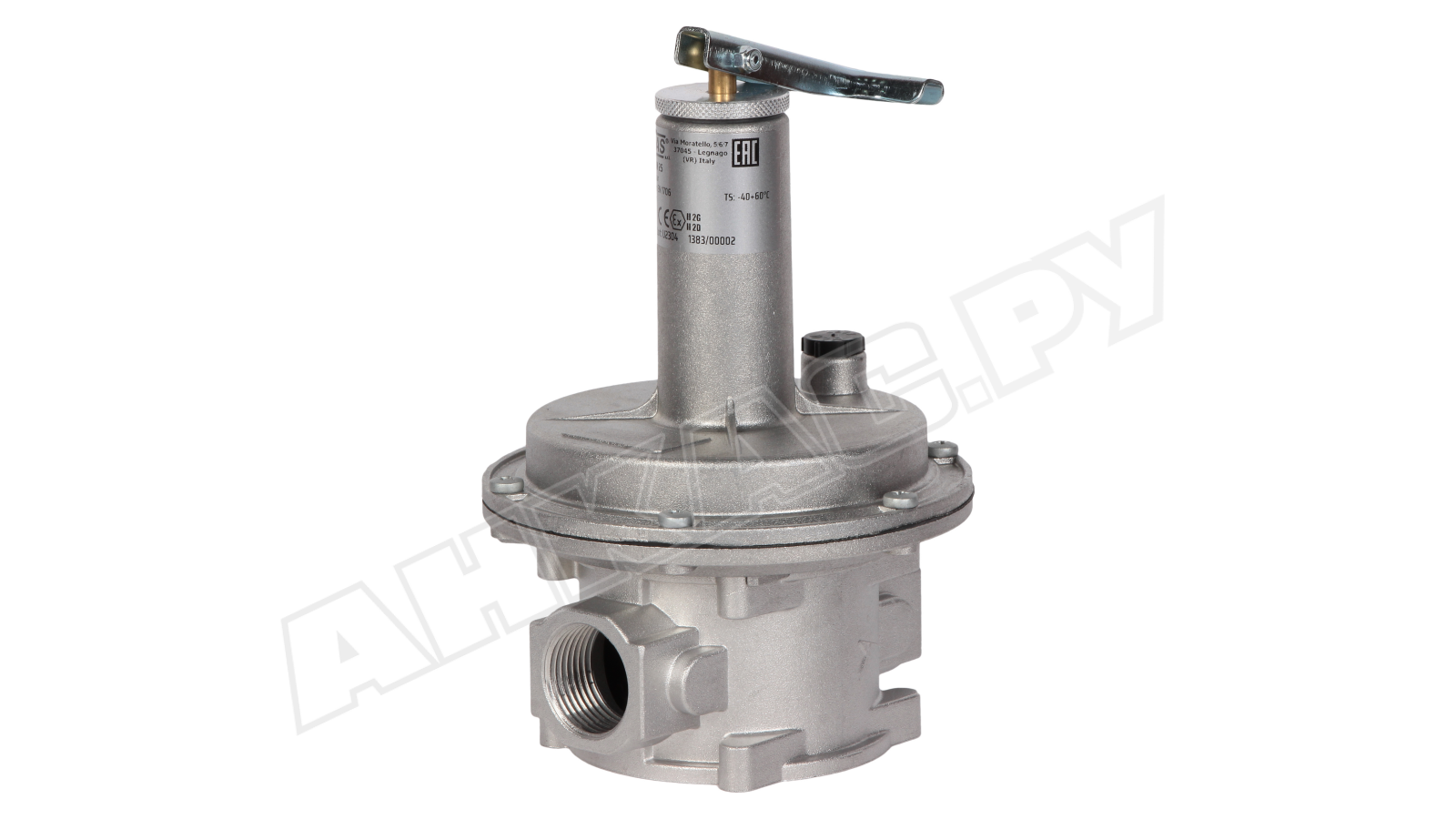

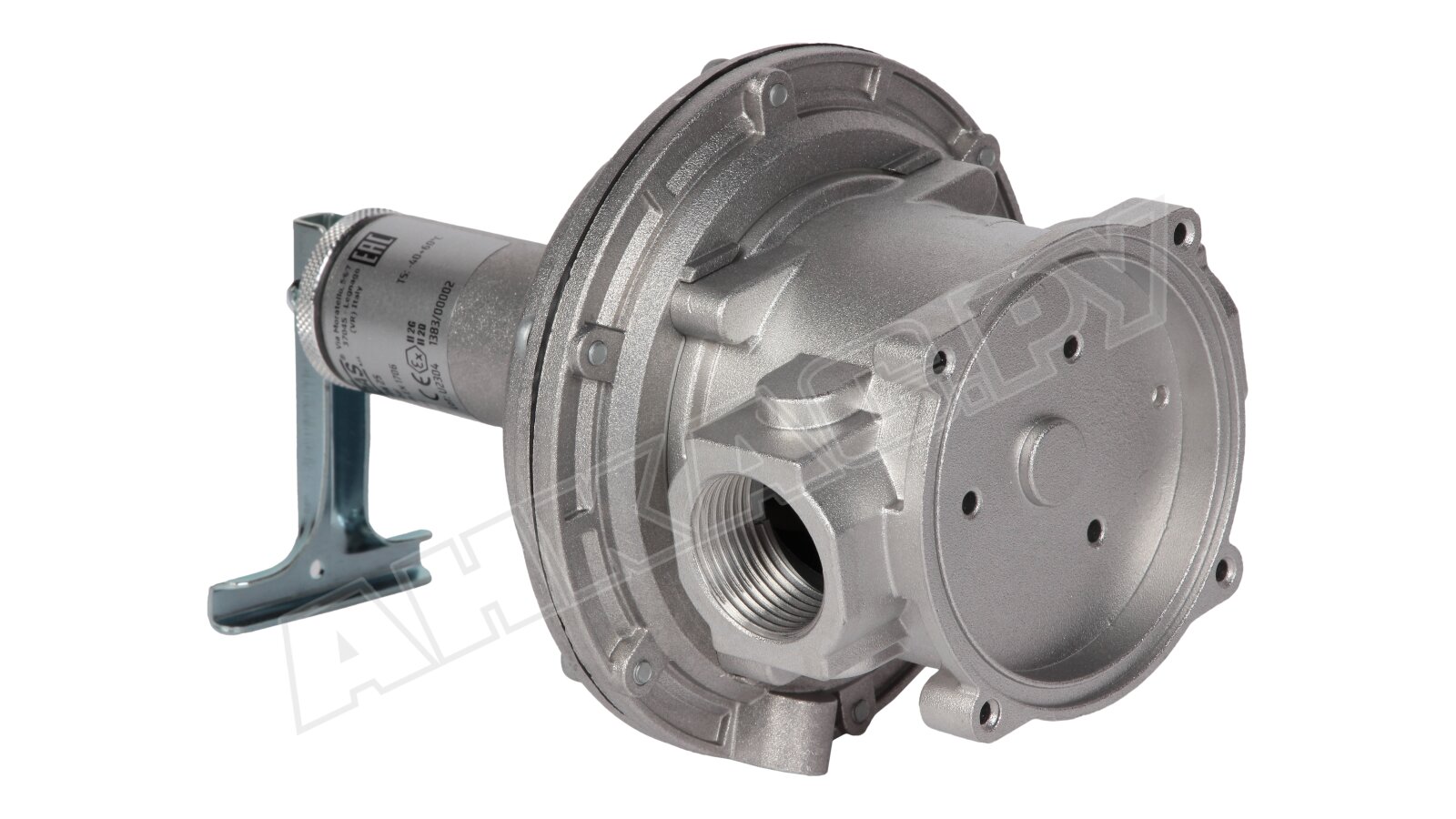

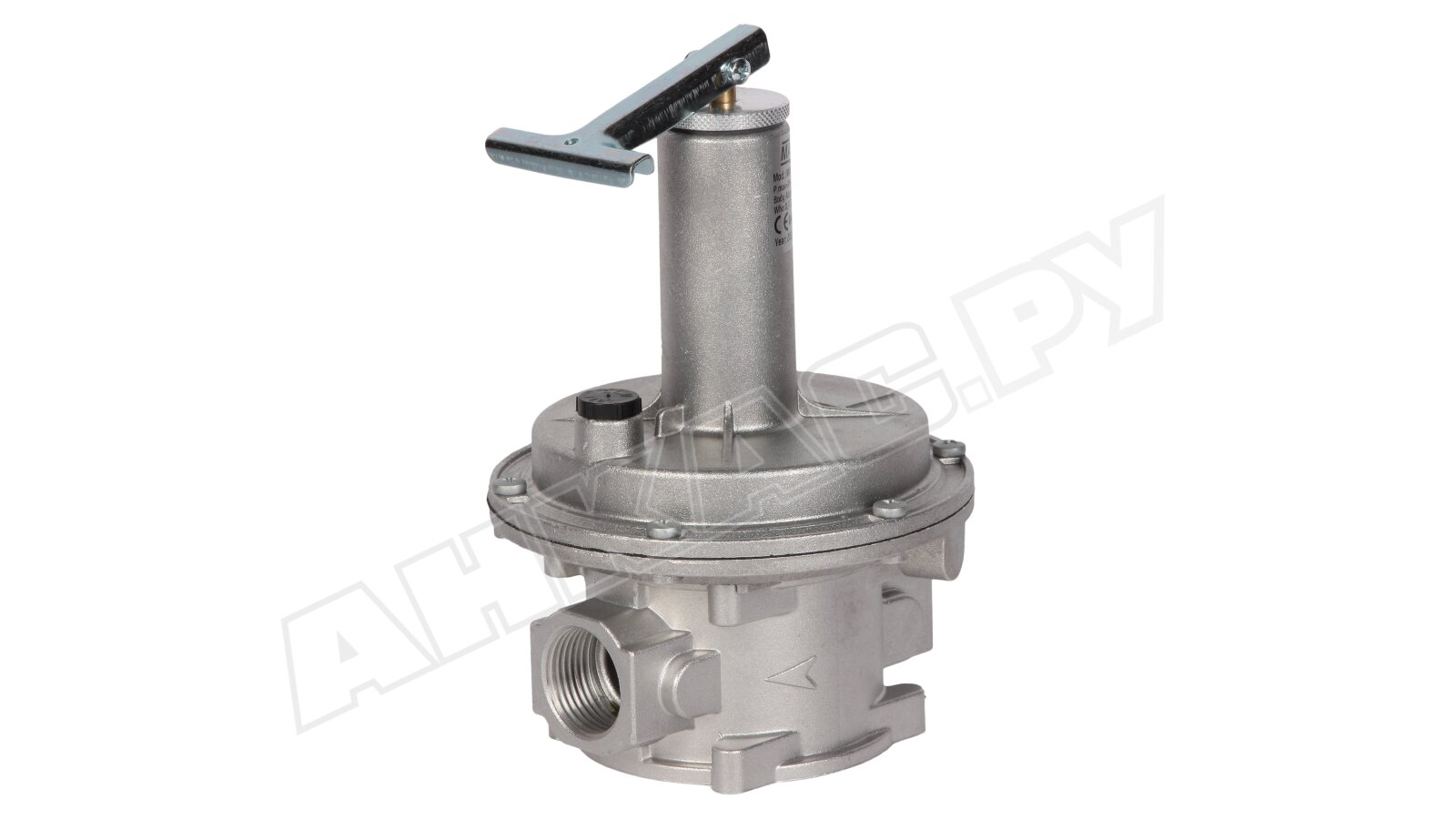

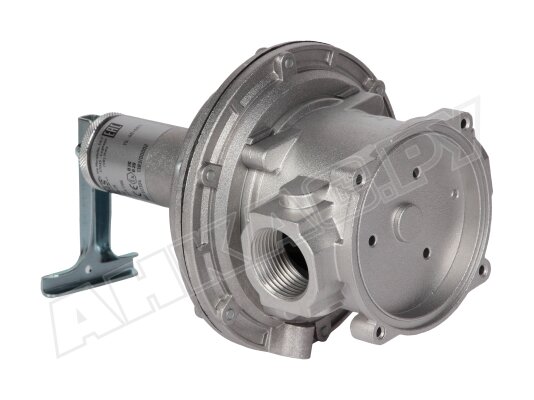

Предохранительно-сбросной клапан Madas MVS/1 DN 25, VSL040022 020

Предохранительно-сбросной клапан Madas VSL040022 020 предназначен для оснащения промышленных систем с давлением до 2500 мбар. Предотвращает подачу газа на газопотребляющее устройство под недопустимо высоким давлением. Комплектуется устройством принудительного открытия.

Технические и эксплуатационные характеристики:

• класс «А» герметичности по европейскому стандарту;
• диапазон настройки давления срабатывания: 700-2100 мбар;
• максимальная поверхностная температура: +60 °C;
• морозостойкое исполнение, минимальная температура -40 °C;
• допустимое давление газа в системе: не более 2,5 бар;
• заявленный ресурс службы: 40 лет;
• интеграция в систему на резьбовые соединения Rp 1";
• положение при монтаже: любое.

Назначение клапана

Предохранительный сбросной клапан Madas VSL04 применяется в качестве устройства защиты промышленной газовой аппаратуры от пикового давления и связанных с этим неблагоприятных последствий. Работает на метане, бутане, пропане и других коррозионно-неактивных газах. Клапан сброса избыточного давления должен обязательно монтироваться на газопроводы, оснащенные регулятором без ПСК.

Особенности клапана

• Предохранительно-сбросной клапан Madas VSL040022 произведен по европейским нормам безопасности и качества, соответствует классу «А» герметичности. Сертифицирован по EN 88-2. Конструкция устойчива к высокому давлению, перепадам температур, коррозии.
• Давление срабатывания задается с помощью винта настройки в рамках доступного диапазона пружины. При повышении давления газа после регулятора до установленного значения клапан срабатывает, сбрасывая избыточное количество газа.

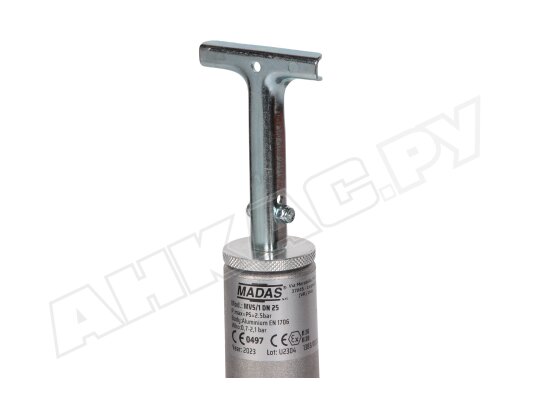

• Сбросные предохранительные клапаны линейки VSL комплектуются рычагом для принудительного открытия затвора.
• Клапан устанавливается на трубопровод после регулятора давления, с учетом стрелки на корпусе, обозначающей ход потока. Резьбовые соединения обеспечивают быструю и надежную фиксацию.
• В ходе эксплуатации необходимо проверять состояние рабочей мембраны и уплотнений, устанавливать новые при выявлении повреждений или износе.

Место эксплуатации

ПСК Madas VSL подходит для размещения в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. В стандартном исполнении (без дополнительного покрытия корпуса) не может устанавливаться в местах, где окружающая среда агрессивно действует на конструктивные элементы и уплотнения.

Достоинства:

• точное автоматическое срабатывание;
• принудительное открытие с помощью рычага;
• конструкция класса «А» герметичности;
• 40-летний ресурс службы;
• безотказная работа в широком диапазоне температур;
• установка в систему в любом положении.

Клапаны линейки Madas MVS/1

У нас можно купить предохранительно-сбросные клапаны Madas MVS/1 в стандартном и малогабаритном корпусе, с устройством принудительного открытия и без него, резьбовым и фланцевым соединением, для систем с диаметром трубопровода DN15 – DN50 и максимальным давлением до 6 бар.
