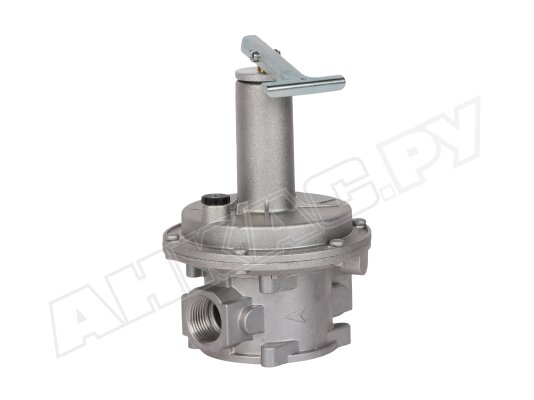

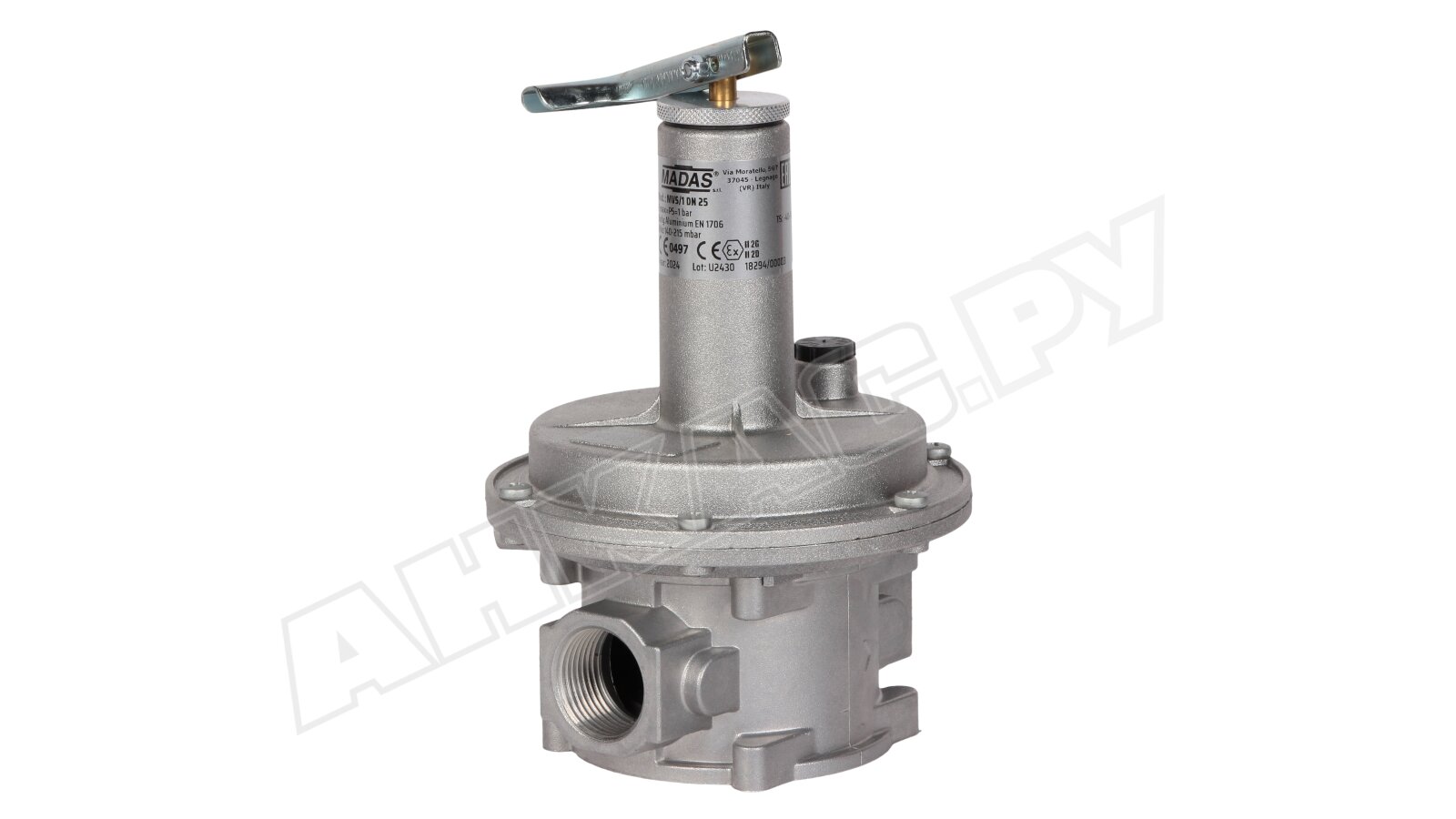

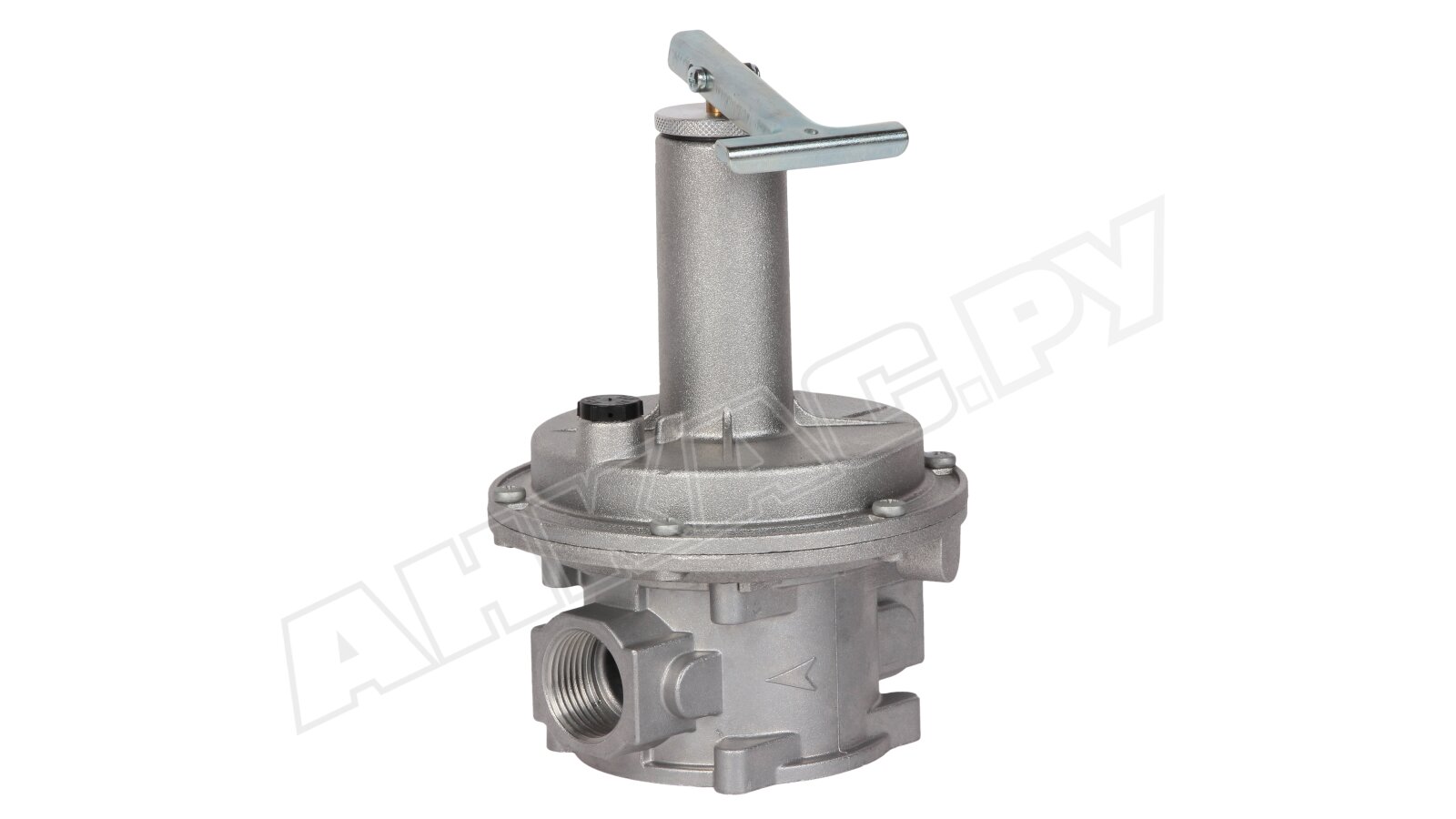

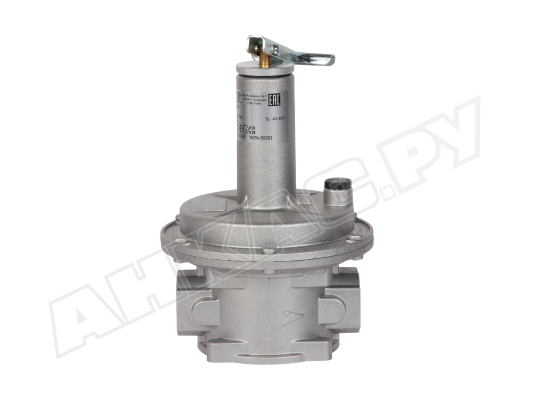

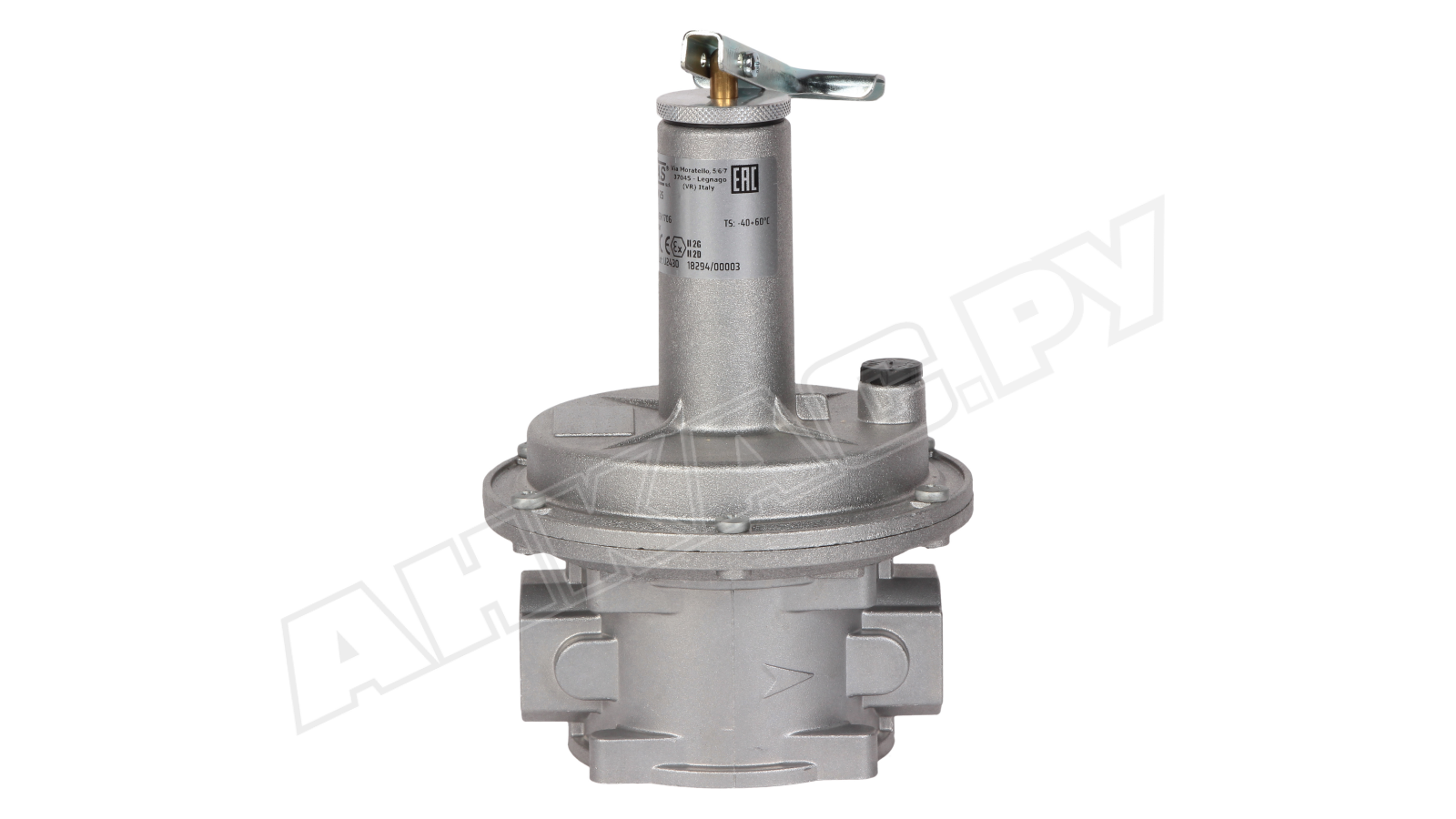

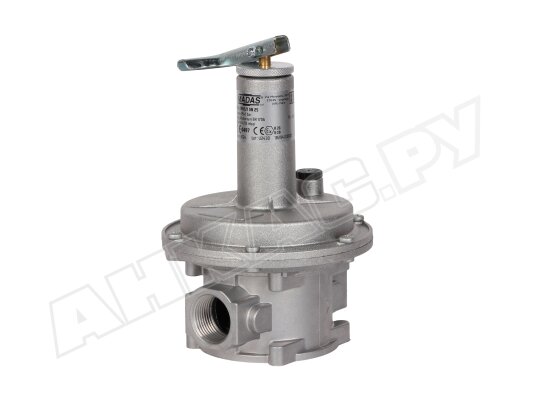

Предохранительно-сбросной клапан Madas MVS/1 DN 25, VSL04 030

Предохранительно-сбросной клапан Madas VSL04 030 служит для сброса пикового давления в системе после регулятора. Используется в качестве дополнительного устройства безопасности газовой установки с давлением в магистрали до 1 бар. Сертифицирован по стандартам EN 88-2.

Подробнее о клапане Madas VSL04 030

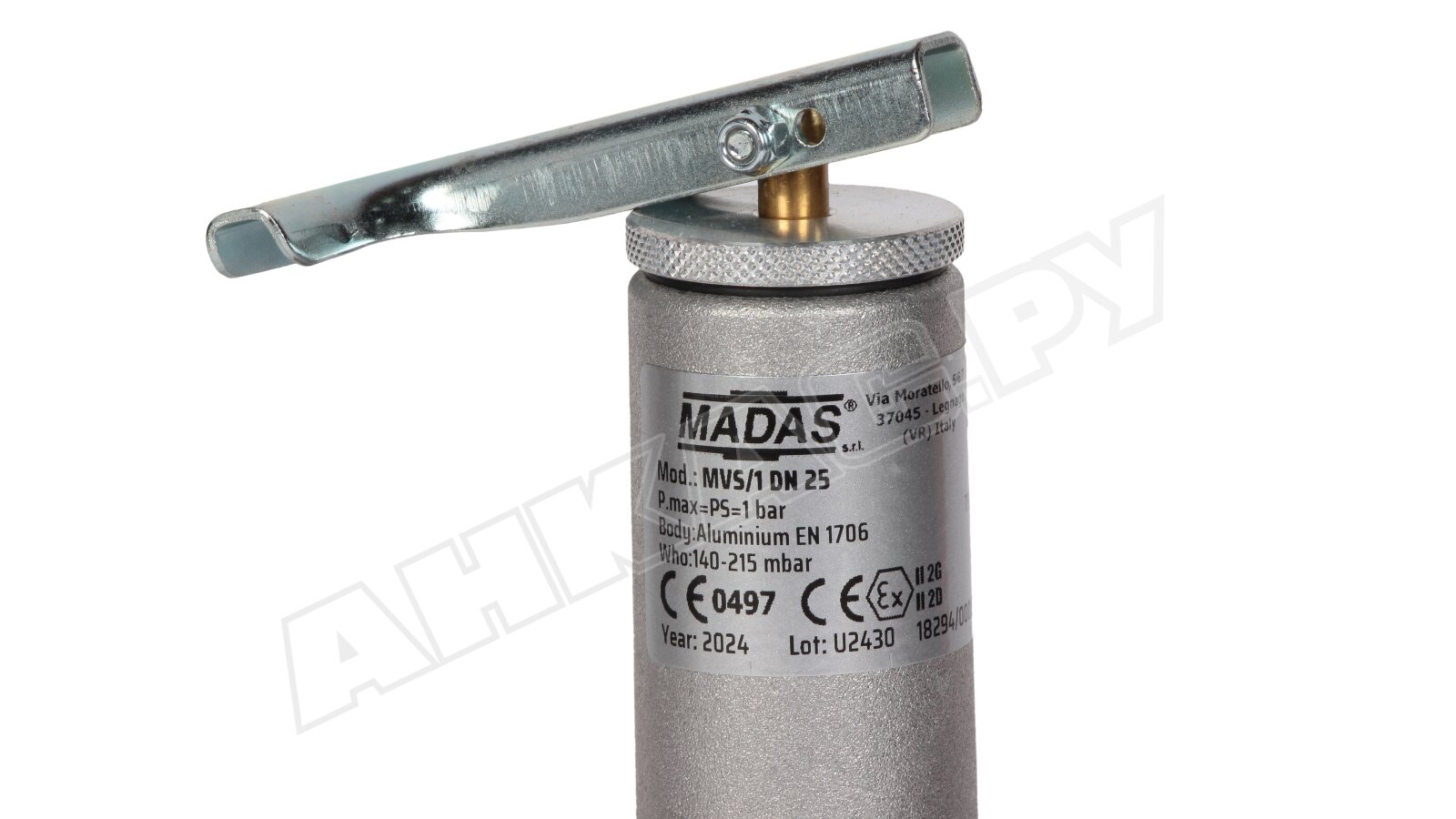

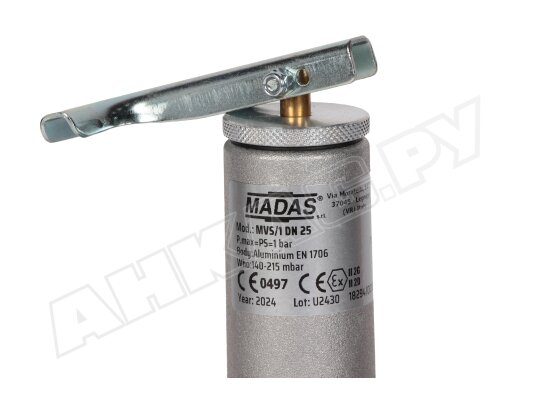

• Клапан сбрасывает избыточный объем газа при достижении давления за регулятором установленной настройками величины. Давление срабатывания задается с помощью регулировочного винта. Рабочий диапазон: 140-215 мбар.
• Предохранительно-сбросной клапан соответствует классу «А» герметичности. Без перебоев работает в условиях температур -40...+60 °C. Собран в стандартном корпусе из сплава алюминия.
• Конструктивные элементы произведены из нержавеющей и оцинкованной стали, алюминия, латуни, стойких к составу углеводородов, коррозии, механическим воздействиям. Уплотнения выполнены из NBR-каучука. Срок службы сбросного клапана: не менее 40 лет.

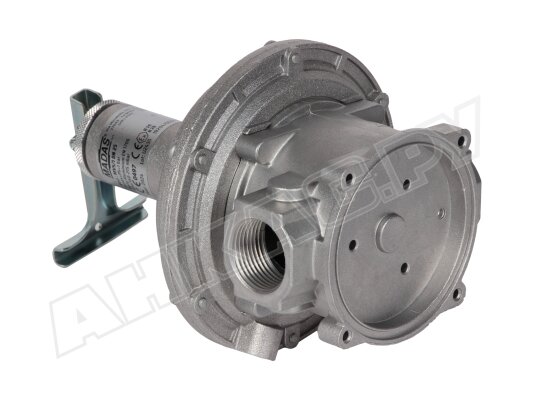

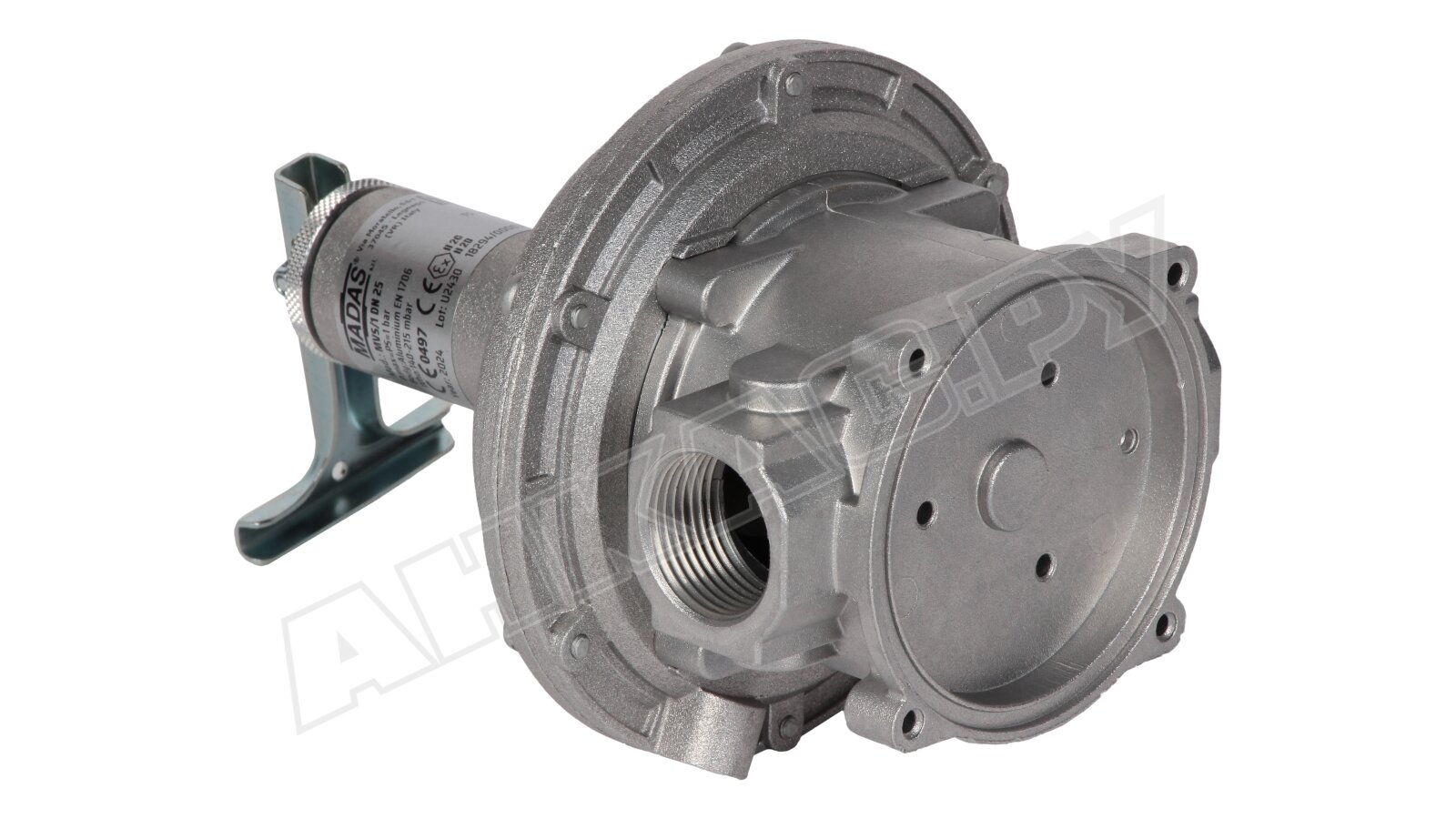

• Клапан подходит для размещения в любом положении. Устанавливается после регулятора давления. Для быстрой и надежной фиксации используются резьбовые соединения Rp 1". Для упрощения монтажа на корпус нанесена стрелка, указывающая ход потока.
• Место установки клапана безопасности: помещения зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Не допускается эксплуатировать сбросной клапан в местах с агрессивной средой, способной разрушить материал конструкции и уплотнений.

Область применения

Предохранительно-сбросные клапаны Madas серии MVS/1 служат для защиты газовых приборов от повреждений при подаче газа под избыточным давлением. За счет универсальных характеристик могут использоваться в бытовых и промышленных установках. Рабочая среда: метан, сжиженный газ и другие коррозионно-неактивные газы, соответствующие нормам ГОСТ 5542-87.

Сервисные операции

В ходе обслуживания газовой установки необходимо проверять состояние мембран и герметичность уплотнений, при необходимости, выполнять их замену.

Достоинства:

• автоматический сброс давления в соответствии с настройками;

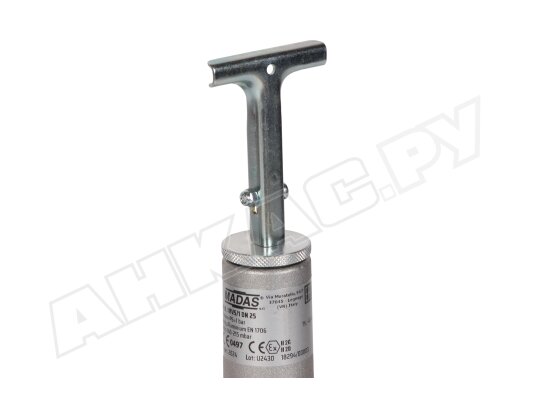

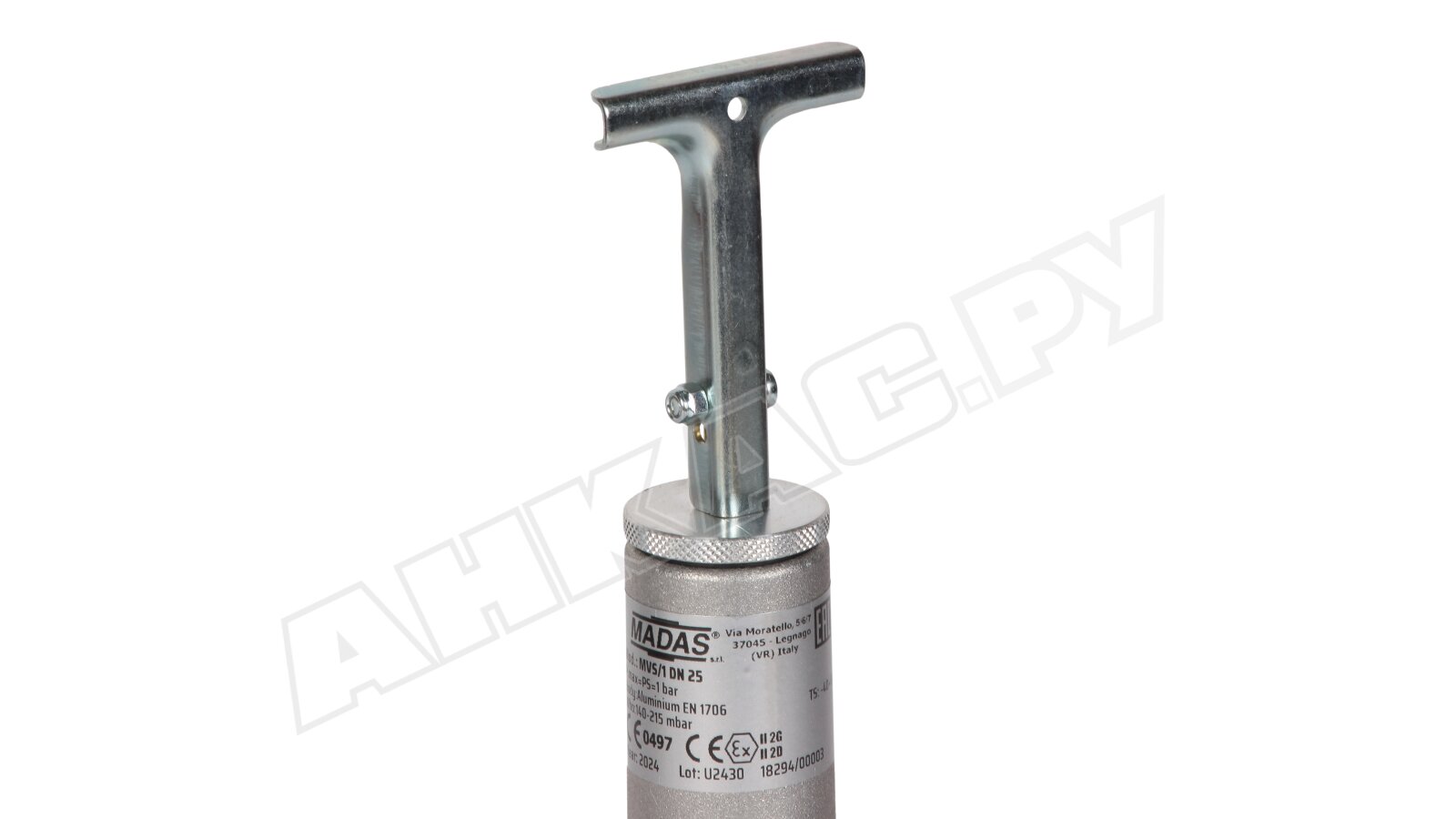

• возможность принудительного открытия;
• класс «А» герметичности по стандартам ЕС;
• минимальные требования по обслуживанию;
• размещение в системе в любом положении;
• многолетняя служба (ресурс 40 лет).

В линейке Madas MVS/1 представлены модификации с размерами соединений DN 15 – DN 50 (резьба/ фланцы), рычагом для принудительного открытия / без рычага, в стандартном и компактном корпусе, для газовых установок с давлением в магистрали до 6 бар.
