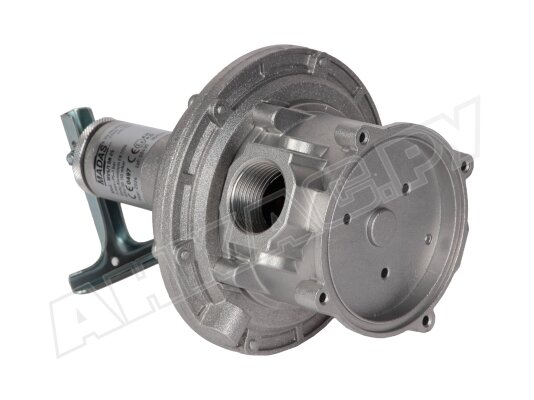

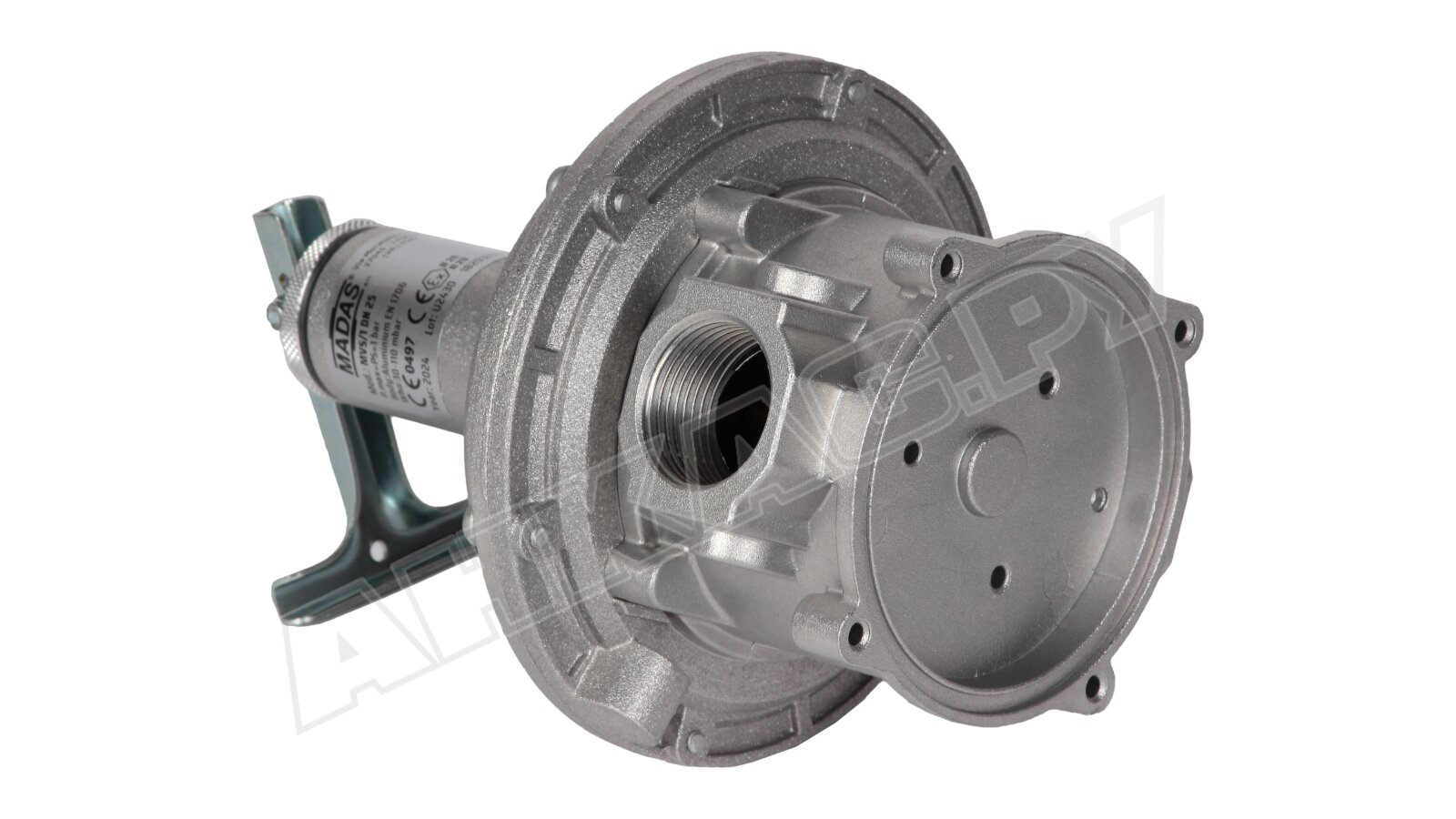

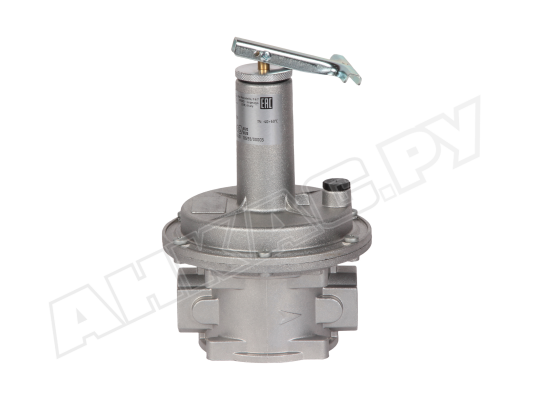

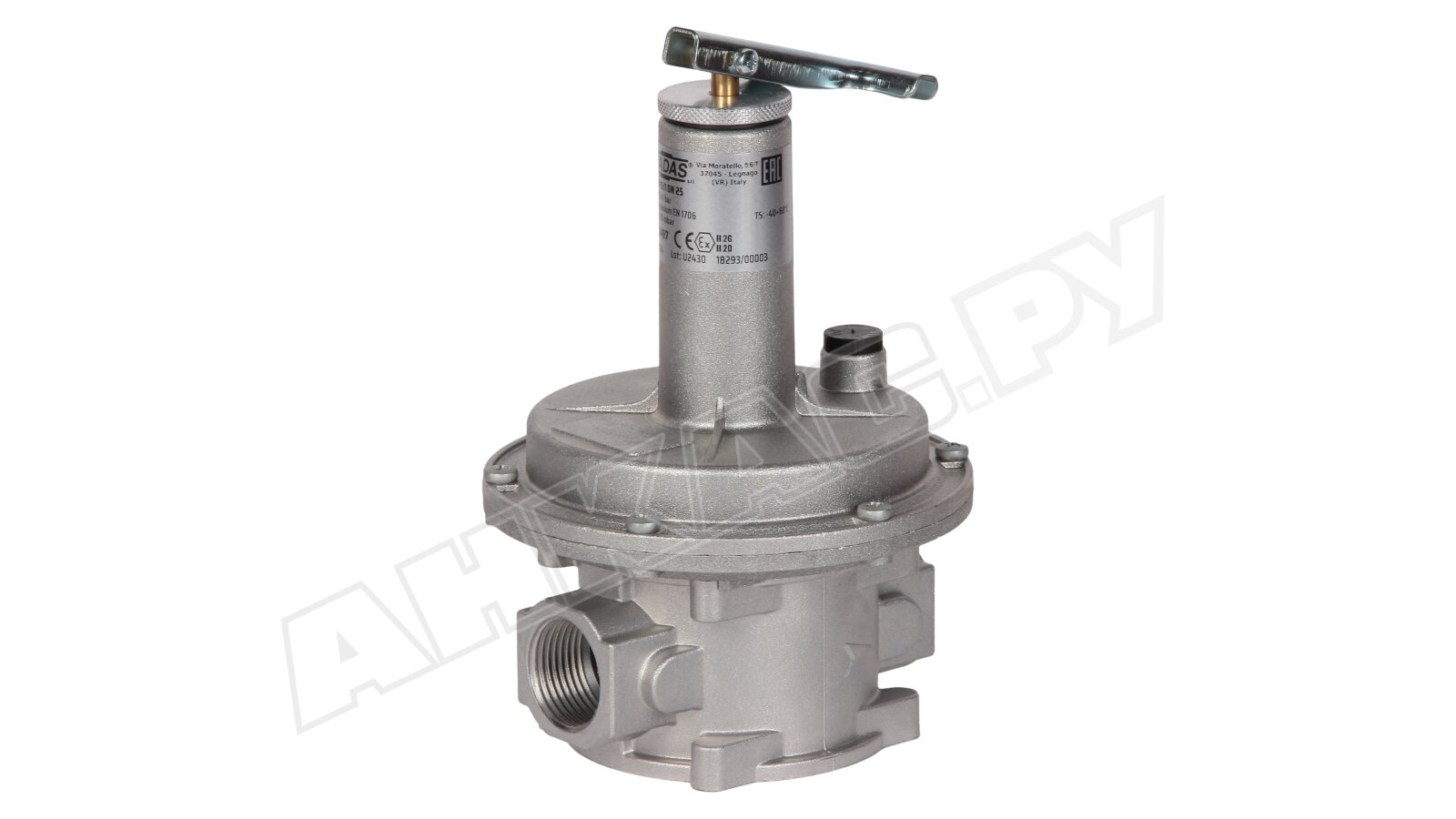

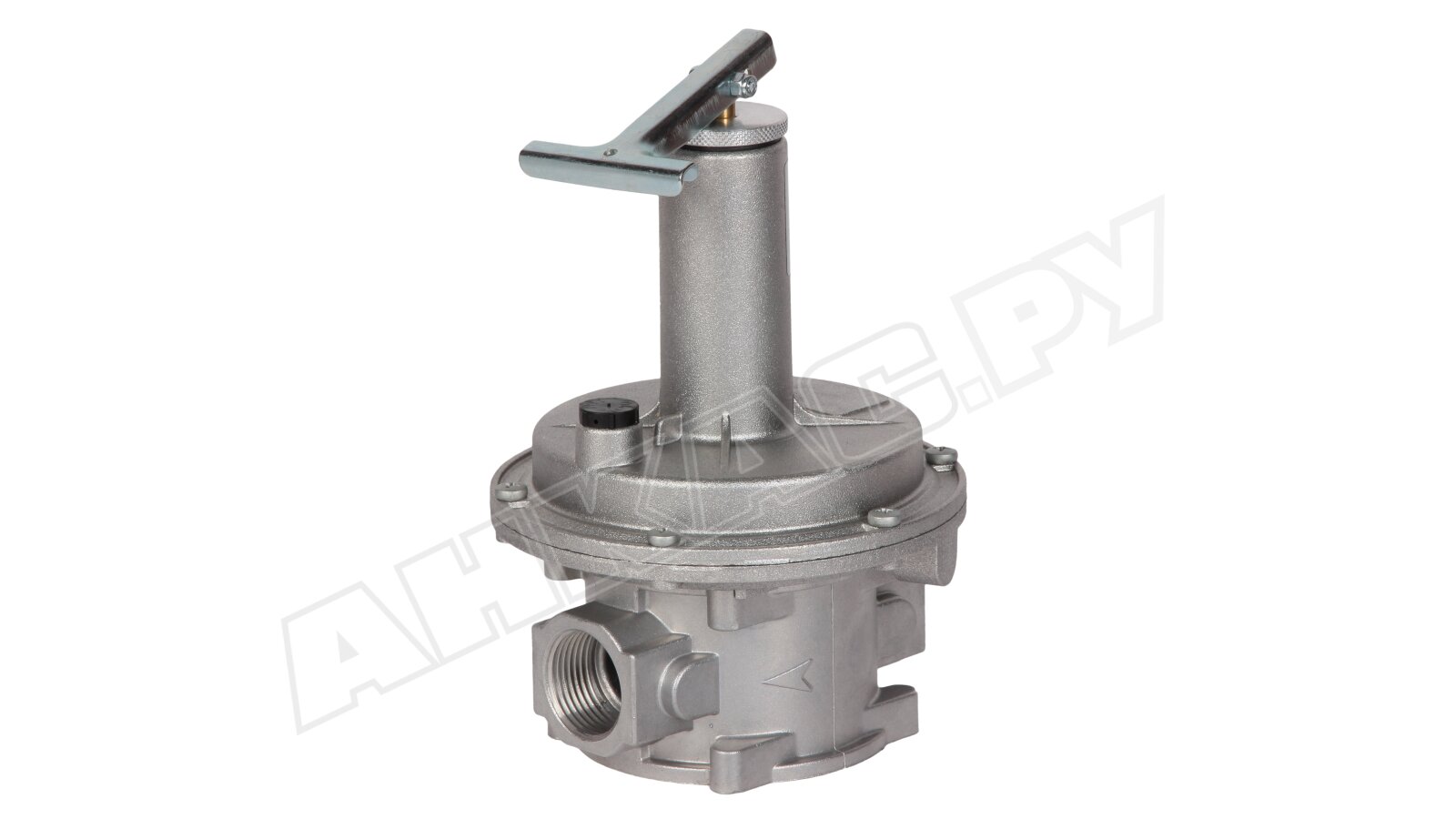

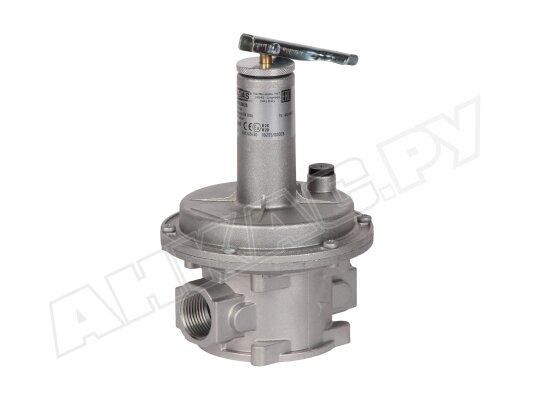

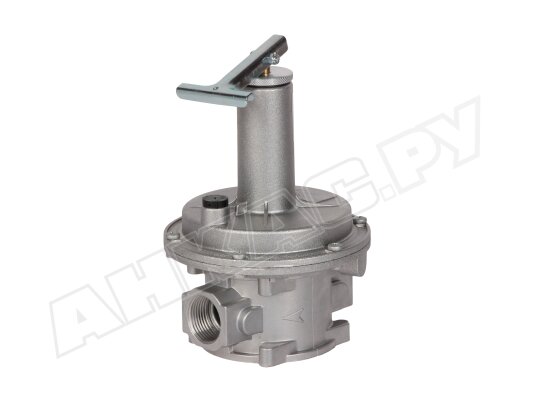

Предохранительно-сбросной клапан Madas MVS/1 DN 25, VSL04 010

Предохранительно-сбросной клапан Madas VSL04 010 применяется в системах с давлением в магистрали до 1000 мбар. Выполняет функцию безопасности, не допуская образование критического давления за регулятором. Оснащен устройством для принудительного сброса газа. Отличается высоким уровнем герметичности, стойкостью к температурному воздействию, долговечной службой без отказов.

Основные характеристики:

• устройство класса «А» герметичности по европейскому стандарту;
• диапазон настройки давления для срабатывания клапана: 30-110 мбар;
• допустимое давление газа в системе: не более 1000 мбар;
• монтаж на резьбовые соединения Rp 1";
• максимальная поверхностная температура: +60 °C;
• морозостойкость до -40 °C;
• корпус из алюминия, нержавеющие узлы из стали, алюминия, латуни;
• уплотнения из газонепроницаемого NBR-каучука;
• любое установочное положение;
• продолжительность службы: 40 лет.

Назначение клапана

Предохранительно-сбросной клапан Madas VSL04 используется в газовых установках для защиты от пикового давления перед горелкой и связанных с этим последствий. Подходит для бытового и промышленного применения. Рассчитан на работу с метаном, бутаном, пропаном и другими коррозионно-неактивными газами. Данный клапан должен обязательно встраиваться в трубопроводы, оснащенные регулятором давления без ПСК.

Особенности клапана

• Предохранительно-сбросной клапан Madas VSL04 010 произведен по европейским стандартам безопасности и качества. Устойчив к перепадам температур, механическим воздействиям, коррозии.
• Давление срабатывания клапана задается при помощи регулировочного винта в рамках доступного диапазона. При возрастании давления газа за регулятором до установленной величины клапан выпускает избыточное количество газа.

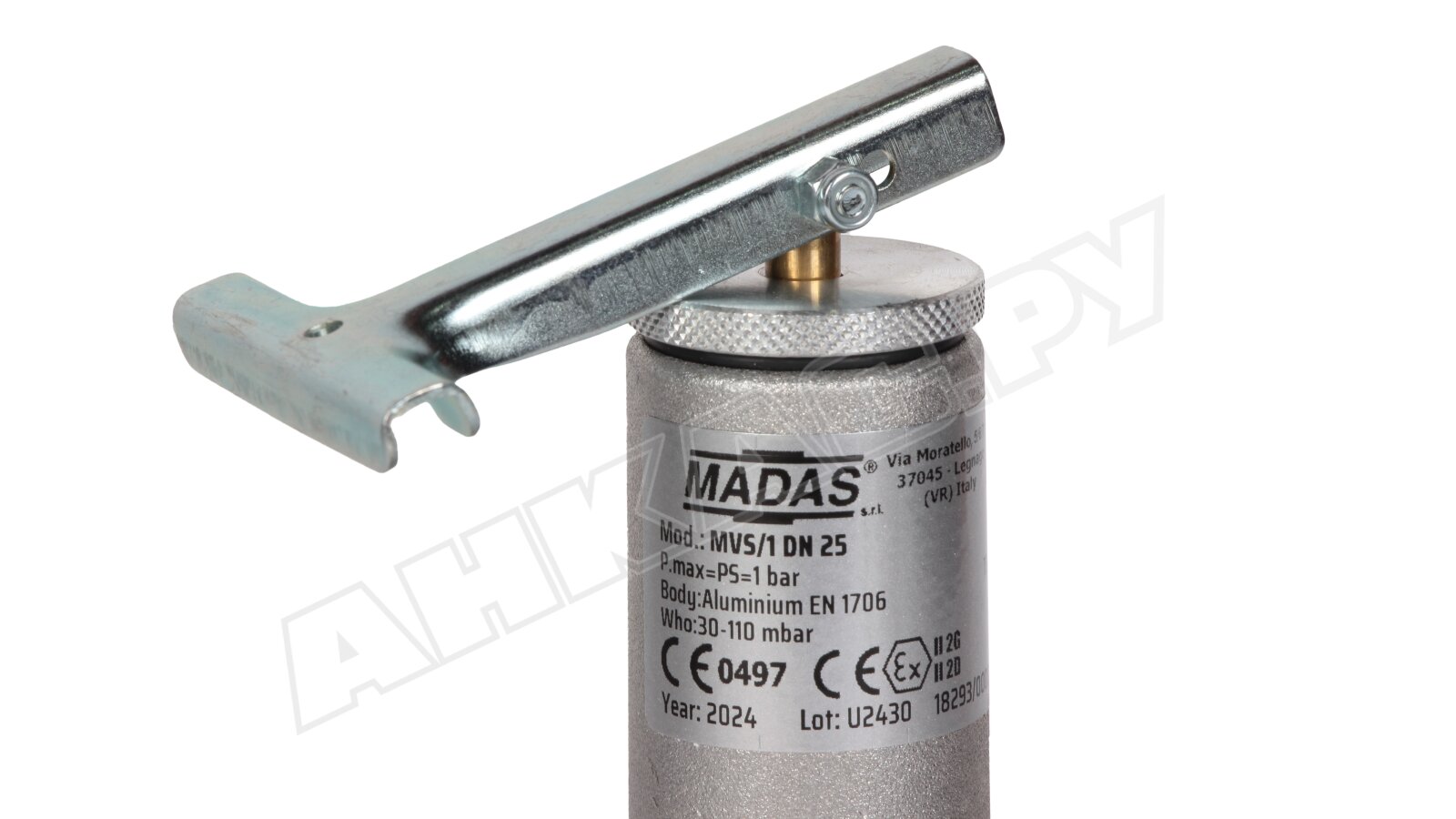

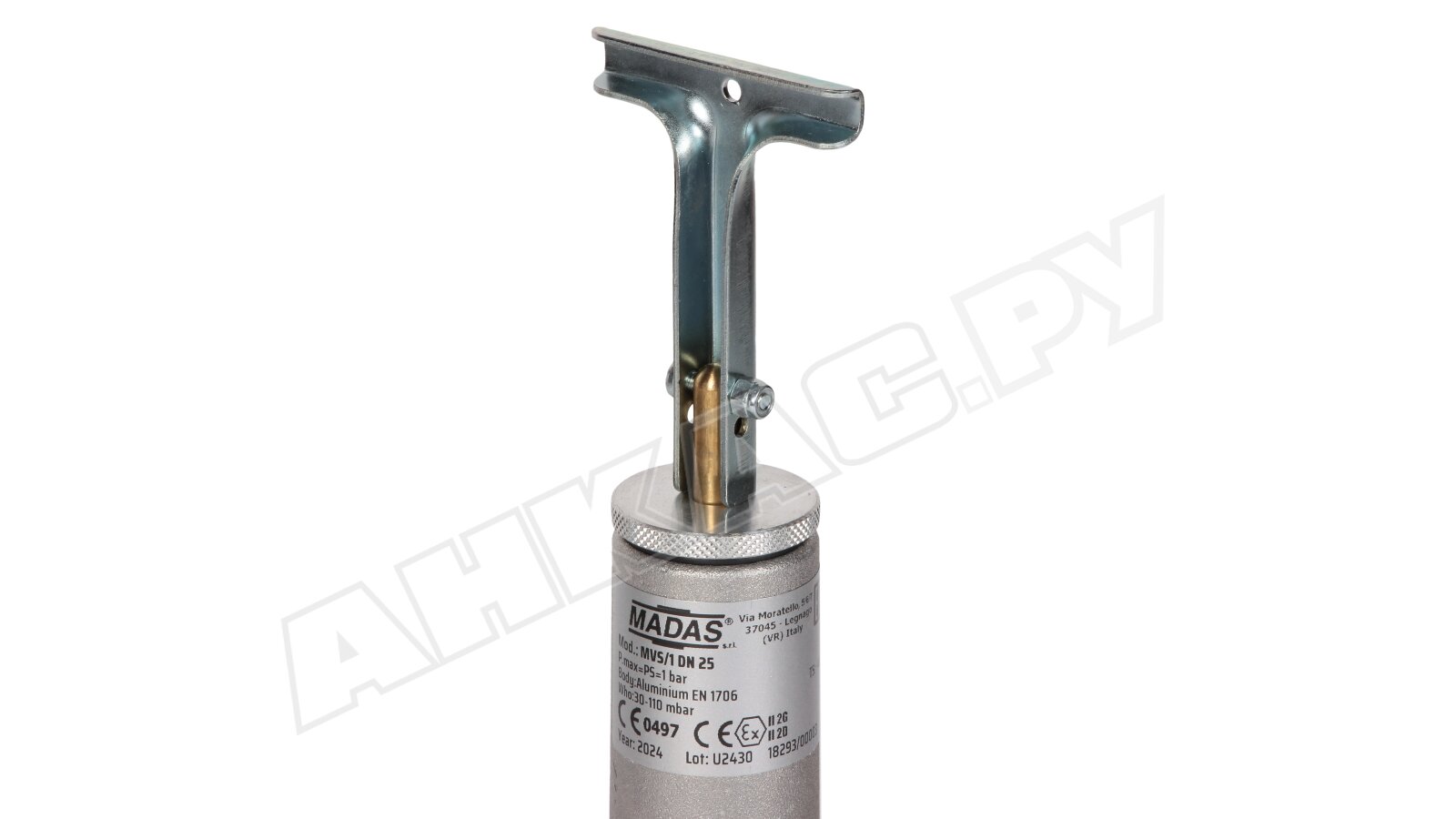

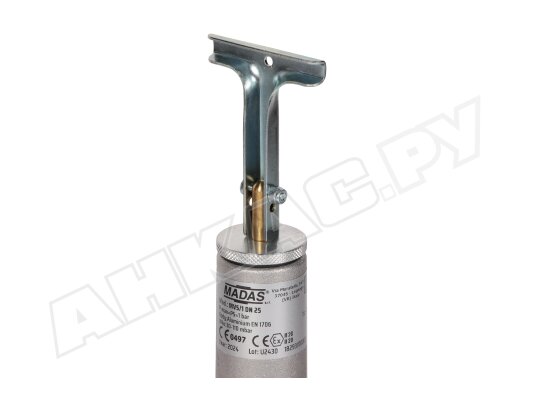

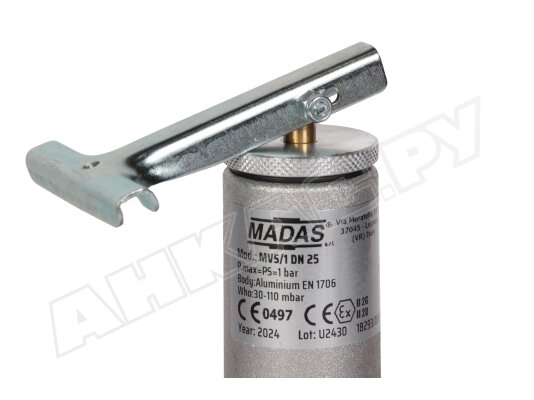

• Предохранительно-сбросные клапаны с кодом в наименовании VSL оснащены устройством принудительного открытия, позволяющим вручную выполнять сброс давления.
• Клапан встраивается в систему после регулятора давления, с учетом стрелки, указывающей направление течения газа. Для быстрой и надежной интеграции используются резьбовые соединения.

Требование к рабочему помещению

Предохранительно-сбросной клапан подходит для установки в помещениях зоны 1 взрывоопасности по ГОСТ Р 51330.9-99. Во избежание повреждений конструкции запрещено использование клапана в местах, где внешняя среда действует агрессивно на сталь, алюминий, каучук.

Сервисные операции

Для безопасной работы газовой установки необходимо регулярно проверять состояние мембраны и уплотняющих прокладок, заменять их по мере необходимости.

Достоинства:

• точное автоматическое срабатывание;
• конструкция класса «А» герметичности;
• безотказная работа в широком диапазоне температур;
• простота монтажа и настройки;
• принудительное открытие с помощью рычага;
• 40-летний ресурс службы;
• установка в систему в любом положении.

Клапаны Madas MVS/1

Серия Madas MVS/1 представлена модификациями в стандартном и компактном корпусе, с рычагом ручного сброса и без него, диаметром соединений DN15–DN 50 (резьба/ фланцы), для систем с максимальным давлением до 6 бар.
