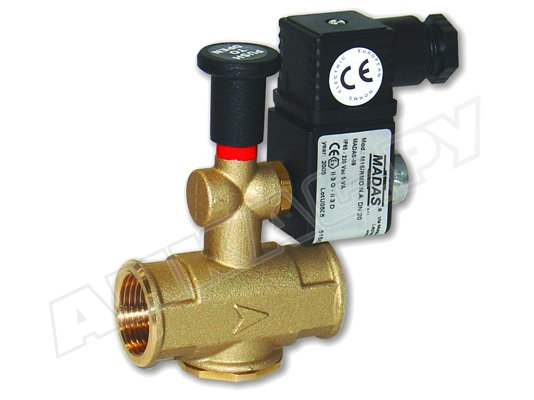

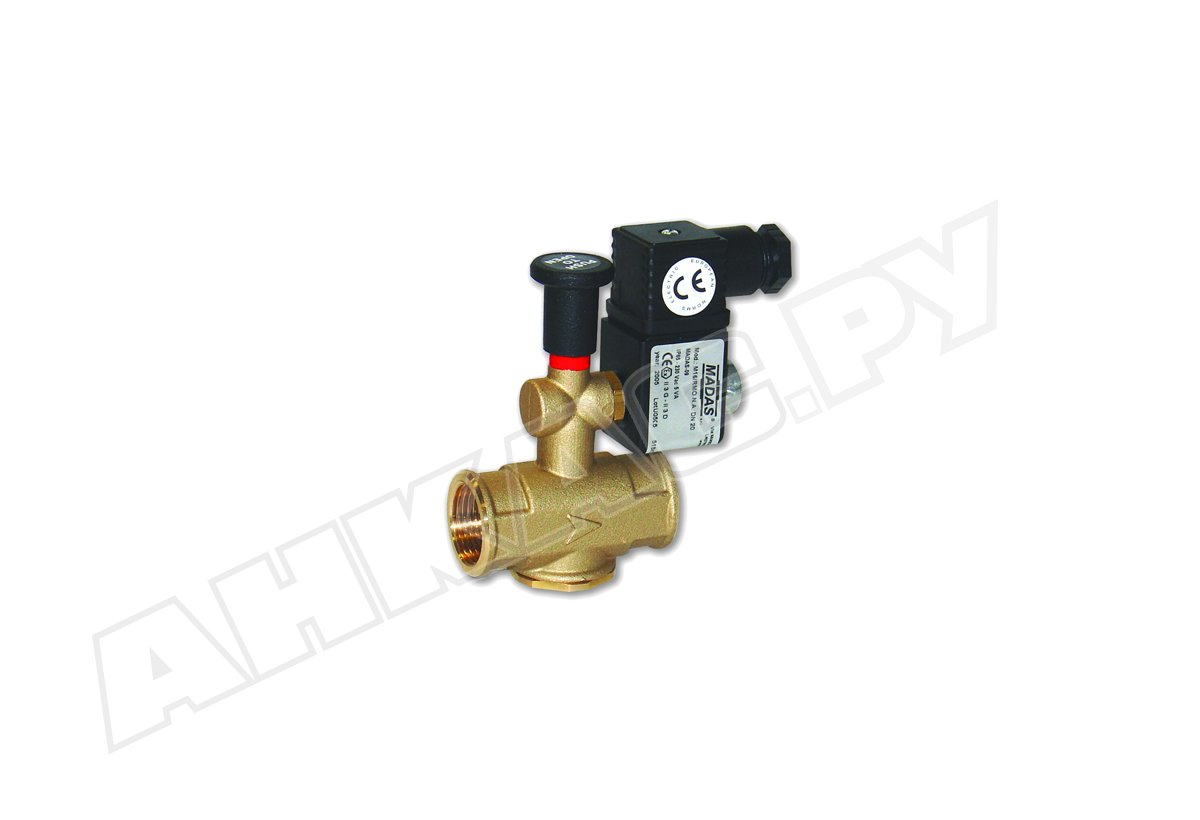

Газовый электромагнитный клапан Madas RO040000 008

Газовый электромагнитный клапан Madas RO040000 008 используется для оснащения промышленных газовых установок с давлением в магистрали до 6 бар. Обеспечивает запорную функцию, быстро и надежно перекрывая поток. Входит в серию э/м клапанов с латунным корпусом и ручным взводом.

Тип клапана

Электромагнитный газовый клапан – нормально-открытое быстродействующее устройство. Находится в открытом состоянии при отсутствии напряжения на катушке. Закрывается при поступлении электропитания. Взвод осуществляется при помощи рычага.

Основные рабочие параметры:

• максимальное давление газа: 6000 мбар;
• быстрое закрытие, в течение < 1 сек. при подаче напряжения на катушку;
• герметичное исполнение, соответствие классу «А» по нормам EN 161;
• напряжение питания: 230 В, допустимое отклонение -15%, +10%;
• резьбовой монтаж, отверстия с внутренней резьбой Rp 1";
• положение в системе: горизонтальное или вертикальное, но не перевернутое;
• эксплуатационные температуры: -40...+60 °C;
• класс нагревостойкости изоляции: F (+155°);
• срок службы: 10 лет (6000 рабочих циклов).

Область применения

Газовый клапан Madas RO040000 выполняет функцию запорно-регулирующего органа в промышленных горелках и магистральных трубопроводах с давлением газа до 6 бар.

Конструкция

Madas RO040000 – модификация с латунным корпусом с резьбовыми соединениями. Рассчитана на высокое давление газа, промышленные условия эксплуатации и широкий диапазон температур. При изготовлении деталей и уплотнений использованы износостойкие, газонепроницаемые материалы: нержавеющая сталь (оцинкованная, марки 430F), штампованный алюминий, латунь, алюминий 11S, NBR-каучук. По запросу на входе в клапан может устанавливаться сетчатый фильтр.

Предусмотрена ручная рукоятка для открытия клапана. Необходимо исключить резкий взвод, обеспечив выравнивание давления на входе и выходе.

Пыле-, влагонепроницаемый корпус класса защиты IP 65 позволяет эксплуатировать э/м клапан в сухих, пыльных помещениях и на открытом воздухе (под навесом, козырьком).

Место размещения

Электромагнитные газовые клапаны M16/RMO N.A. подходят для установки в помещениях и на открытом воздухе (под навесом или другим приспособлением). Место эксплуатации должно соответствовать требованиям к зоне 2 по классификации взрывоопасных зон.

Клапан нельзя устанавливать на объектах, где окружающая среда оказывает негативное воздействие на сталь, алюминий, каучук и может вызвать их разрушение.

Запорная арматура монтируется преимущественно перед регулятором давления газа, с учетом направления стрелки на корпусе, которая должна совмещаться с ходом потока. Рычаг взвода должен находиться в доступном месте.

Преимущества:

• быстрое срабатывание (< 1 сек) при подаче напряжения на катушку;
• коррозиестойкий латунный корпус;
• применение в системах с давлением газа до 6 бар;
• возможность уличного размещения;
• бесперебойная работа в любую погоду;
• дооснащение фильтром для защиты от засорения (по запросу);
• горизонтальное, вертикальное размещение;
• высокий уровень защиты электрических контактов.

Гарантия производителя на газовые электромагнитные клапаны М16 RMО N.A – 2 года.
