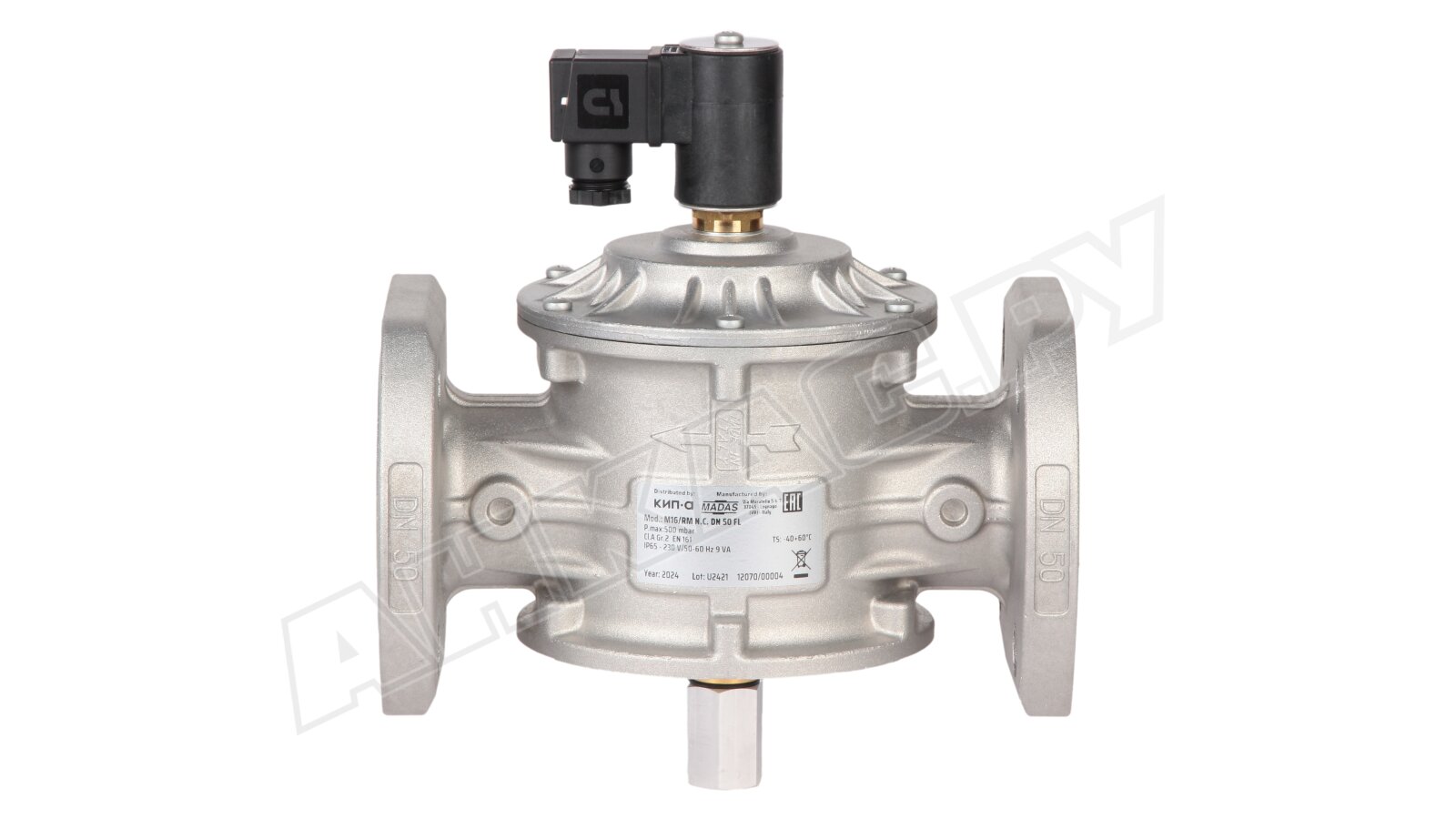

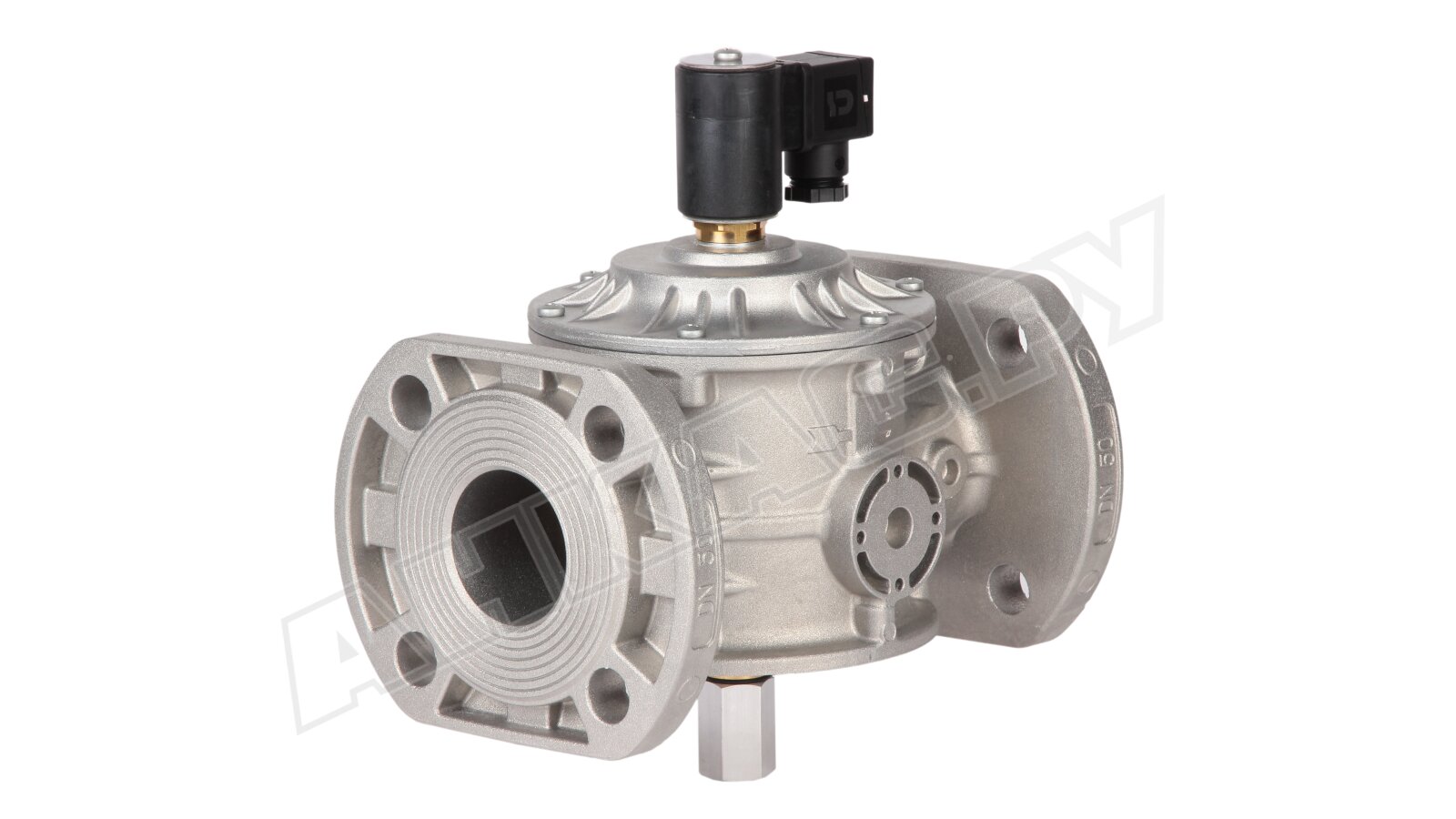

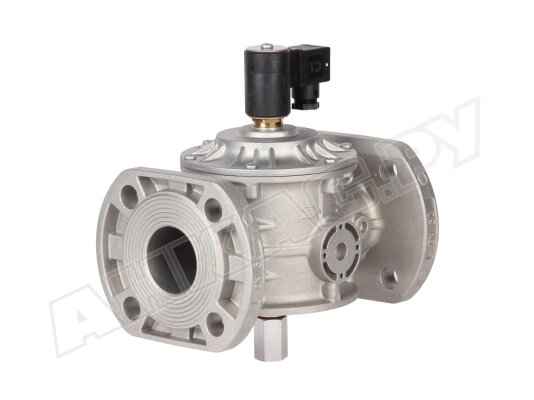

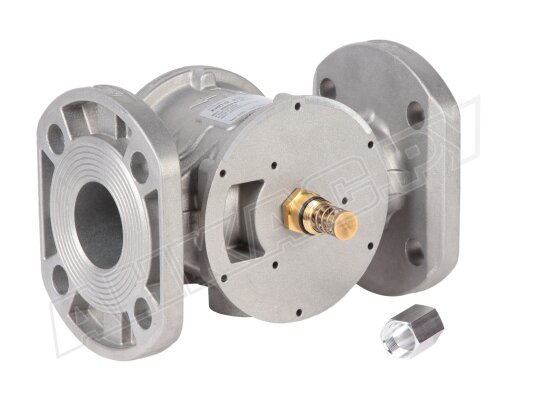

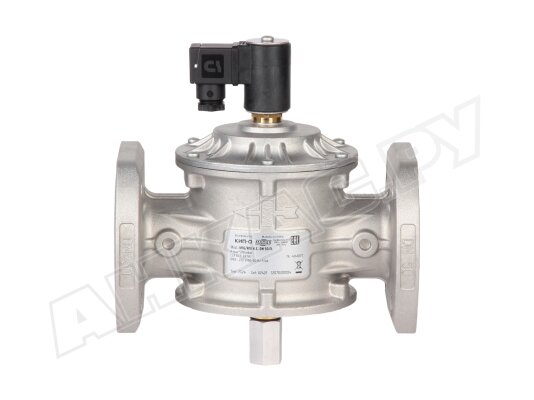

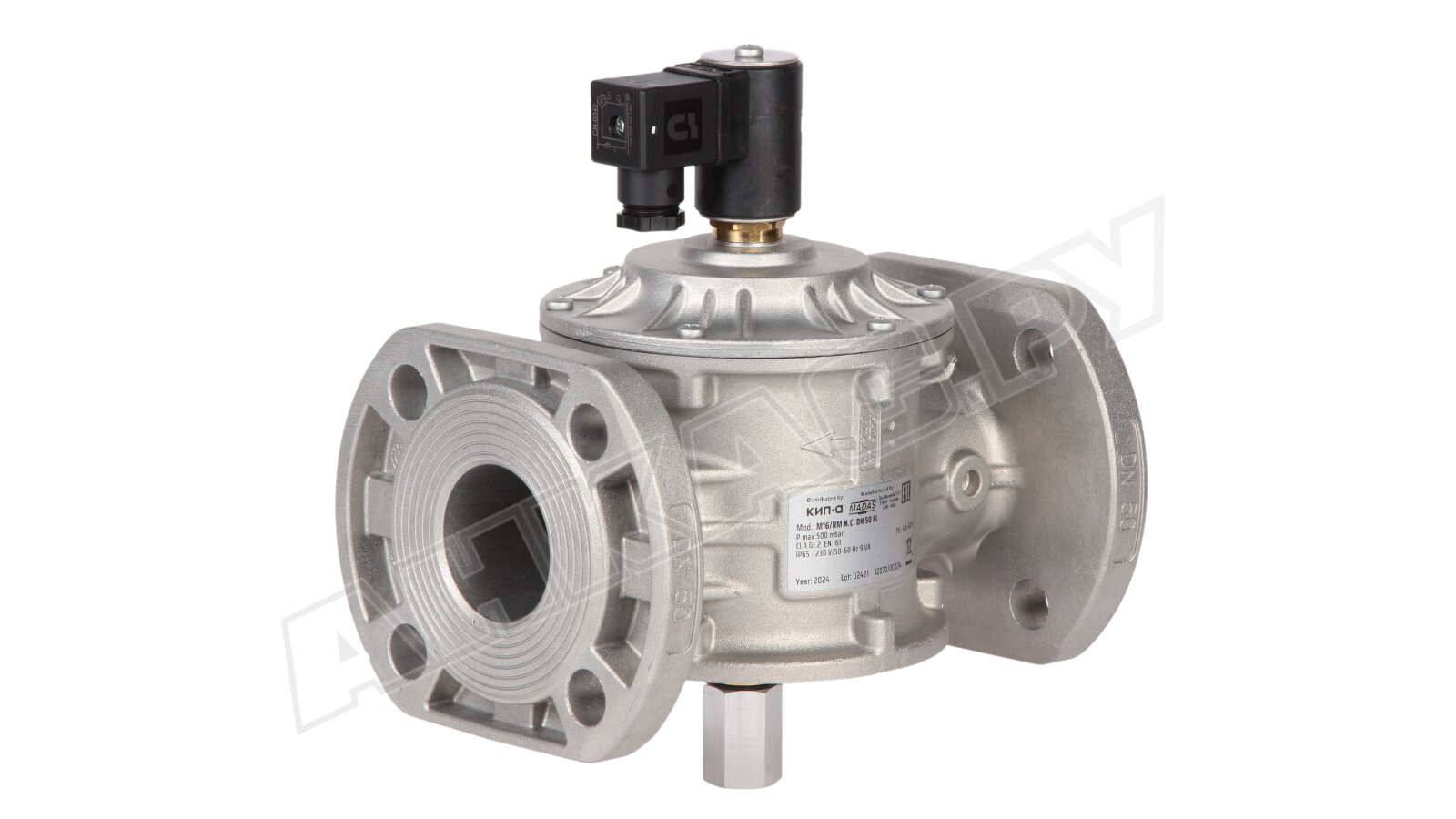

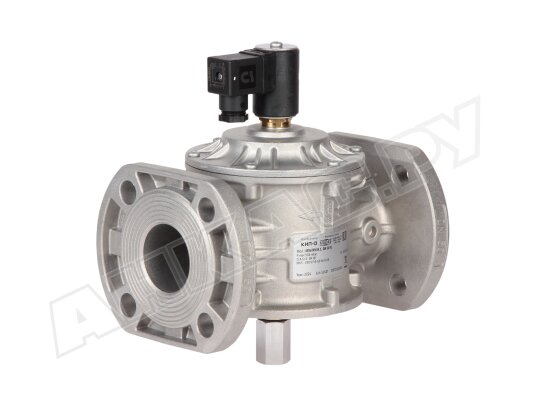

Газовый электромагнитный клапан Madas M16/RM N.C. DN50 FL, 500 мбар

Газовый электромагнитный клапан Madas CM50C 008 представляет собой устройство запорного типа с ручным взводом и функцией быстрого закрытия. Он применяется в газовых системах с рабочим давлением до 500 мбар.

Особенности серии Madas M16/RM NC

Клапаны данной серии — это нормально-закрытые устройства быстрого действия с возможностью ручного взвода. При отключении питания они перекрывают поток газа менее чем за 1 секунду. Открываются при подаче напряжения, а активация осуществляется вручную с помощью рычага после подачи напряжения на катушку.

Для дистанционного определения положения клапана может устанавливаться специальный индикатор с сухими контактами — в зависимости от модели он может поставляться в комплекте или устанавливаться дополнительно.

Серия включает электромагнитные клапаны для газовых систем с максимальным давлением до 500 или 6000 мбар, с возможностью подключения через резьбу или фланцы, и различными вариантами питания: 12 В, 24 В, 230 В.

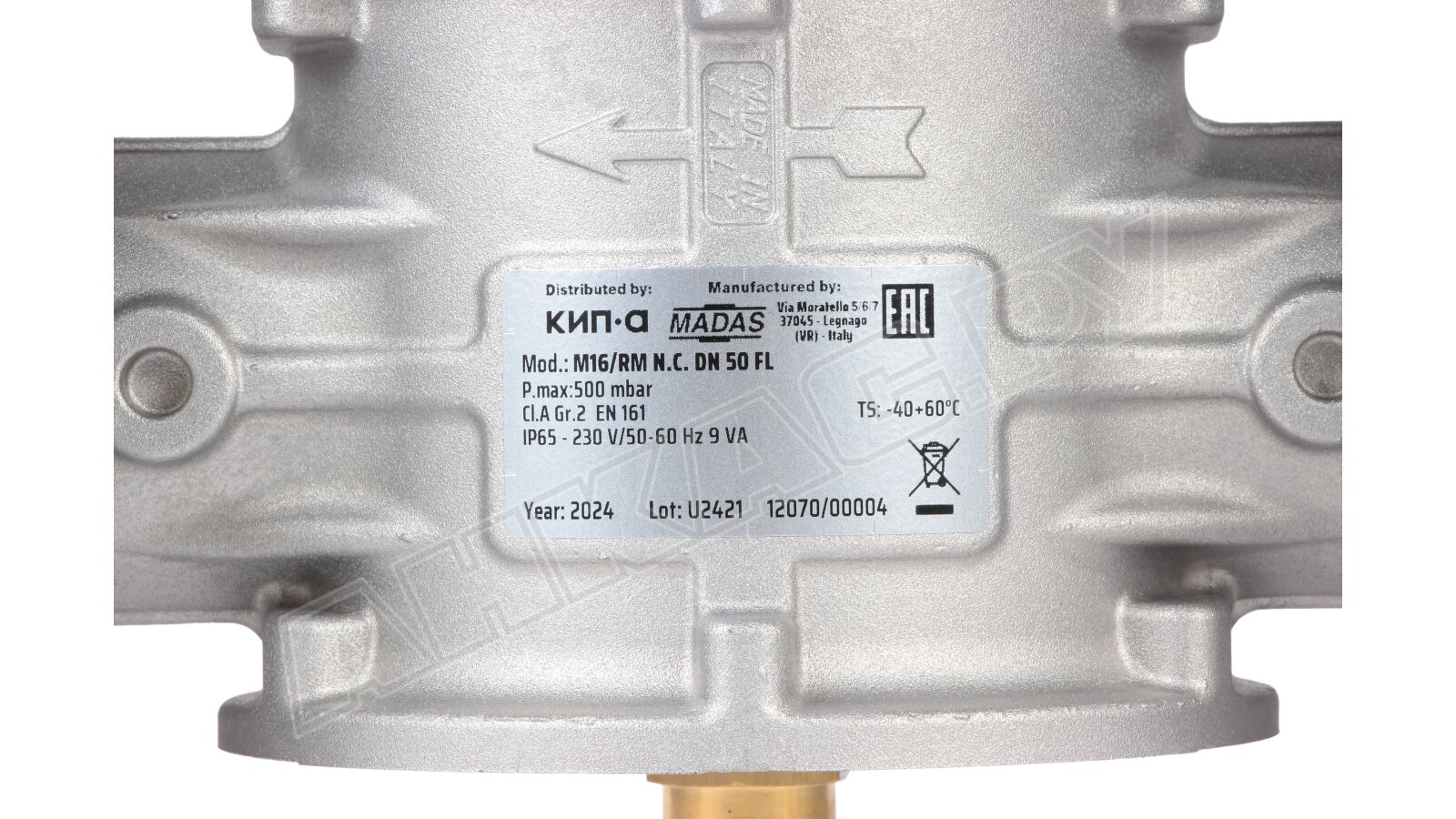

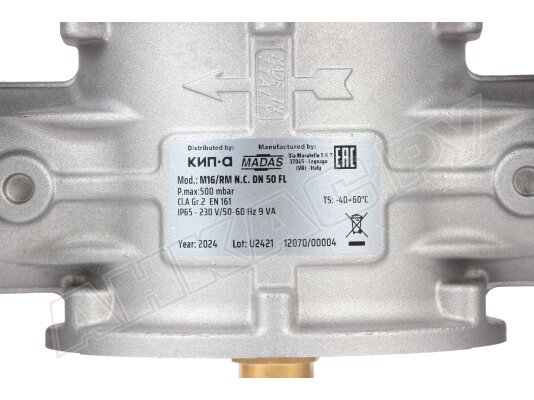

Технические характеристики модели CM50C 008:

• Напряжение питания: 230 В (допустимое отклонение -15% / +10%);
• Максимальное входное давление: до 500 мбар;
• Время закрытия при отключении питания: менее 1 секунды;
• Класс герметичности: А (в соответствии с EN 161);
• Температурный диапазон эксплуатации: от -40 до +60 °C;
• Монтаж: фланцевое соединение DN 50;
• Ресурс службы: не менее 6000 циклов (ориентировочно свыше 10 лет);
• Возможность установки горизонтально или вертикально (катушка должна быть сверху).

Совместимая среда

Клапан подходит для работы с природным газом (метаном), воздухом, сжиженным углеводородным газом, азотом (сухим). По запросу доступны версии, пригодные для биогаза и попутного нефтяного газа.

Конструкция

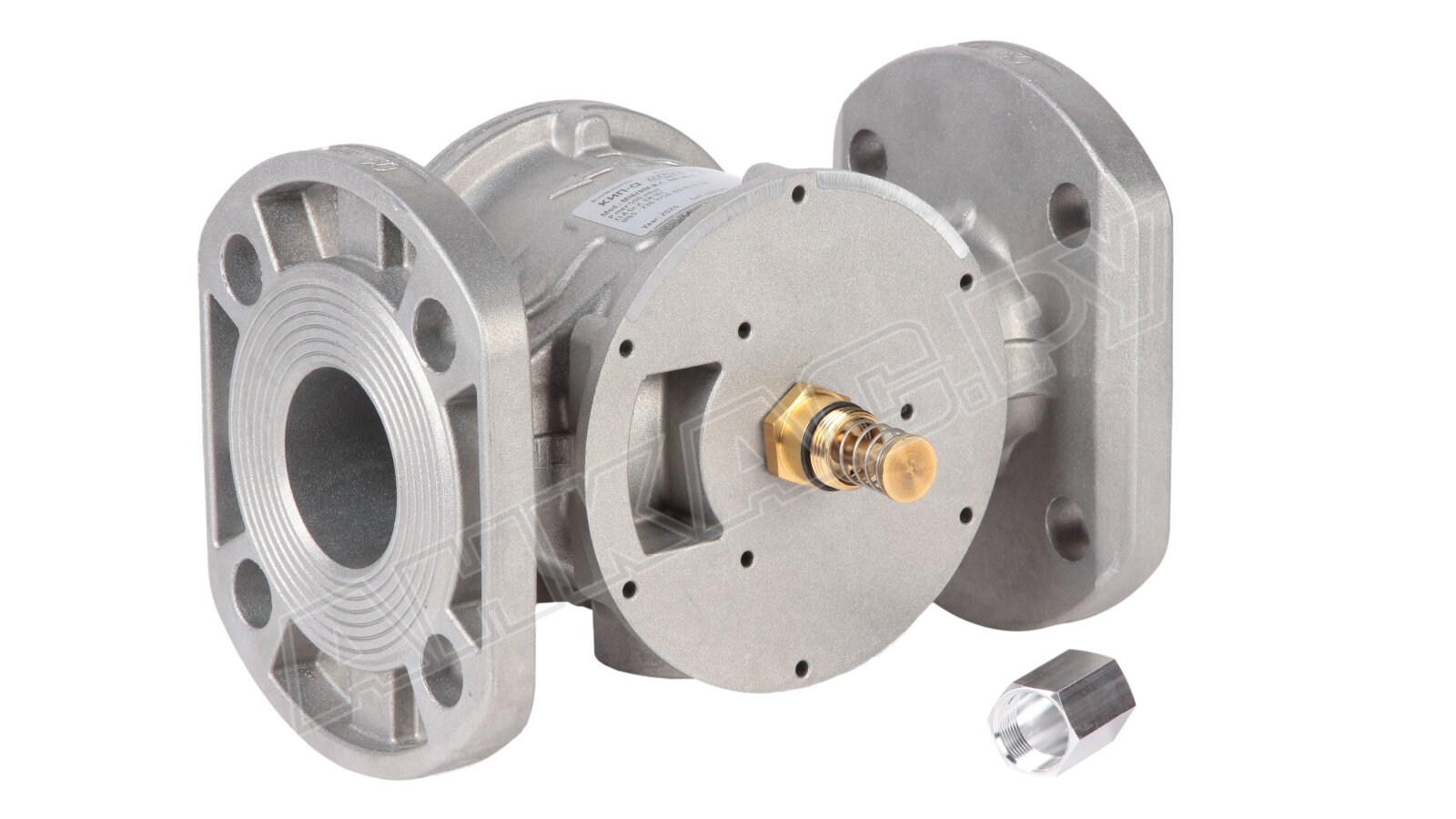

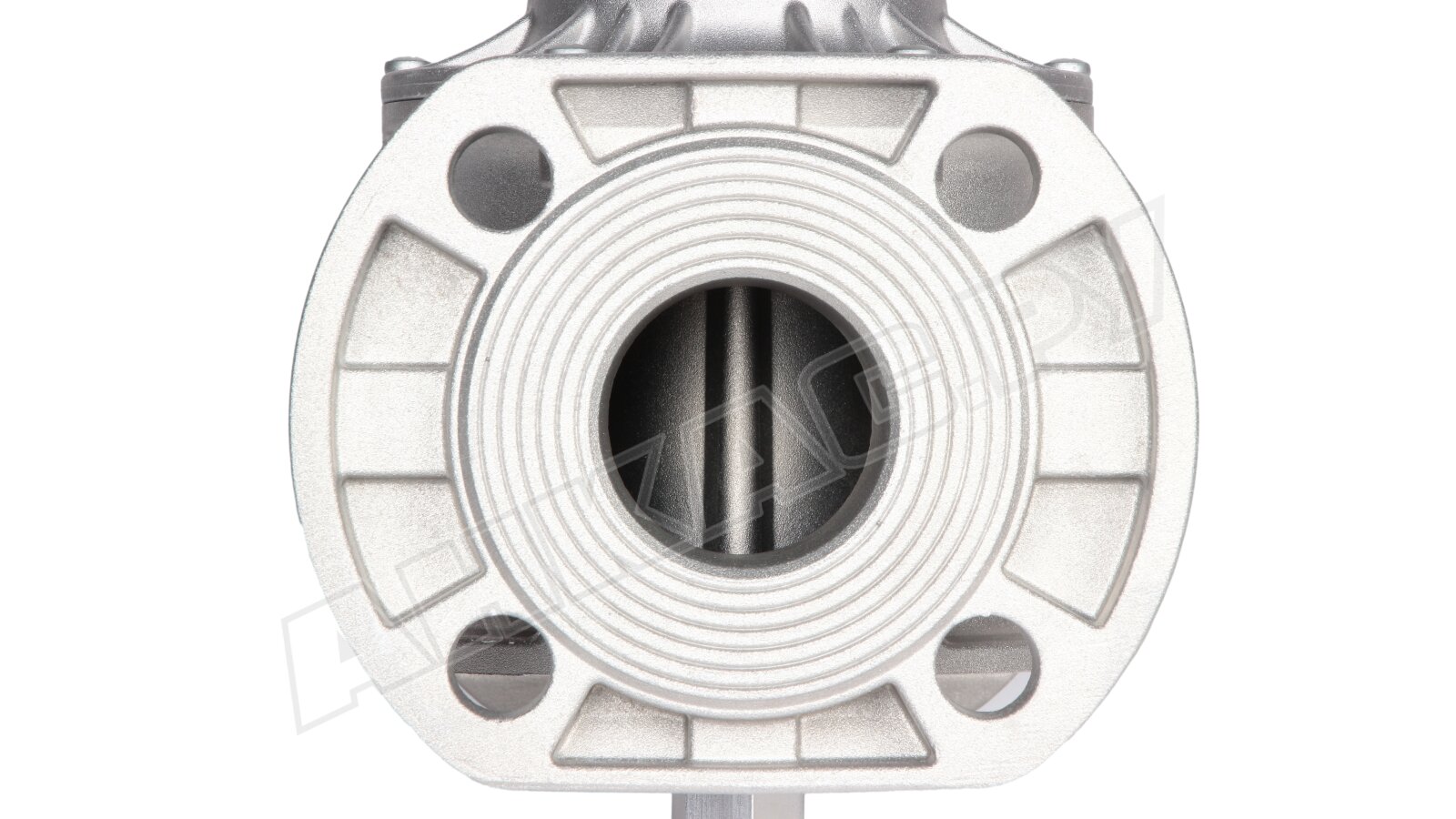

Корпус изготовлен из прочного алюминиевого сплава методом литья, что делает его подходящим для промышленных условий. Основные материалы компонентов: алюминий, нержавеющая сталь и NBR-каучук, устойчивые к воздействию газа и механическому износу.

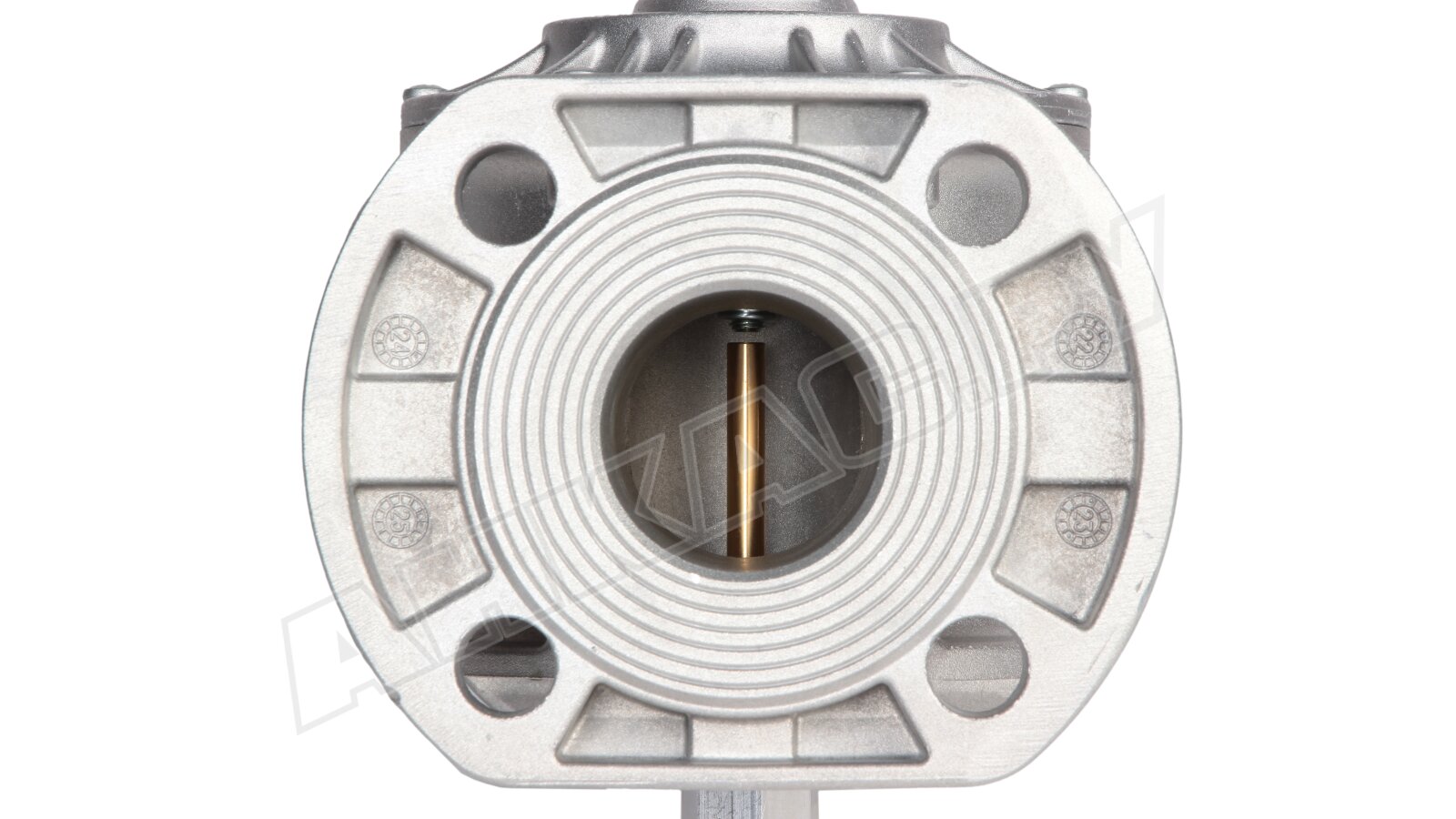

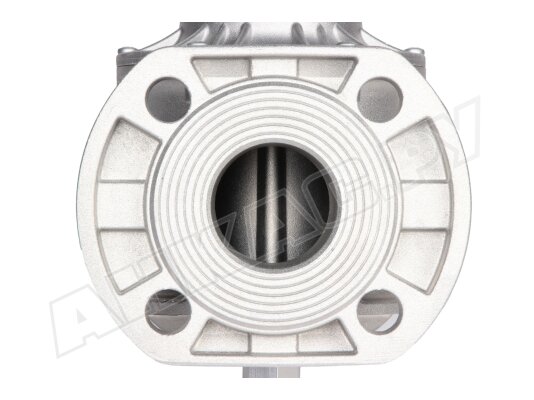

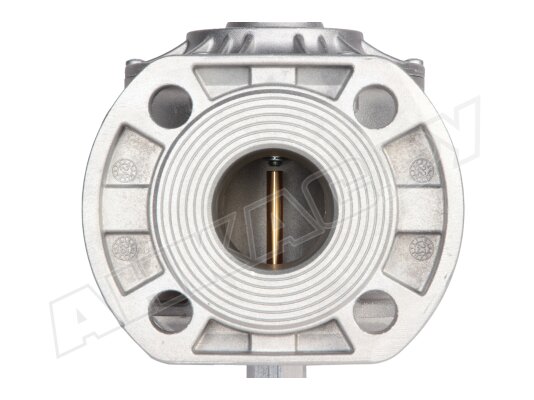

Входная часть клапана оснащена сетчатым фильтром (100 мкм), задерживающим твердые частицы и загрязнения.

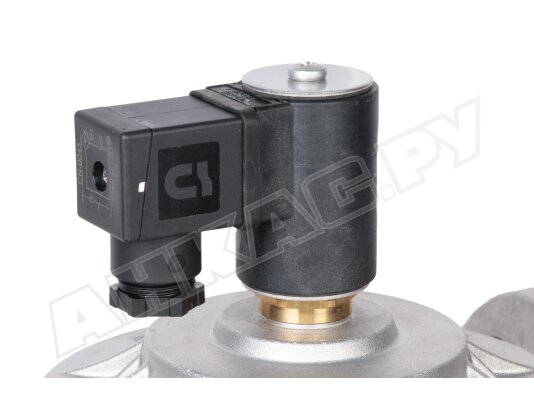

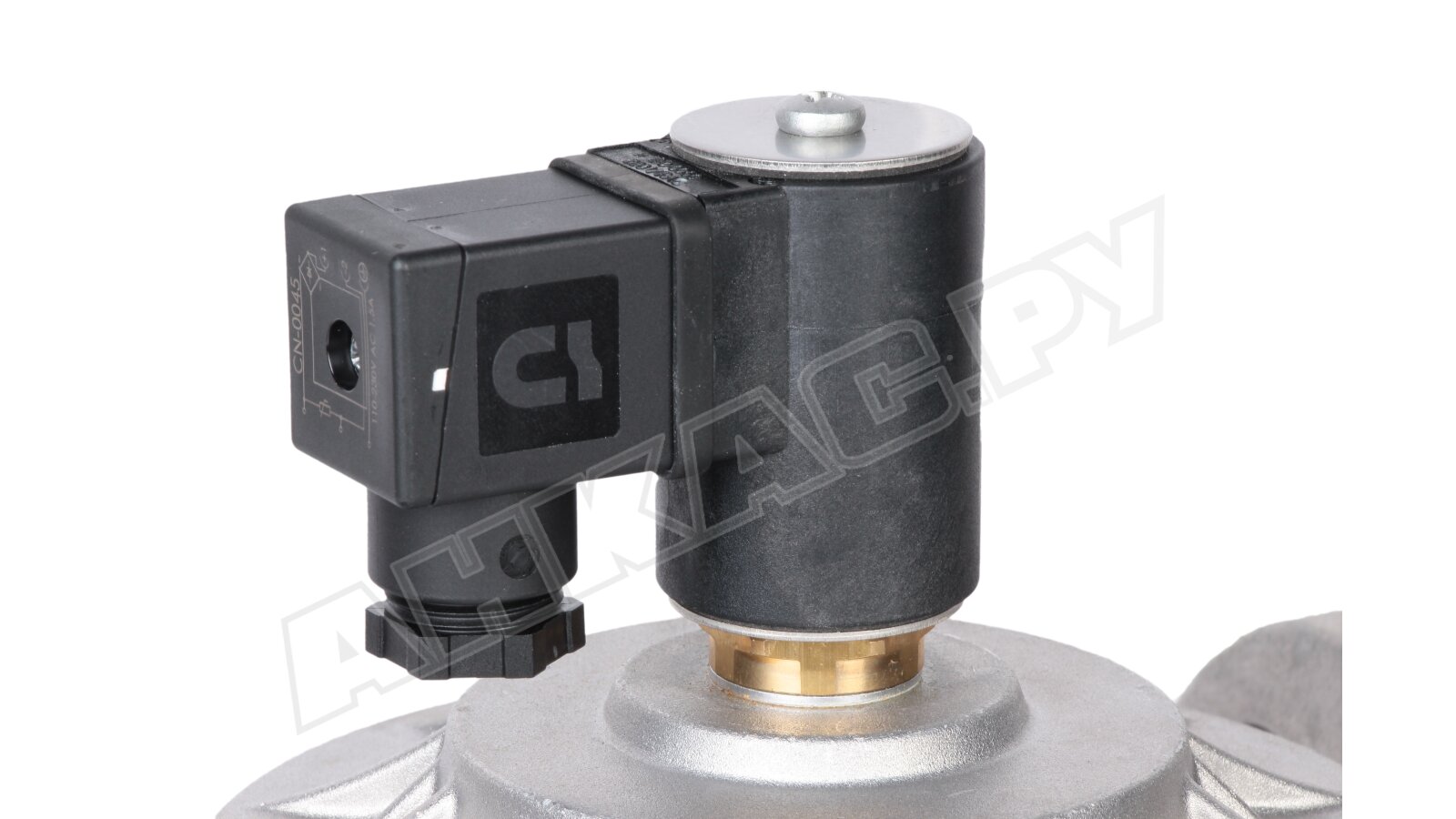

Электрическая часть защищена от пыли и влаги в соответствии с классом IP65, что позволяет использовать клапан в различных условиях.

Условия установки

Клапан можно монтировать как в помещениях (зона 2 по классификации взрывоопасных зон), так и на открытом воздухе. Не рекомендуется устанавливать устройство в агрессивной среде, способной вызвать коррозию или повредить уплотнительные элементы.
