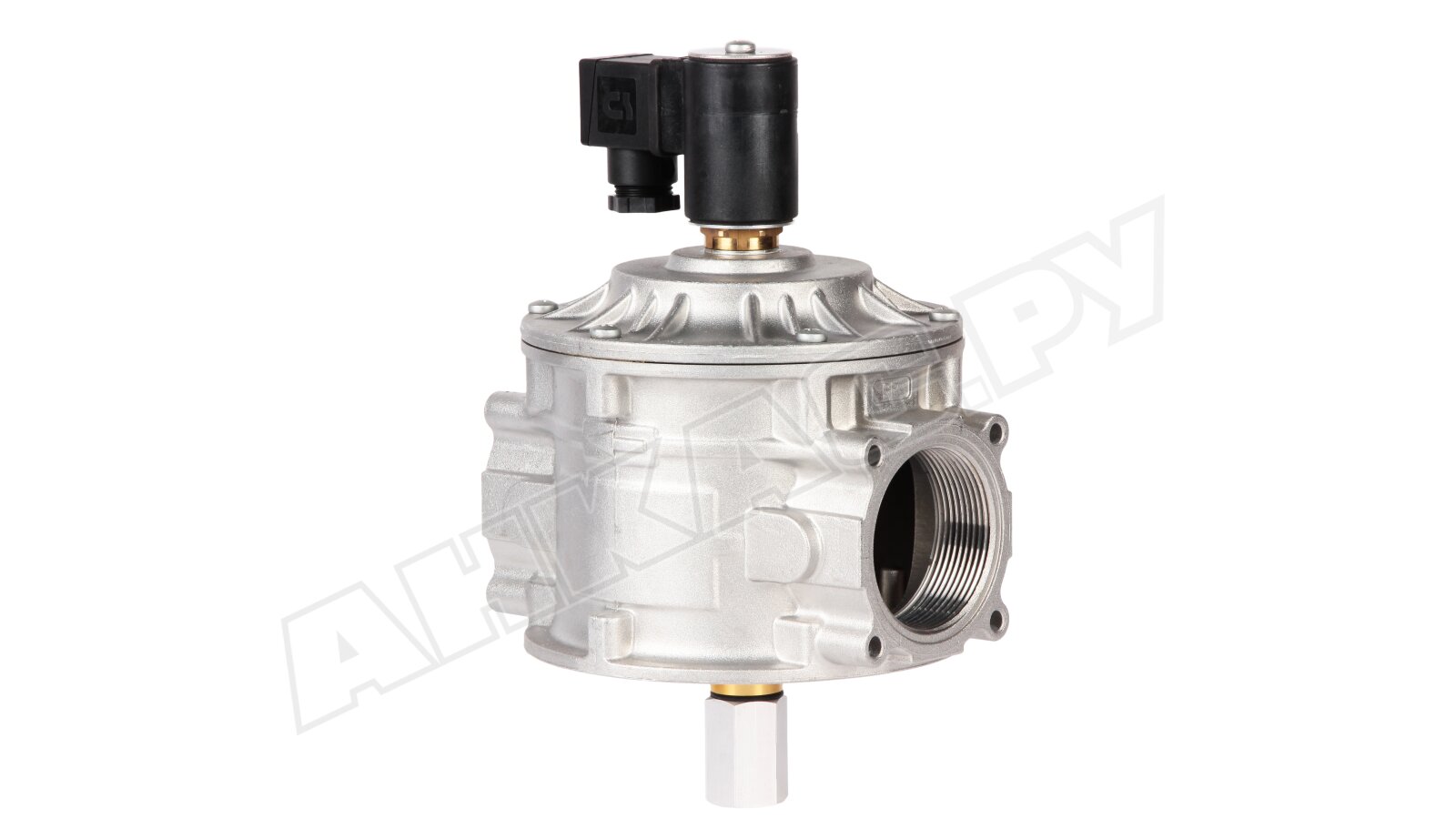

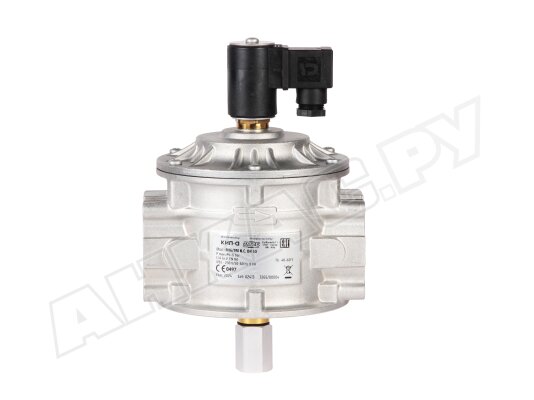

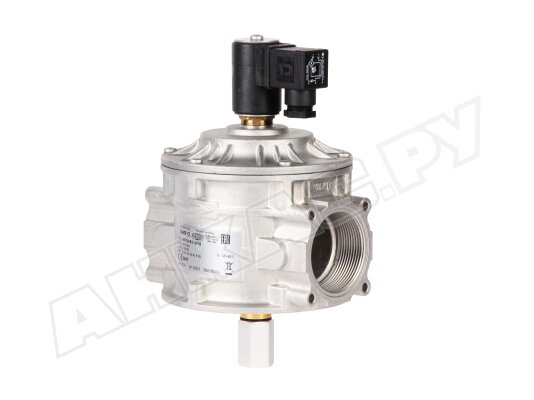

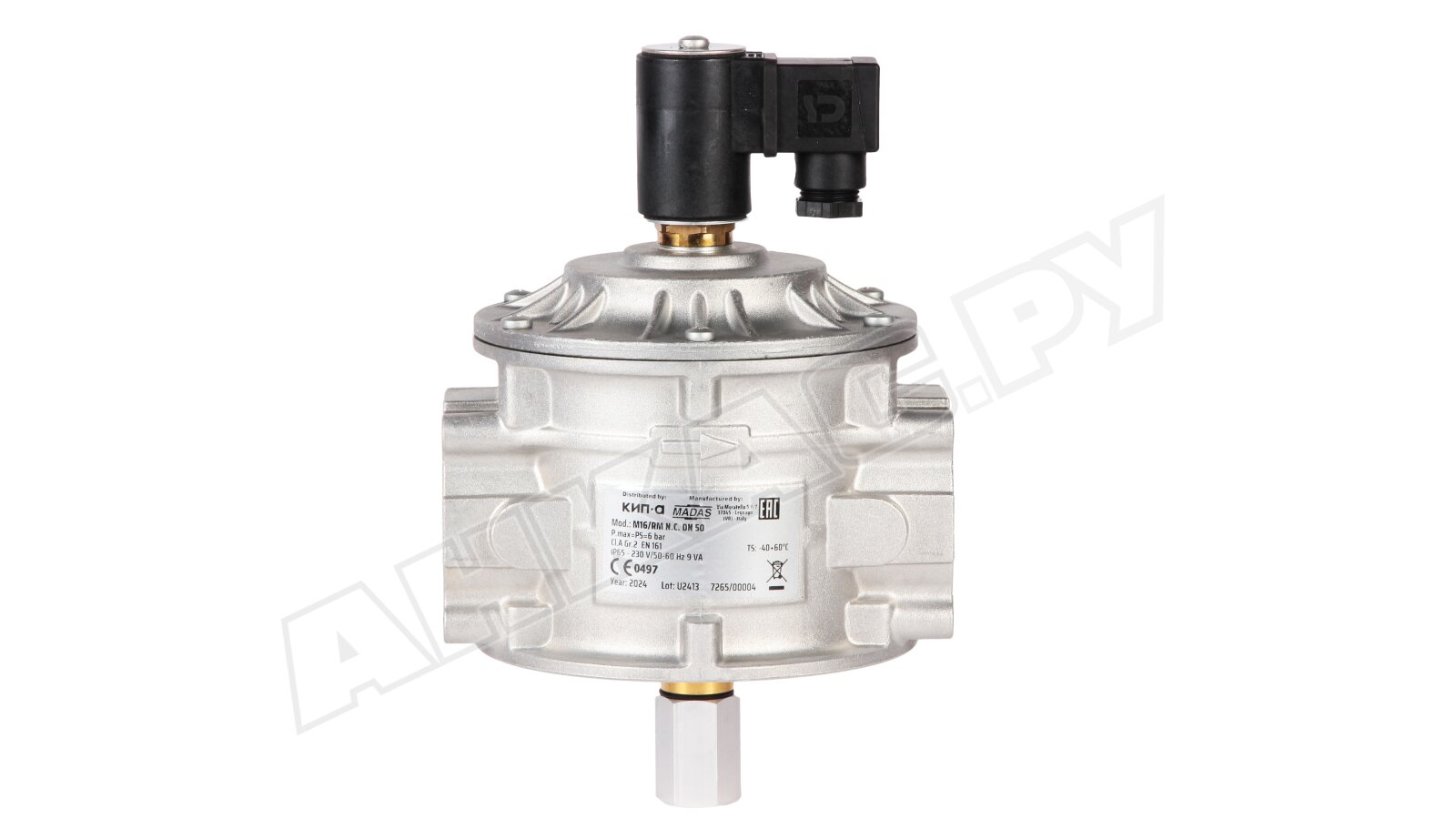

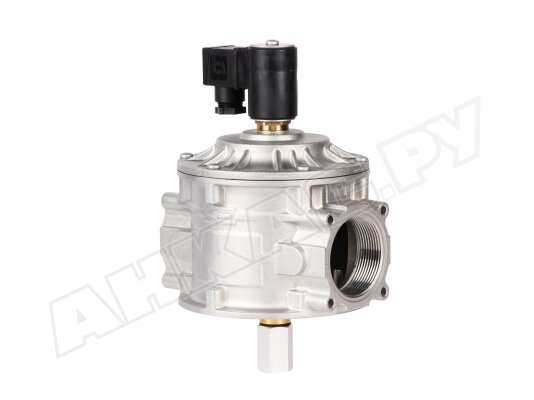

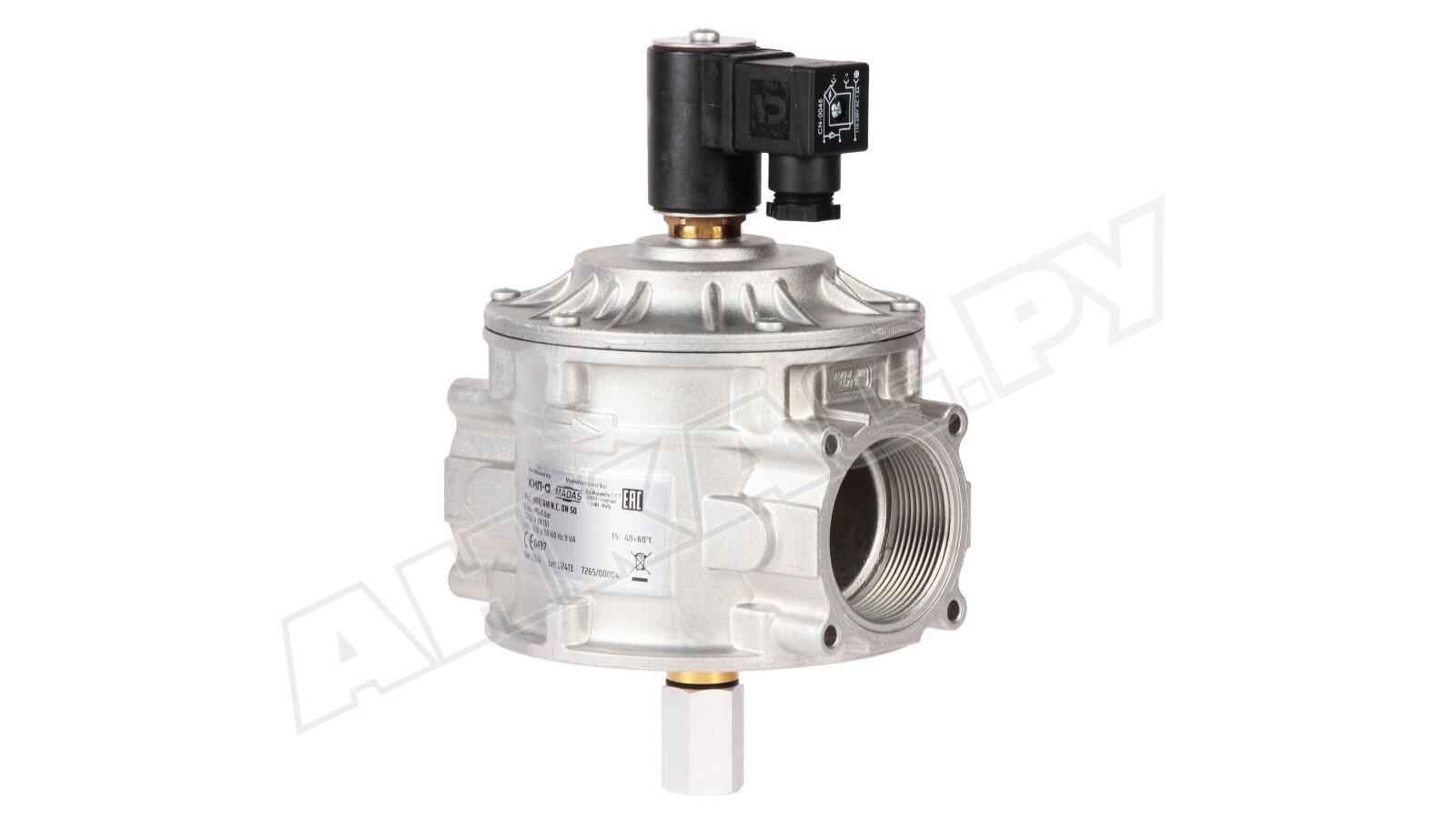

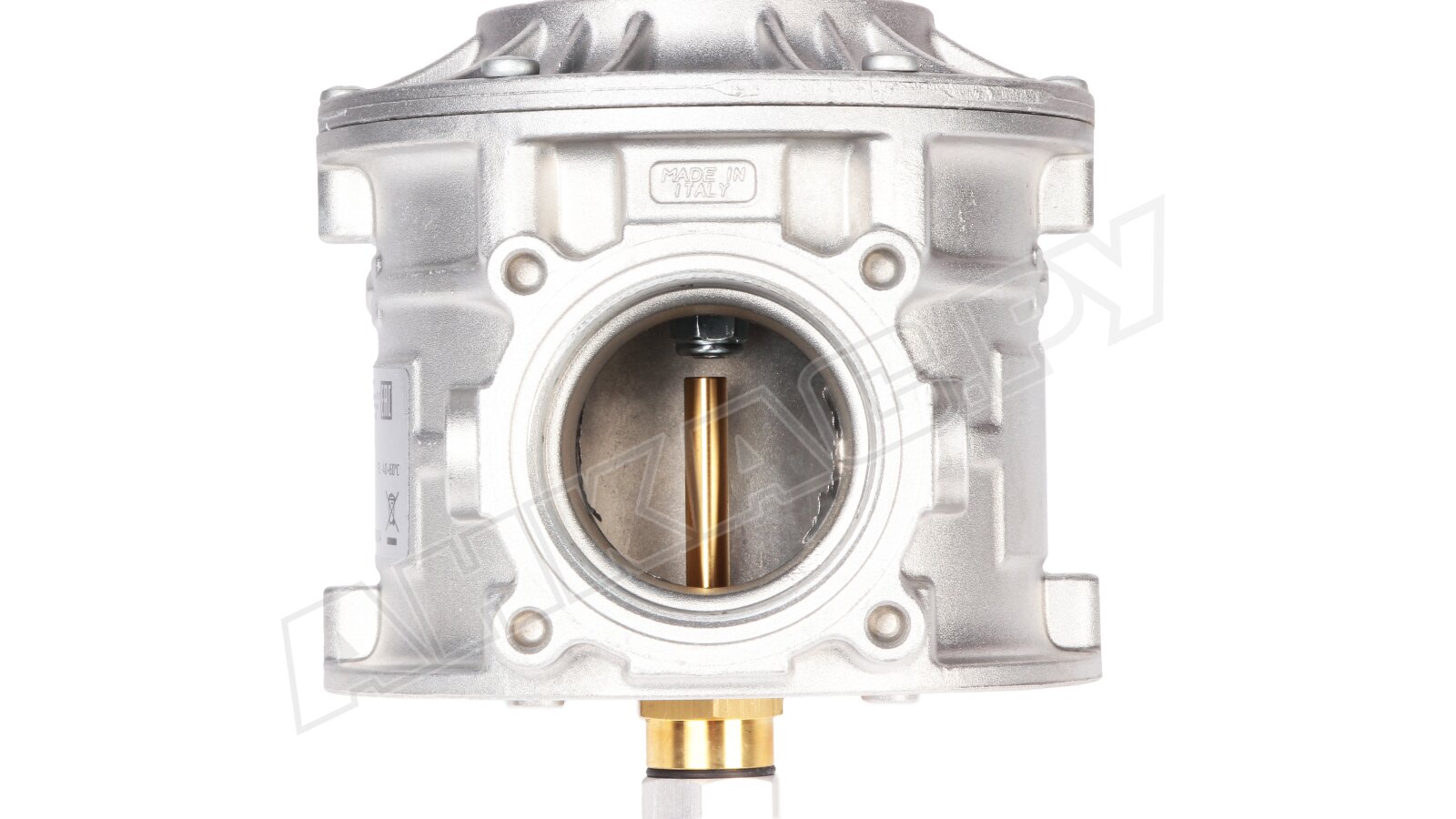

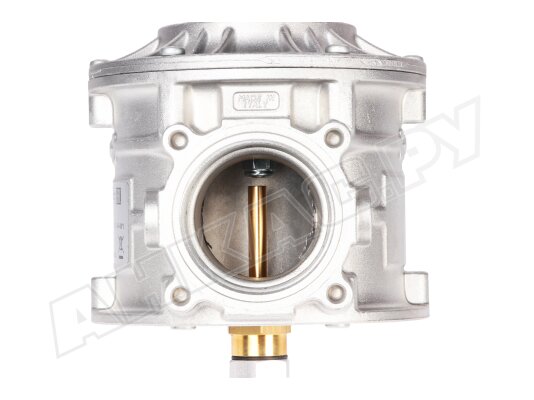

Газовый электромагнитный клапан Madas M16/RM N.C. DN50, 6 бар

Газовый электромагнитный клапан Madas CM07C0000 008 предназначен для безопасной работы газопотребляющей установки, надежного перекрытия газопровода. Используется в трубопроводных магистралях, промышленных горелках с давлением газа до 6 бар.

Виды газа

Электромагнитные газовые клапаны Madas M16/RM NC пригодны для работы с метаном, сжиженным газом, азотом, воздухом (сухой газ). По запросу доступны модели для биогаза, попутного нефтяного газа.

Особенности

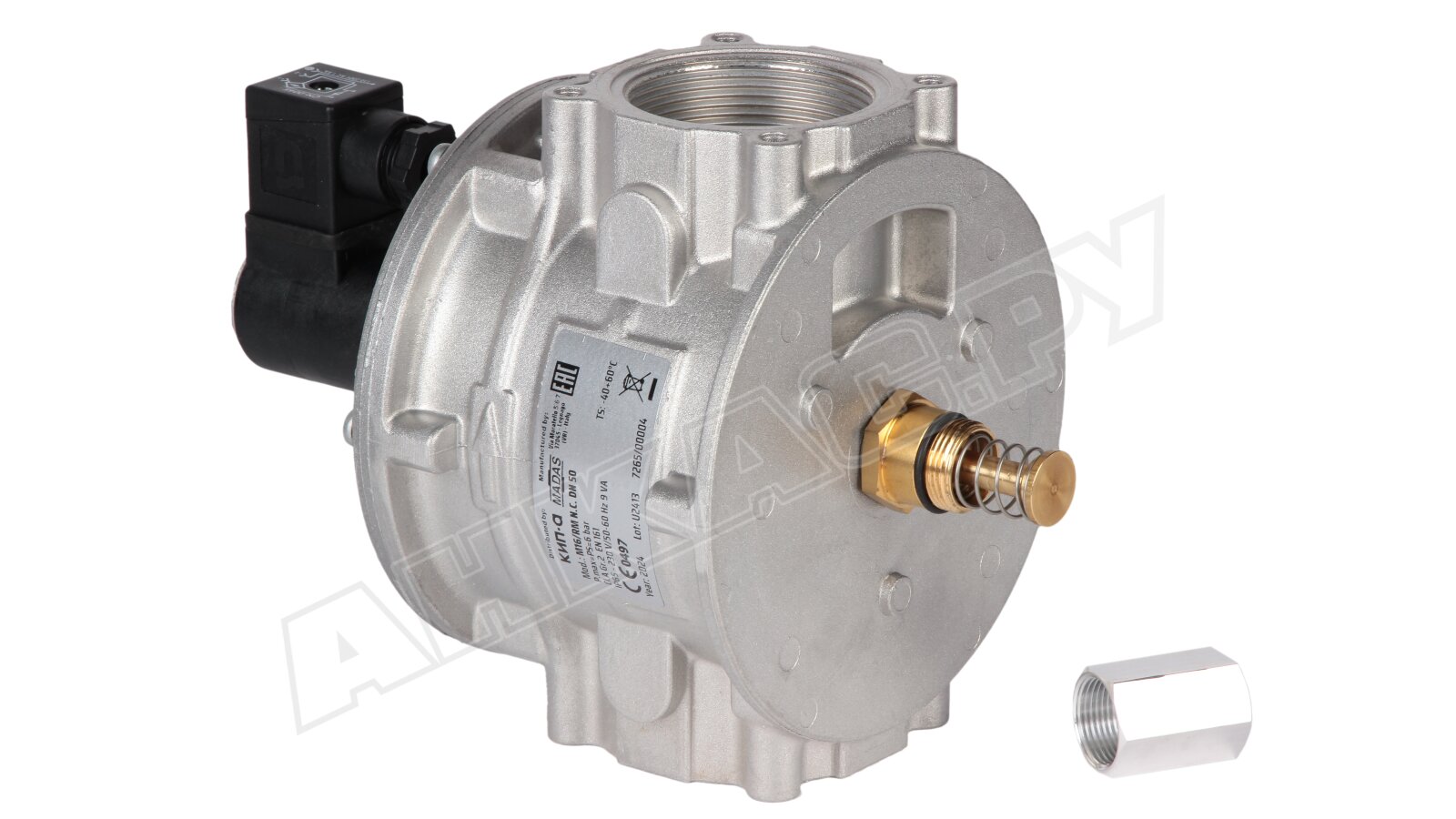

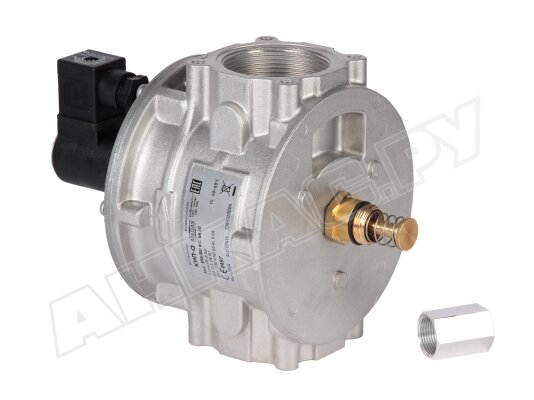

Клапаны линейки Madas M16/RM NC являются нормально-закрытыми устройствами с ручным открытием. Быстро срабатывают при потере напряжения (< 1 сек.). Открыты пока на катушку подается напряжение. Взвод производится вручную с помощью рычага при поступлении на катушку электропитания. Недопустимо резкое открытие клапана в системах с давлением более 500 мбар.

Возможно оснащение указателем положения для дистанционного отслеживания текущей позиции клапана.

Основные рабочие характеристики модели CM07C0000:

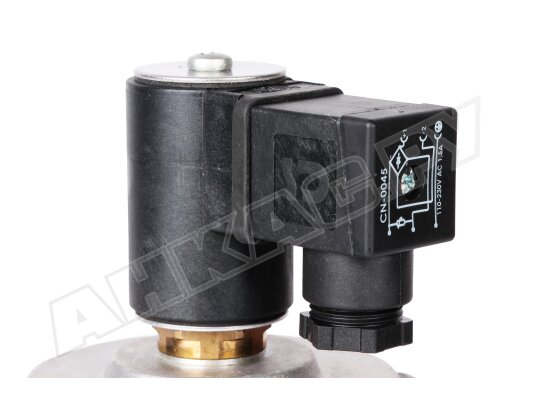

• питание от сети 230 В, допустимое отклонение -15%, +10%;
• давление газа в магистрали подачи: до 6000 мбар;
• перекрытие потока при отключении электропитания в течение 1 секунды;
• соответствие классу А герметичности по евростандарту EN 161;
• диапазон эксплуатационных температур: -40...+60 °C;
• монтаж в систему на резьбовые соединения Rp 1 1/2";
• эксплуатационный ресурс: 6000 циклов (10 лет и более);
• горизонтальный или вертикальный монтаж (катушка вверху).

Конструкция

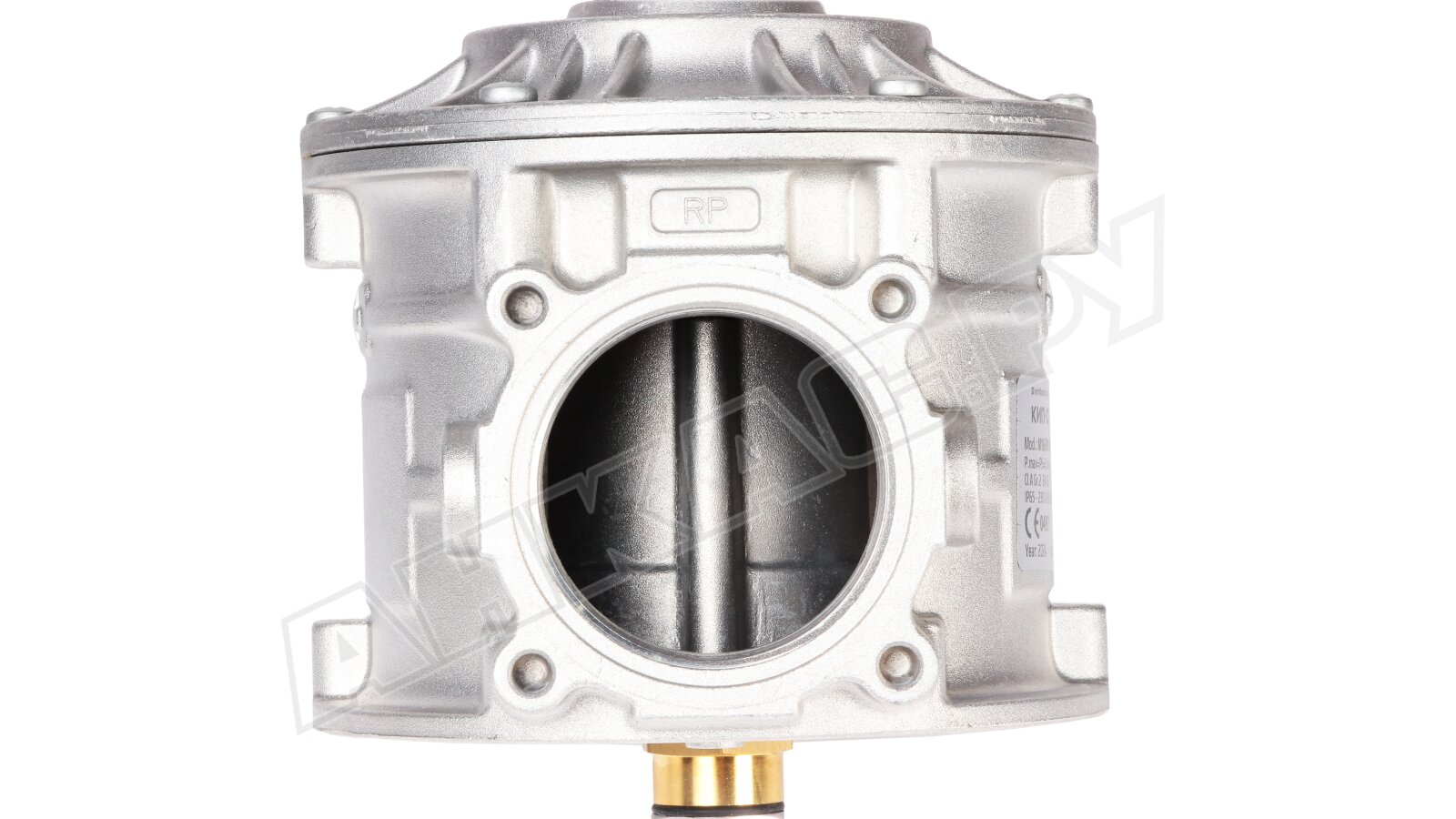

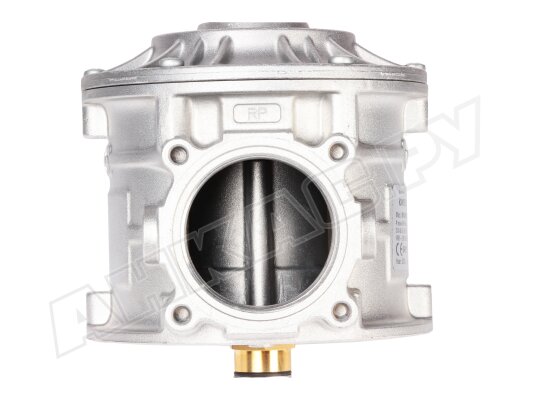

Электромагнитный газовый клапан оснащен высокопрочным корпусом из алюминиевого литья для безопасной эксплуатации систем с высоким давлением газа. Конструкция произведена из износостойких материалов с газонепроницаемыми свойствами: нержавеющей стали, алюминия, латуни, NBR-каучука.

Входящий поток проходит через сетку, очищаясь от твердых частиц размером от 100 микрон, способных вызвать засорение и потерю герметичности клапана.

Пылевлагонепроницаемость корпуса соответствует стандарту IP65, что обеспечивает бесперебойную работу запорной арматуры в условиях запыленных помещений и попадания на корпус влаги.

Преимущества

• Быстрое закрытие и надежная герметизация трубопровода.
• Надежное исполнение в литом корпусе для промышленных условий эксплуатации.
• Пыле-, влагонепроницаемость внешней оболочки класса IP65.
• Морозо-, теплостойкое исполнение.

Место размещения

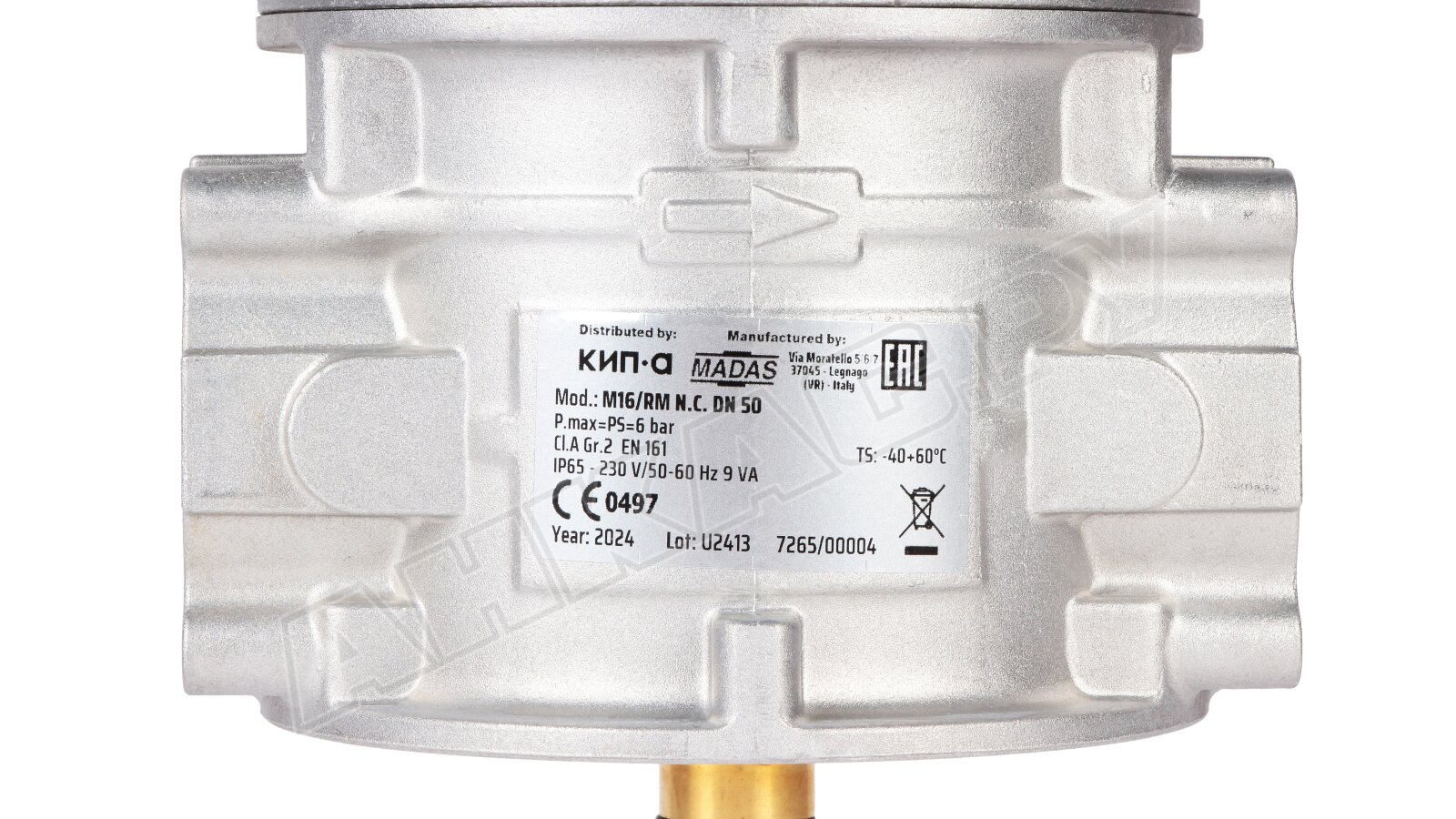

Газовый клапан размещается внутри помещений зоны 2 и на открытом воздухе, за исключением мест, где внешняя среда может вызвать разрушение стали, алюминия, каучука. При установке необходимо совместить стрелку на корпусе с ходом потока и предусмотреть место для свободного доступа к механизму взвода.

Другие модификации линейки

В линейку Madas M16/RM NC входят газовые электромагнитные клапаны с резьбовыми и фланцевыми соединениями, электропитанием 12В, 24В, 230В, для газовых установок с максимальным давлением газа 500 и 6000 мбар.
