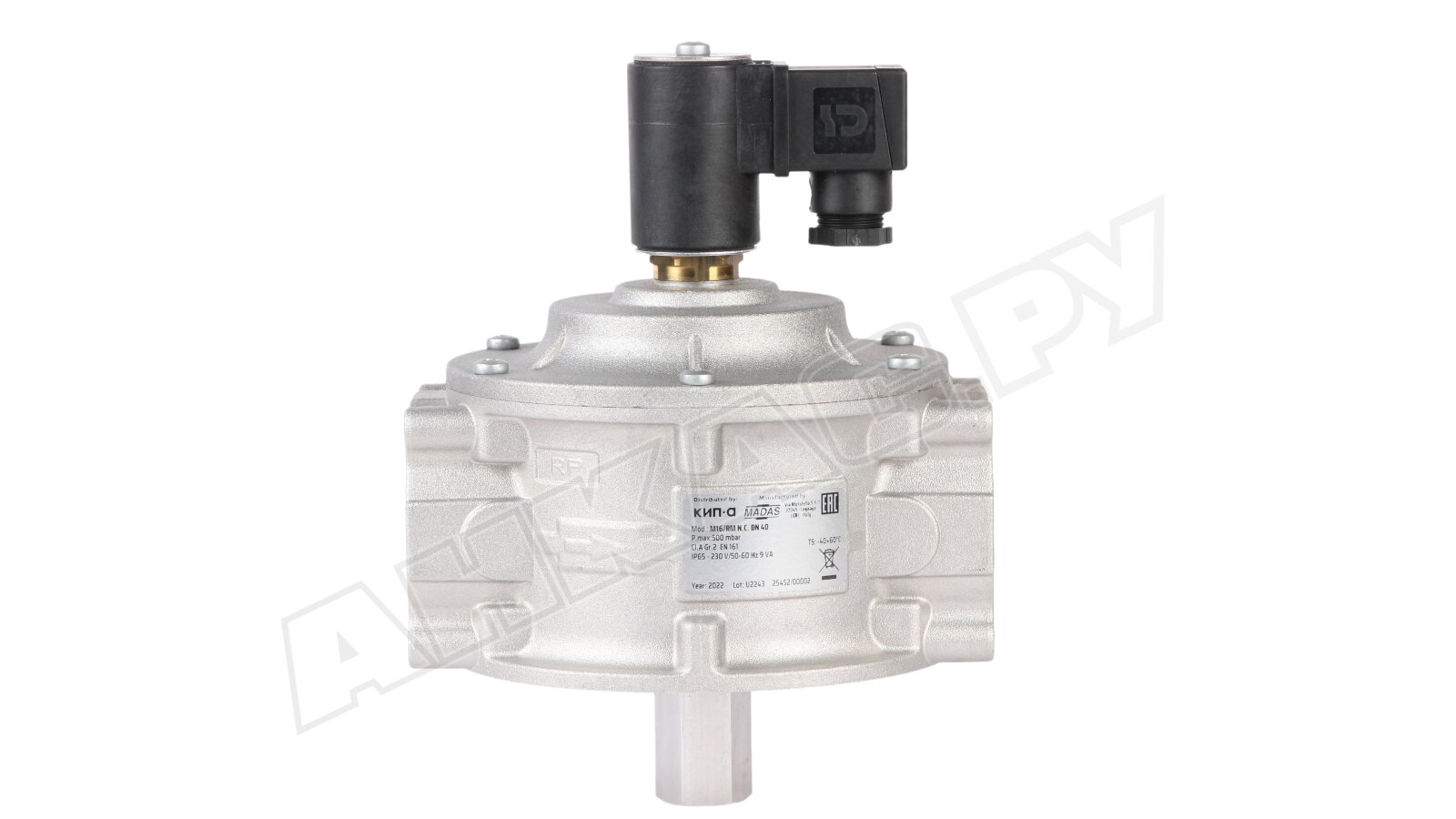

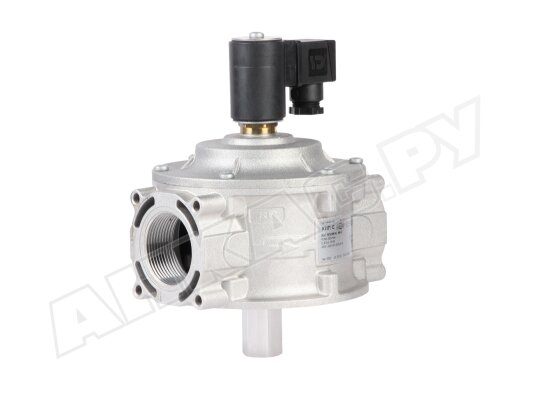

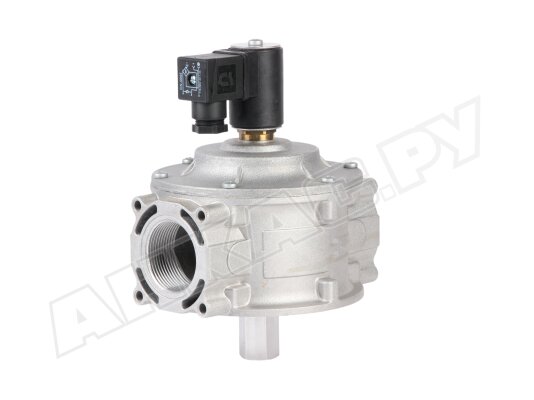

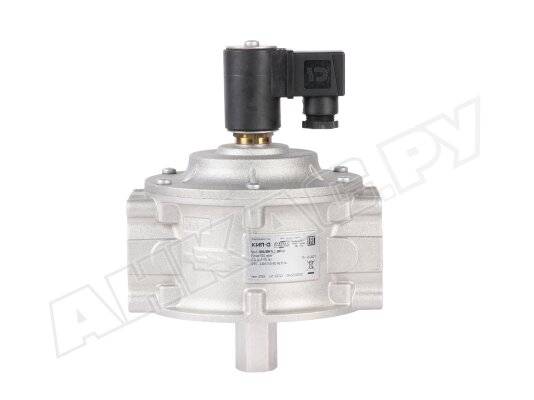

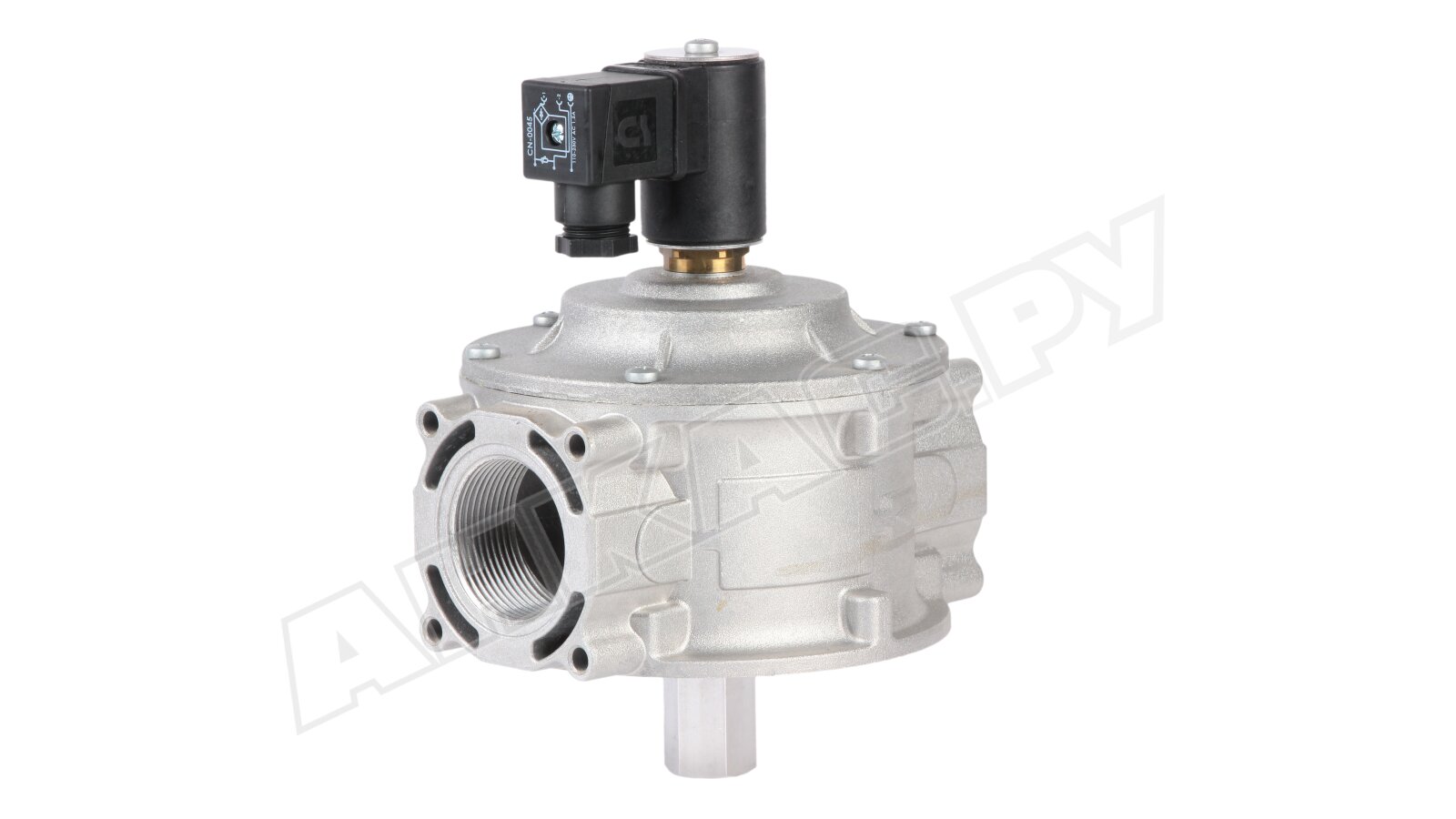

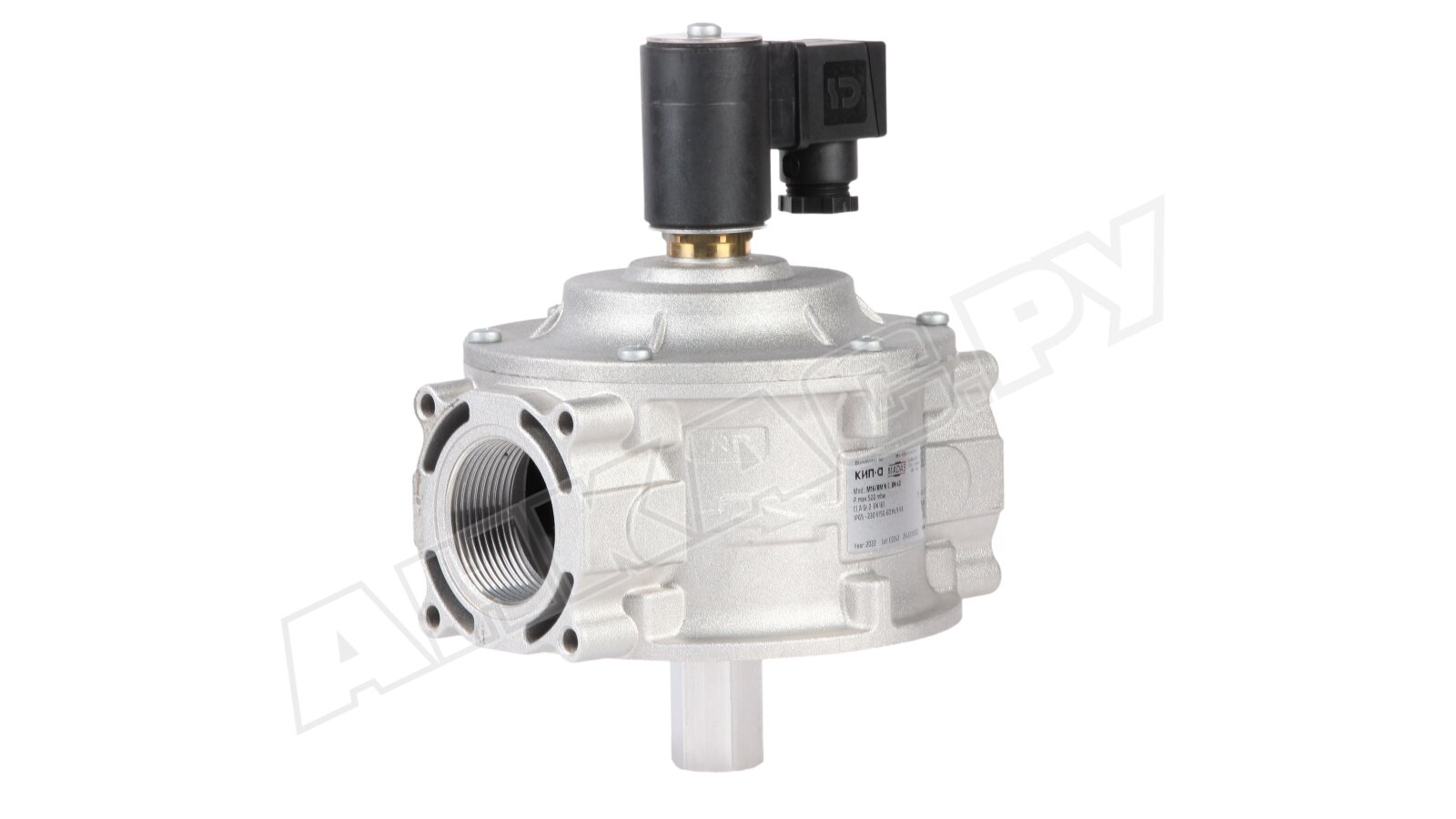

Газовый электромагнитный клапан Madas M16/RM N.C. DN40 230В

Газовый электромагнитный клапан Madas CM06C 008 предназначен для управления подачей газа при эксплуатации промышленного газового оборудования. Отличается быстрым срабатыванием, высокопрочной конструкцией, всепогодным исполнением. Соответствует классу «А» герметичности по европейским стандартам.

Рабочая среда

Э/м газовый клапан подходит для работы с природным, сжиженным газом, азотом, воздухом (только сухие газы). Доступны версии для биогаза и попутного газа (по запросу).

Особенности серии Madas M16/RM NC

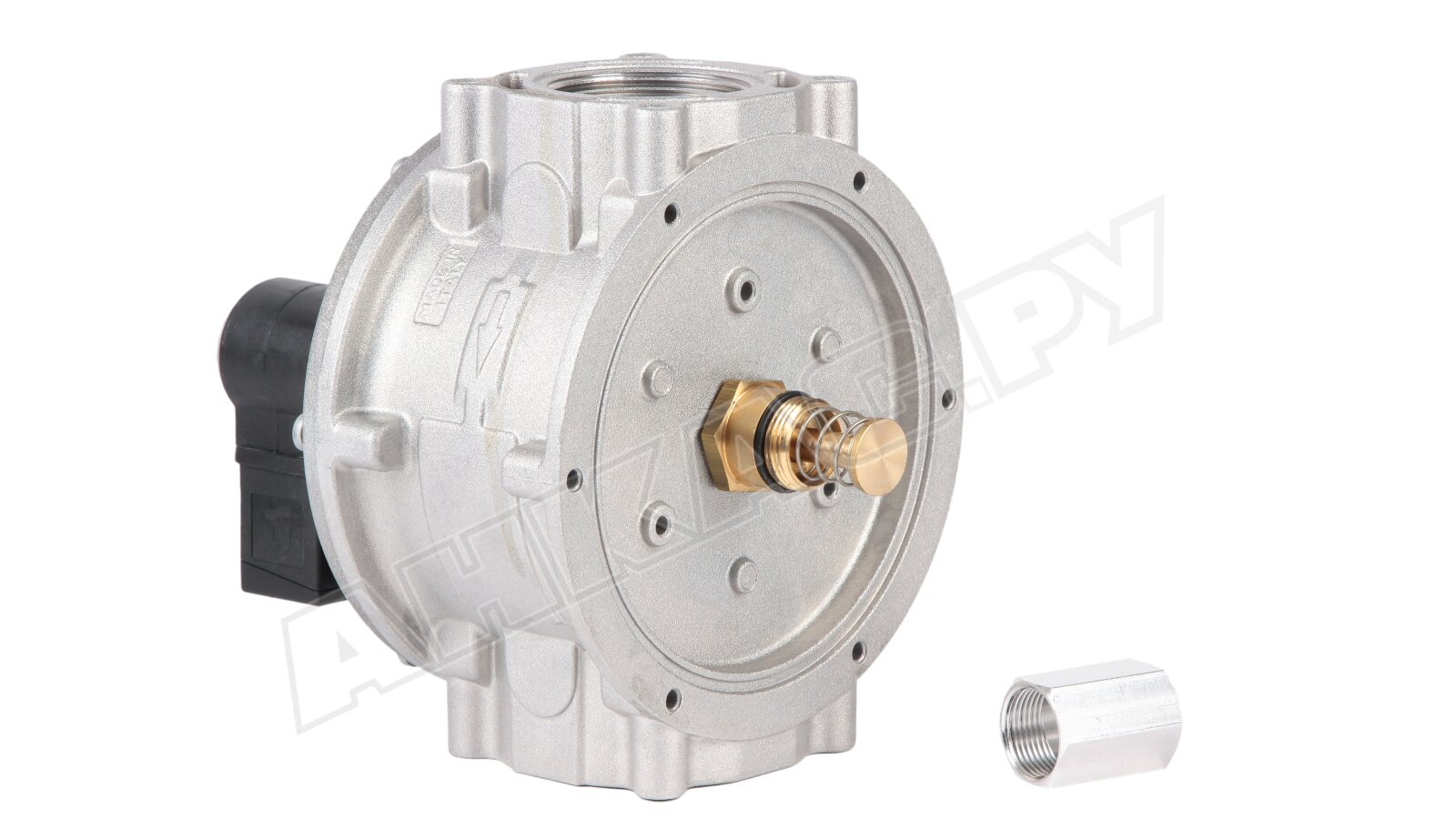

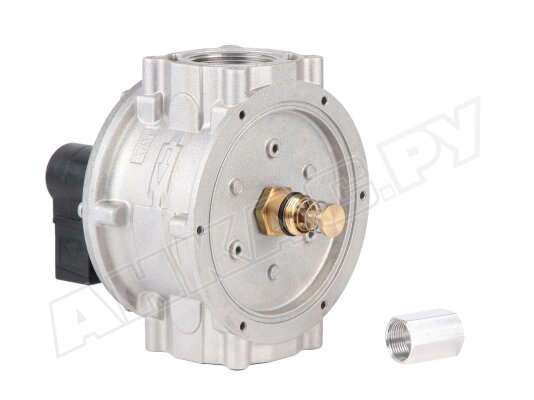

Электромагнитные газовые клапаны этой линейки являются нормально-закрытыми устройствами с ручным взводом. Открыты при поступлении напряжения на катушку. Закрыты при отключении питания. Быстро срабатывают при потере напряжения (< 1 сек.). Взвод выполняется с помощью ручной рукоятки, когда катушка находится под напряжением.

На клапан можно дополнительно установить индикаторный переключатель положения с беспотенциальными контактами, что позволит дистанционно контролировать текущую позицию (открыт/ закрыт).

В серию M16/RM NC входят электромагнитные клапаны с резьбовыми соединениями DN20-50, фланцевыми соединениями DN25-300, питанием от сети 12В, 24В, 230В, для газовых установок с давлением газа до 500 и 6000 мбар.

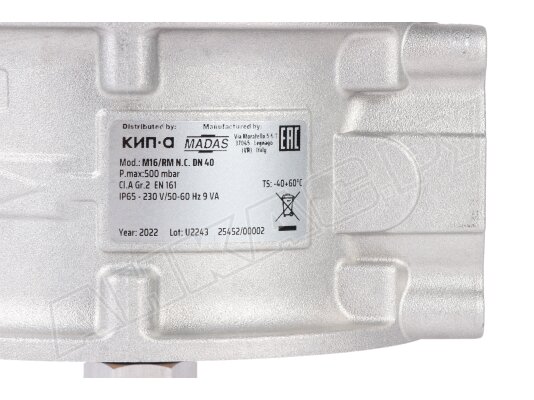

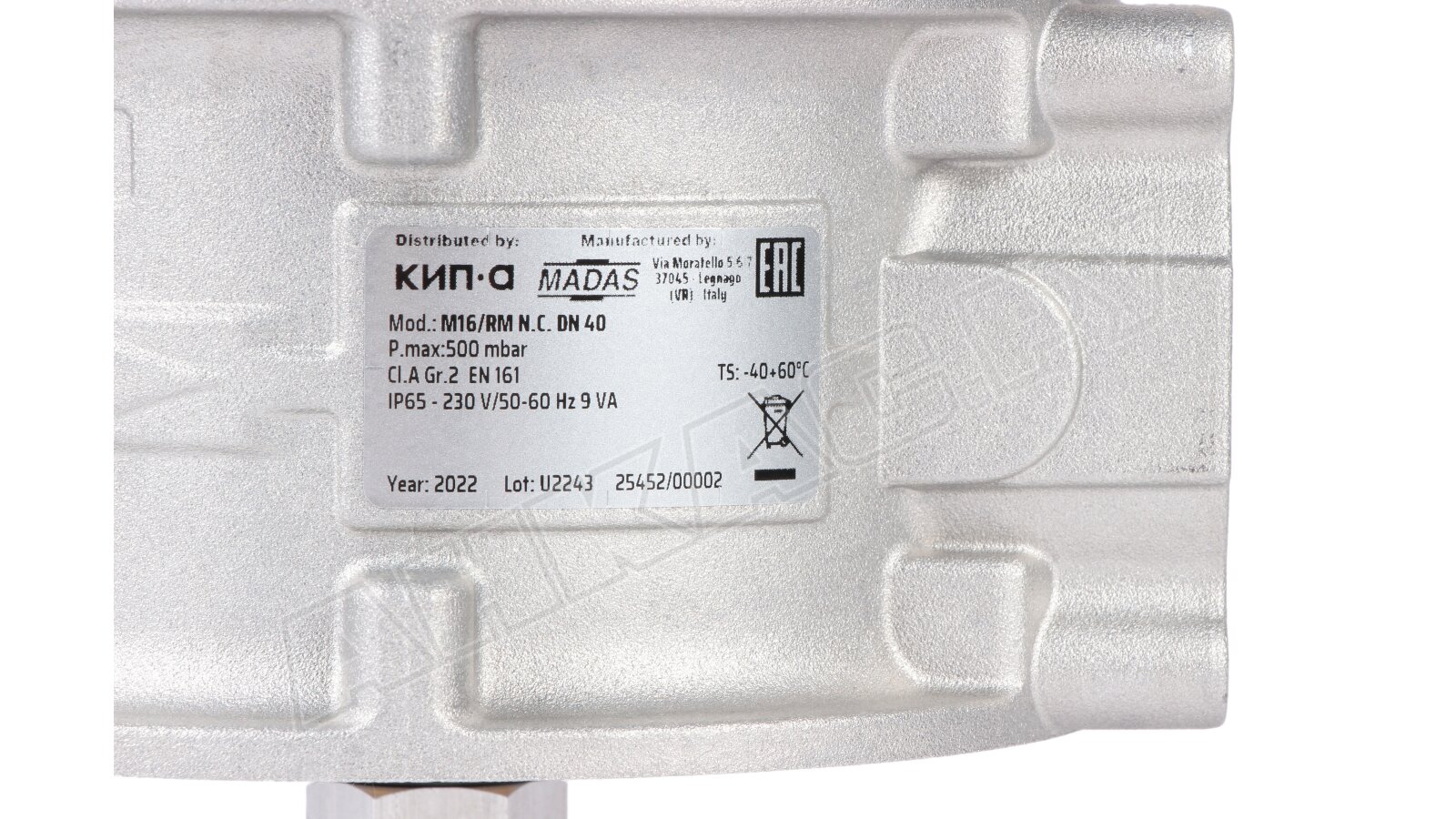

Основные данные:

• подключение к электросети 230 В, -15%, +10%, 50/60 Гц;
• максимальное давление входящего газа: 500 мбар;
• быстрое срабатывание, время закрытия < 1 сек.;
• монтаж с помощью резьбовых соединений Rp 1 ½";
• горизонтальное или вертикальное размещение, кроме вниз катушкой;
• количество рабочих циклов до замены: 6000 (10 лет и более).

Применение

Madas CM06C 008 служит для сборки промышленных газовых установок, котлов, теплогенераторов в качестве запорно-регулирующего устройства. Способствует безопасной и надежной работе оборудования.

Преимущества

• Конструкция высокой прочности. Литой алюминиевый корпус без сварных швов рассчитан на механические воздействия, высокое давление газа, перепады температур. Детали и уплотнения изготовлены из материалов с газонепроницаемыми свойствами: нержавеющей стали, алюминия, латуни, NBR-каучука.
• Всепогодность. Клапан стабильно выполняет свои функции при температурах -40...+60 °C, что расширяет возможности применения.

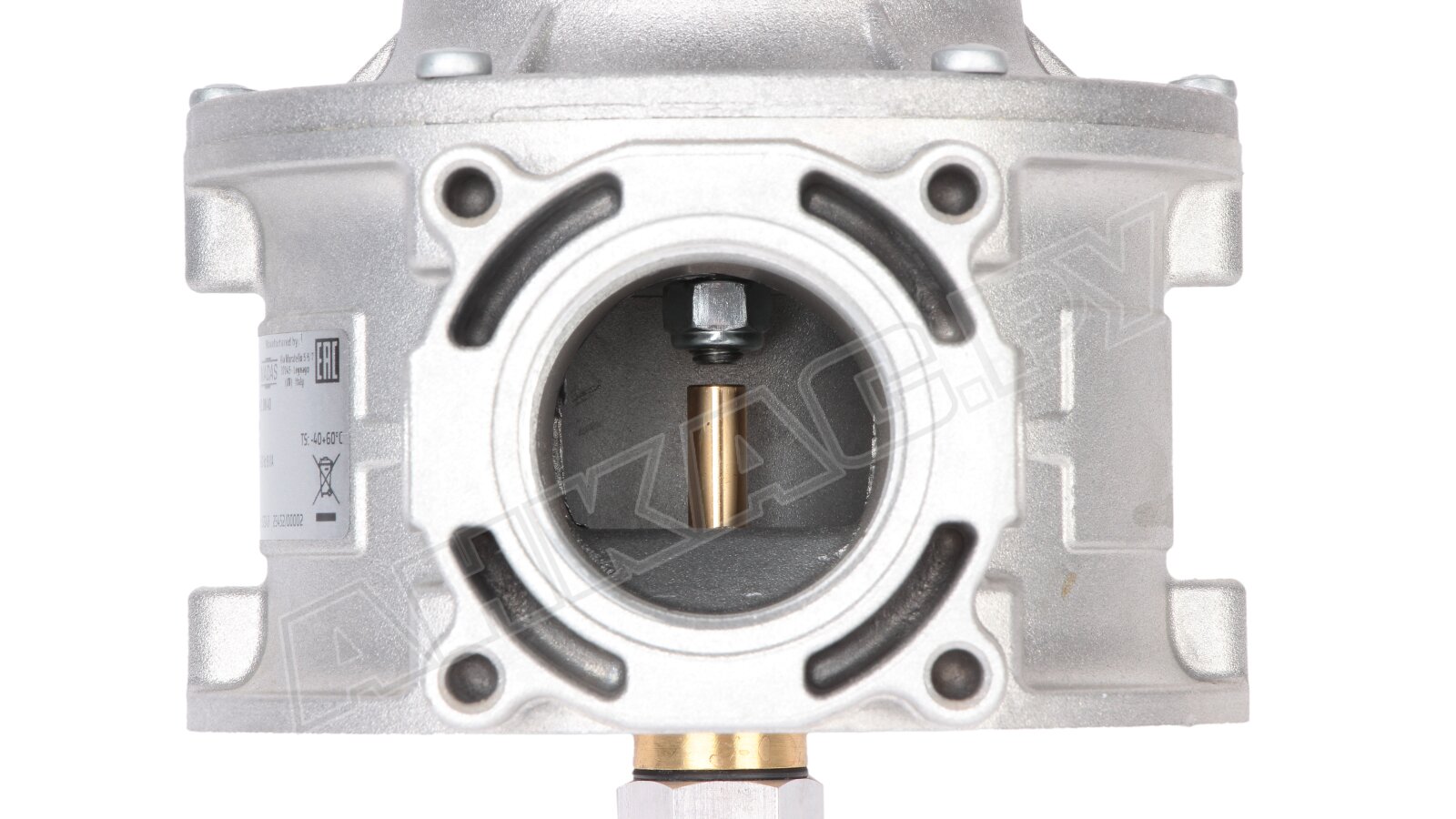

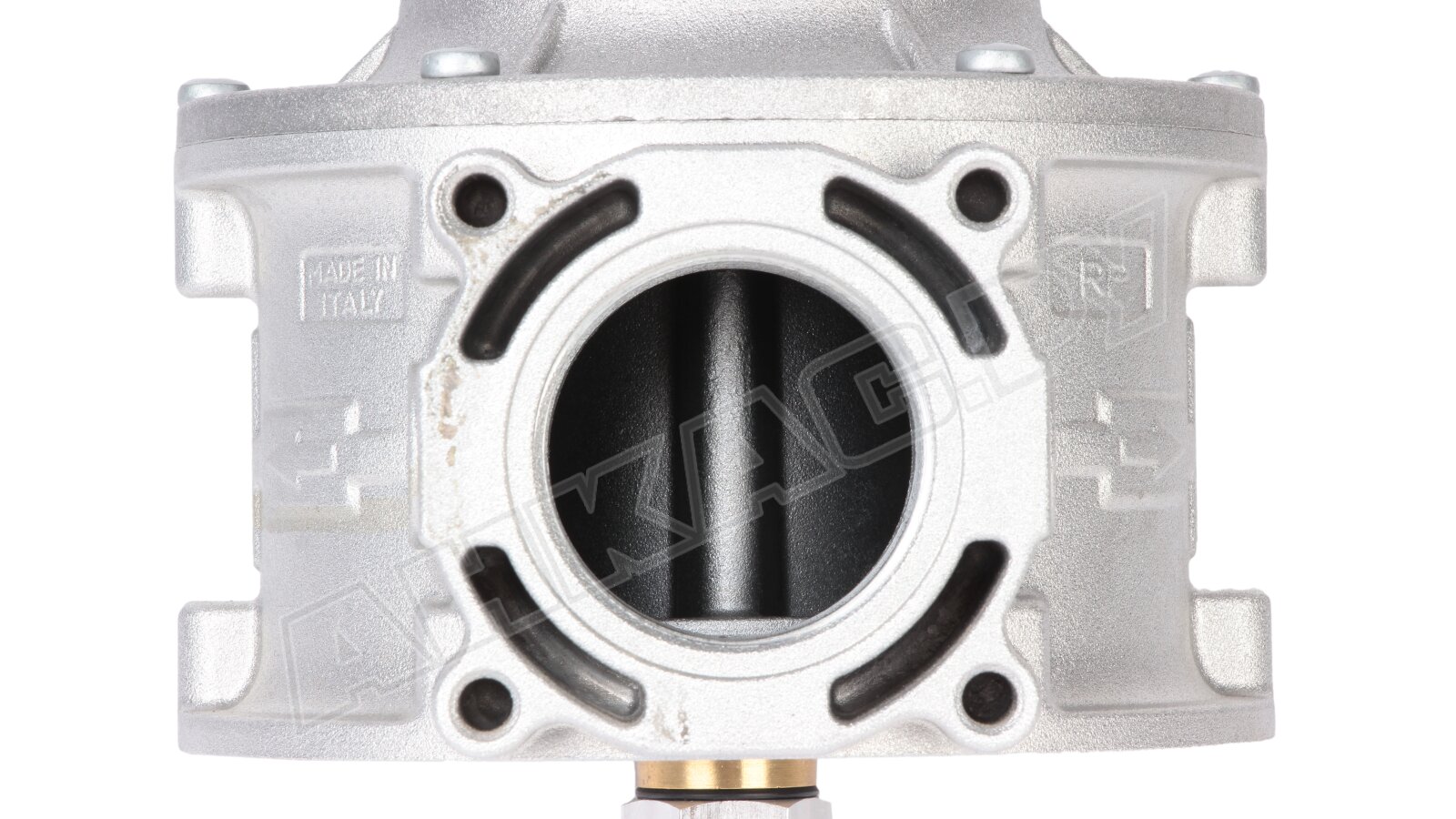

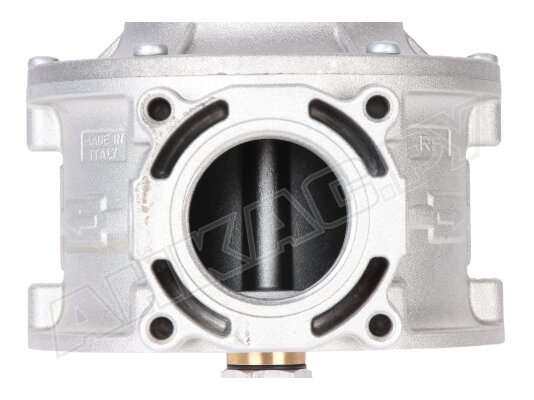

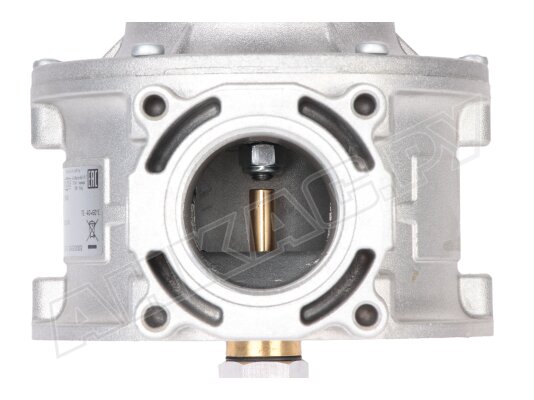

• Фильтрация потока. На входе в клапан размещена сетка, удерживающая посторонние частицы размером от 100 микрон.

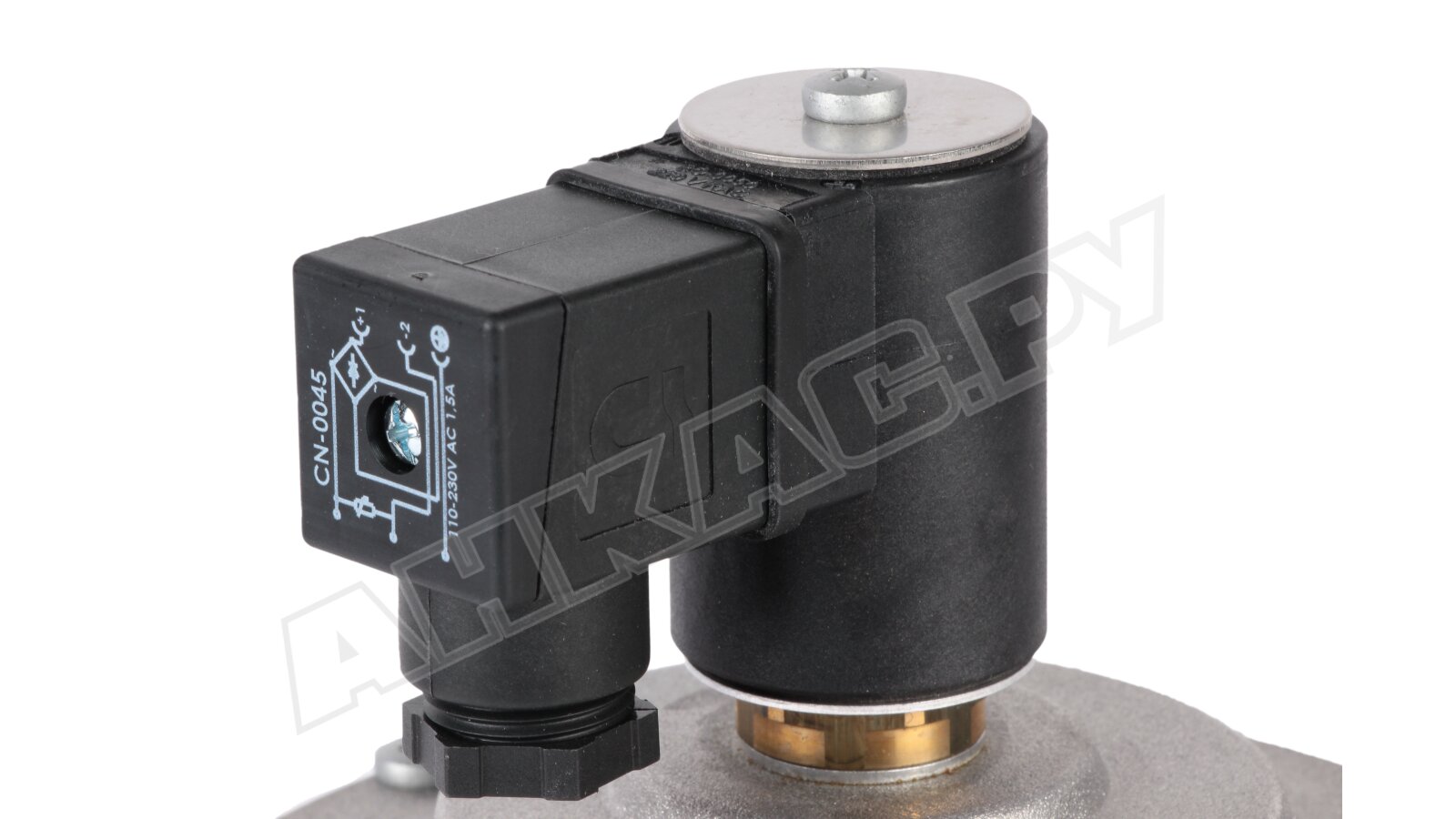

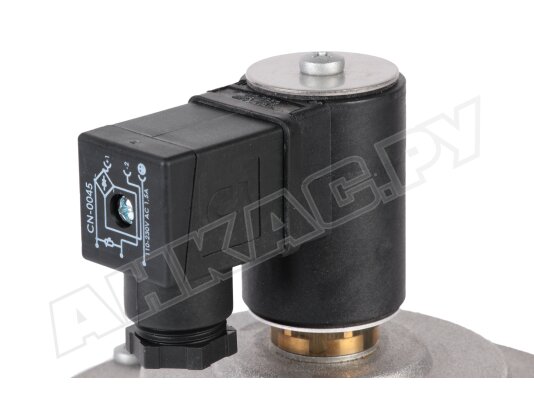

• Надежная защита корпуса от пыли/влаги. Электрические контакты полностью защищены от пыли и влаги при попадании на корпус струй воды (класс IP 65).

Место установки

Газовый клапан может устанавливаться в помещениях зоны 2 и на улице, за исключением мест, где внешняя среда может вызвать разрушение материалов корпуса, деталей и уплотнений. Madas M16/RM размещается преимущественно перед регулятором давления, с учетом стрелки, указывающей ход потока. При монтаже необходимо предусмотреть свободный доступ к рычагу взвода клапана.
