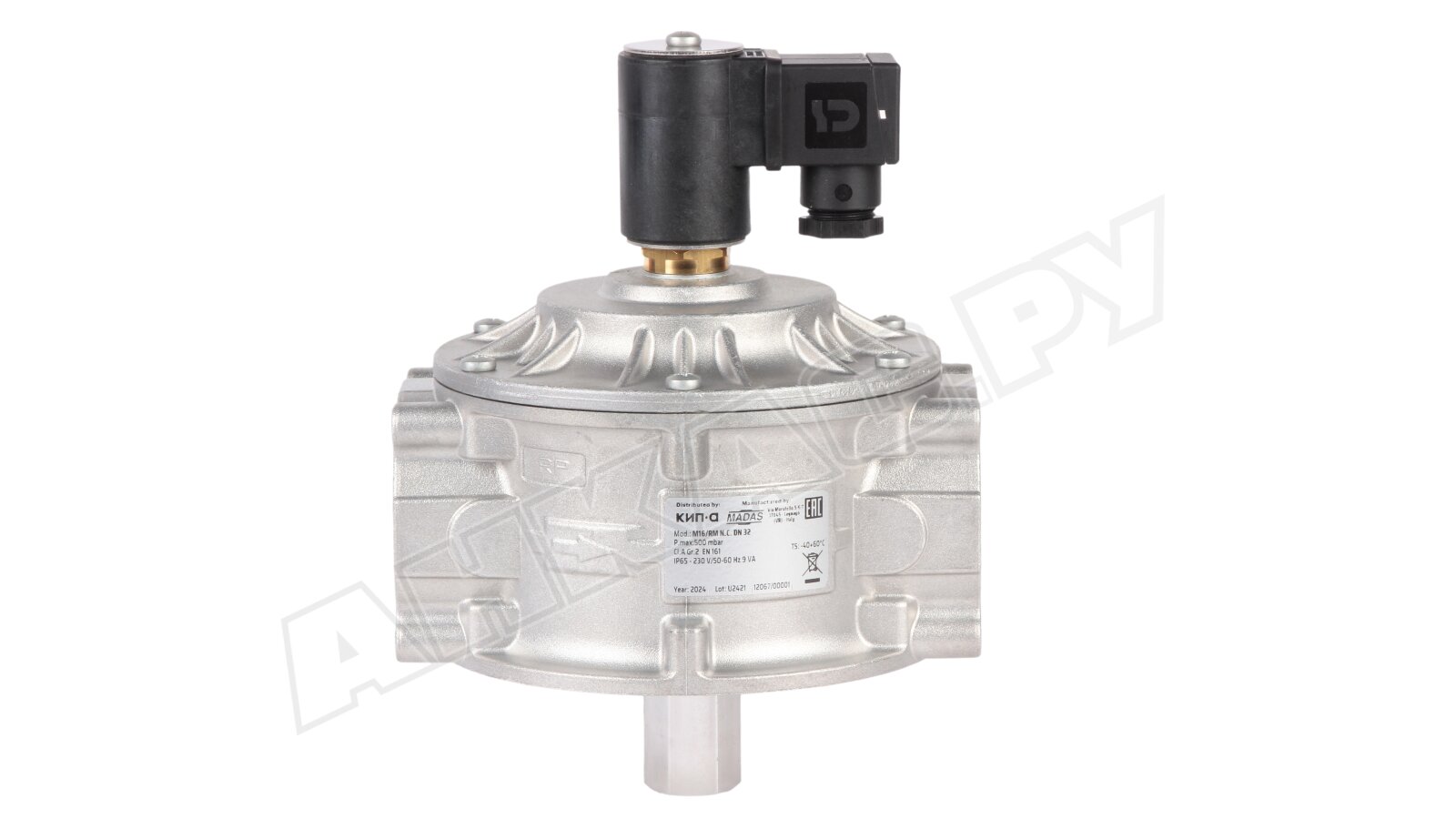

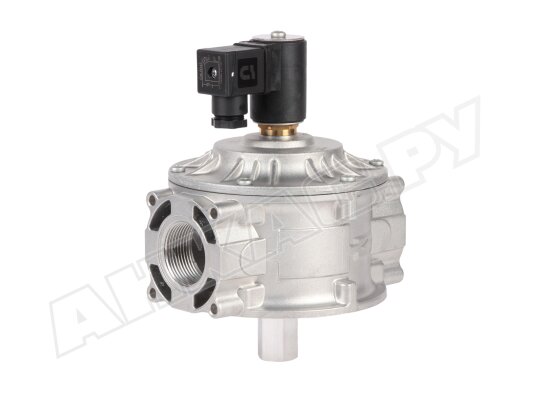

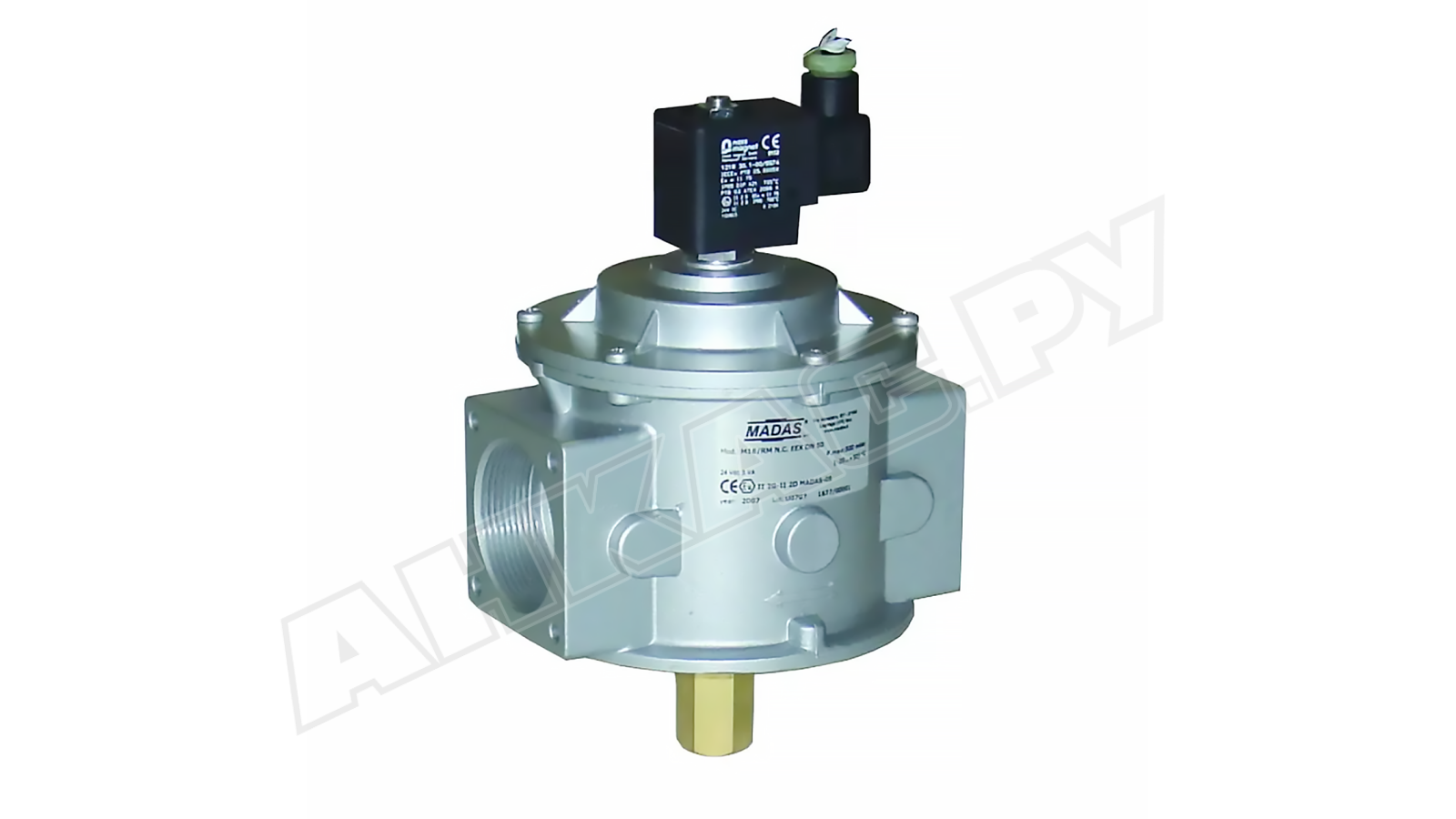

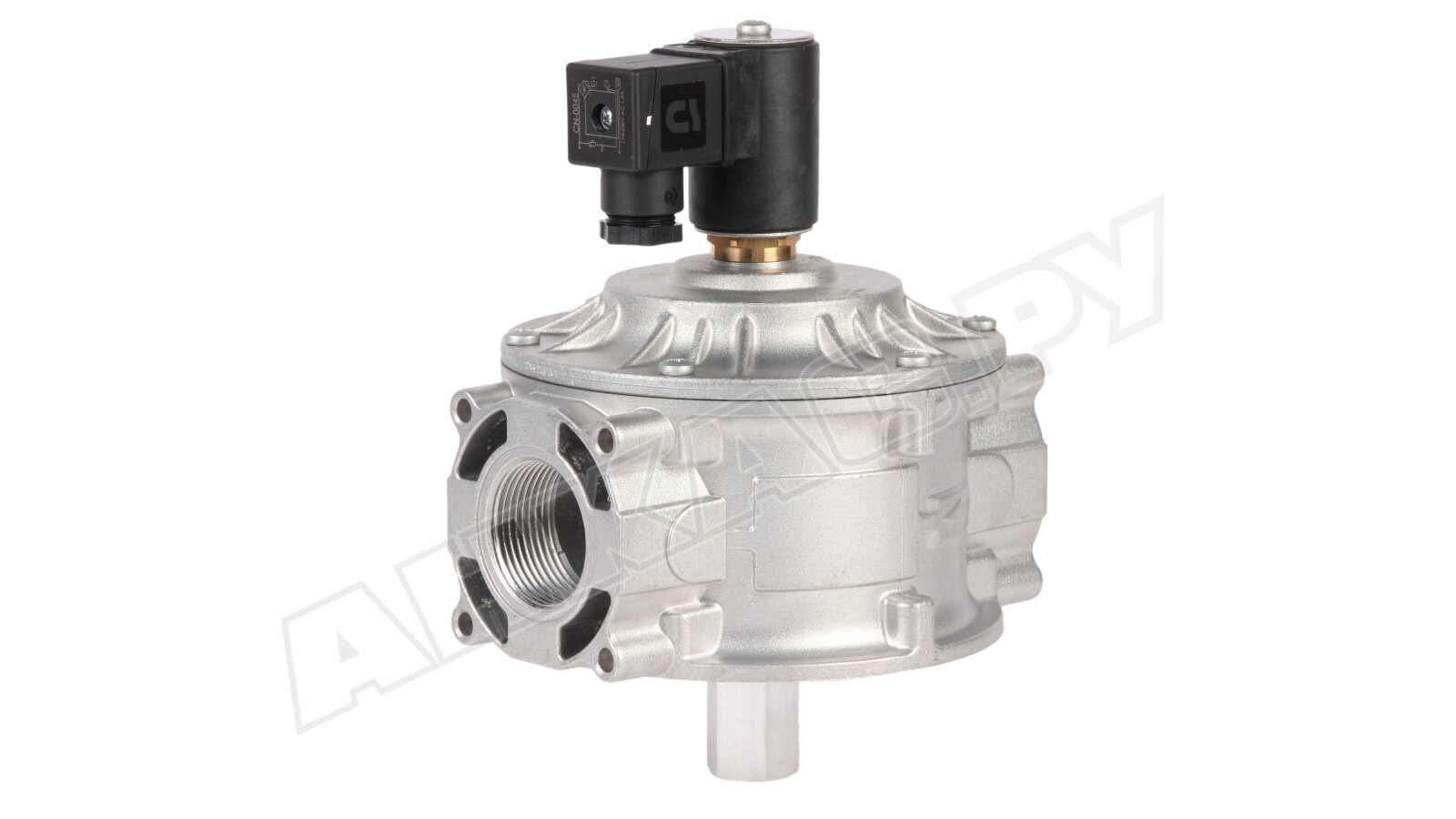

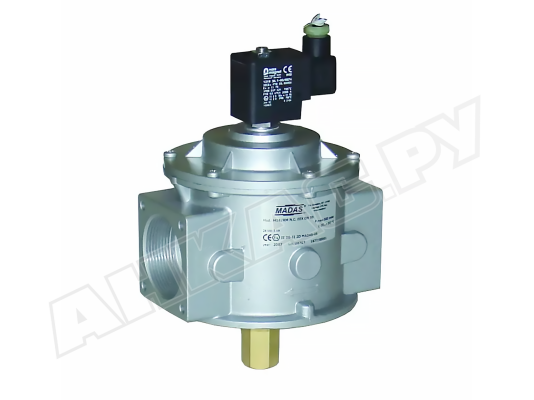

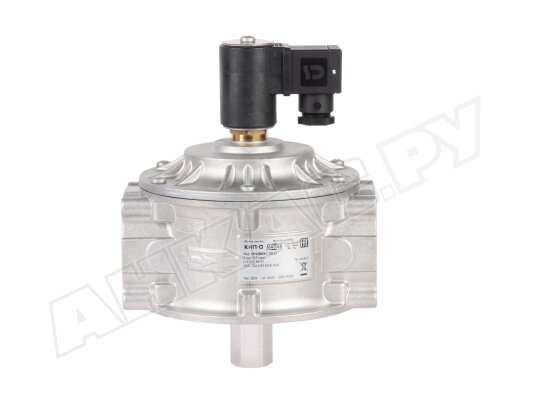

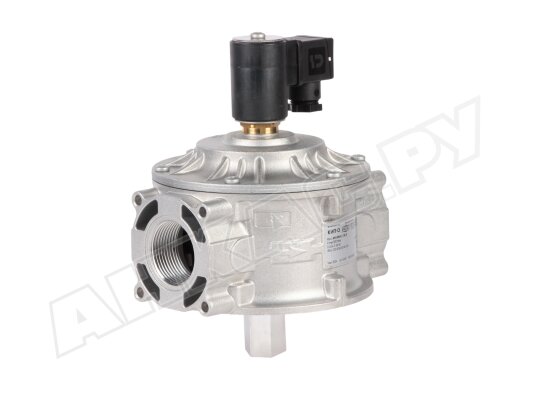

Газовый электромагнитный клапан Madas M16/RM N.C. DN32, 500 мбар

Газовый электромагнитный клапан Madas CM05C0036 008 пригоден для работы с метаном, сжиженным газом, азотом, воздухом (сухие газы). Обеспечивает быстрое автоматическое перекрытие потока газа, надежно герметизирует газопровод, исключает утечки. Открывается только вручную. Для дистанционного контроля за положением затвора оснащен индикатором.

Применение

Электромагнитный газовый клапан используется в качестве запорно-регулирующего устройства в трубопроводных магистралях, промышленных горелках с давлением газа до 500 мбар.

Особенности модели

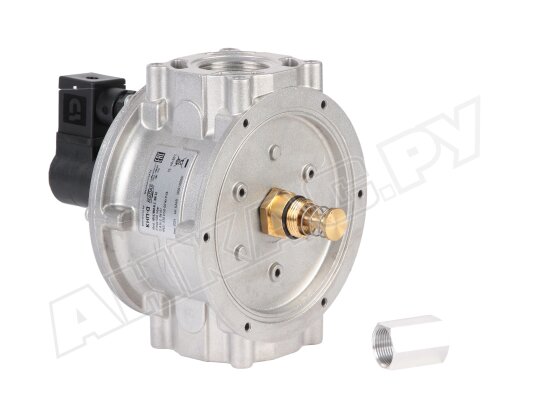

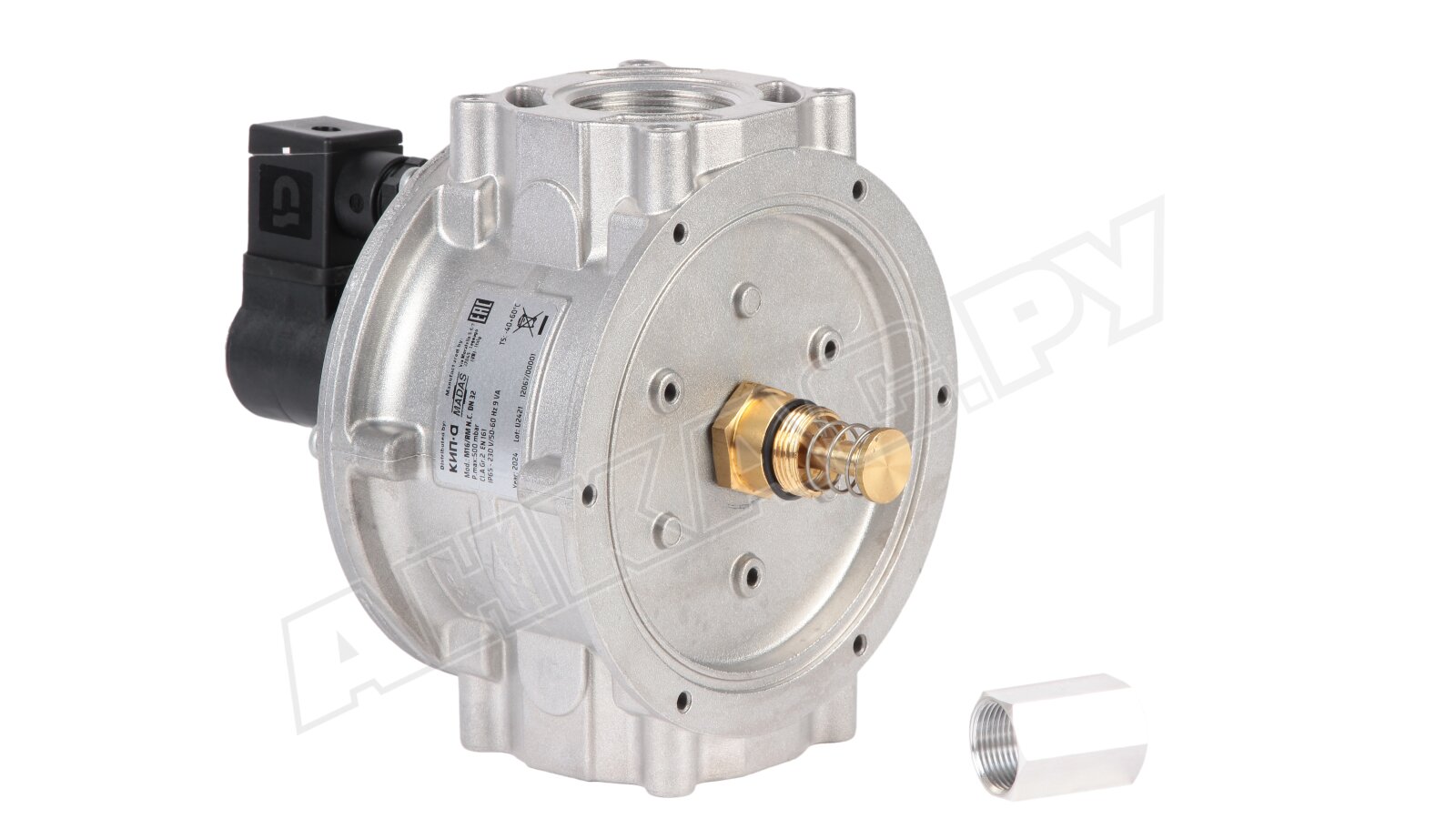

Madas CM05C0036 – нормально-закрытое быстродействующее устройство с ручным взводом. Срабатывает при потере напряжения в течение 1 секунды, надежно запирая поток. Открыт при поступлении на катушку рабочего напряжения. Взвод производится вручную с помощью рычага (катушка должна быть под напряжением). Не допускается резкое открытие клапана. Встроенный указатель положения упрощает контроль за закрытием клапана.

Основные рабочие характеристики:

• питание от сети 230 В, допустимые скачки -15%, +10%;
• давление газа в подающей магистрали: не более 500 мбар;
• отсечка потока при выключении электропитания в течение 1 секунды;
• класс А герметичности по стандарту EN 161;
• температуры эксплуатации: -40...+60 °C;
• установка в систему с помощью резьбовых соединений Rp 1 1/4";
• ресурс эксплуатации: 6000 циклов (от 10 лет);
• горизонтальное или вертикальное размещение (катушкой вверх).

Устройство и материалы

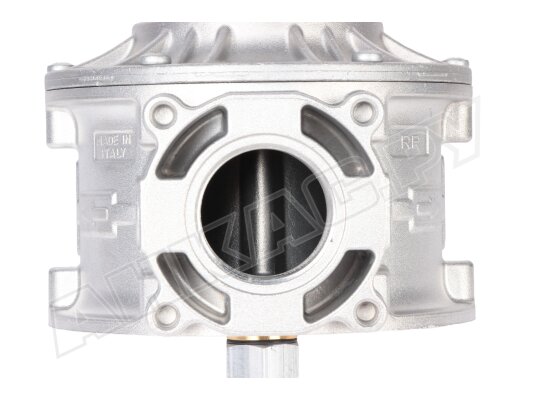

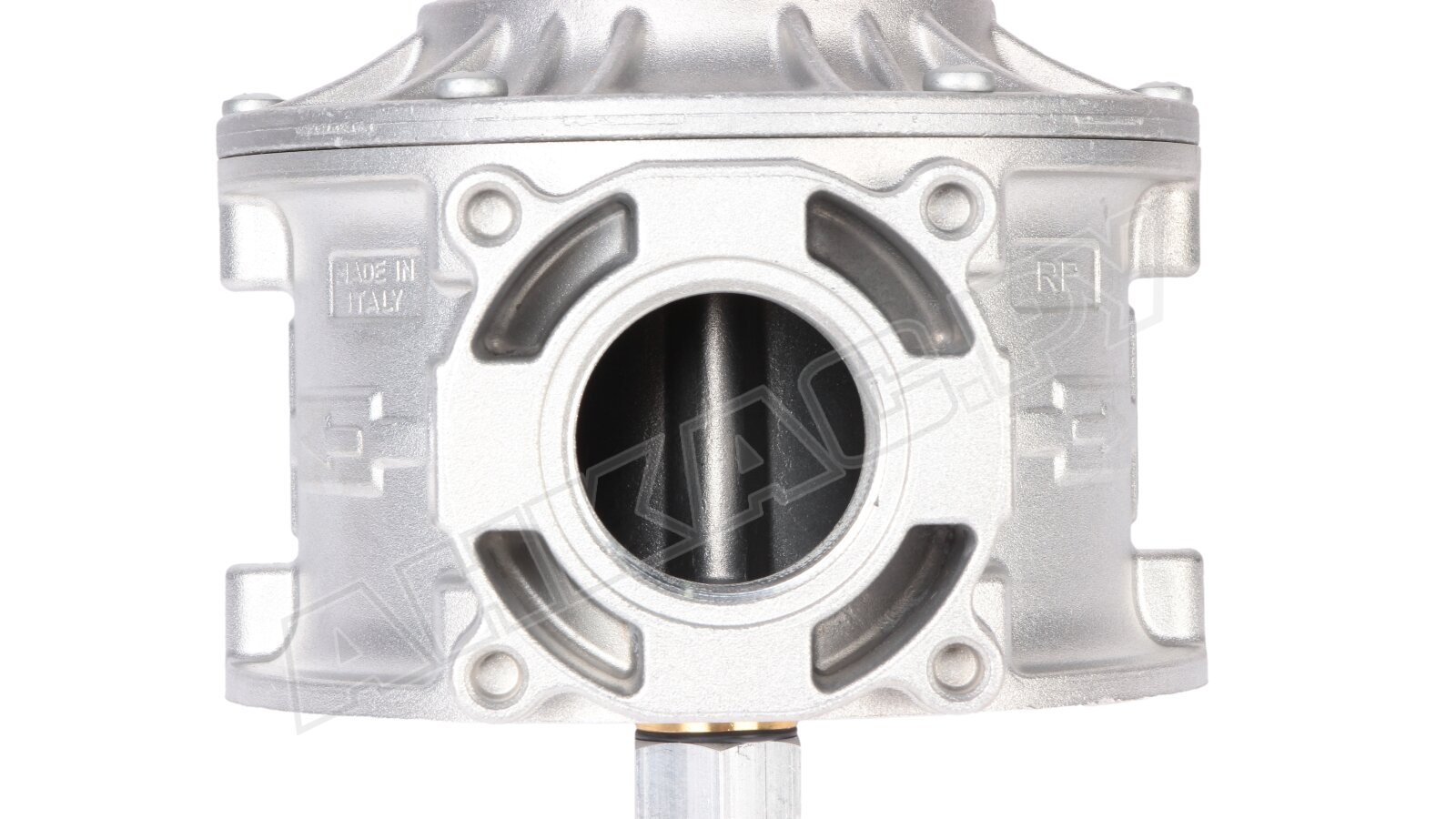

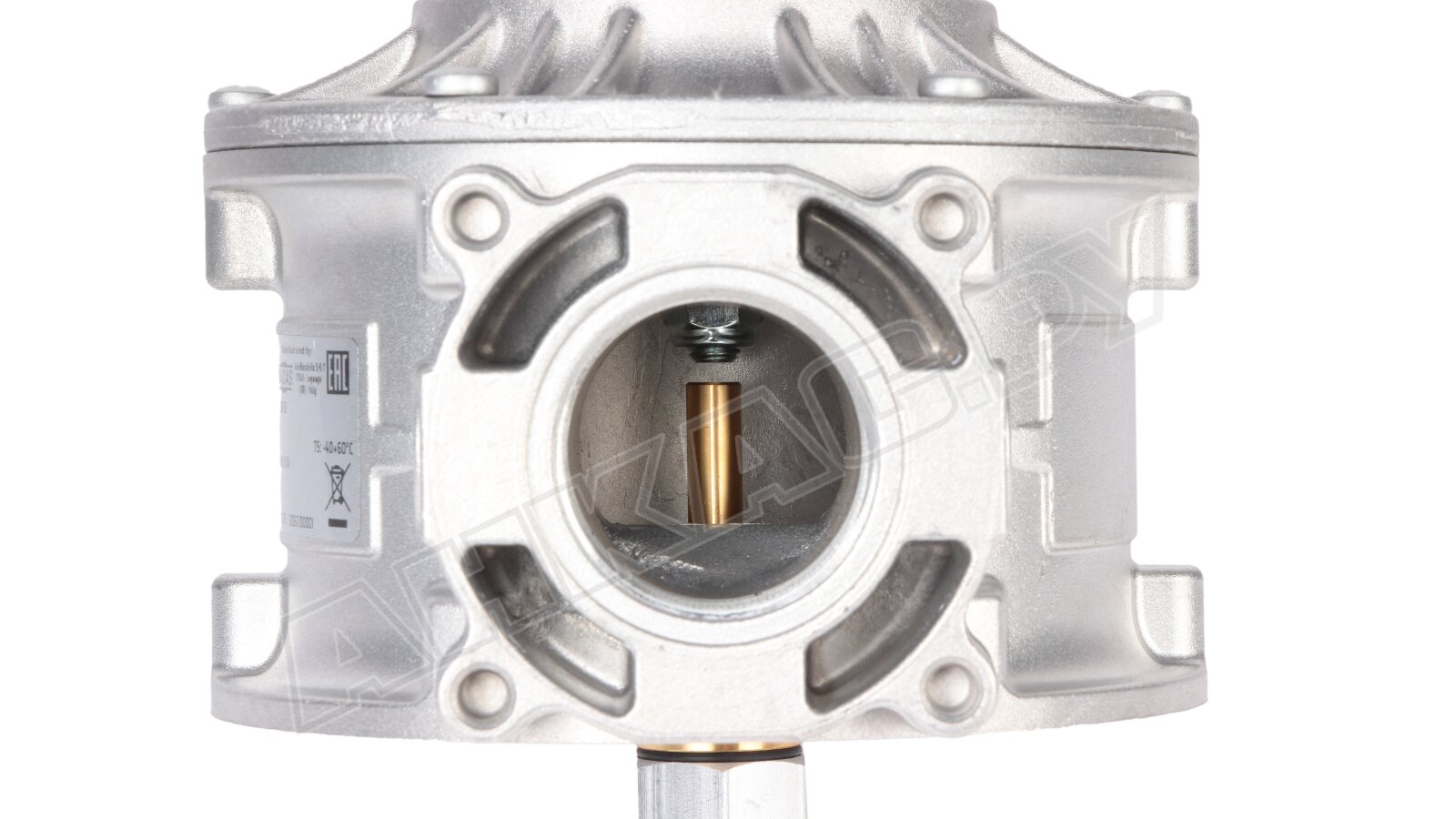

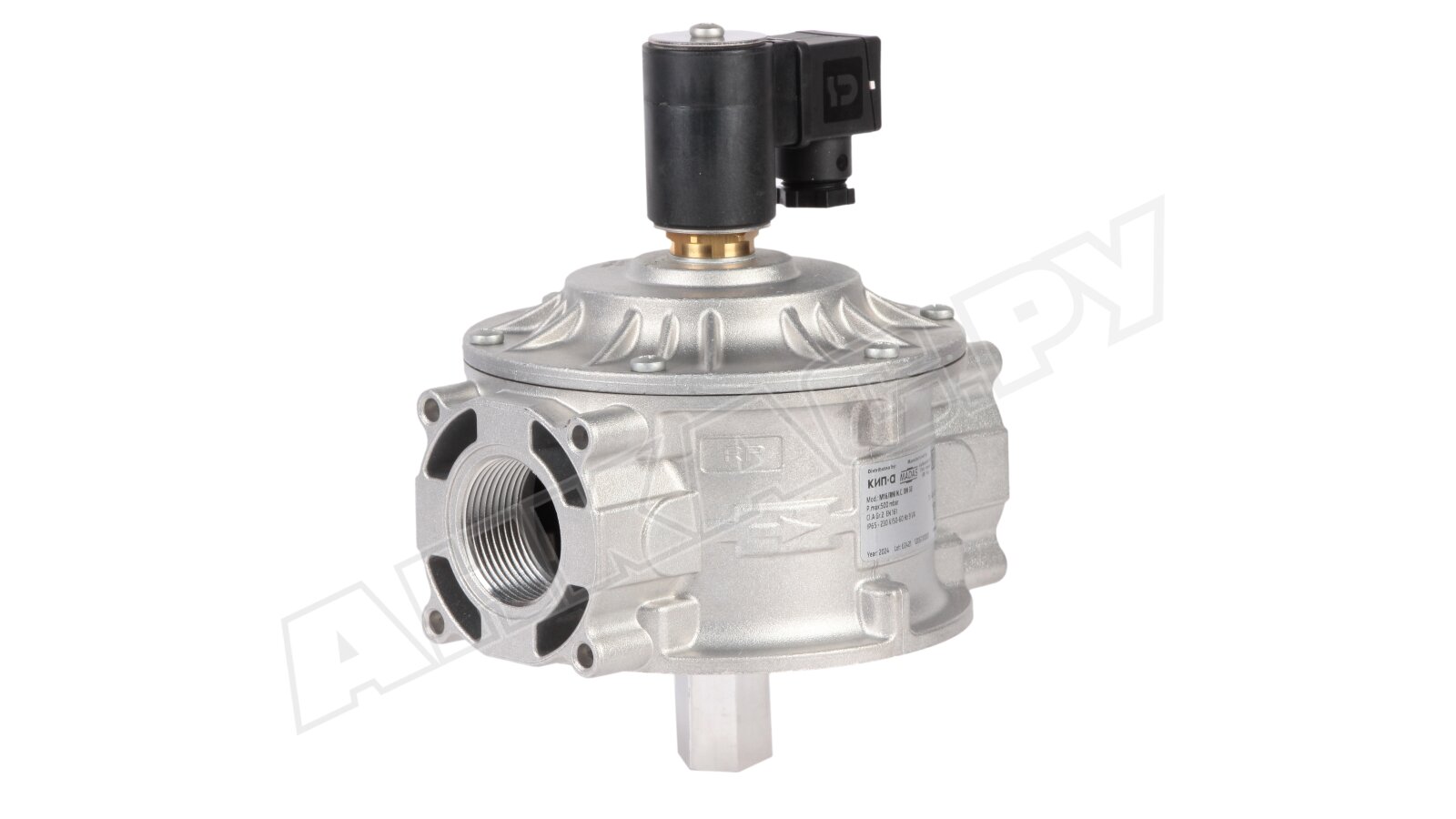

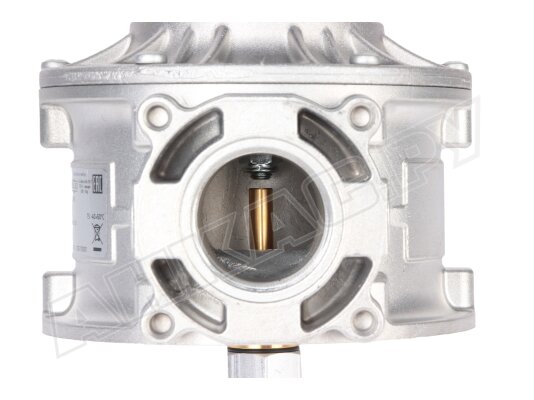

Электромагнитный газовый клапан собран в литом алюминиевом корпусе с резьбовыми соединениями (внутренняя резьба). Произведен из коррозиестойких, газонепроницаемых материалов: нержавеющей стали, алюминия, латуни, NBR-каучука. Оснащен обслуживаемой сеткой, удерживающей твердые частицы размером от 100 микрон, способные привести к потере герметичности и повреждениям клапана.

Пыле- влагонепроницаемость корпуса класса IP65 обеспечивает бесперебойную работу арматуры в сложных промышленных условиях и на открытом воздухе.

Преимущества

• Быстрое и надежное перекрытие трубопровода.
• Литой корпус высокой прочности для промышленных условий эксплуатации.
• Пыле-, влагонепроницаемость внешней оболочки класса IP65.
• Встроенный сетчатый фильтр.
• Индикаторный переключатель для контроля положения.
• Морозо-, теплостойкое исполнение.

Место установки: зоны 2 по классификации взрывоопасных зон (помещения, открытые площадки). Внешняя среда не должна оказывать агрессивное воздействие на материалы конструкции. При монтаже необходимо совместить стрелку на корпусе с направлением течения газа и предусмотреть место для свободного доступа к механизму взвода.

Широкая линейка Madas

В линейку Madas M16/RM NC входят газовые электромагнитные клапаны с различными типами и размерами соединений, питанием от сети 12В, 24В, 230В, для установок с максимальным давлением газа 500 и 6000 мбар.
