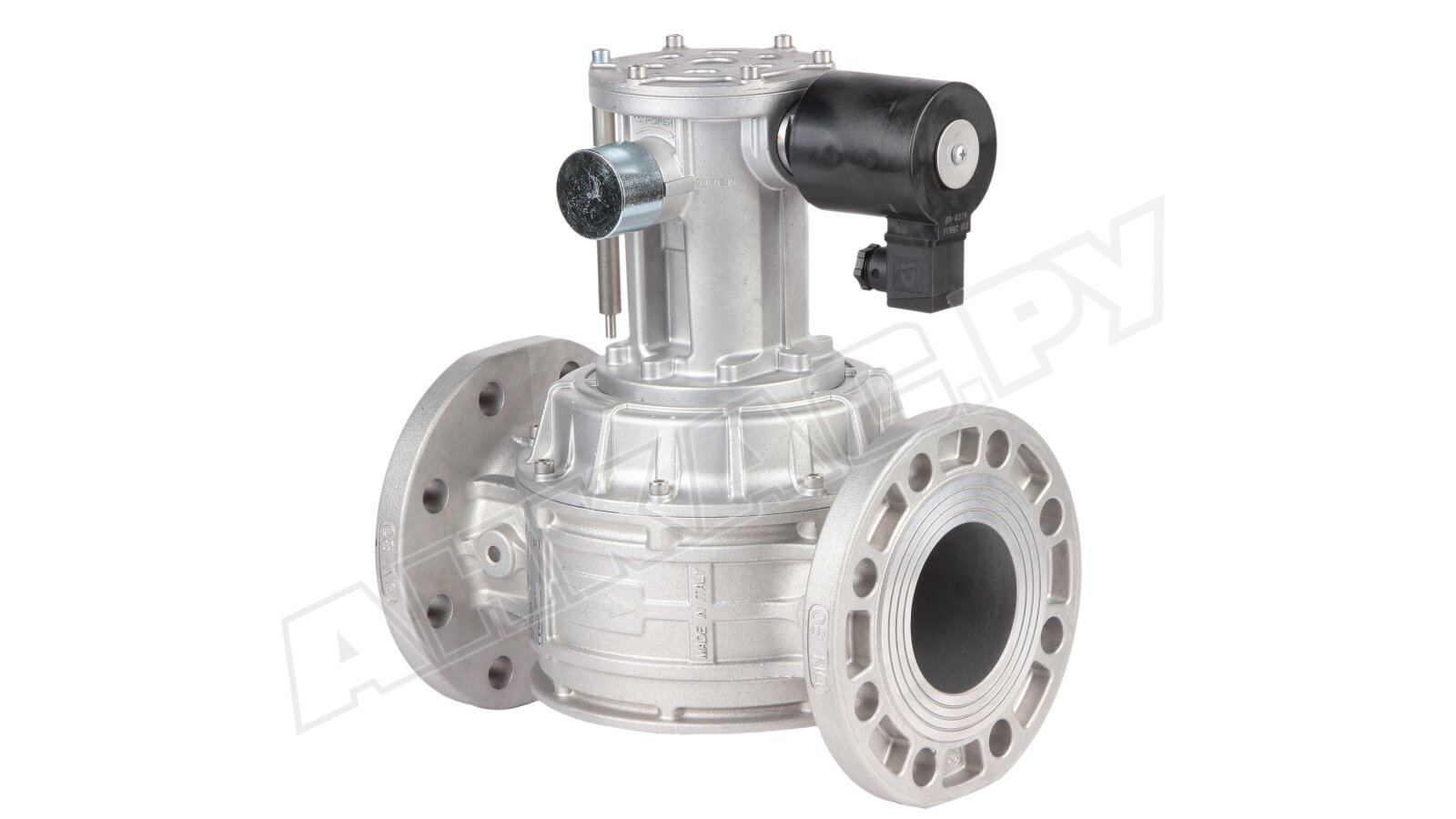

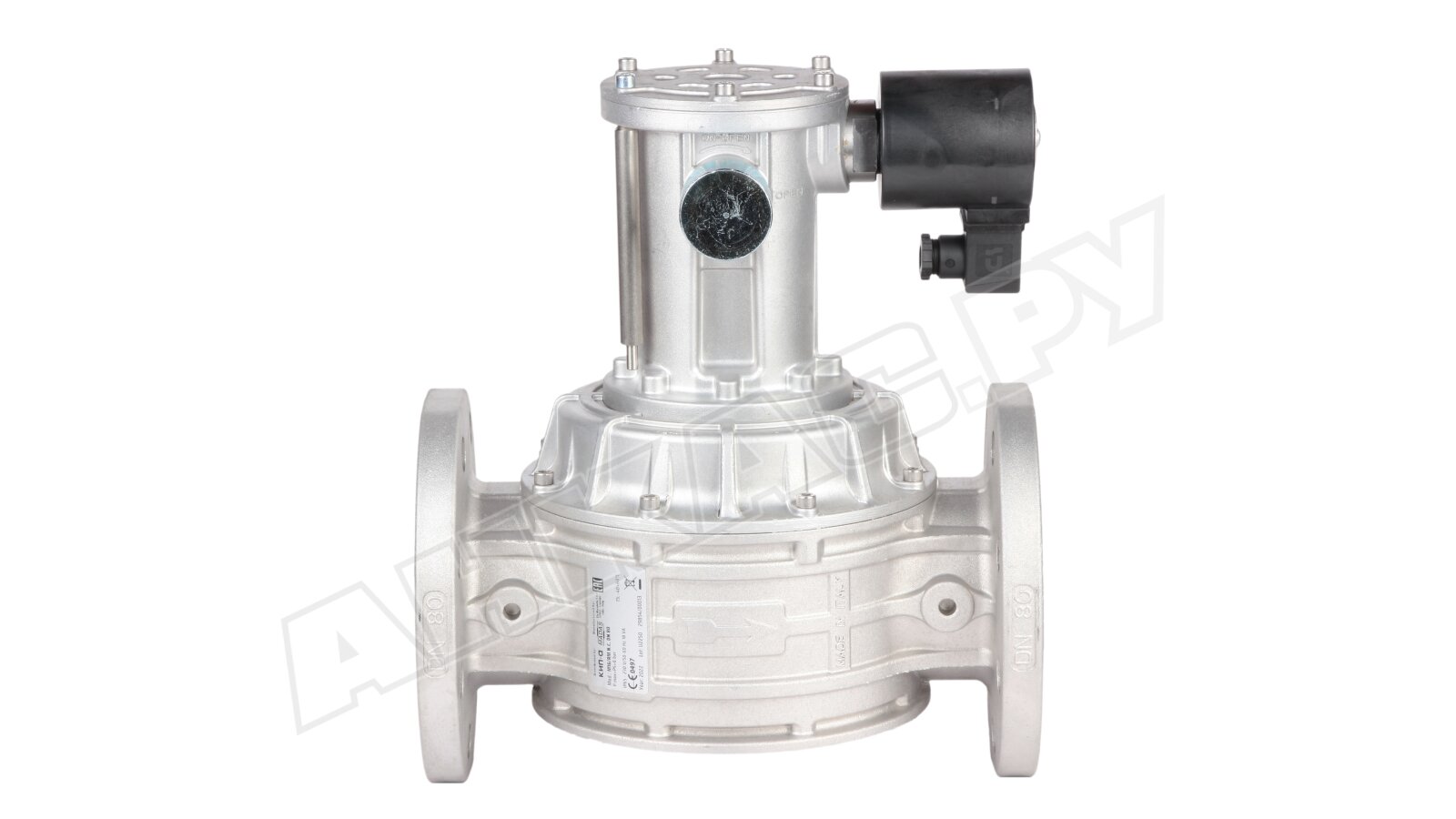

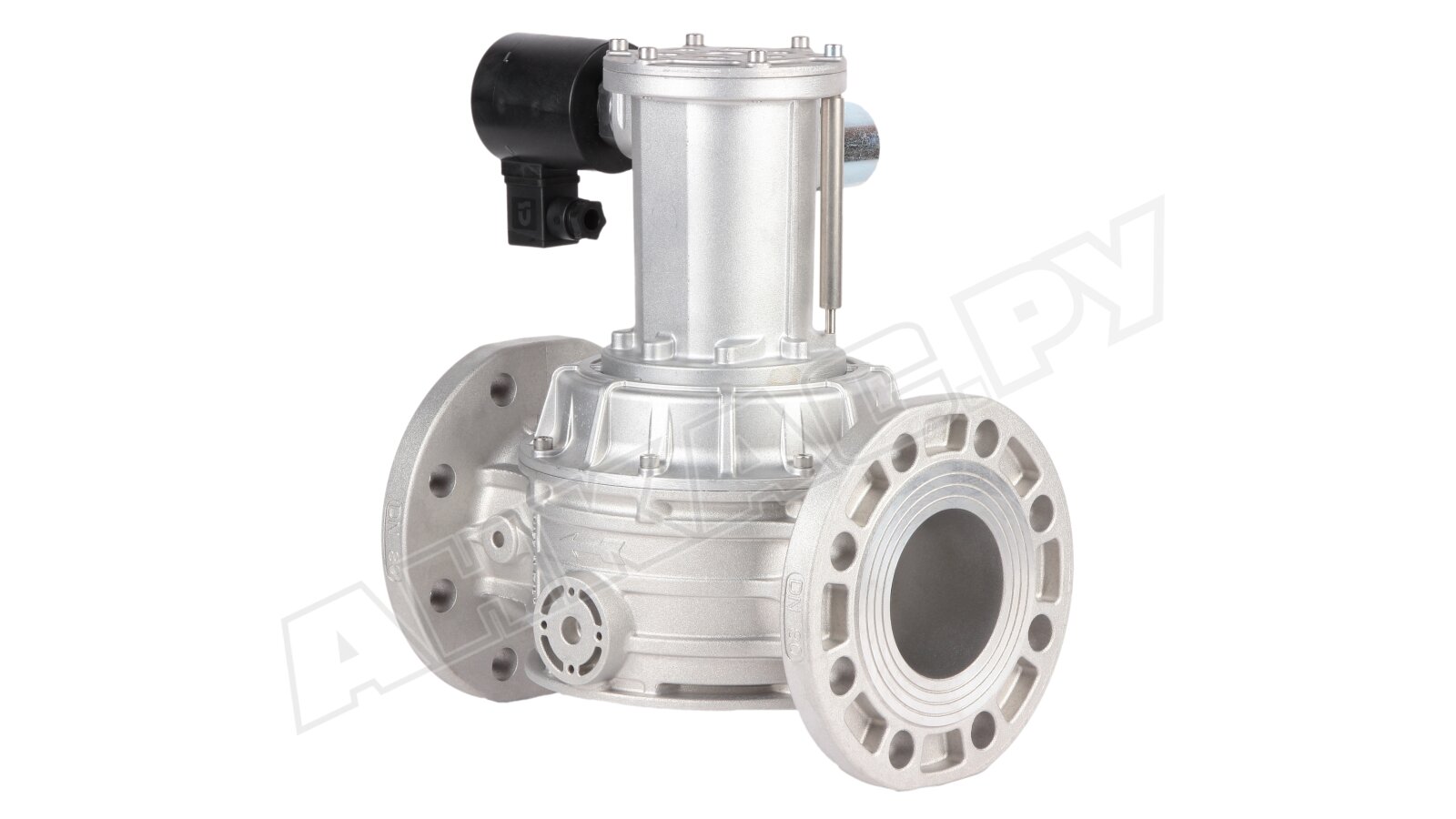

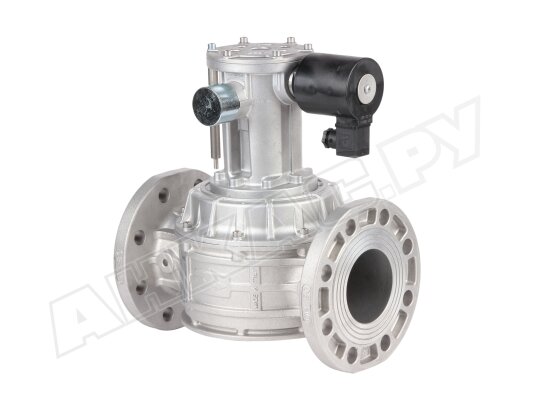

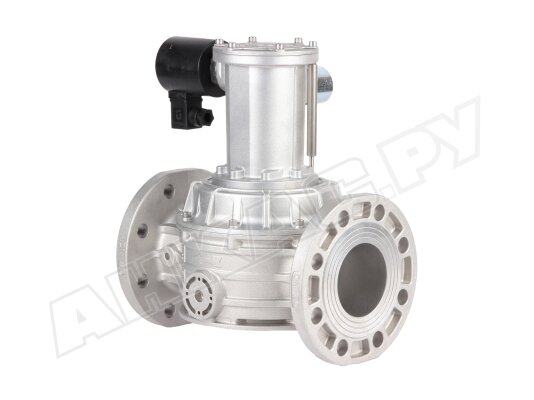

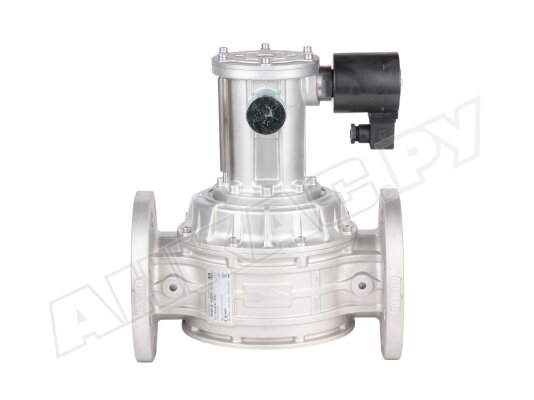

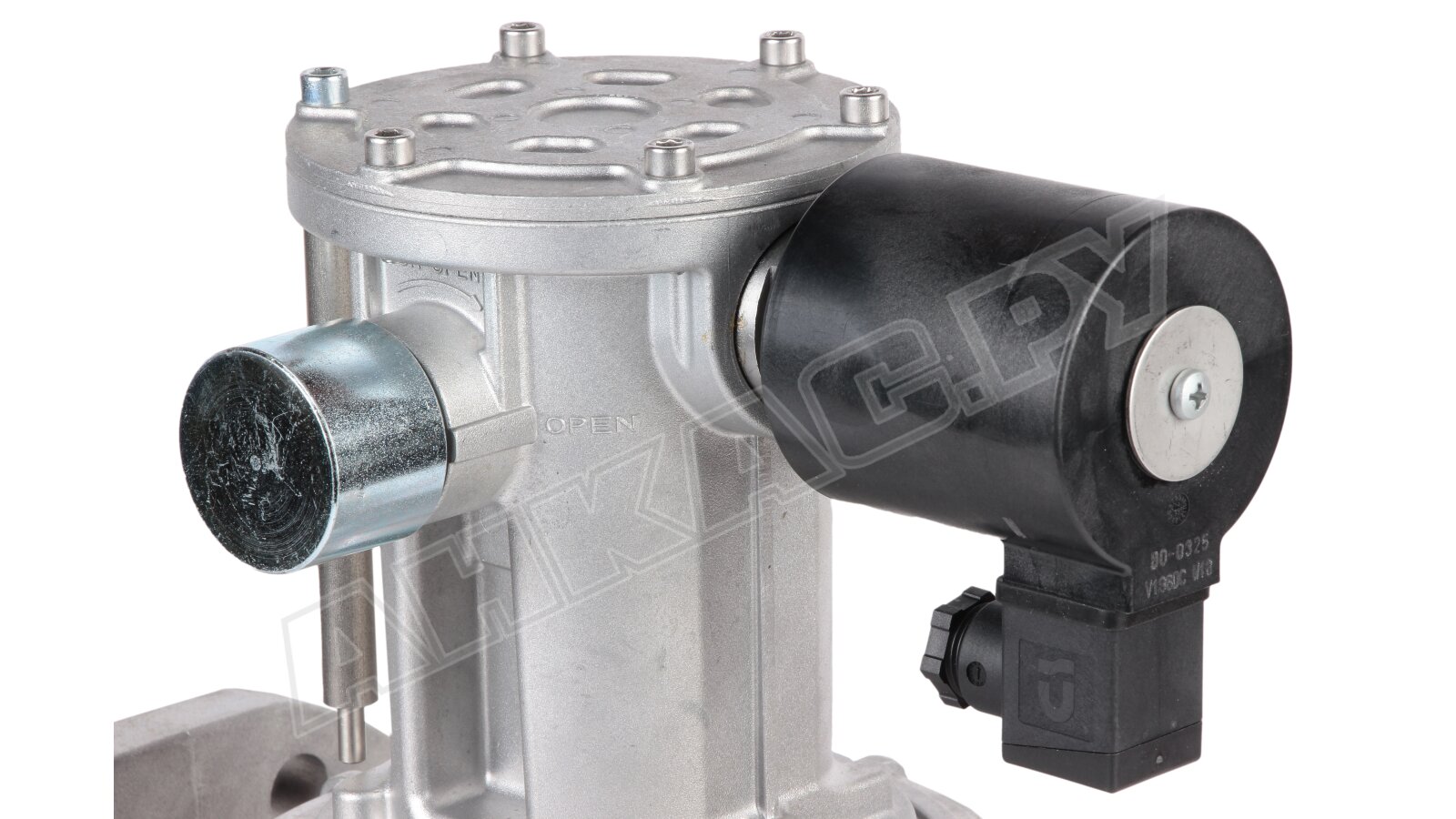

Газовый электромагнитный клапан Madas M16/RM N.C. DN 80 6 бар

Газовый электромагнитный клапан Madas CX09C0000 008 используется в промышленных установках для управления подачей газа на горелку. Выполняет функцию запирания потока, обеспечивая безопасную эксплуатацию газового оборудования. Закрывается при потере электропитания, открывается вручную.

Подробнее о газовом э/м клапане

• Madas CX09C0000 – нормально-закрытый клапан класса «А» герметичности по EN 161. Отсекает поток в течение 1 сек. при поступлении напряжения 230 В, -15%, +10%.
• Рассчитан на работу с природным газом, сжиженным газом, воздухом, азотом (сухие газы). По запросу возможно исполнение для биогаза и попутного газа.

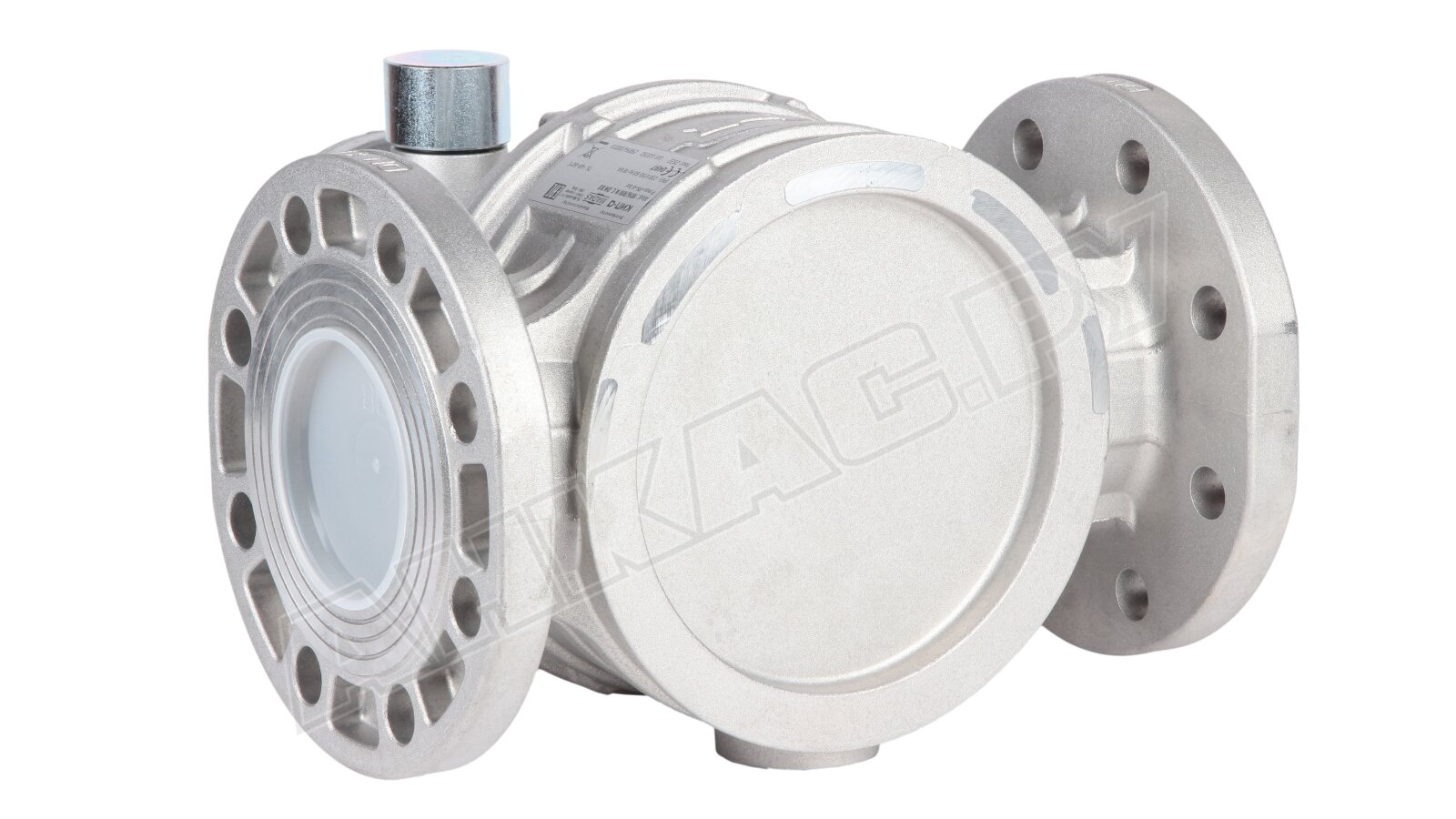

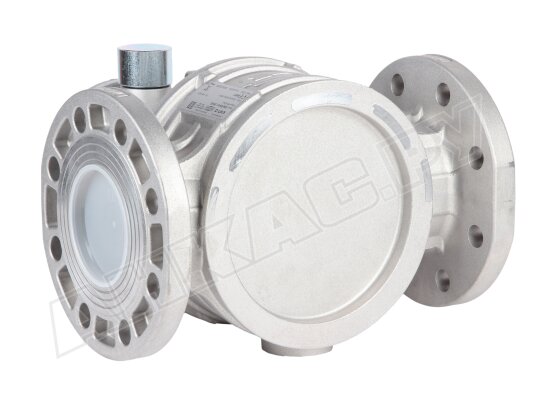

• Корпус э/м клапана изготовлен из алюминиевого литья. Благодаря отсутствию сварных швов и коррозиестойким свойствам сплава обеспечивает безопасную работу с газом в магистралях с давлением до 6 бар.
• Уплотнения из NBR-каучука не пропускают газ, исключая риск утечек газа. Материал конструктивных элементов: нержавеющая оцинкованная сталь, алюминий, латунь.

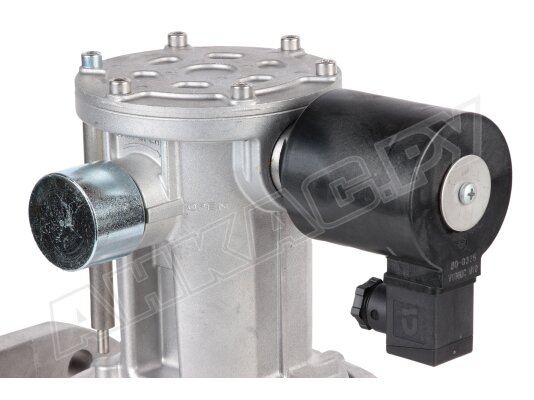

• Электрические компоненты защищены по стандарту IP 65, что обеспечивает безопасное функционирование в условиях улицы и помещениях котельных.

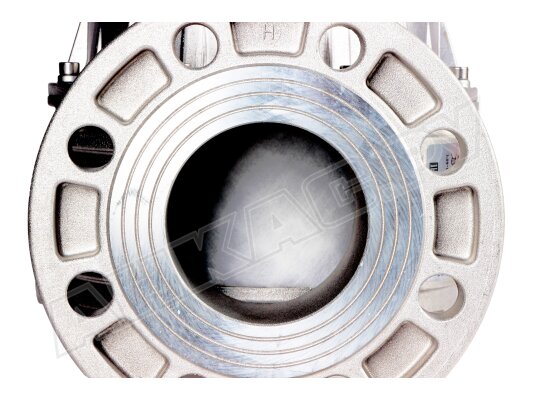

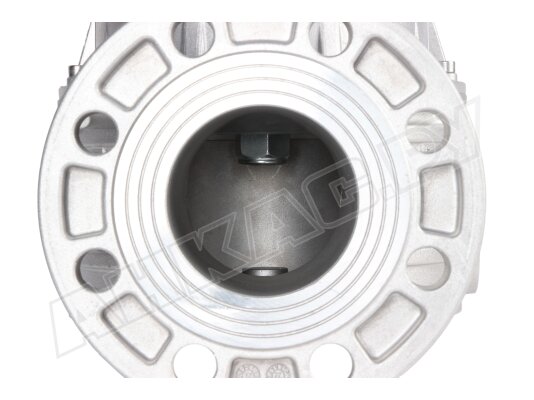

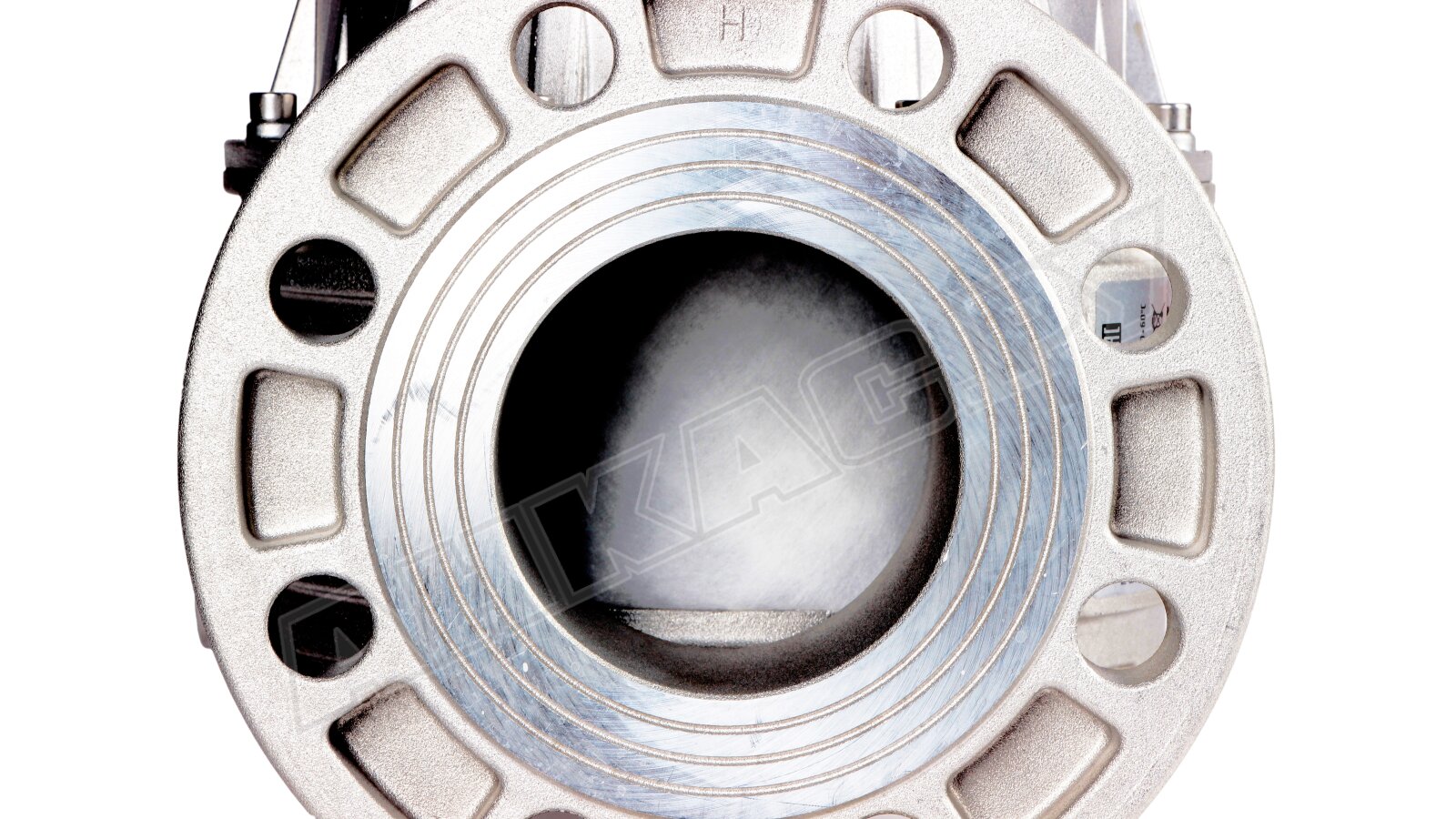

• На входе установлен обслуживаемый сетчатый фильтр для дополнительной защиты клапана и последующих устройств от повреждений твердыми частицами размером от 50 микрон.
• Конструкция э/м клапана рассчитана на всепогодную эксплуатацию. Диапазон операционных температур: -40...+60 °C.

Применение

Газовый э/м клапан Madas M16/RM обеспечивает запорную функцию в магистральных трубопроводах и горелках промышленного котельного оборудования с давлением газа до 6 бар.

Особенности размещения

Э/м газовый клапан нельзя устанавливать в местах с агрессивной внешней средой во избежание разрушения материалов конструкции и уплотнений, и связанных с этим рисков утечек.

Монтаж в систему

Электромагнитный клапан монтируется на горизонтальные и вертикальные трубопроводы с учетом размещения механизма взвода выше газовой трубы или на одном уровне. Для правильного позиционирования запорной арматуры на корпус нанесена стрелка, указывающая ход потока. Для удобства открытия клапана необходимо предусмотреть свободный доступ к рычагу взвода.

Преимущества

• Быстрое закрытие и надежная герметизация потока.
• Применение для систем с высоким давлением газа, до 6 бар.
• Литой бесшовный корпус.
• Уровень пыле-, влагозащиты касса IP65.
• Всепогодная эксплуатация.
• Дополнительная защита в виде сетчатого фильтра.

Техобслуживание

При эксплуатации запорной арматуры необходимо периодически очищать фильтр от грязи, заменять, при необходимости, резиновую прокладку крышки.
