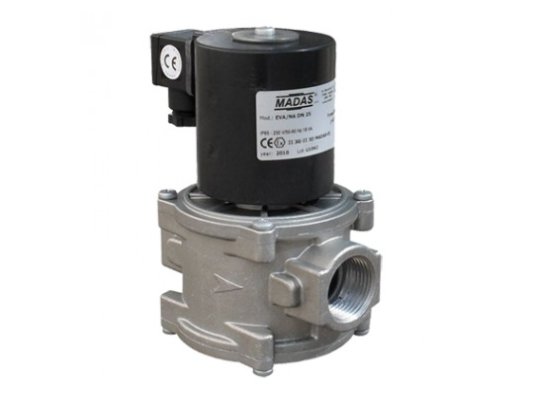

Газовый электромагнитный клапан Madas EW250066 108

Газовый электромагнитный клапан Madas EW250066 108 входит в состав системы автоматизированного управления подачей газа на промышленную горелку. Быстро и герметично перекрывает поток. Подготовлен для установки индикатора положения. Рассчитан на давление рабочей среды 1 бар.

Подробнее о модели

• Madas EW250066 является автоматическим быстродействующим нормально-закрытым клапаном. При поступлении электропитания на катушку э/м клапан открывается, при обесточивании закрывается.
• Рабочей средой является метан, сжиженный нефтяной газ, азот, воздух (неагрессивные сухие газы). Версии для биогаза поставляются при указании соответствующего обозначения в коде модели.
• Корпус запорного устройства отлит из алюминия. Может по запросу обрабатываться методом катафореза для размещения в условиях агрессивной среды.
• Конструктивные элементы и уплотнения произведены из материалов с коррозиестойкими, газонепроницаемыми свойствами: нержавеющей стали, латуни, алюминия, нейлона 30%, NBR-каучука, что исключает вероятность утечек газа.
• Пыле-, влагонепроницаемая внешняя оболочка исключает сбои в работе запорной арматуры при эксплуатации в сухих, пыльных помещениях, на открытом воздухе.
• На клапан может устанавливаться микровыключатель CPI для дистанционного контроля положения. Индикатор сигнализирует о закрытии клапана. Минимальная температура эксплуатации устройства -20 °C.
• Монтаж клапана осуществляется на горизонтальный или вертикальный трубопровод, исключая переворачивание э/м катушки, с учетом стрелки на корпусе, указывающей ход потока.

Применение

Madas EW250066 выполняет запорно-регулирующую функцию и функцию безопасности в системах регулирования и управления подачей газа на горелку промышленных котлов отопления, водогрейных установок, паро-, теплогенераторов и технологических теплопроводов. Подходит для использования в системах автоматического контроля герметичности газового оборудования.

Основные данные:

• параметры питающей сети: 230 В, -15%, +10%, 50/60 Гц;
• быстрое закрытие при отключении питания, в течение 1 сек.;
• максимально допустимое давление газа: 1000 мбар;
• класс «А» герметичности по стандарту EN 161;
• пыле-, влагозащита встроенных компонентов класса IP65;
• фланцевое соединение DN 25;
• температуры окружающей среды: -40...+60 °C;
• установка на горизонтальные, вертикальные участки трубопровода;
• эксплуатационный ресурс: 200000 рабочих циклов (более 10 лет).

Размещение

Электромагнитный газовый клапан устанавливается в помещениях и на улице (под защитным козырьком, предохраняющим от атмосферных осадков). Место эксплуатации должно соответствовать требованиям к зоне 2 по классификации взрывоопасных зон.

Преимущества:

• быстрое автоматическое срабатывание;
• сигнализация о закрытом положении при оснащении индикатором;
• безотказная работа (вероятность отказа ~ 0%);
• эффективная защита от пыли/ влаги, расширяющая возможности размещения;
• исполнение для всепогодной эксплуатации;
• нетребовательность в обслуживании.

На сайте можно купить электромагнитные газовые клапаны EVP/NC с параметрами соединений DN15-150, напряжением питания 12В, 24В, 230В, для установок с максимальным давлением газа до 6 бар.
