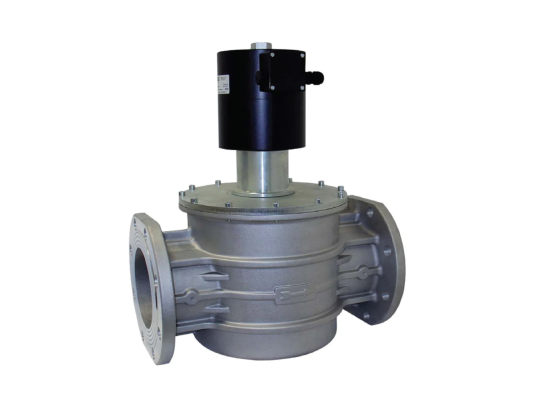

Газовый электромагнитный клапан Madas EW250066 008

Газовый электромагнитный клапан Madas EW250066 008 представляет собой быстродействующее запорное устройство, срабатывающее автоматически. Отвечает за герметичное перекрытие потока, безопасную эксплуатацию топочного оборудования. Подготовлен для монтажа индикатора, упрощающего контроль за положением клапана.

Особенности

• Электромагнитный клапан Madas EW250066 рассчитан на работу метаном, сжиженным газом, азотом, воздухом (неагрессивные сухие газы). Для оснащения систем, потребляющих биогаз или попутный нефтяной газ, необходимо указать специальное обозначение в коде модели при оформлении заявки.
• Газовый клапан входит в серию автоматических быстродействующих устройств нормально-закрытого типа. Открыт при подаче на катушку напряжения, закрыт в обесточенном состоянии.
• Конструкция клапана отличается высокой стойкостью к коррозии, износу, температурным воздействиям. Произведена из нержавеющей стали, латуни, алюминия, нейлона 30%, NBR-каучука. Клапан подходит для эксплуатации в большинстве климатических зон.
• Уровень пыле-, влагозащиты корпуса соответствует стандарту IP65, что позволяет устанавливать клапан не только в помещениях, но и на улице. При наружном размещении необходимо монтировать клапан под защитным козырьком во избежание окисления или повреждения частей запорного устройства в результате воздействия атмосферных осадков.
• Клапан готов к установке индикатора положения (микровыключатель CPI), который сигнализирует о закрытии запорного устройства на дистанционный пульт.
• Монтаж осуществляется с помощью фланцев на горизонтальных и вертикальных участках трубопровода, кроме перевернутого положения катушки. Входной и выходной ответные фланцы должны быть идеально параллельны во избежание дополнительных нагрузок на корпус.

Область использования

Газовый клапан Madas EW250066 предназначен для выполнения запорно-регулирующей функции и функции безопасности при эксплуатации промышленных паровых, водогрейных котлов, технологических теплопроводов, теплогенераторов. Подходит для использования в системах автоматического контроля герметичности газовой установки.

Основные данные:

• максимальное давление газа: 360 мбар;
• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
• быстрое отсечение потока при отключении электропитания, < 1 сек.;
• класс «А» герметичности по нормам EN 161;
• монтаж на фланцы DN 25;
• диапазон рабочих температур: -40...+60 °C;
• горизонтальное или вертикальное размещение катушкой вверх;
• 10-летняя безотказная служба (200000 рабочих циклов);
• установка в зонах 2 взрывоопасности по классификации взрывоопасных зон.

Обратите внимание! Электромагнитный клапан нельзя устанавливать в местах, где не исключено воздействие агрессивной среды, вызывающей разрушение стали, алюминия, каучука.

Преимущества:

• автоматическое закрытие-открытие;
• место для монтажа индикатора положения;
• высокая степень пыле-, влагозащиты;
• безотказная работа (вероятность отказа ~ 0%);
• вариативность монтажа;
• исполнение для всепогодной эксплуатации;
• минимальные требования по обслуживанию.

Проверка функционирования

Газовые электромагнитные клапаны EVP/NC не требуют внутреннего обслуживания при отсутствии фильтрующего картриджа. Производитель рекомендует периодически проверять герметичность соединений и работу клапана.
