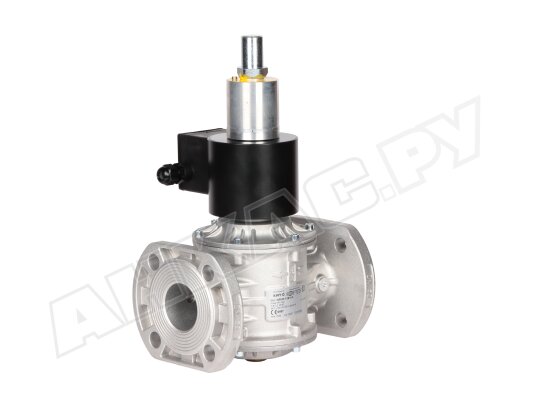

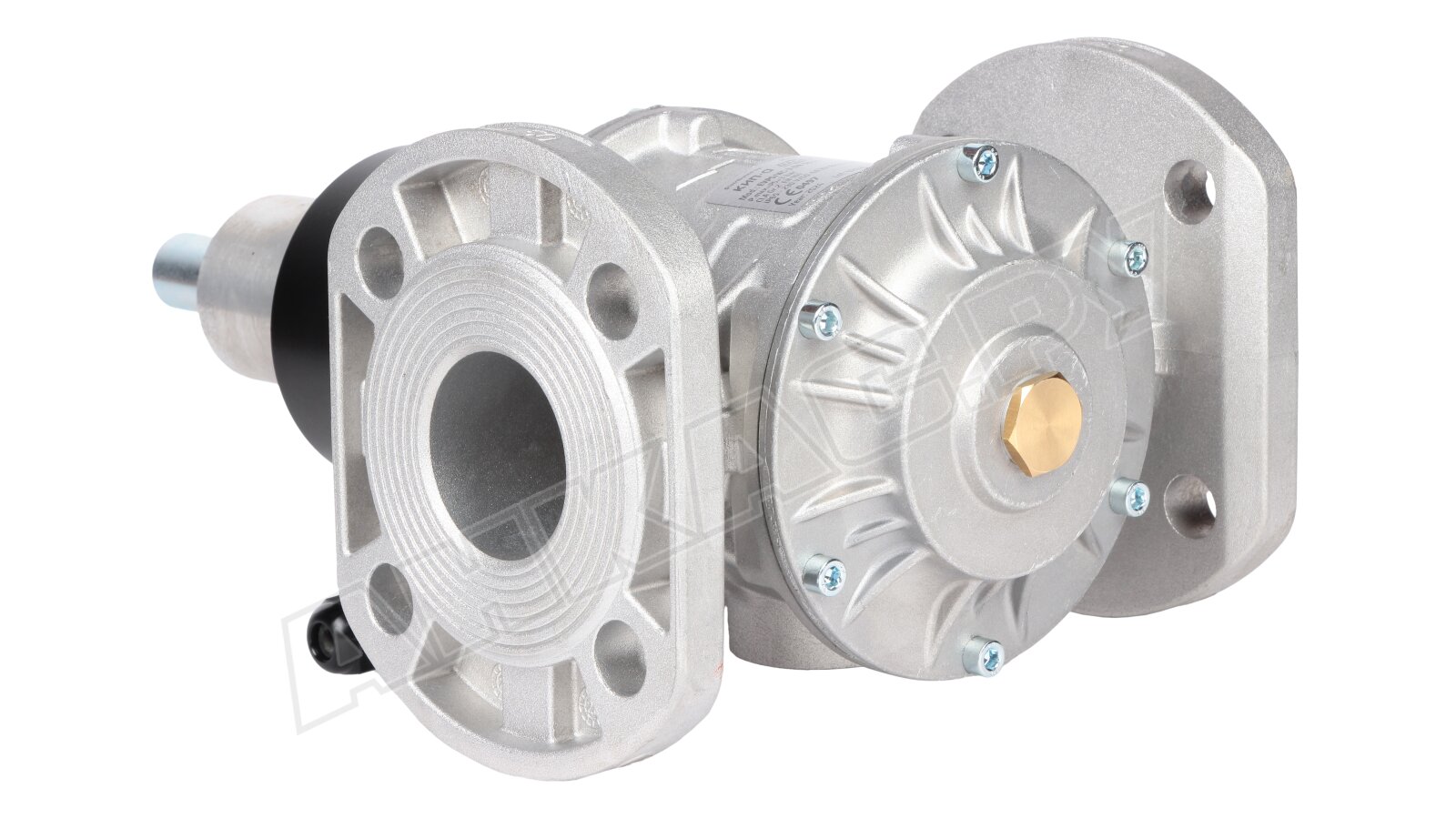

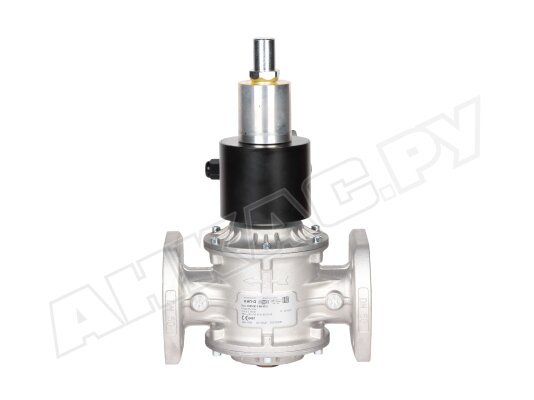

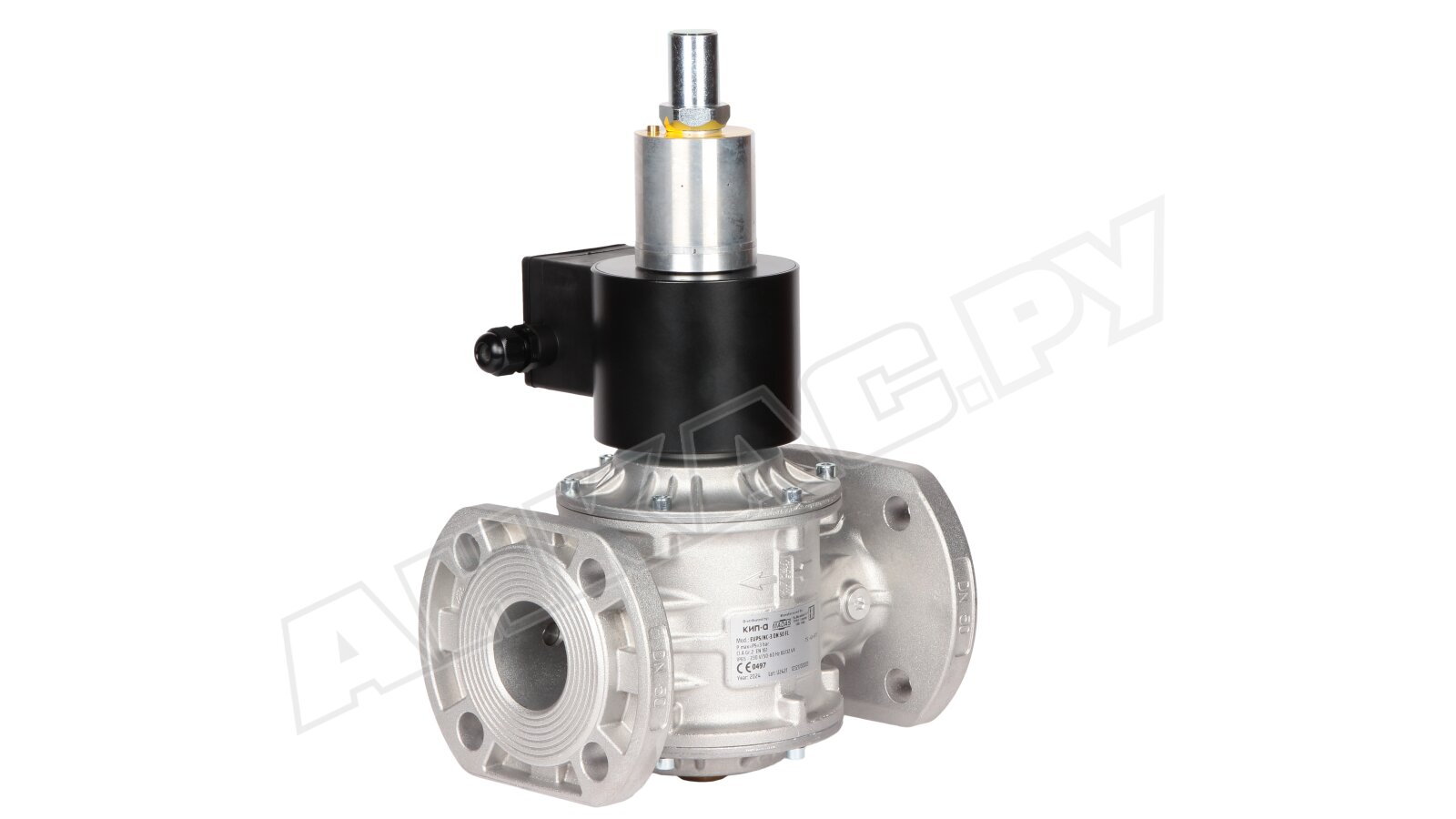

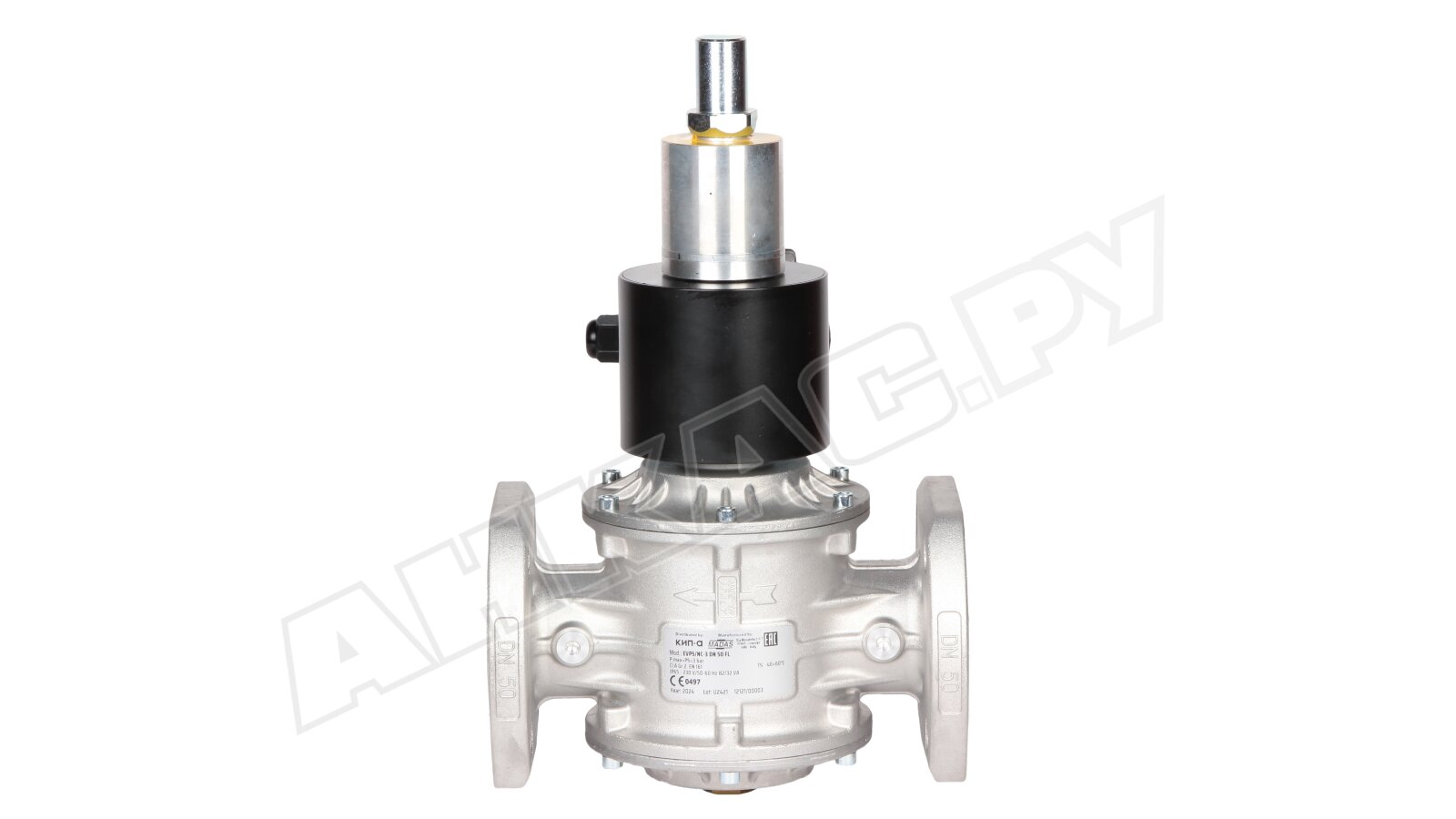

Газовый электромагнитный клапан Madas EVPS/NC-3 DN 50 FL

Газовый электромагнитный клапан Madas EVPS500067 308 соответствует классу «А» герметичности по стандарту EN161. Применяется для автоматизации и безопасного функционирования системы сжигания газа. Подготовлен для установки индикатора положения. Рассчитан на давление в газовой магистрали до 3 бар.

Тип и конструкция клапана

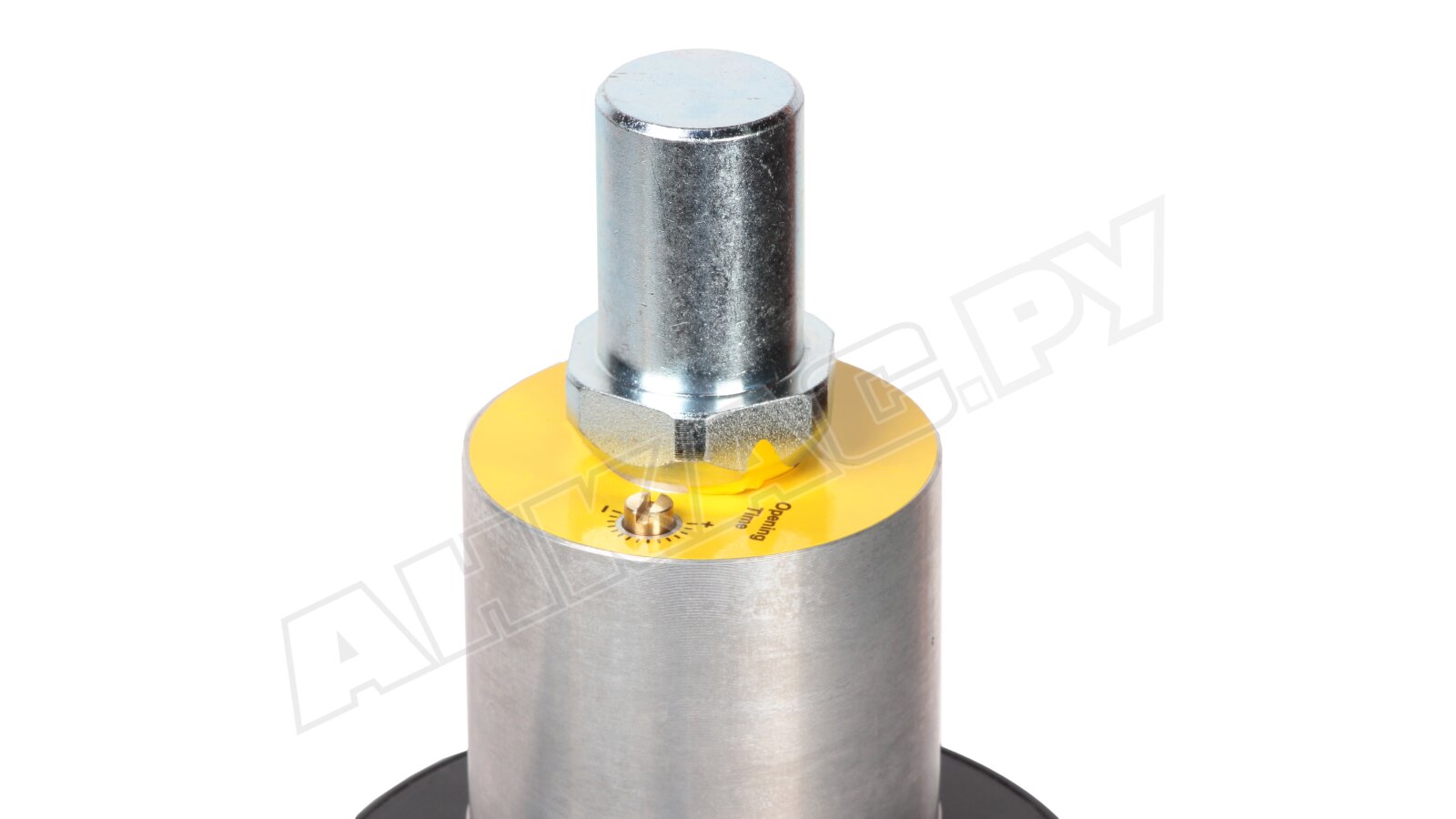

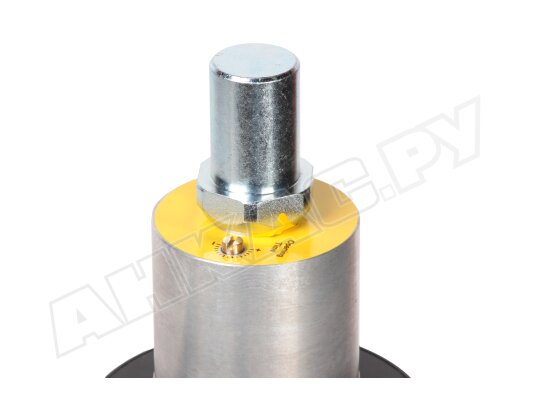

• Madas EVPS500067 – нормально-закрытый клапан с питанием от сети 230 В (-15%, +10%). Быстро закрывается, медленно (1-20 сек.) открывается. Скорость отпирания затвора регулируется с помощью винта. Клапан открыт под напряжением, закрыт в обесточенном состоянии. Для дистанционного отслеживания текущей позиции доступен монтаж индикатора положения.
• Скорость открытия газового клапана зависит от давления газа, изменений температуры окружающей среды, продолжительности непрерывной работы клапана.
• В течение 30-40 секунд после срабатывания клапана активируется энергосберегающий контур, которым оснащаются все модификации клапанов с параметрами соединений DN32-DN150.
• Конструкция газового клапана произведена из алюминия, нержавеющей стали, латуни и других коррозиестойких материалов, рассчитана на 10-летнюю службу (1 млн. циклов операций). Подходит для всепогодной эксплуатации (-40...+60 °C). Газонепроницаемые уплотнения произведены из NBR-каучука.
• Благодаря высокому уровню электрозащиты контактов (класс IP 65) обеспечена бесперебойная работа запорной арматуры в различных условиях. Предусмотрена полная защита от пыли и защита от влаги при воздействии струй воды с любой стороны.

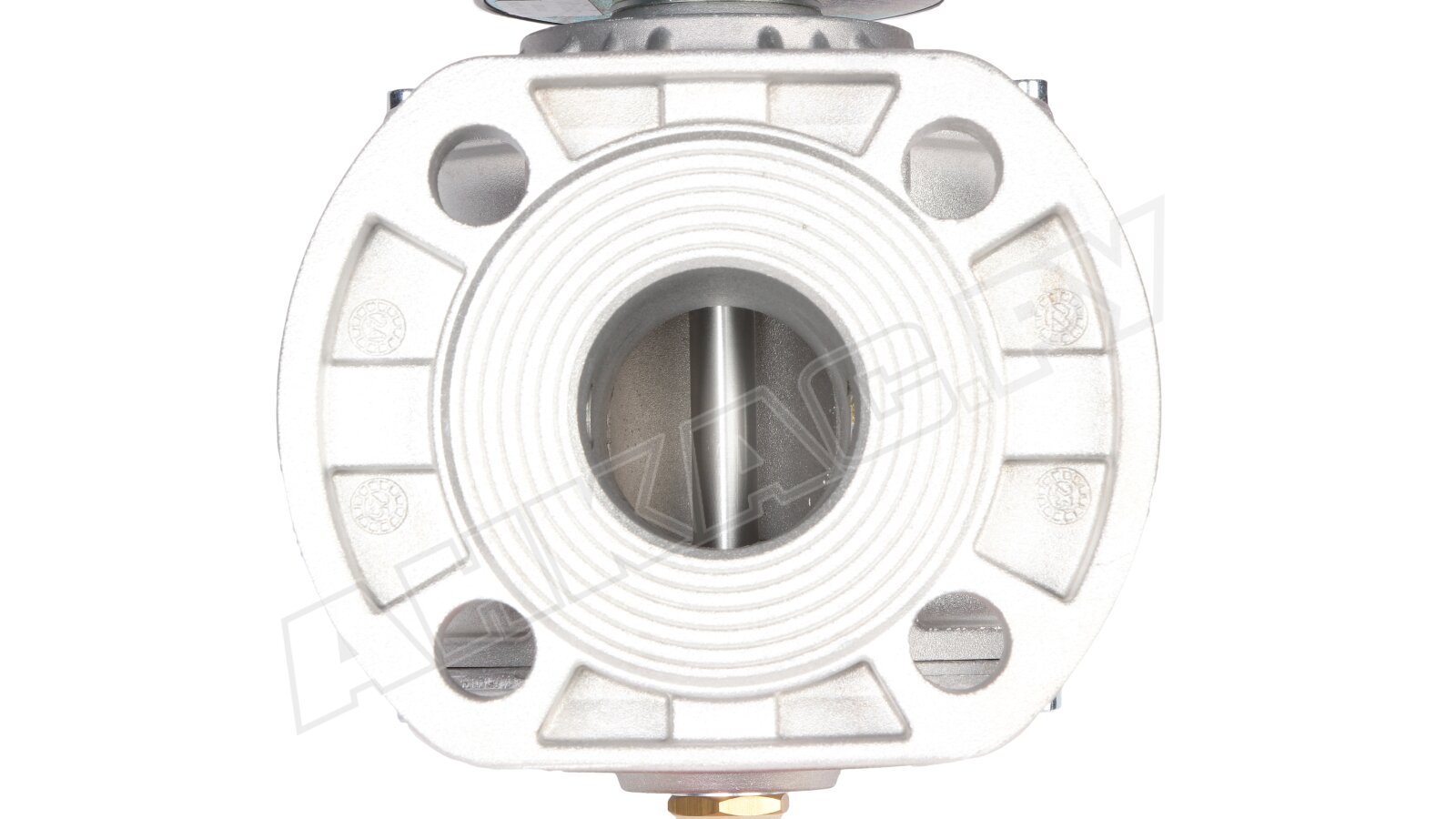

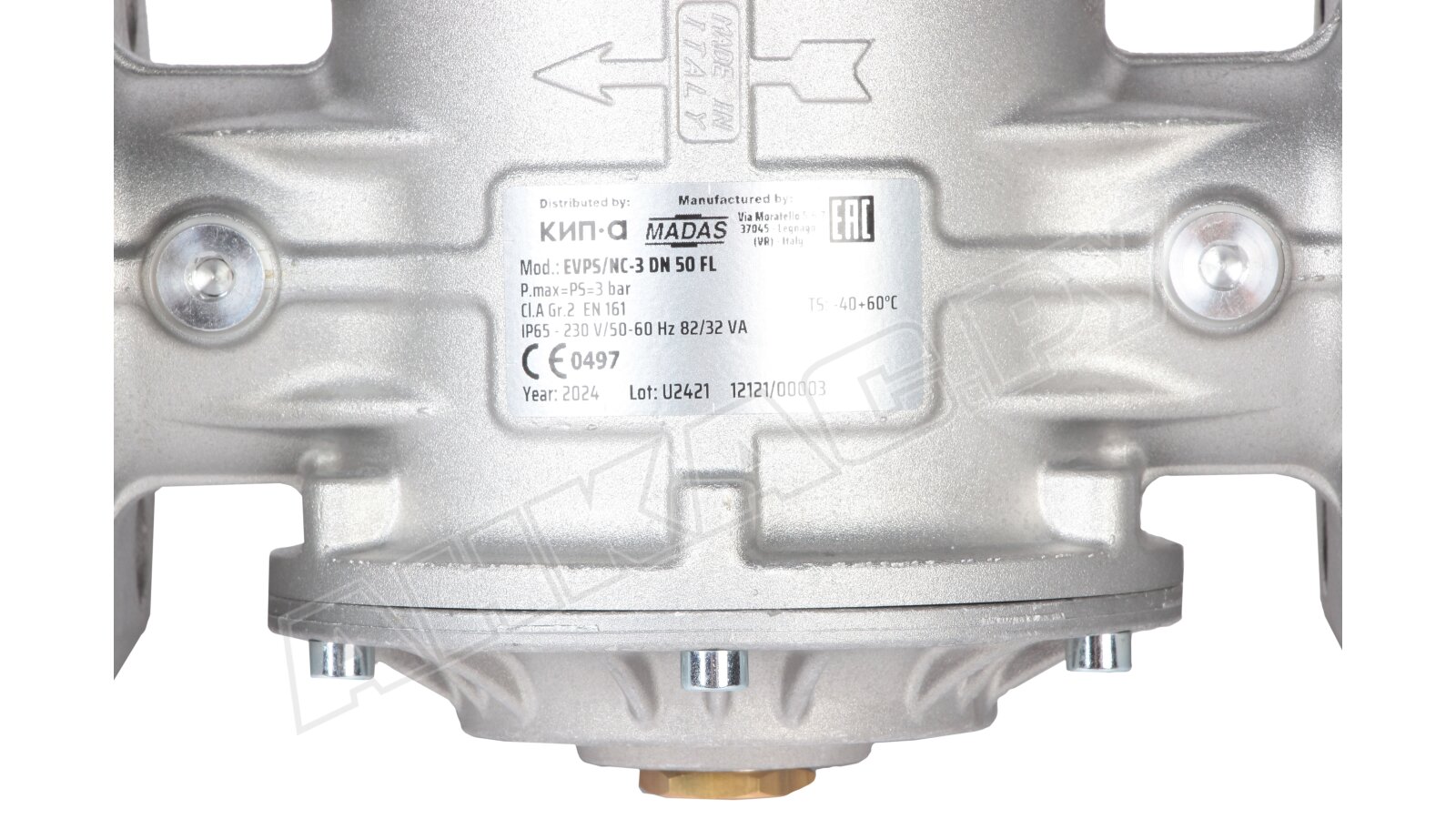

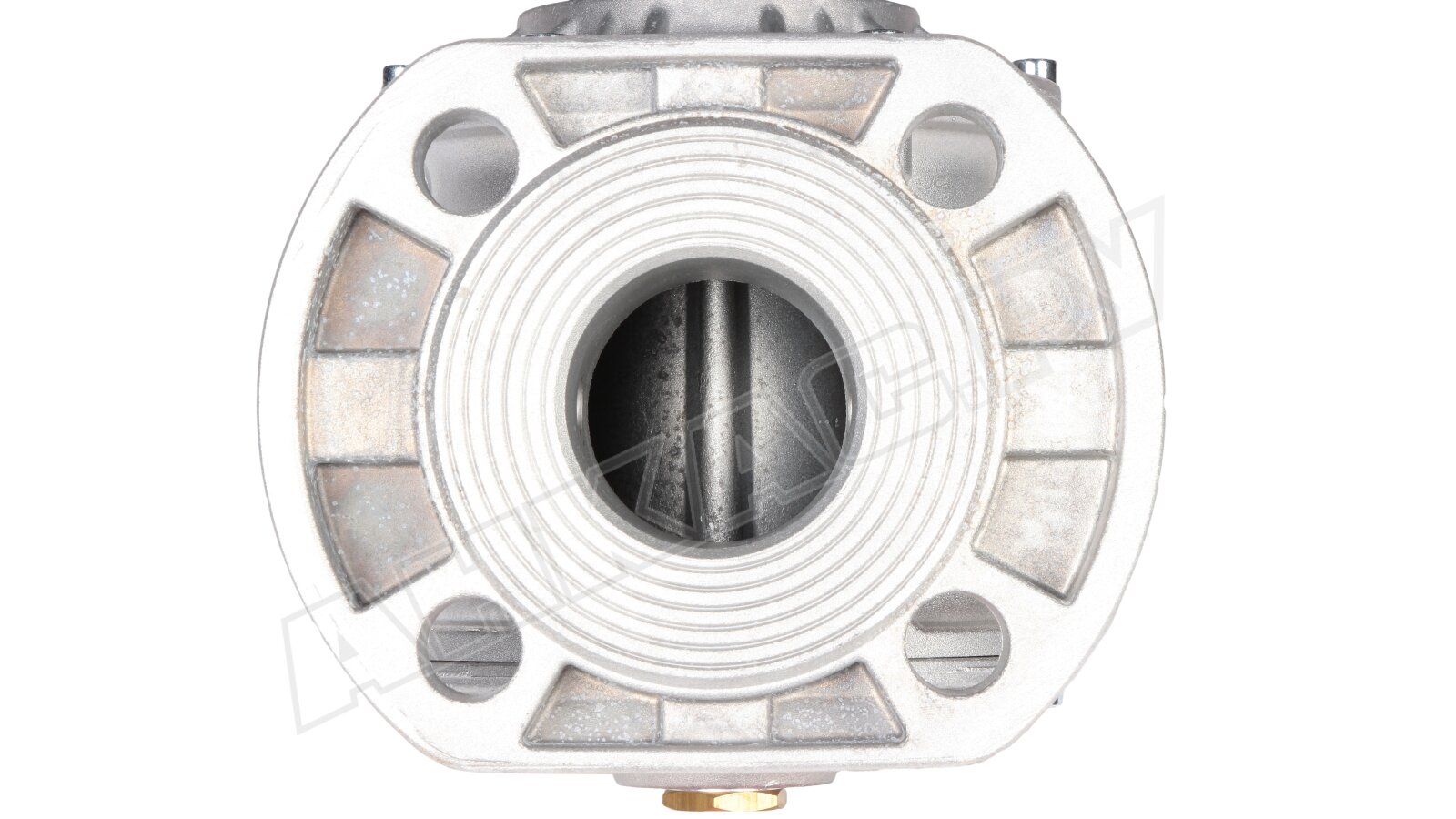

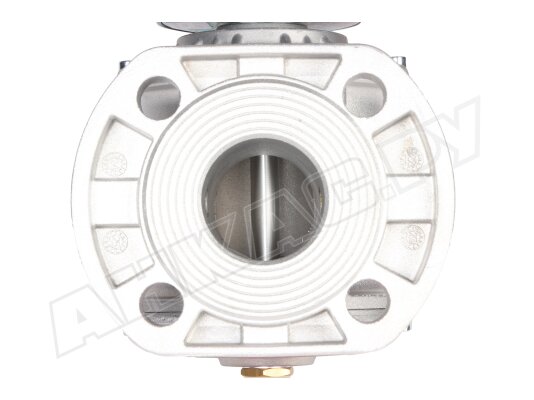

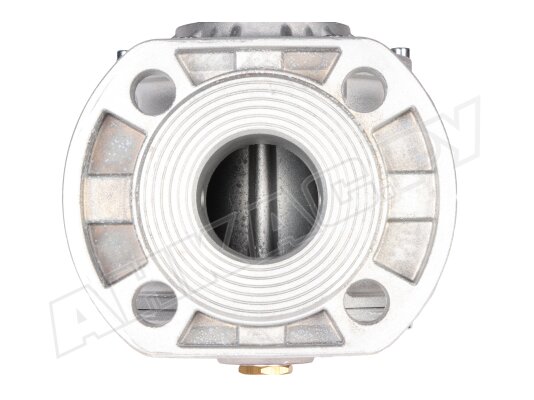

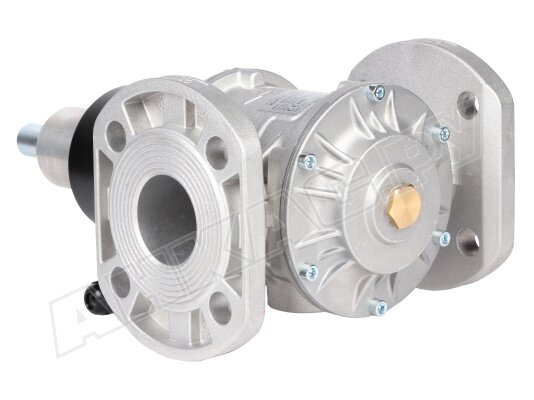

• Клапан Madas EVPS может монтироваться в горизонтальные и вертикальные трубопроводы на фланцевые соединения DN 50. Стрелка на корпусе указывает направление потока, упрощает позиционирование запорного устройства.
• Клапан пригоден для эксплуатации в зонах 2 взрывоопасности. В месте установки недопустимо наличие агрессивной среды, способной вызвать коррозию металлических частей конструкции и повреждение материала уплотнений.

Виды газа и функционал

Клапан Madas EVPS применим для природного, сжиженного газа, азота, воздуха (сухие неагрессивные газы). Отвечает за выполнение запорно-регулирующей функции и функции безопасности в системах автоматизированного управления газовой горелкой, системах контроля герметичности. Место применения: газовые горелки промышленных паровых, отопительных котлов, теплогенераторов, технологическое оборудование с рабочим давлением до 3 бар.

Диагностика состояния клапана

Для безопасного функционирования газовой установки требуется регулярно проверять работоспособность клапана и отсутствие утечек. Диагностика внутреннего состояния заключается в оценке состояния затвора, очистке и, при необходимости, замене манжеты.

Достоинства:

• быстрое, герметичное отсечение потока газа;
• настройка времени открытия, адаптация под конкретные задачи;
• возможность дооснащения индикатором для контроля положения;
• пониженное потребление электроэнергии;
• высокий уровень электрозащиты;
• исполнение для всепогодной эксплуатации;
• большой ресурс службы.

Линейка Madas EVPS представлена моделями с резьбой/ фланцами, питанием от сети 12В, 24В, 230В, в компактном (EVPСS) и стандартом корпусе, для систем с давлением до 6 бар.
