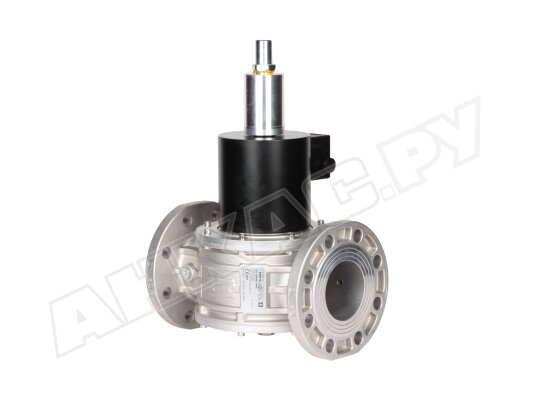

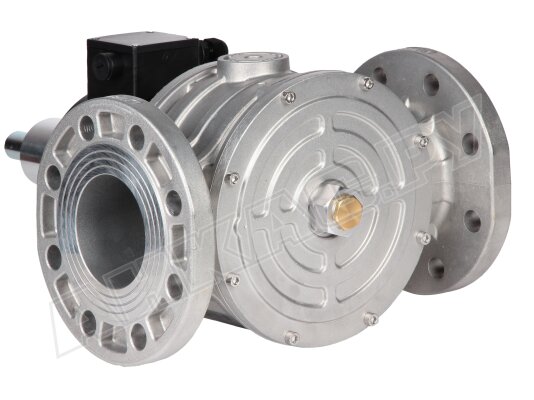

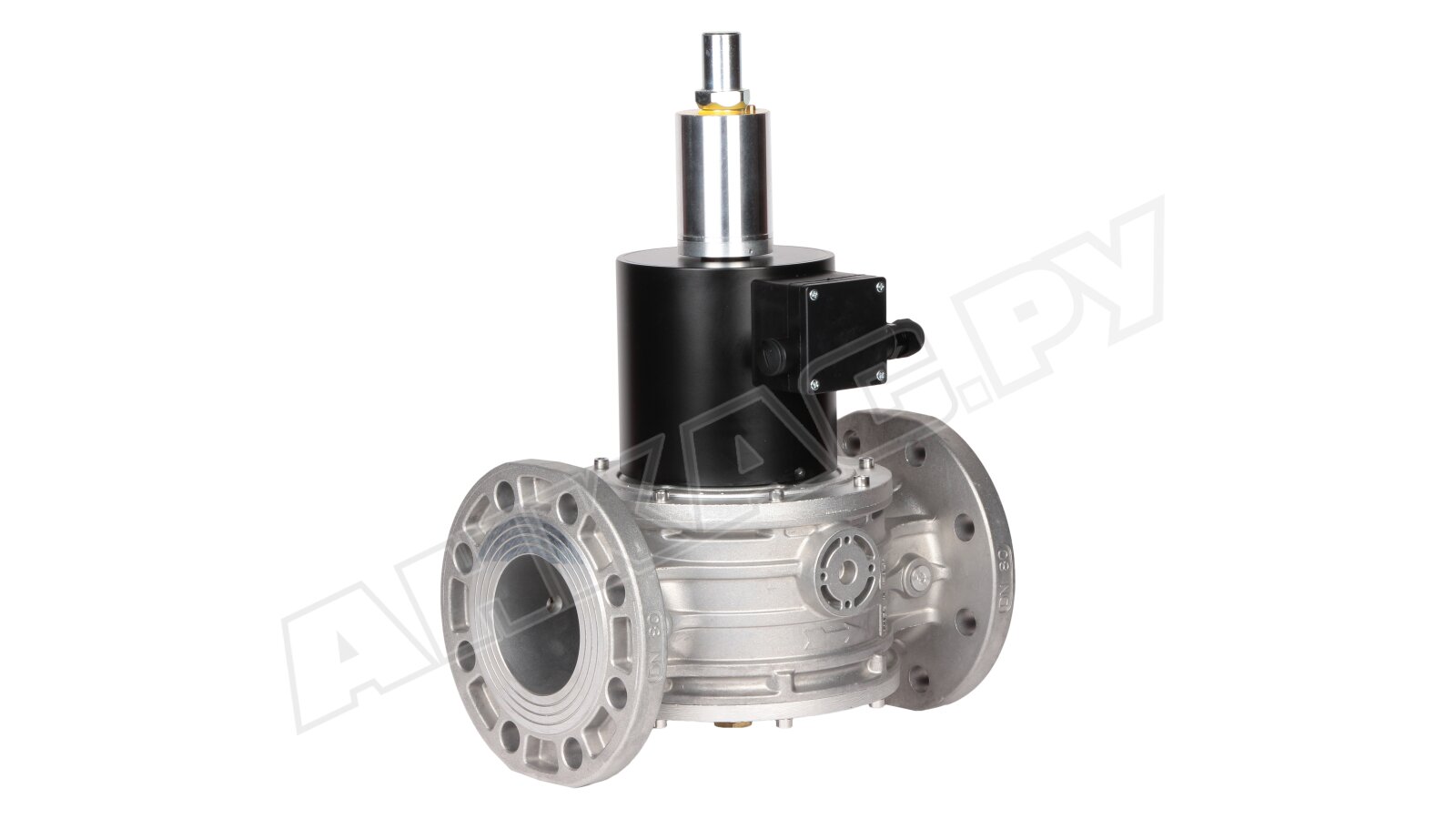

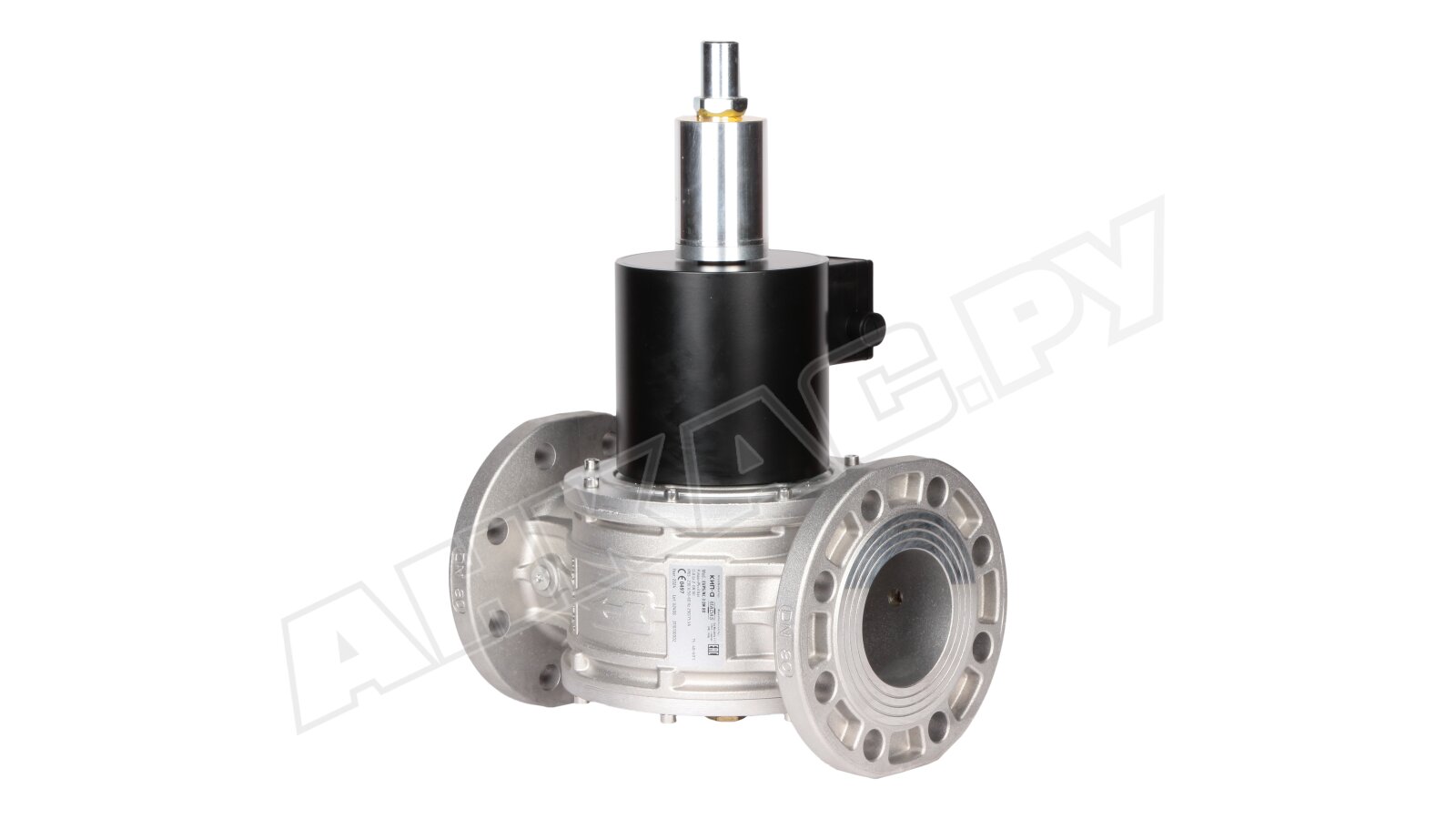

Газовый электромагнитный клапан Madas EVPS/NC-3 DN 80

Газовый электромагнитный клапан Madas EVPS090067 308 используется в качестве запорно-регулирующего устройства и устройства безопасности в промышленном газовом оборудовании с давлением газа до 3 бар. Позволяет автоматизировать подачу газа на горелку. Подходит для применения в системах автоматического контроля герметичности газовой установки. Адаптирован для размещения индикатора закрытого положения. Входит в серию запорных устройств с быстрым закрытием и медленным регулируемым открытием.

Рабочая среда

Madas EVPS090067 применяется для метана, сжиженного газа, азота, воздуха (сухие неагрессивные газы).

Тип клапана

Клапан Madas EVPS – нормально-закрытый клапан с мгновенным закрытием (< 1 сек.) при отключении от источника питания. Открывается медленно, от 1 до 20 секунд, в зависимости от настройки, при подаче напряжения 230В (-15%, +10%) на управляющую катушку. Соответствует классу «А» герметичности по EN161.

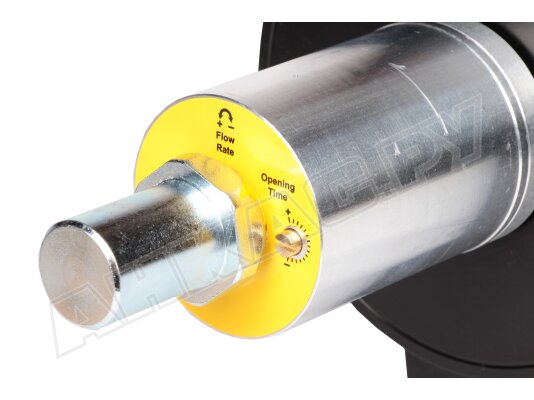

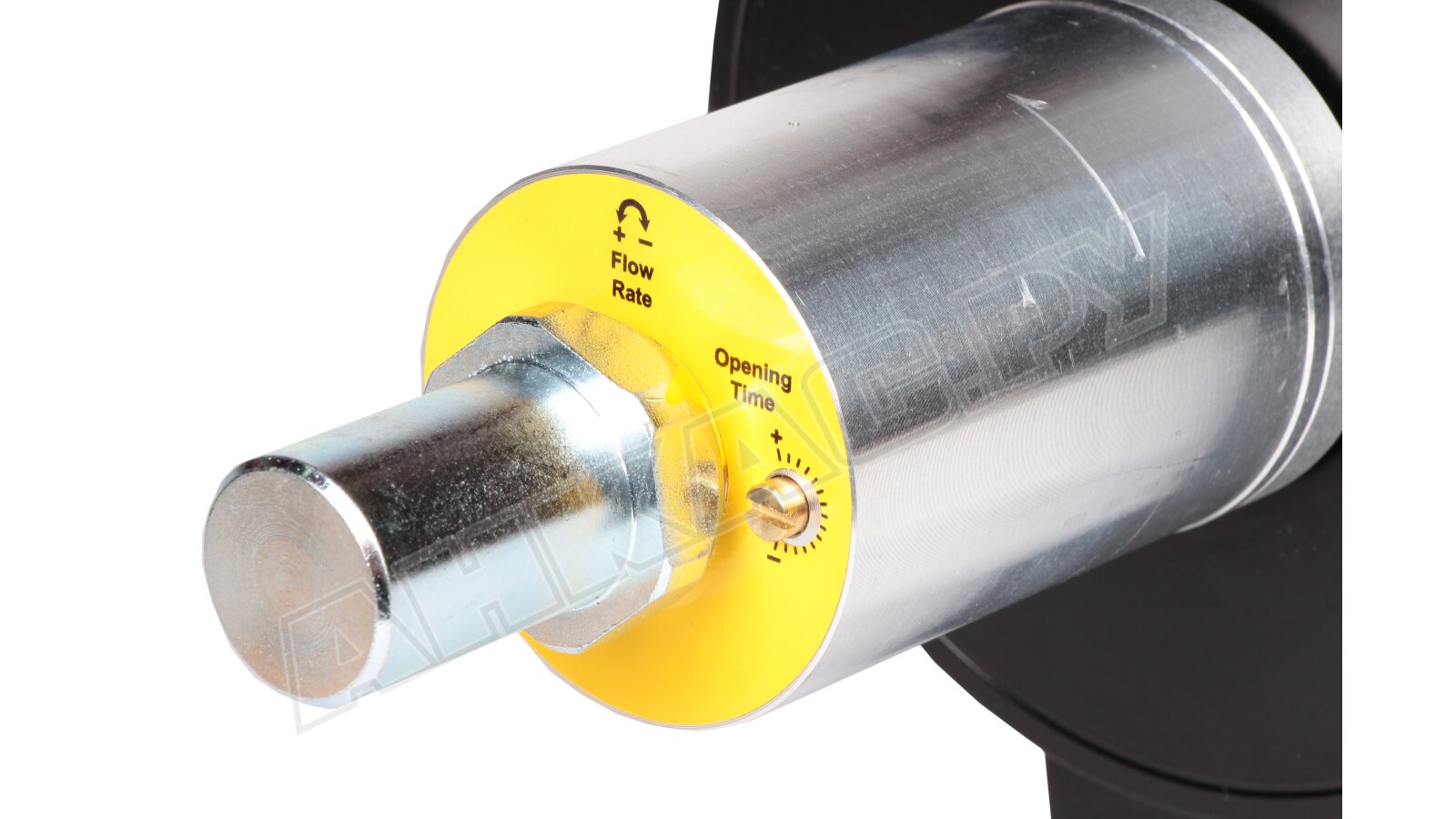

Время открытия регулируется вращением винта и зависит от входного давления газа, изменения температуры окружающей среды, продолжительности работы клапана.

Конструктивные особенности

• Запорный клапан собран в алюминиевом литом корпусе, оснащен нержавеющими деталями и газонепроницаемыми уплотнениями. Рассчитан на 1 млн. рабочих циклов (10 лет). Стабильно выполняет свои функции в условиях воздействия низких и высоких температур (-40...+60 °C).
• Электрическое оборудование герметично заизолировано от воздействия пыли и влаги (стандарт IP65), что гарантирует безотказное функционирование в условиях запыленности и попадании струй воды на корпус.
• Madas EVPS090067 можно доукомплектовать индикатором положения с беспотенциальными контактами для дистанционного отслеживания за закрытием затвора.
• В конструкции предусмотрен контур энергосбережения, активация которого осуществляется через 30-40 сек. после срабатывания клапана, что снижает расход электроэнергии.

Диагностика состояния

Запорный клапан необходимо регулярно проверять на работоспособность, очищать или заменять, при необходимости, манжету затвора.

Монтаж и требования к месту установки

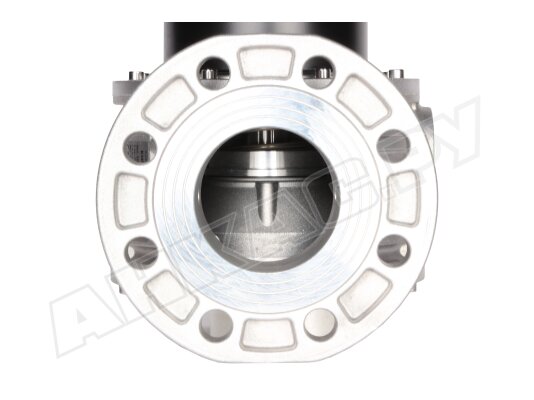

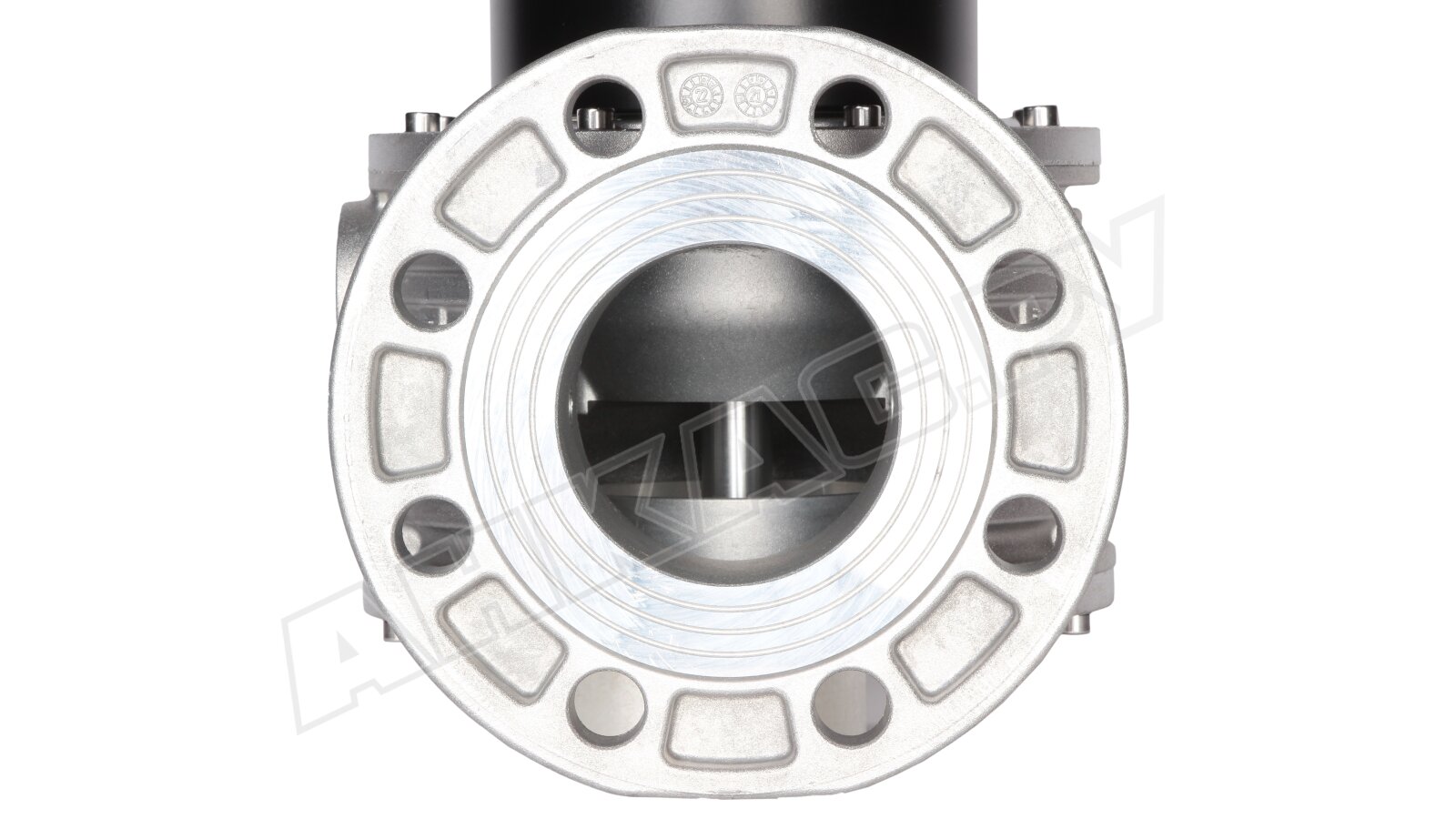

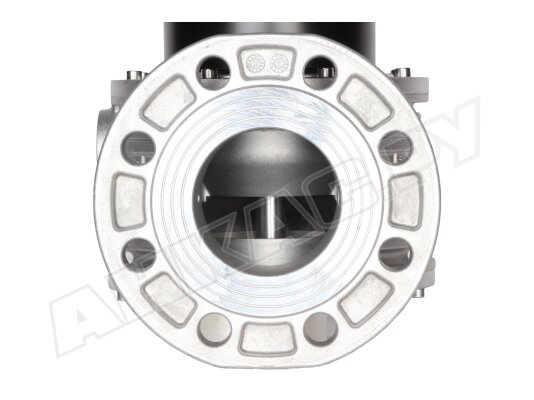

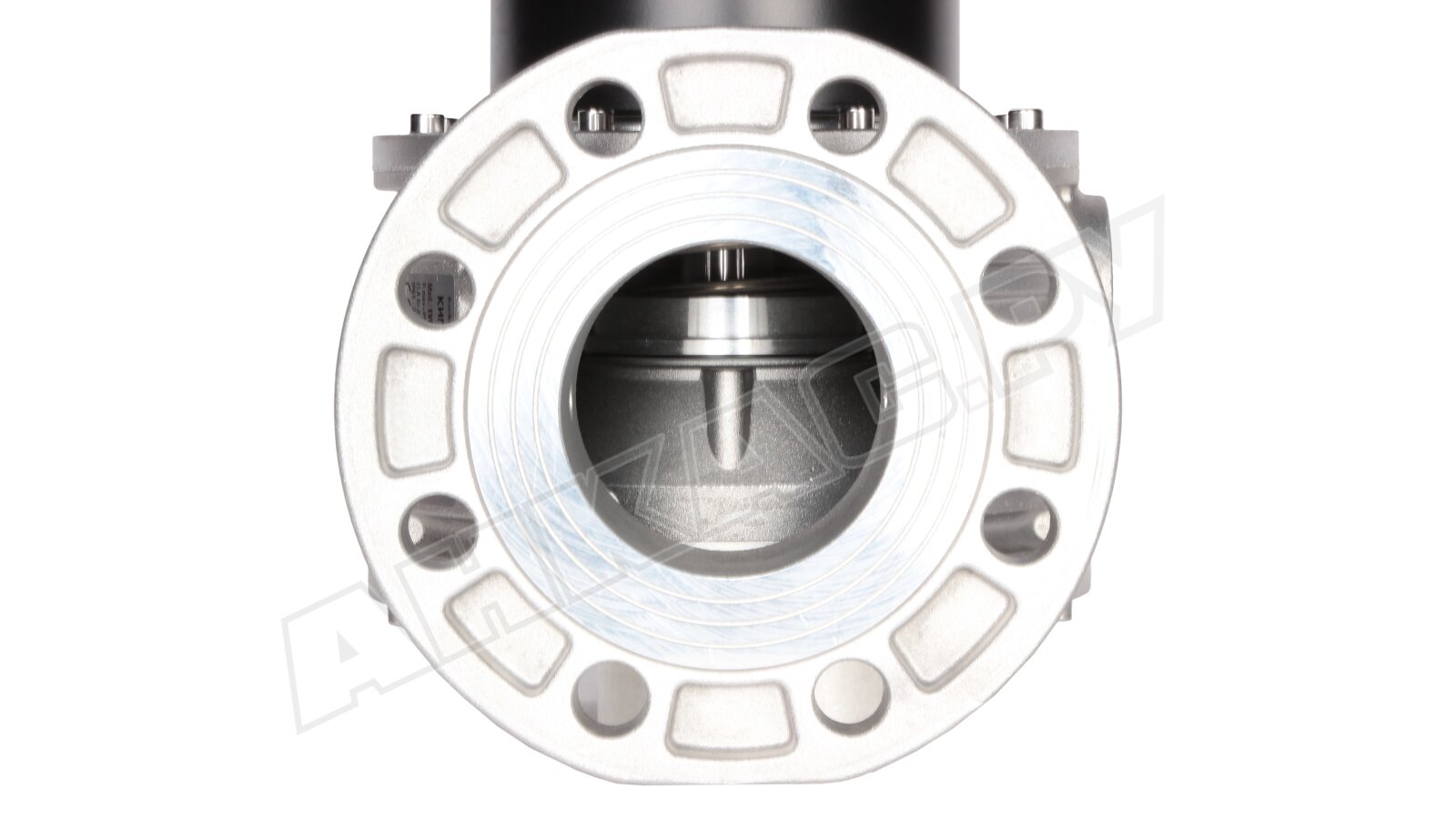

Автоматический запорный клапан устанавливается на горизонтальных (вверх катушкой) и вертикальных участках трубы, с учетом хода потока, указанного стрелкой на корпусе. Для присоединения используются фланцы DN80.

Клапан пригоден для размещения в помещениях зоны 2 взрывоопасности. Не допускается эксплуатировать запорное устройство в местах с агрессивной внешней средой, вызывающей коррозию и разрушение материалов конструкции.

Достоинства:

• быстрая, надежная герметизация потока;
• автоматическое срабатывание;
• настройка скорости открытия затвора;
• индикация закрытого положения (опция);
• уровень электрозащиты класса IP65;
• энергосберегающий контур, низкое потребление электроэнергии;
• морозостойкое исполнение;
• ресурс 1 млн. рабочих циклов.

Купить электромагнитные газовые клапаны Madas EVPS и дополнительное оснащение можно со склада и под заказ.
