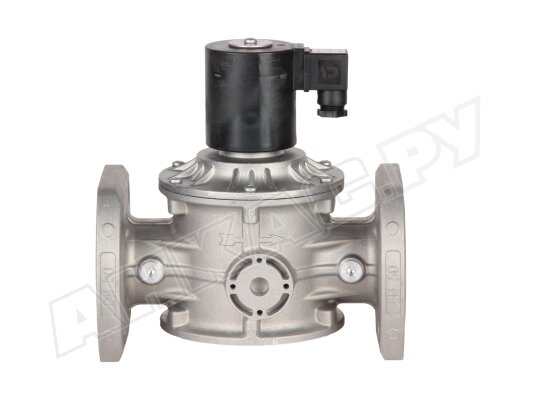

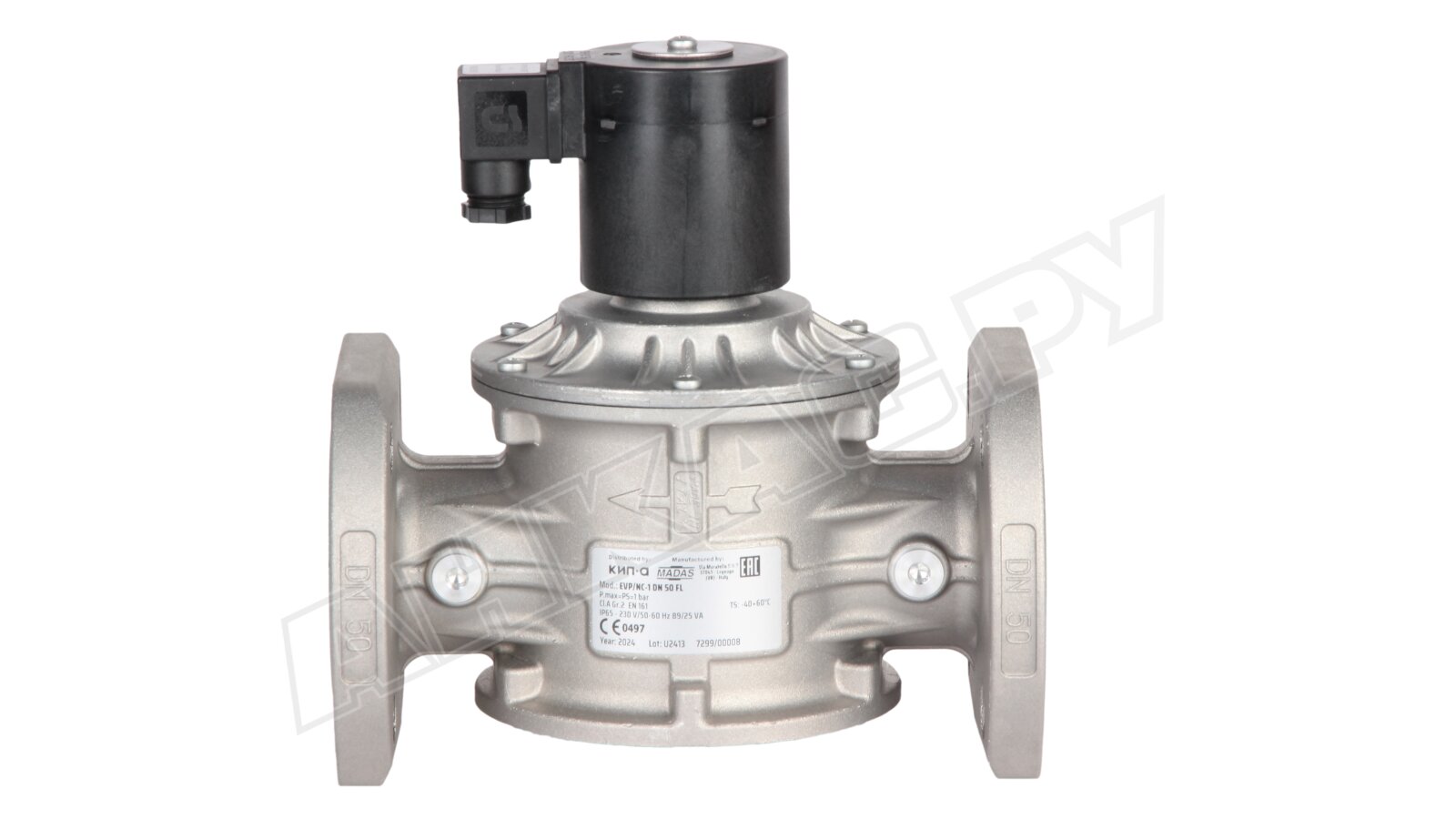

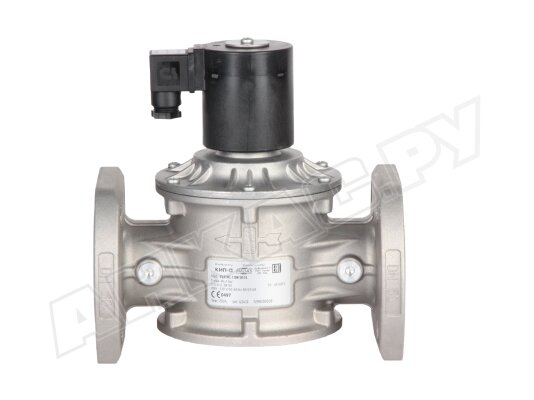

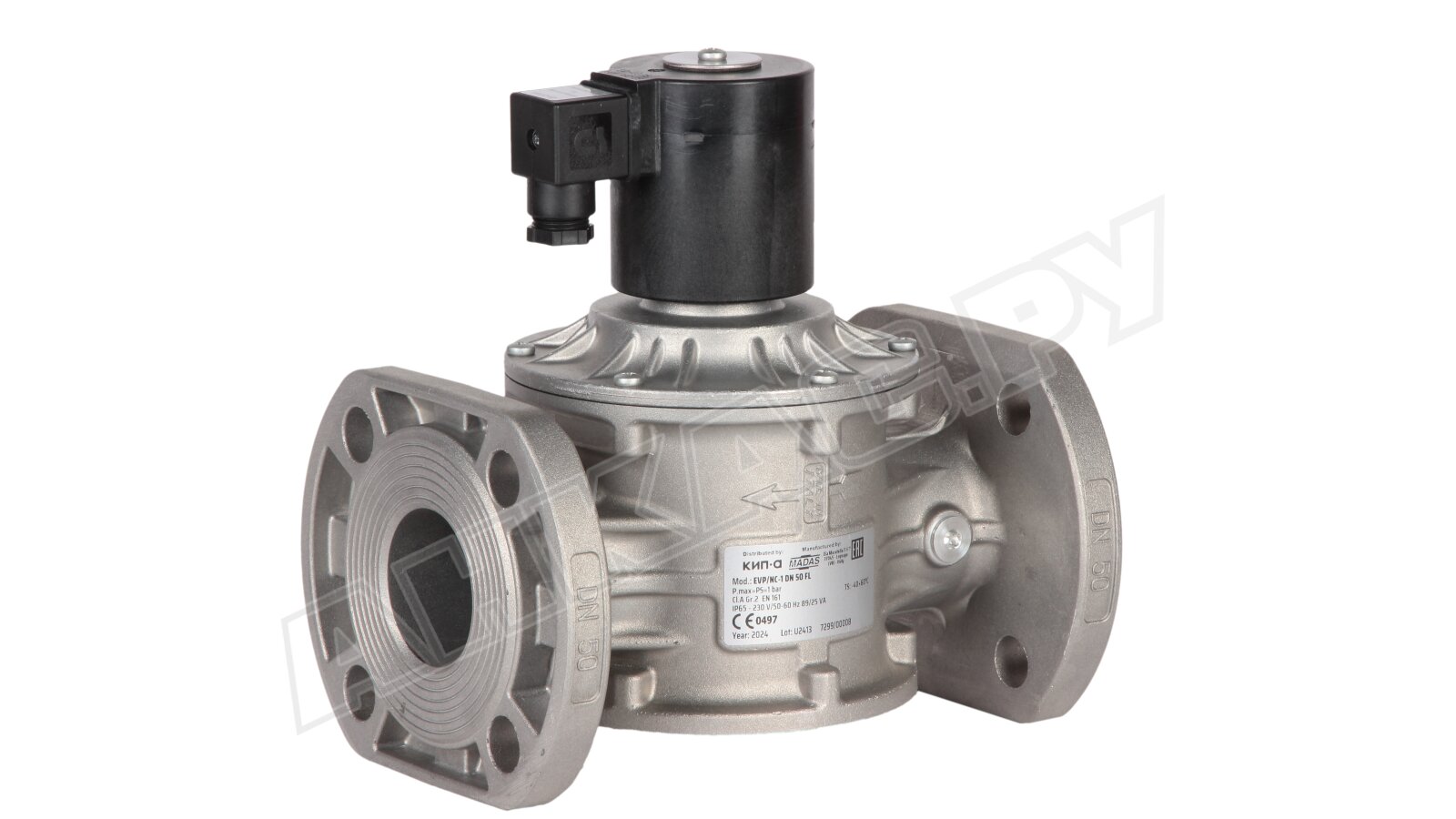

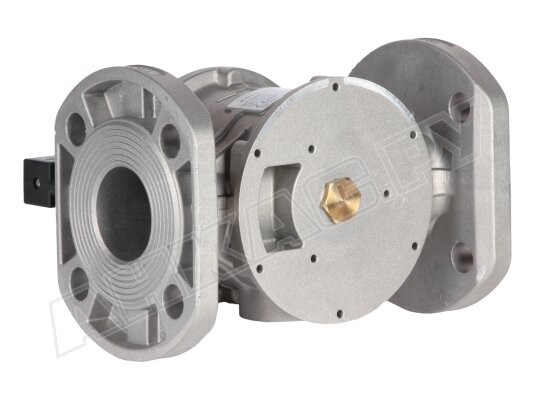

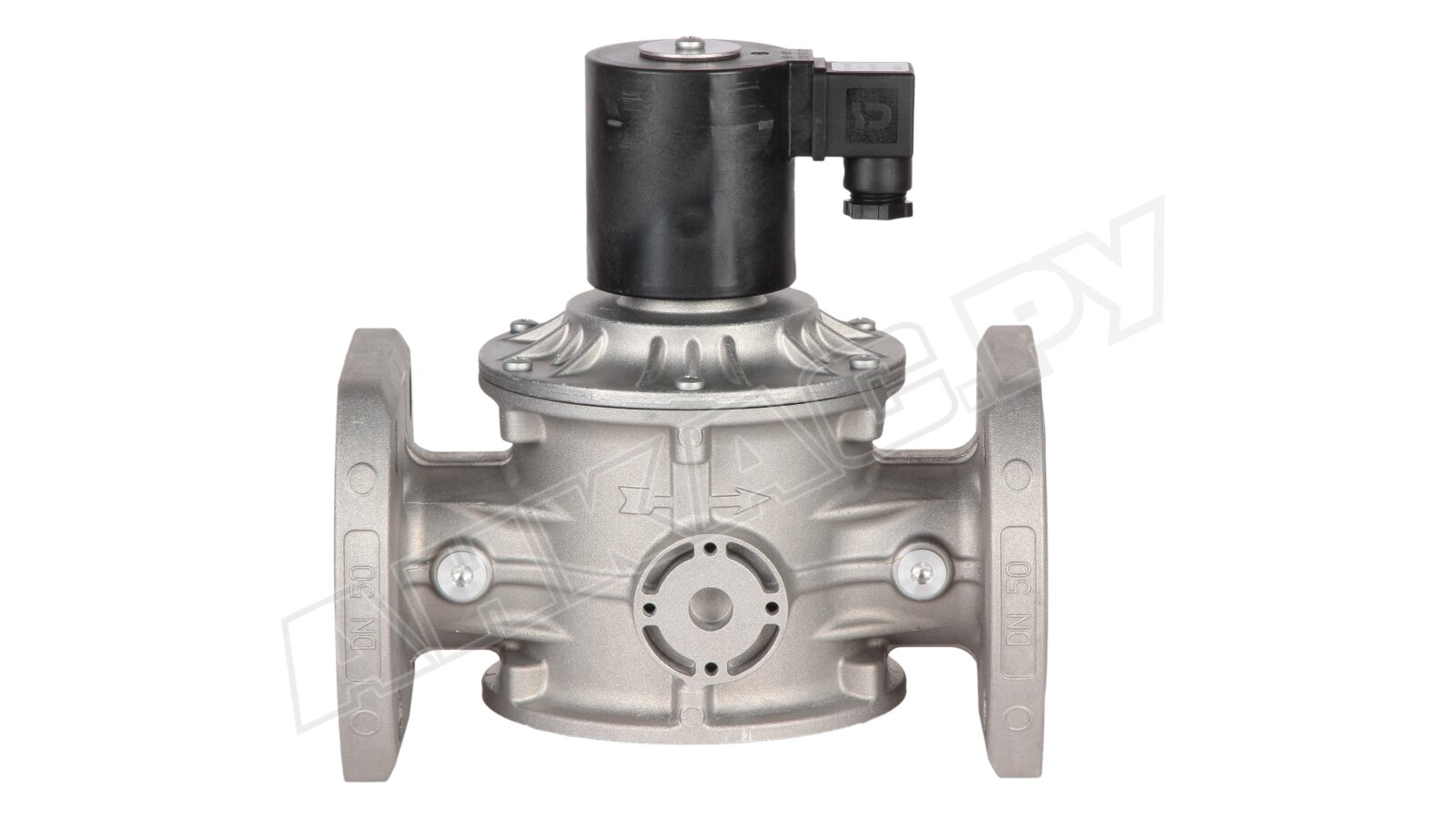

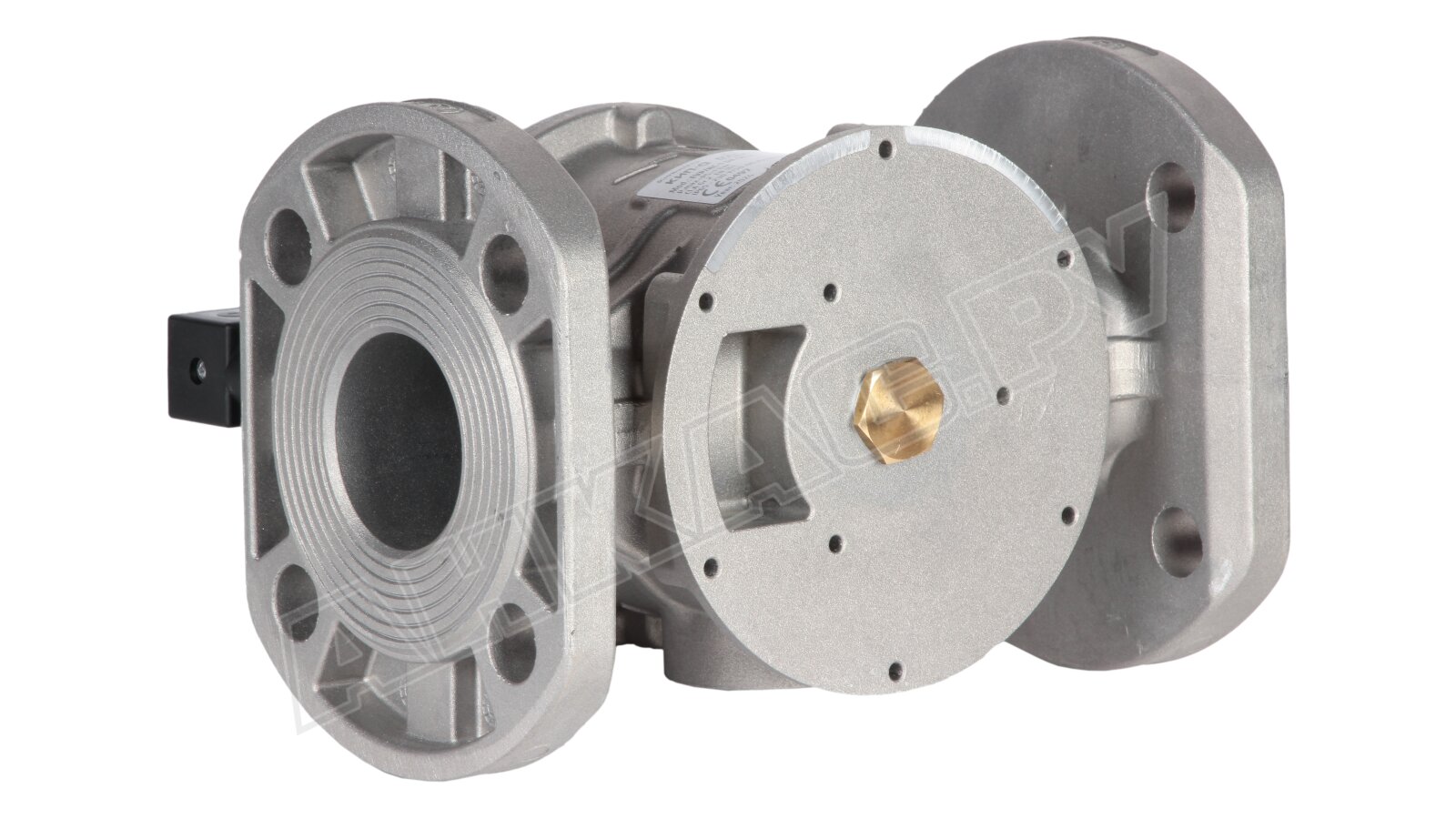

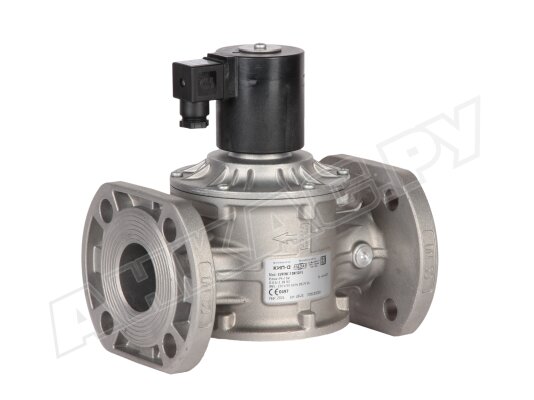

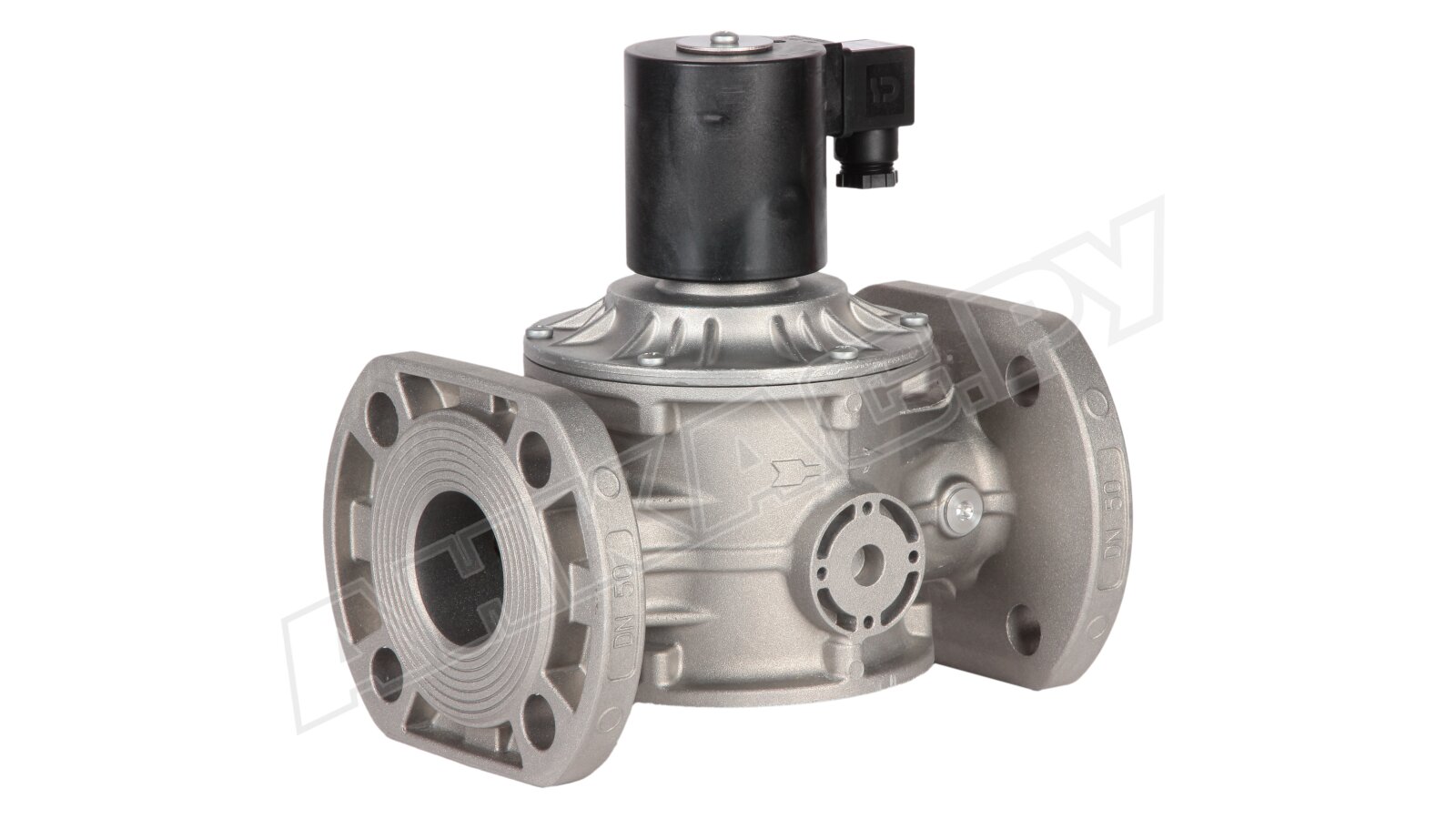

Газовый электромагнитный клапан Madas EVP/NC-1 DN 50 FL

Газовый электромагнитный клапан Madas EVPC500066 108 срабатывает автоматически, обеспечивая быстрое и герметичное перекрытие потока газа. Собран в малогабаритном корпусе (серия «компакт») с местом для монтажа индикатора положения. Отличается сниженным энергопотреблением, высоким классом герметичности, надежной электрозащитой. Рассчитан на максимальное давление 1 бар.

Виды газа

Газовый клапан подходит для оснащения промышленных установок, потребляющих метан, бытовой газ, сжиженный нефтяной газ, воздух, азот (сухие неагрессивные газы). Для работы с биогазом поставляется исполнение с уплотнениями из витона.

Основные данные модели:

• рабочее напряжение: 230 В, возможное отклонение -15%, +10%;
• быстрое закрытие и открытие, в течение 1 сек.;
• класс «А» герметичности по европейским нормам EN 161;
• защита электрических контактов от пыли и влаги по стандарту IP 65;

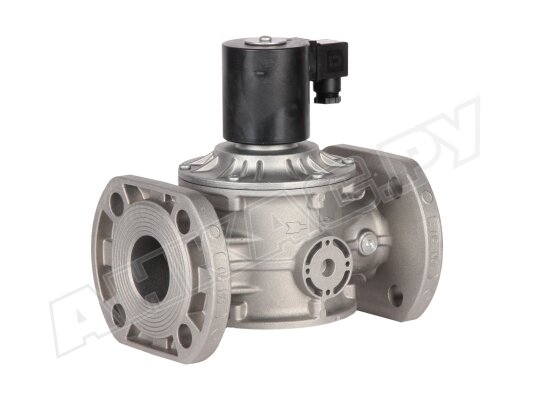

• фиксация на фланцы DN 50;
• максимальное давление газа: 1000 мбар;
• монтаж на горизонтальный, вертикальный трубопровод, кроме вниз катушкой;
• допустимый температурный режим: -40...+60 °C;
• ресурс: 10 лет (100 тысяч рабочих циклов);
• продолжительность гарантийного обслуживания: 24 мес.

Подробнее о газовом клапане

Madas EVPC500066 является нормально-закрытым автоматическим клапаном. Закрыт в обесточенном состоянии, открыт при поступлении питания на катушку. На корпусе предусмотрено место для размещения микровыключателя CPI, который подает сигнал о закрытии клапана. Устройство стабильно работает при температуре до -20 °C.

В конструкции использованы износостойкие, газонепроницаемые материалы: алюминий, нержавеющая сталь, латунь, нейлон 30%, NBR-каучук. В сочетании с высоким уровнем пылевлагозащиты это позволяет устанавливать клапан на открытом воздухе. Уличное размещение допускается при условии защиты корпуса от воздействия атмосферных осадков в виде козырька, навеса.

Клапан поставляется с энергосберегающим контуром, благодаря чему минимизировано потребление электроэнергии.

При монтаже электромагнитного клапана следует учесть:

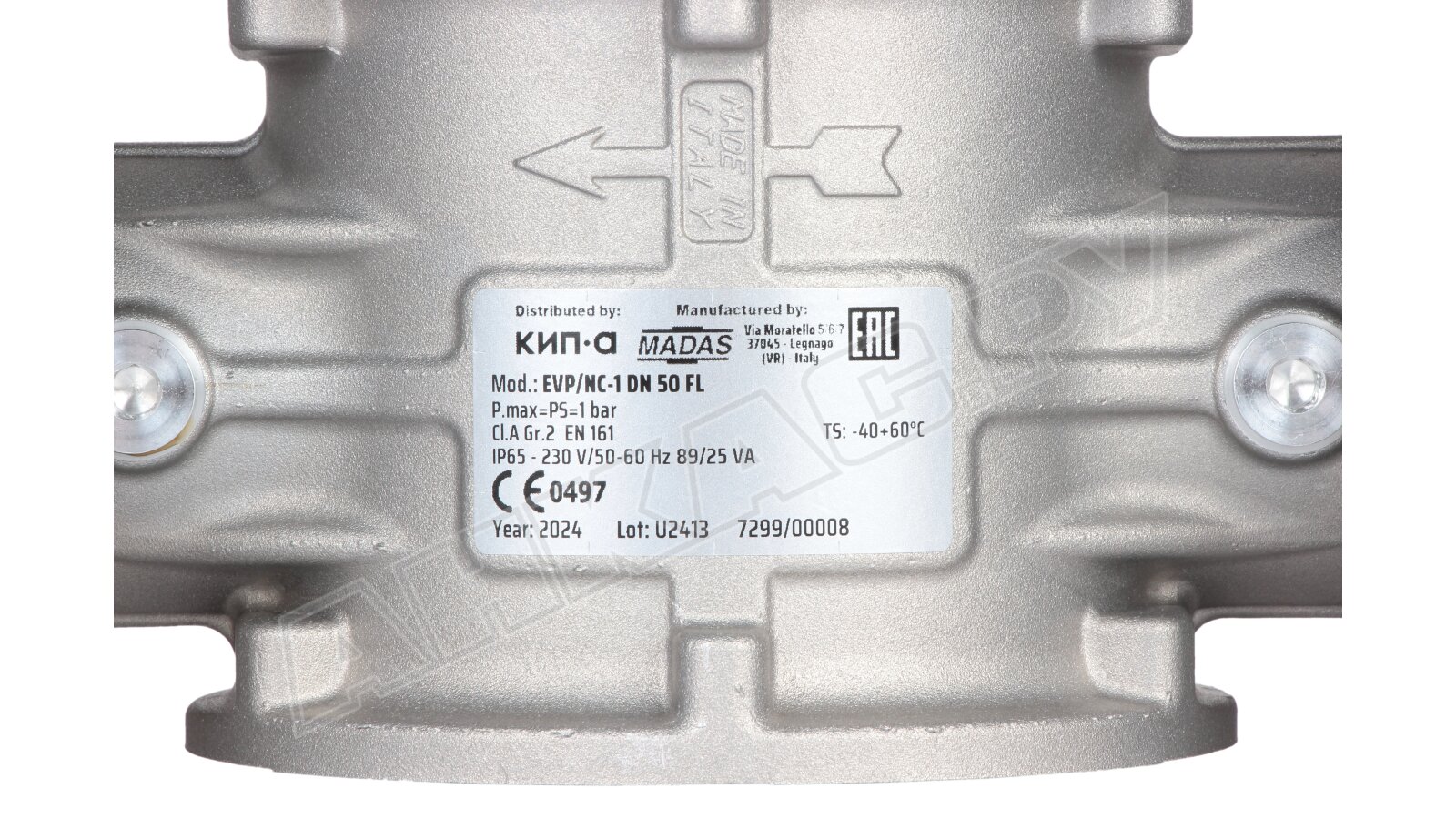

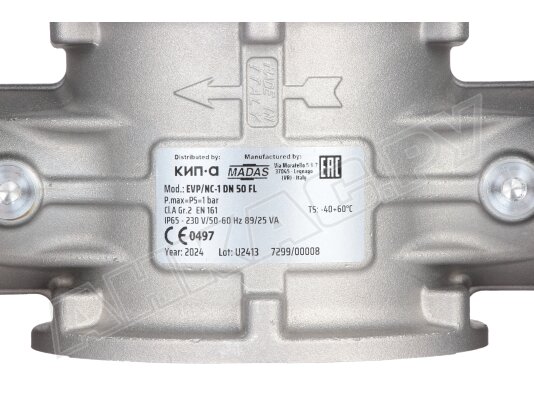

• стрелка на корпусе должна направляться по ходу потока газа;

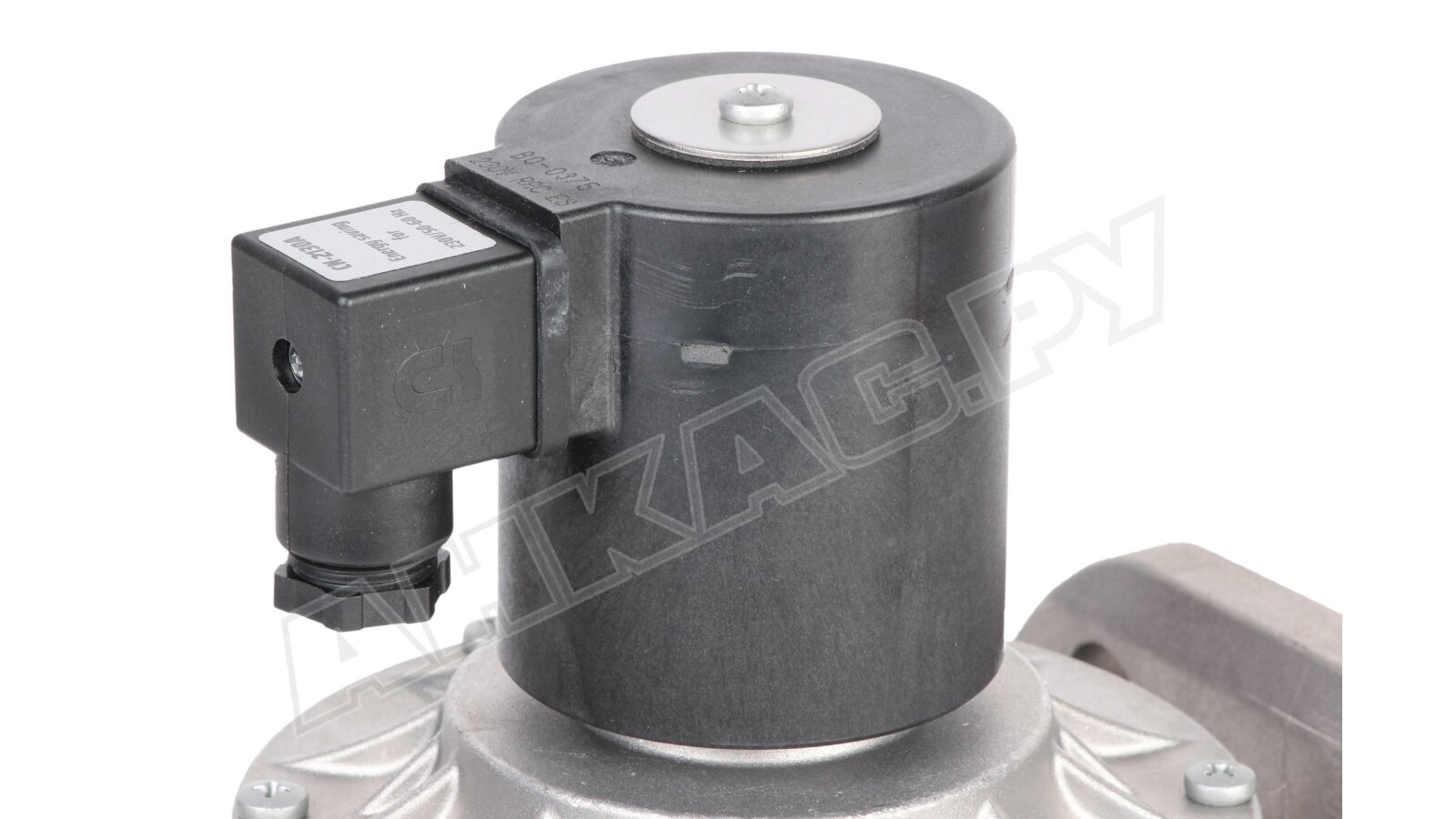

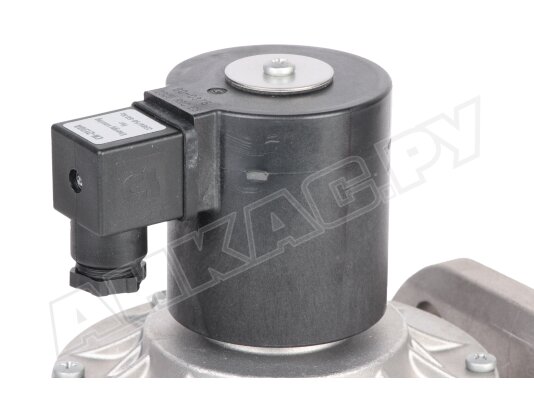

• э/м катушку нельзя переворачивать;
• не допускается размещать клапан в месте с агрессивной внешней средой;
• запрещена эксплуатация клапана в зонах 0 и 1 взрывоопасности (только зоны 2 по госстандарту Р 51330.9-99).

Дооснащение

Для надежного функционирования производитель рекомендует дополнительно установить перед клапаном газовый фильтр.

Достоинства:

• быстрое перекрытие потока при отключении электропитания;
• место для размещения индикатора закрытого положения;
• экономичное энергопотребление;
• высокий уровень защиты от пыли/ влаги;
• возможность всепогодной эксплуатации;
• минимальные требования к техобслуживанию.

Применение

Газовый клапан Madas EVPC500066 обеспечивает запорно-регулирующую функцию и функцию безопасности в системах автоматического управления потоком газа. Востребован для оснащения промышленных котлов, тепло-, парогенераторов, технологических теплопроводов, а также в системах автоматического контроля герметичности с управлением при помощи реле давления, термостата и других устройств.
