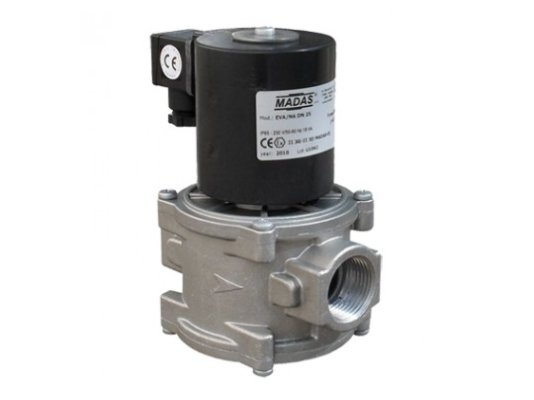

Газовый электромагнитный клапан Madas EVPC400066 108

Газовый электромагнитный клапан Madas EVPC400066 108 входит в серию «компакт». Предназначен для оснащения газового оборудования с давлением в магистрали до 1 бар. Обеспечивает автоматическое перекрытие газопровода при управлении подачей газа на горелку. Подготовлен для монтажа индикатора положения. Характеризуется быстрым срабатыванием, высоким уровнем электрозащиты, экономичным энергопотреблением.

Особенности

Madas EVPC400066 – автоматический нормально-закрытый клапан с быстрым закрытием и открытием. Открыт при подаче напряжения на электромагнитную катушку, закрыт при отключении питания.

Основные данные:

• рабочее напряжение 230 В (-15%, +10%);
• быстрое закрытие и открытие, в течение < 1 сек.;
• максимальное давление газа: 1000 мбар;
• соответствие классу «А» герметичности по европейским нормам EN 161;
• фланцевый монтаж, размер соединений DN 40;
• эксплуатация в условиях температур: -40...+60 °C;
• пыле-, влагозащищенность по стандарту IP 65;
• монтаж в систему горизонтально или вертикально, кроме катушкой вниз;
• не менее 10 лет эксплуатации (100 тыс. циклов операций).

Виды газа

Газовый э/м клапан Madas подходит для метана, бытового газа, сжиженного нефтяного газа, азота, воздуха (сухие неагрессивные газы), биогаза – по запросу.

Исполнение и монтаж

• Клапан подготовлен под установку индикатора положения, позволяющего дистанционно отслеживать текущую позицию (закрыт/ открыт).
• Конструкция серии «компакт» отличается уменьшенными габаритами корпуса, что позволяет экономить рабочее пространство при монтаже.
• Благодаря комплектации энергосберегающим контуром существенно снижено энергопотребление клапана.
• Корпус и детали запорной арматуры произведены из коррозиестойких, газонепроницаемых материалов: нержавеющей стали, алюминия, латуни, нейлона 30%, бутадиен-нитрильного каучука.
• Электрозащита корпуса, соответствующая стандарту IP65, не допускает попадание пыли внутрь устройства, защищает от проникновения влаги при направленных на корпус струях воды с любой стороны.
• Газовый клапан Madas EVPC400066 встраивается на горизонтальные и вертикальные участки трубопровода. Недопустимо размещение катушки вниз головой. Стрелка на корпусе должна совмещаться с направлением потока газа, а ответные фланцы располагаться идеально параллельно основным во избежание дополнительной нагрузки на корпус.

Условия размещения

Электромагнитный клапан подходит для установки внутри и вне помещений (зоны 2 взрывоопасности по классификации взрывоопасных зон). При уличном размещении необходимо защитить устройство от атмосферных осадков, установив под козырьком, навесом во избежание окисления и повреждения конструктивных частей.

Применение

Газовый клапан EVPC400066 отвечает за выполнение запорно-регулирующей функции и функции безопасности при эксплуатации горелок отопительных, водогрейных котлов, тепло-, парогенераторов, технологических теплопроводов. Подходит для использования в системах автоматического контроля герметичности газовой установки с управлением при помощи реле давления, термостата и других устройств.

Преимущества:

• быстродействие, автоматическое срабатывание;
• дистанционный контроль положения при установке индикатора;
• безотказная работа (вероятность отказа ~ 0%);
• экономичное энергопотребление;
• исполнение для эксплуатации в широком диапазоне температур;
• пыле-, влагонепроницаемость корпуса класса IP65.

На сайте можно купить электромагнитные газовые клапаны линейки EVP/NC с различными вариантами соединений, комплектации (с фильтром/ без фильтра, с индикатором/ без индикатора), параметрами рабочего напряжения и максимально допустимого давления.
