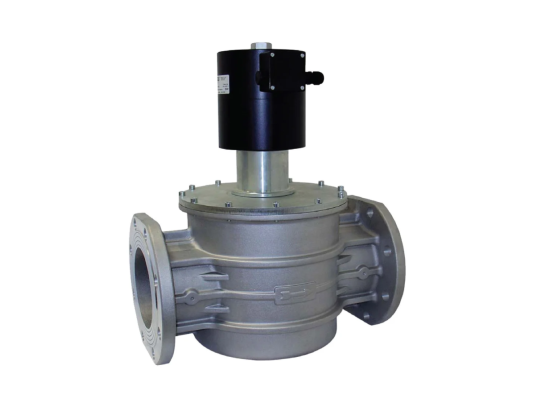

Газовый электромагнитный клапан Madas EVPC400066 008

Газовый электромагнитный клапан Madas EVPC400066 008 предназначен для сборки газовых установок с давлением до 360 мбар. Отвечает за герметичное перекрытие газопровода, безопасное управление подачей газа на промышленную горелку. Характеризуется быстрым срабатыванием, уменьшенными размерами (версия «компакт»), высоким уровнем пыле-, влагозащиты, широким диапазоном эксплуатационных температур. Подготовлен для установки индикатора положения.

Особенности

Madas EVPC400066 – нормально-закрытый клапан с автоматическим быстрым закрытием и открытием. Остается в открытом положении при поступлении питания на э/м катушку. Закрывается при обесточивании.

Основные данные:

• работа от электросети 230 В (-15%, +10%), 50/60 Гц;
• быстрое закрытие и открытие, время срабатывания < 1 сек.;
• максимальное давление газа: 360 мбар;
• соответствие классу «А» герметичности по стандарту EN 161;
• присоединение на фланцы DN 40;
• температурный режим: -40...+60 °C;
• пыле-, влагонепроницаемость корпуса: класс IP 65;
• установка на горизонтальных, вертикальных трубопроводах;
• продолжительность службы: не менее 10 лет (100 тыс. циклов операций).

Рабочая среда

Клапан Madas используется для метана, сжиженного нефтяного газа, бытового газа, азота, воздуха (сухие неагрессивные газы), биогаза – по запросу.

Исполнение и монтаж

• Положение клапана (закрыт/ открыт) можно дистанционно отследить при установке микровыключателя. Клапан подготовлен для монтажа индикатора, сигнализирующего о закрытом положении. Устройство представляет собой геркон с нормально-разомкнутым контактом.
• Электромагнитный клапан входит в линейку «компакт» с уменьшенными габаритами корпуса. Произведен из коррозиестойких, газонепроницаемых материалов: нержавеющей стали, алюминия, латуни, нейлона 30%, NBR-каучука.
• Внешняя оболочка не пропускает пыль и влагу (при направлении струй с любой стороны), что расширяет возможности размещения.
• За счет оснащения энергосберегающим контуром заметно уменьшено потребление электроэнергии на собственные нужды клапана.
• Газовый клапан встраивается на горизонтальные и вертикальные участки трубопровода катушкой вверх. Стрелку на корпусе необходимо направить в сторону потребителя, а контрфланцы расположить строго параллельно основным во избежание дополнительной нагрузки на корпус.
• Клапан подходит для размещения внутри и вне помещений. При уличной эксплуатации требуется защитить устройство от попадания атмосферных осадков во избежание окисления и повреждения конструктивных частей.

Применение

Газовый клапан EVPC400066 выполняет запорно-регулирующую функцию и функцию безопасности при эксплуатации горелок промышленных паровых, водогрейных котлов, теплогенераторов, технологических теплопроводов. Подходит для использования в системах автоматического контроля герметичности газовой установки.

Преимущества:

• быстродействие, закрытие /открытие в течение 1 сек.;
• дистанционный контроль положения при установке индикатора;
• безотказная работа (вероятность отказа ~ 0%);
• экономичное энергопотребление;
• место для монтажа индикатора положения;
• исполнение для всепогодной эксплуатации;
• пыле-, влагонепроницаемость оболочки класса IP65.

Электромагнитные газовые клапаны линейки EVP/NC с другими размерами соединений, параметрами максимального давления и напряжения электропитания доступны со склада и под заказ.
