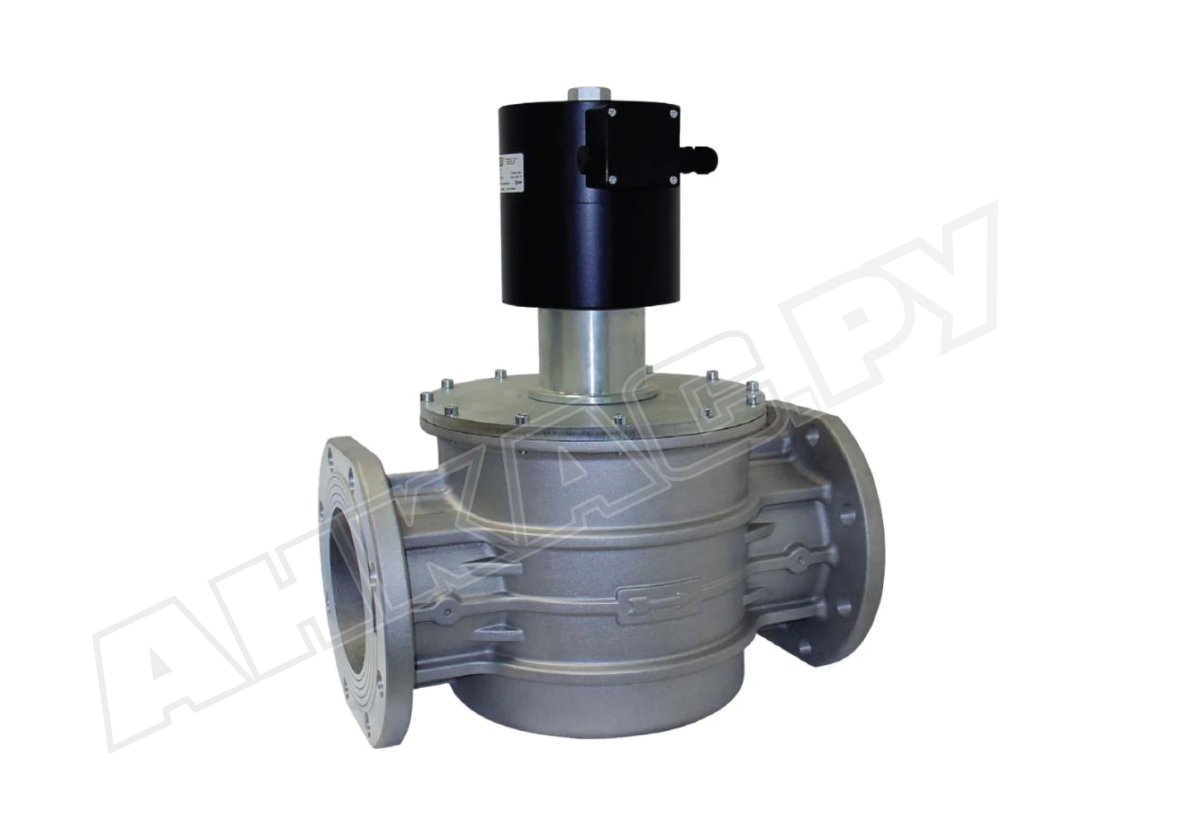

Газовый электромагнитный клапан Madas EVPC320066 008

Газовый электромагнитный клапан Madas EVPC320066 008 версии «компакт» предназначен для управления газовыми потоками при эксплуатации промышленных систем сжигания газа. Выполняет запорно-регулирующую функцию и функцию безопасности в установках с давлением до 360 мбар. Автоматически срабатывает при подаче и отключении электропитания. Конструкция адаптирована к уличной эксплуатации, устойчива к низким температурам окружающей среды. Подготовлена для установки индикатора закрытого положения.

Рабочие и эксплуатационные параметры:

• нормально-закрытый клапан (открыт при подаче электропитания, закрыт при обесточивании);
• отсечка потока газа в течение 1 секунды при отключении от сети питания;
• использование в системах с давлением рабочей среды до 360 мбар;
• уровень защиты электрических контактов от пыли и влаги: IP65;
• исполнение класса «А» герметичности по европейским нормативам EN 161;
• фланцевое присоединение, размер фланцев DN 32;
• горизонтальное или вертикальное размещение в системе;
• минимальная/ максимальная температура окружающей среды: -40/ +60 °C;
• 2-летняя гарантия завода-производителя.

Применение

Madas EVPC320066 подходит для работы с метаном, бытовым газом, сжиженным нефтяным газом, воздухом, азотом (неагрессивные сухие газы), биогазом (в исполнении с уплотнениями из витона). Служит в качестве быстродействующего запорно-регулирующего устройства в магистральных трубопроводах, промышленных горелках. Может использоваться в системах автоматического контроля герметичности.

Конструкция Madas EVPC320066

Газовый электромагнитный клапан собран в литом корпусе из алюминиевого сплава с фланцевыми соединениями DN 32. Произведен из нержавеющей стали, латуни, алюминия, нейлона 30%, NBR-каучука, стойких к составу газов, воздействию низких температур, коррозии. Высокий уровень пыле-, влагозащиты корпуса позволяет эксплуатировать запорную арматуру в сложных условиях без риска сбоев и снижения функциональности.

Клапан оснащен энергосберегающим контуром, что значительно снижает потребление электроэнергии.

Madas EVPC320066 поставляется с заглушкой, которая может быть заменена на индикатор с беспотенциальными контактами, сигнализирующим о закрытии клапана. Минимальная температура эксплуатации микровыключателя CPI составляет -20 °C.

Преимущества:

• быстрое, герметичное перекрытие потока;
• пониженное потребление электроэнергии;
• компактные размеры, упрощающие монтаж;
• место для установки индикатора положения;
• нетребовательность в обслуживании;
• стабильная работа в широком диапазоне температур;
• высокий уровень защиты электрических компонентов.

Место размещения и монтаж

Электромагнитные газовые клапаны серии EVP/NC могут устанавливаться в помещениях и на открытом воздухе (зоны 2 по классификации взрывоопасных зон). При внешнем размещении необходимо предусмотреть защитный козырек для исключения попадания на корпус атмосферных осадков, окисления и повреждения элементов конструкции.

Монтаж осуществляется с учетом стрелки на корпусе, которая должна указывать в сторону газопотребляющего устройства. Ответные фланцы должны быть идеально параллельны фланцам клапана во избежание дополнительных нагрузок на корпус.
