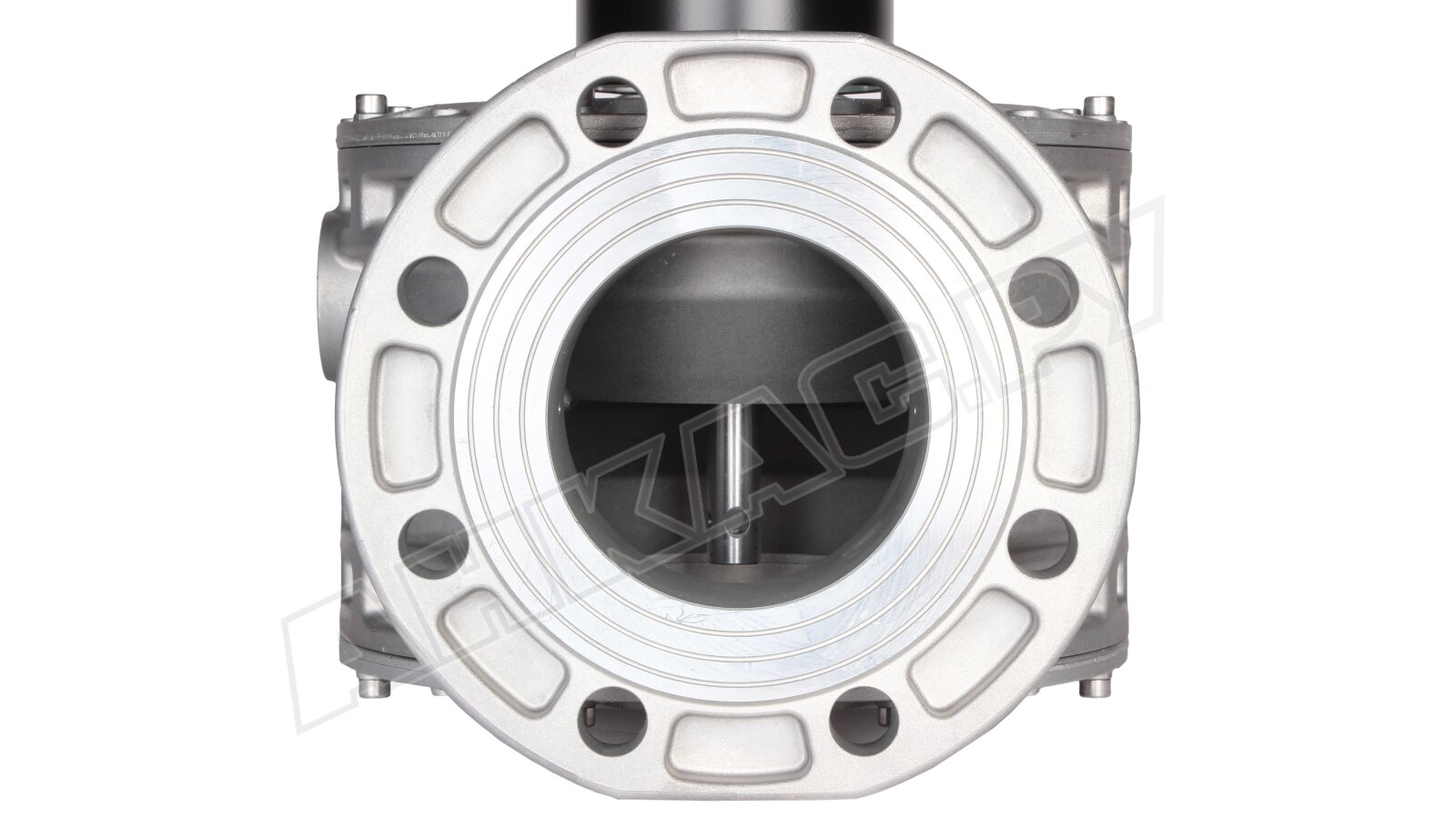

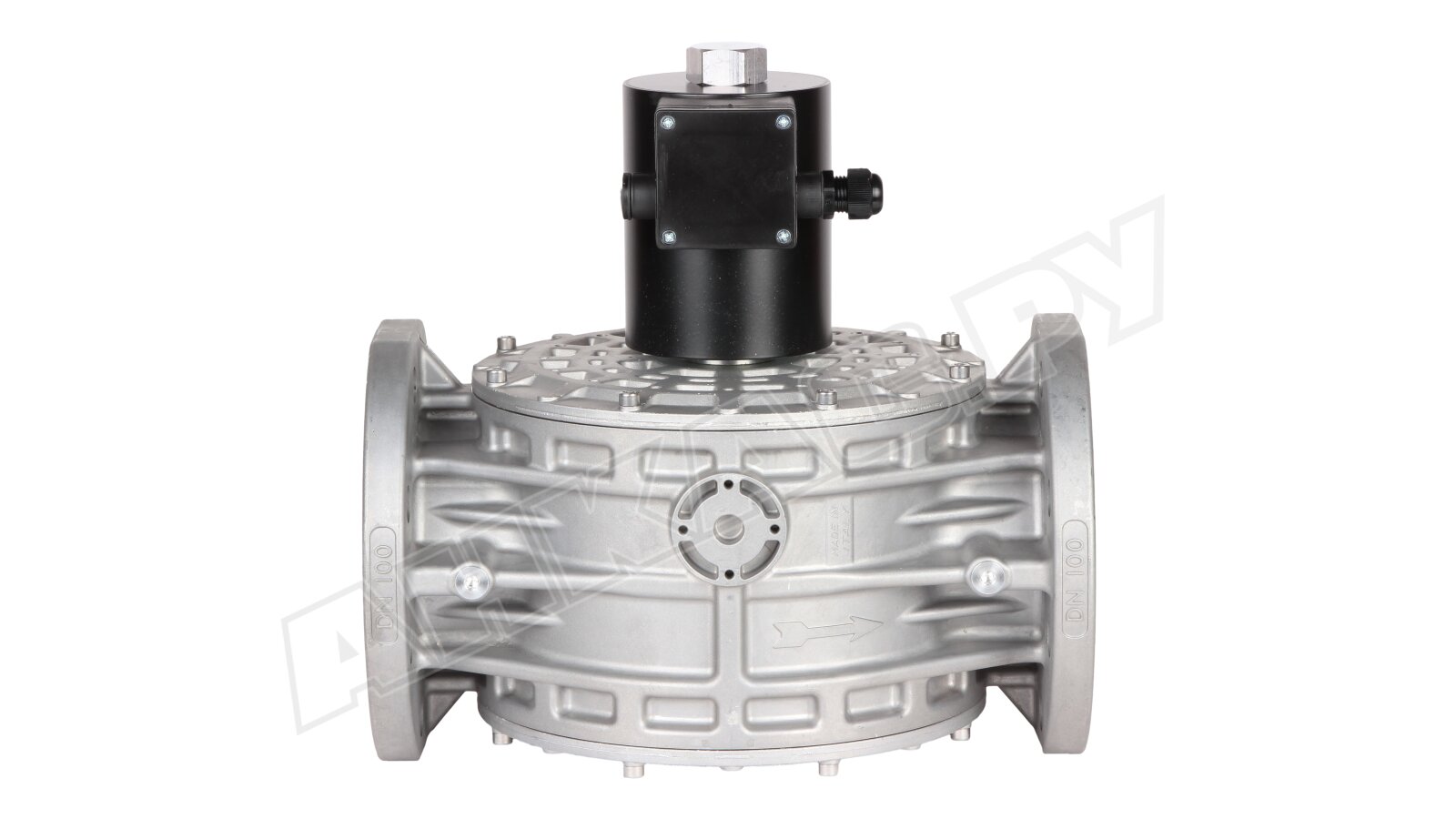

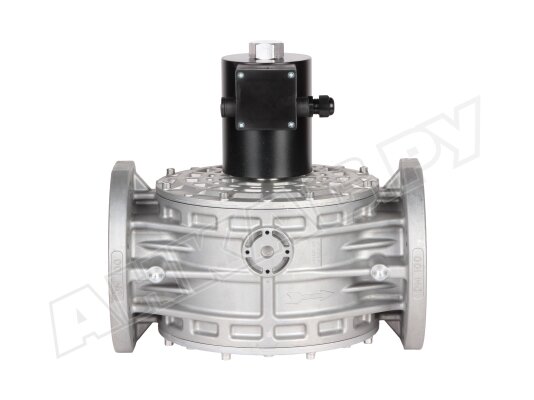

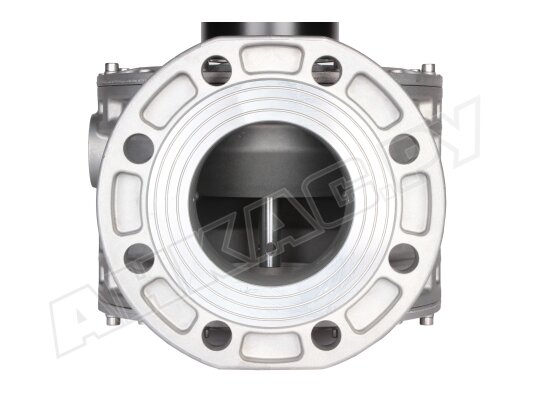

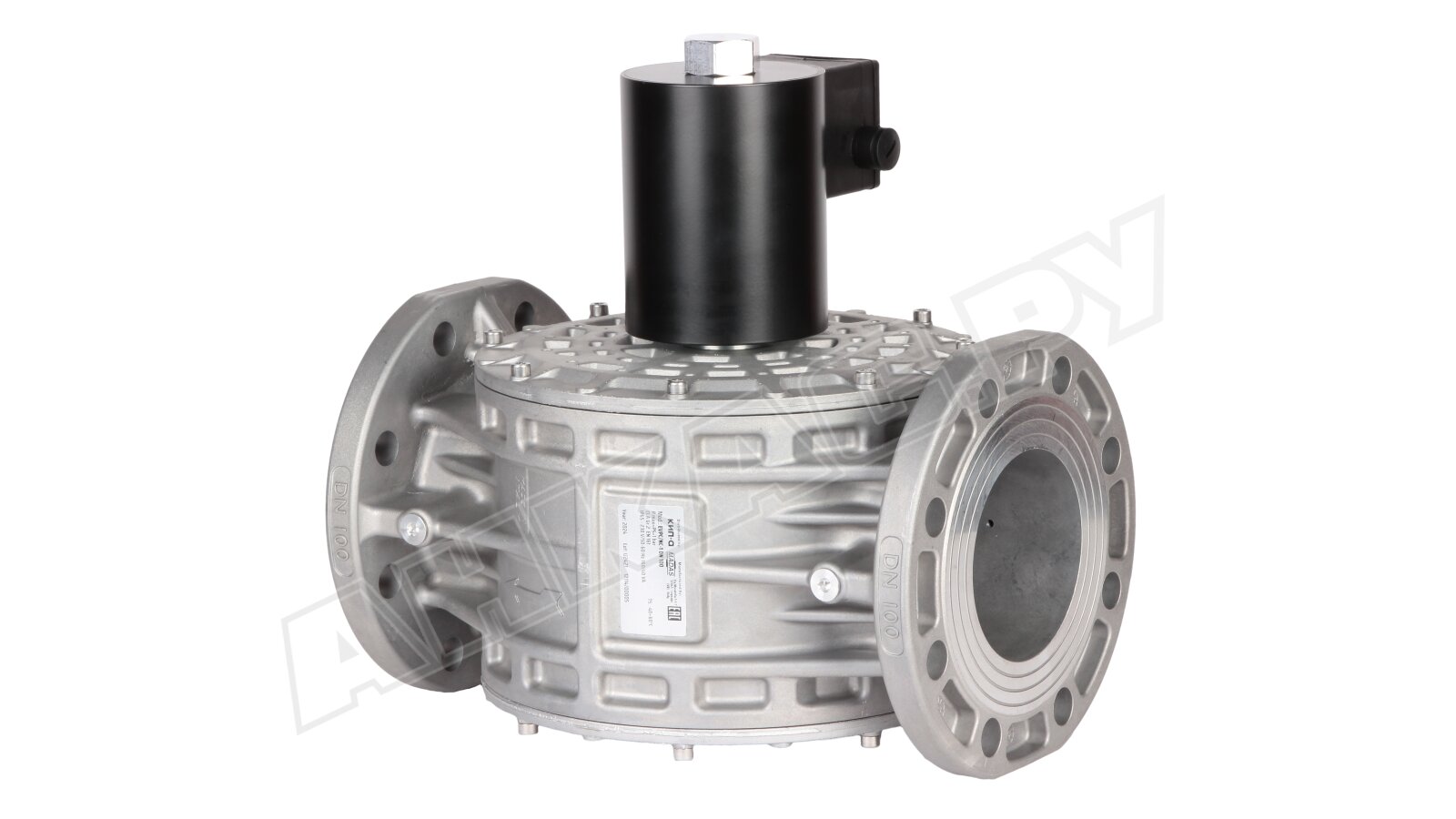

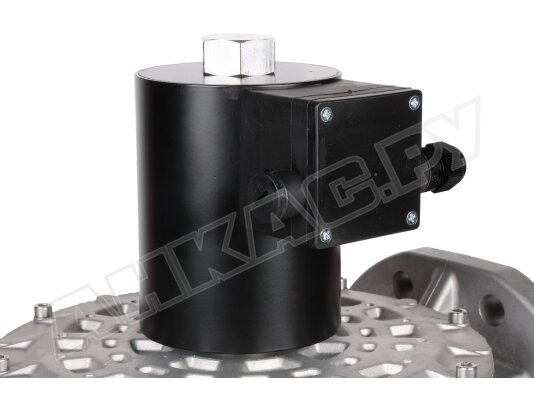

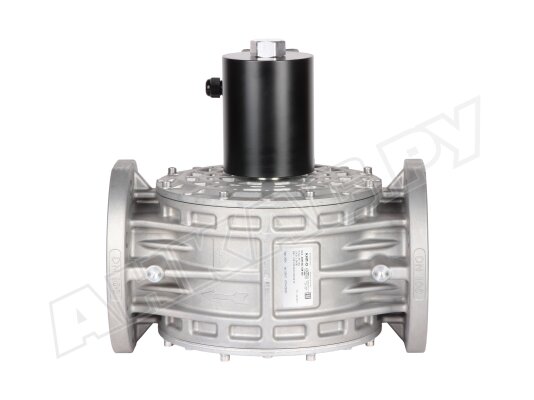

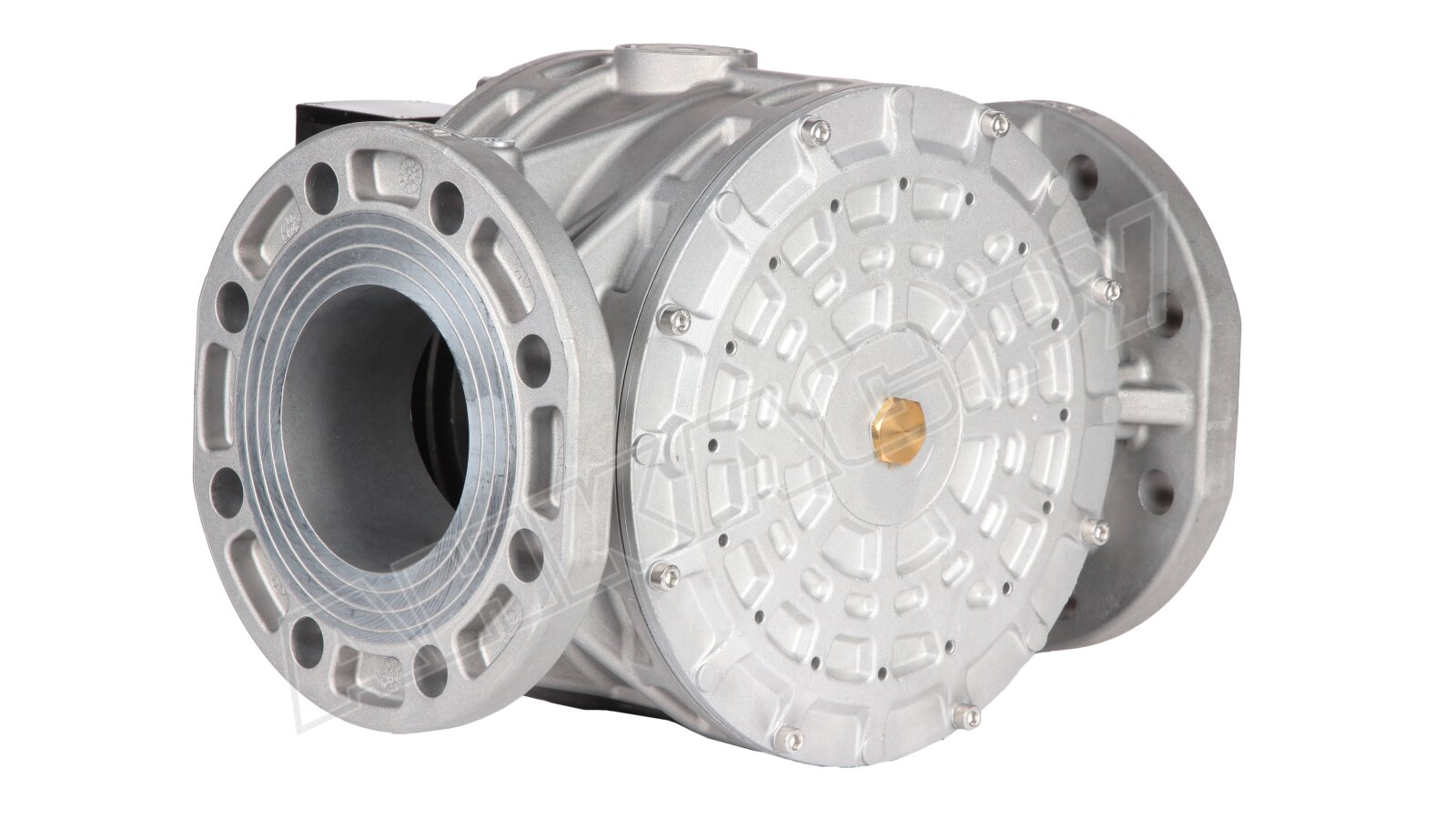

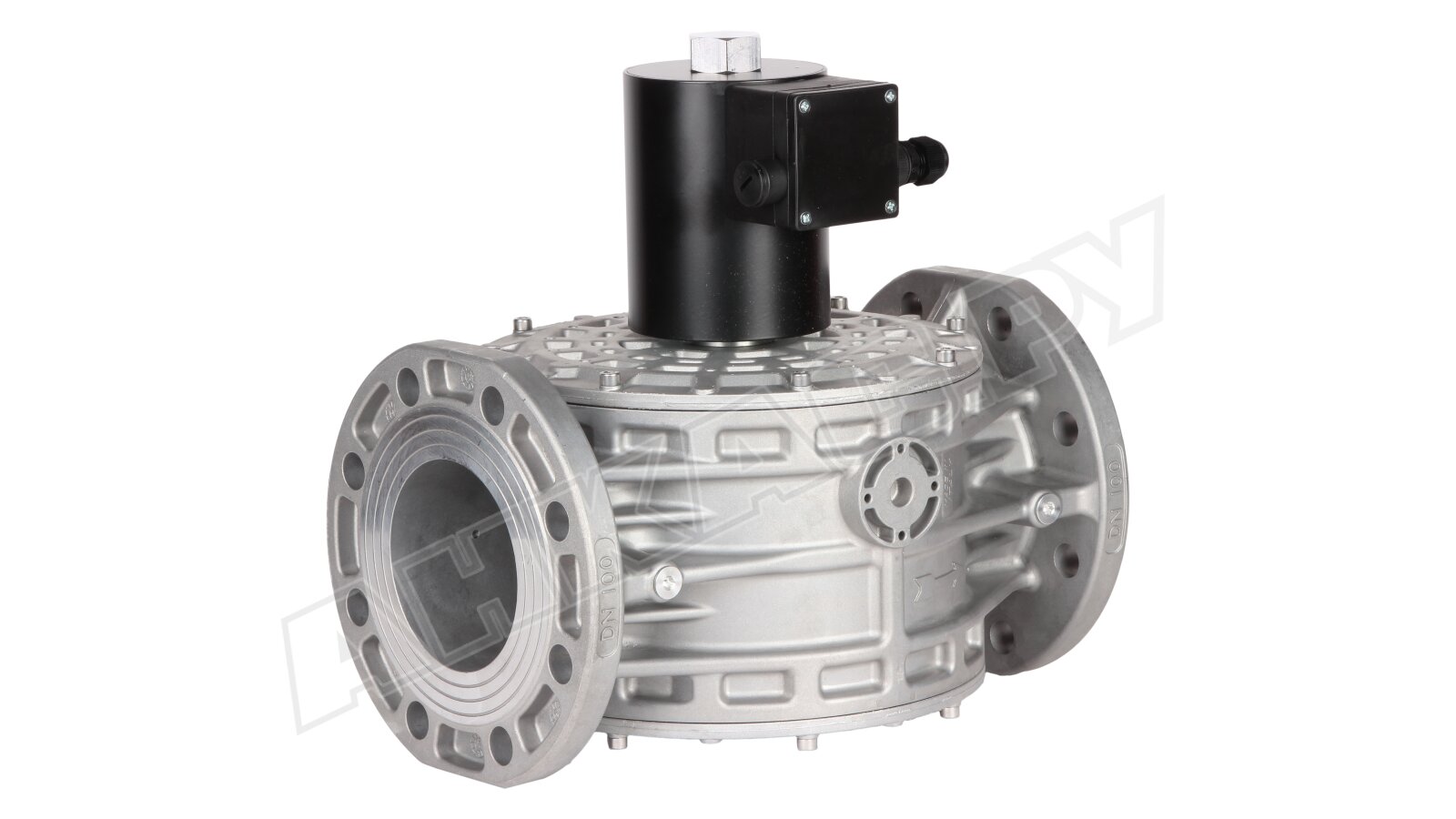

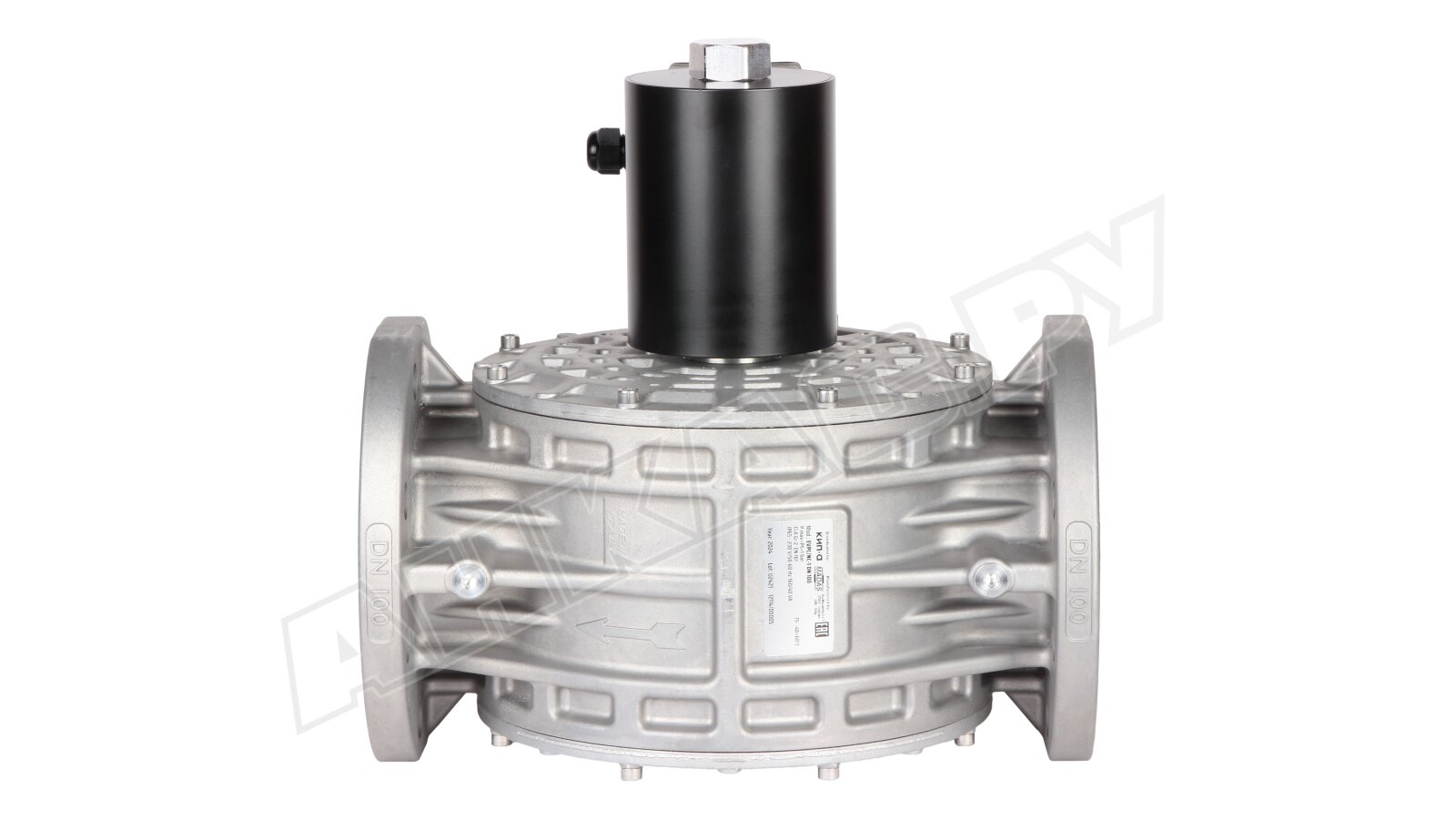

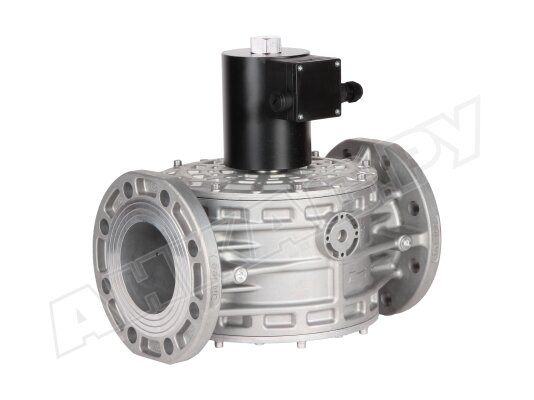

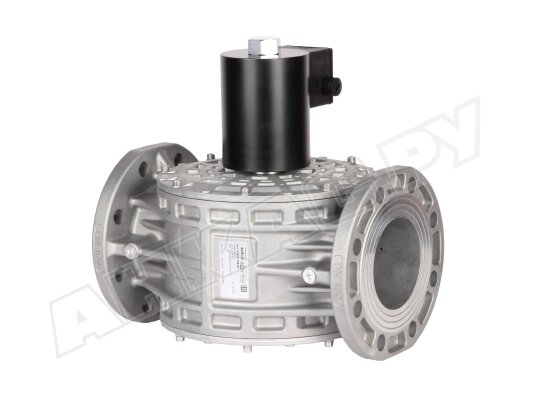

Газовый электромагнитный клапан Madas EVP/NC-1 DN 100

Газовый электромагнитный клапан Madas EVPC100066 108 – версия в компактном корпусе, подготовленная для установки индикатора закрытого положения. Используется в системах автоматизации управления подачей газа на горелку. Работает с метаном, сжиженным нефтяным газом, бытовым газом, азотом, воздухом (неагрессивные сухие газы), биогазом (при замене уплотнений на витоновые, по запросу).

Тип клапана

Madas EVPC100066 – автоматический электромагнитный клапан нормально-закрытого типа с быстрым срабатыванием (закрывается в течение 1 сек.). В открытом положении находится под напряжением, в закрытом – при отключении электропитания.

Конструкция и монтаж

• Клапан входит в серию «компакт» с уменьшенными габаритами конструкции, что позволяет размещать его в ограниченных пространствах. Поставляется с заглушкой, которая может заменяться на индикатор. Микровыключатель CPI подает сигнал о закрытии, позволяет удаленно контролировать текущее положение клапана.
• Газовый клапан снабжен энергосберегающим контуром, за счет чего существенно сокращено потребление электроэнергии на собственные нужды.
• Электрические компоненты надежно защищены от внешних воздействий за счет пыле-, влагонепроницаемости корпуса, что позволяет устанавливать клапан в условиях улицы. При наружном размещении требуется создать защиту запорной арматуры от воздействия осадков в виде козырька или навеса во избежание окисления или повреждения рабочих частей.
• EVPC100066 встраивается в систему горизонтально или вертикально, но не вниз катушкой. При монтаже следует направить стрелку на корпусе по ходу потока и точно позиционировать контрфланцы (строго параллельно) для исключения дополнительной нагрузки на корпус.

Рекомендации производителя

Перед клапаном рекомендуется установить фильтр для очистки потока от твердых частиц и предотвращения преждевременного износа рабочих частей.

Применение

Газовый клапан Madas EVPC100066 используется в системах автоматизации подачи газа в системах с давлением до 1 бар. Отвечает за запорно-регулирующую функцию и функцию безопасности. Место применения: горелки отопительных, водогрейных котлов, тепло-, парогенераторов, технологические теплопроводы. Запорное устройство подходит для оснащения систем автоматического контроля герметичности газовой установки с управлением при помощи реле давления, термостата и других устройств.

Проверка работоспособности

Газовые электромагнитные клапаны EVP/NC не нуждаются в обслуживании внутренних частей при отсутствии встроенного фильтрующего картриджа. Сервисное обслуживание заключается в проведении проверки герметичности соединений и корректности работы клапана.

Преимущества:

• мгновенная автоматическая отсечка потока газа;
• высокий уровень герметичности (класс А);
• место для установки индикатора положения;
• экономичное энергопотребление;
• компактные размеры корпуса;
• высокий уровень пылевлагозащиты;
• безотказная работа в широком диапазоне температур.

Производитель дает 2 года гарантии на электромагнитные газовые клапаны EVP/NC.
