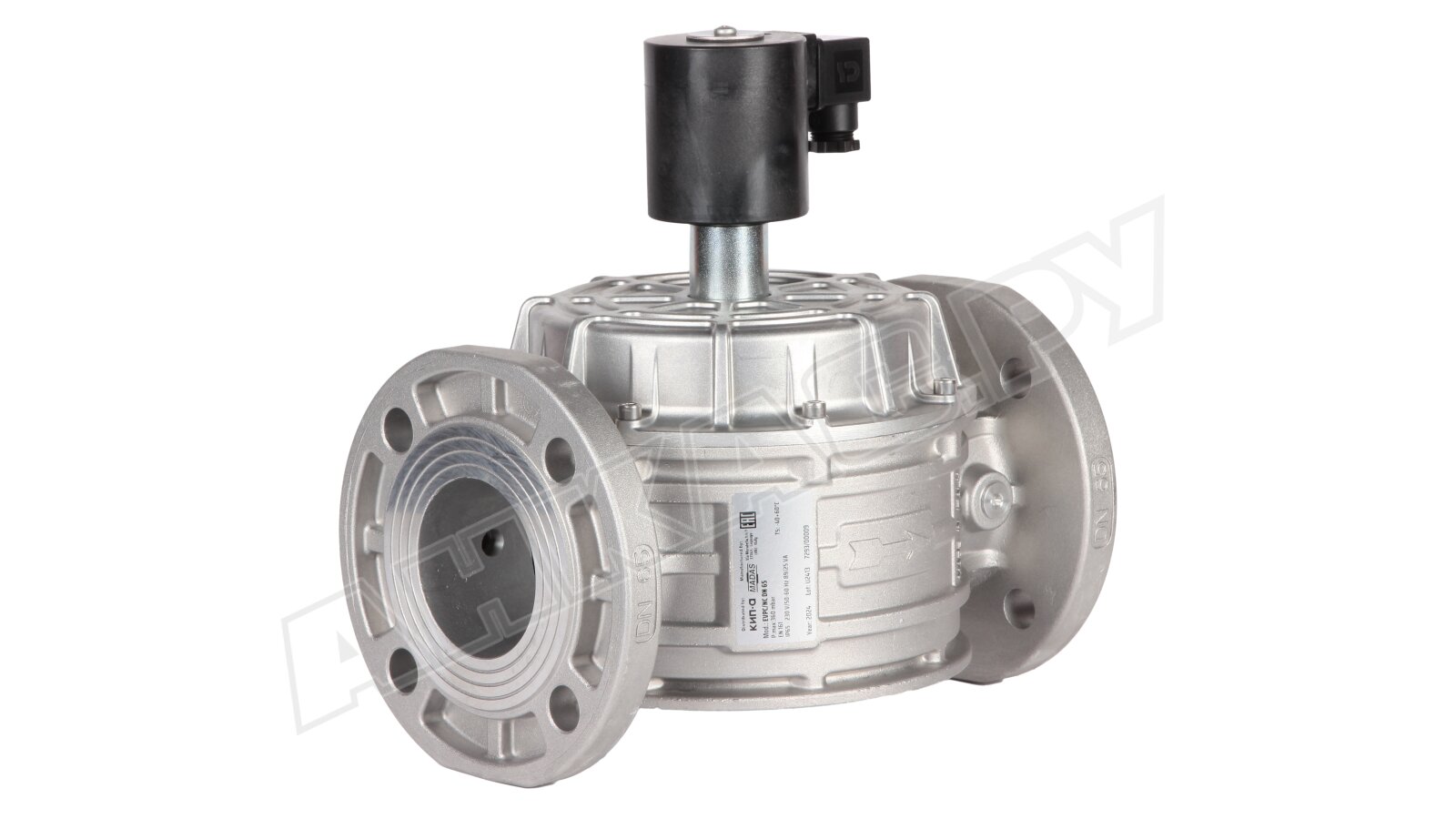

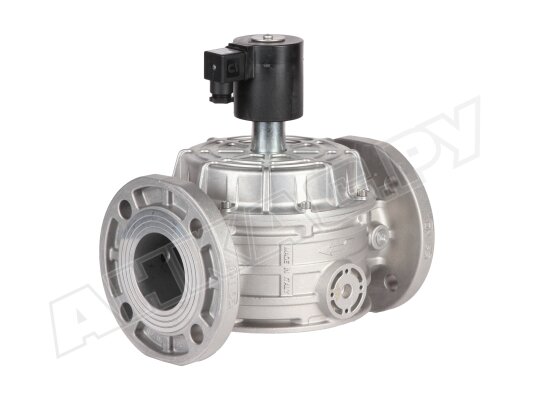

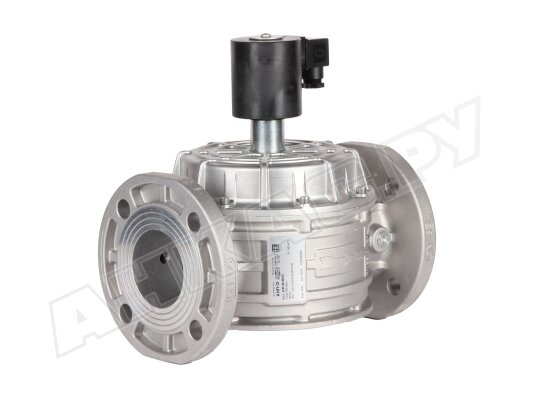

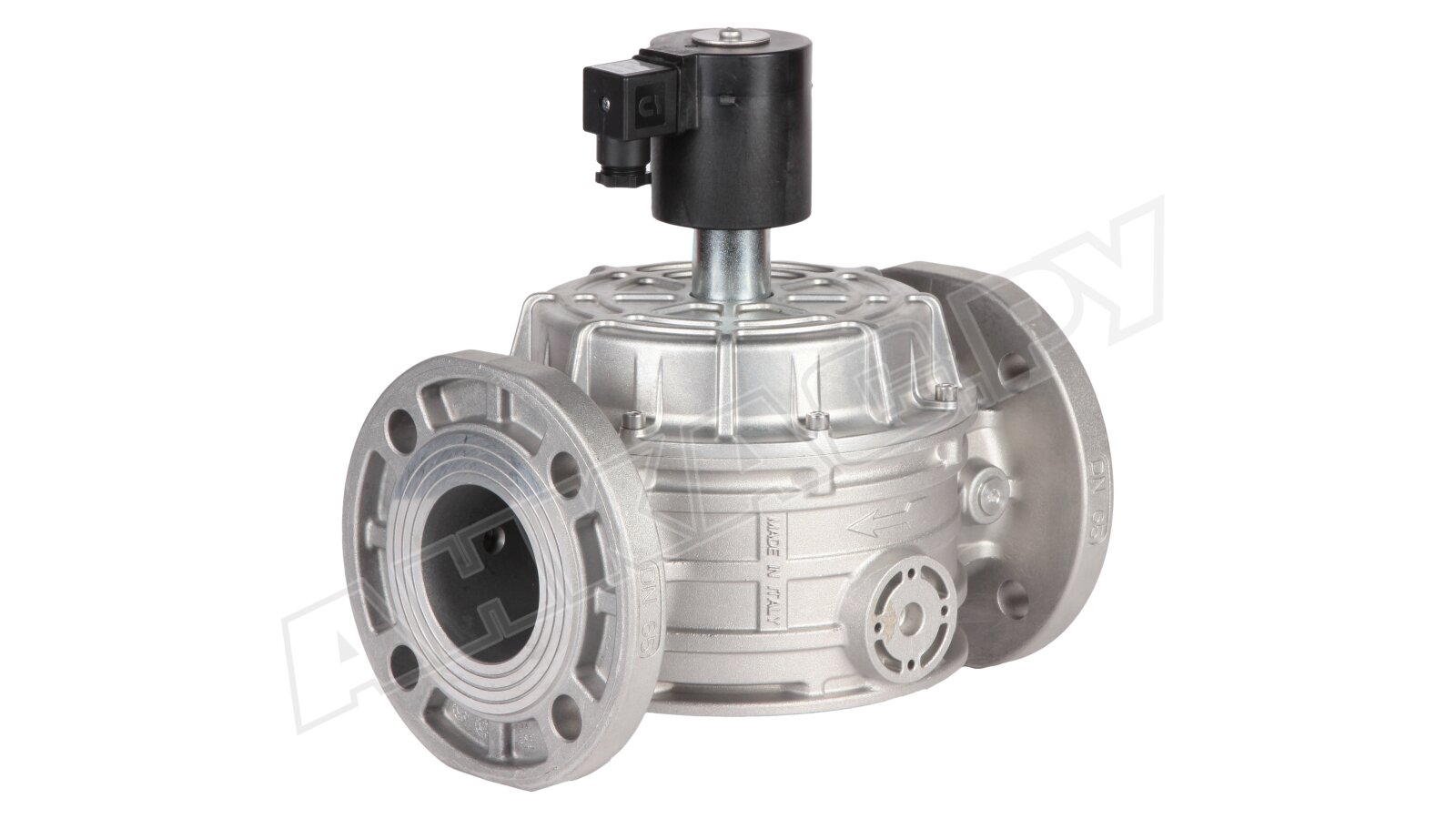

Газовый электромагнитный клапан Madas EVPC080066 008

Газовый электромагнитный клапан Madas EVPC080066 008 разработан для оснащения промышленных систем сжигания газа. Адаптирован для уличного размещения, низкотемпературной эксплуатации. Обеспечивает быстрое и герметичное запирание потока, безопасное управление подачей газа. Подготовлен для установки индикатора положения. Отличается компактными габаритами.

Особенности

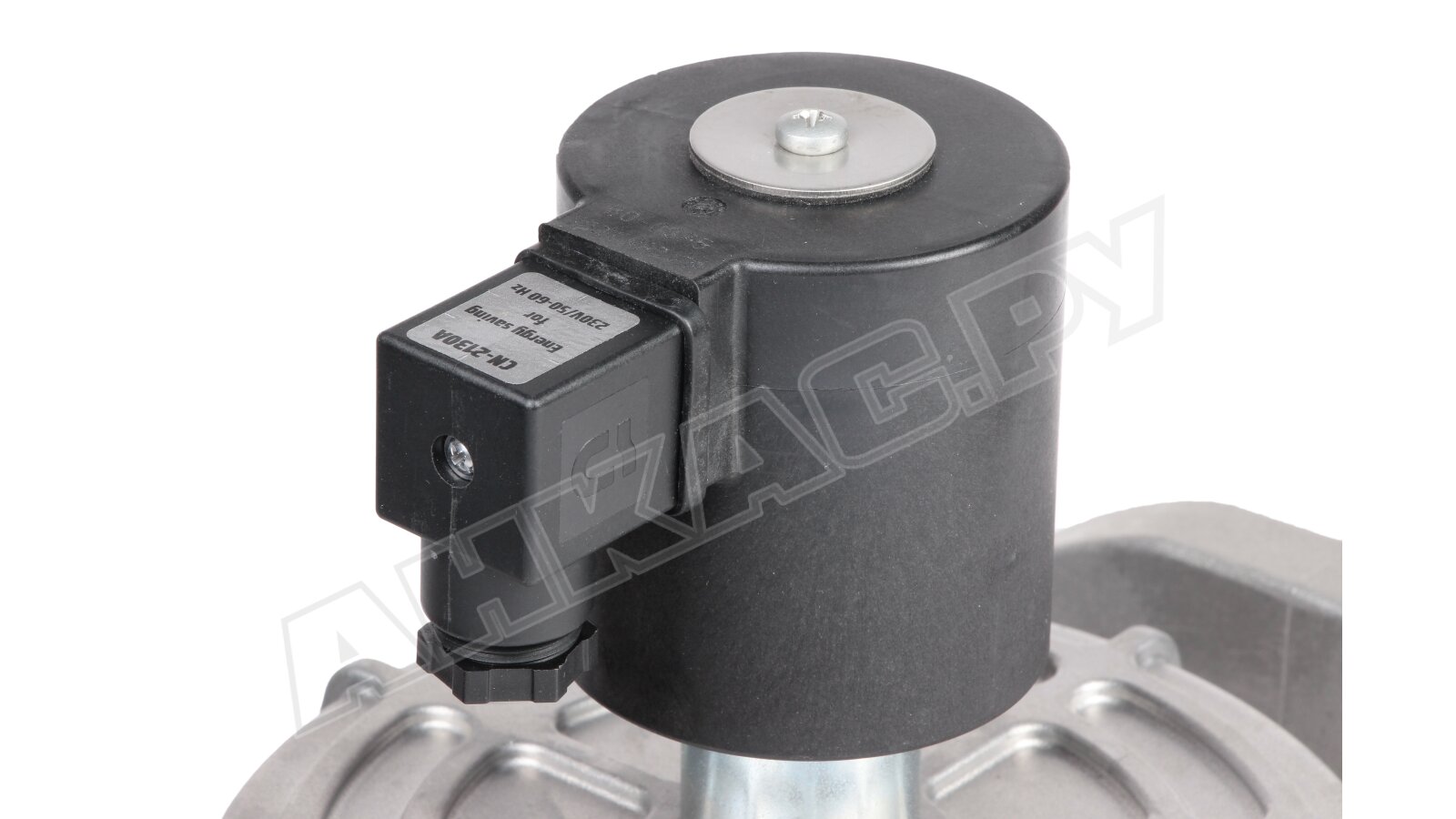

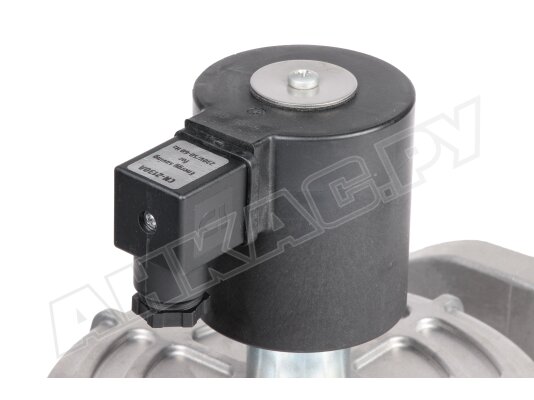

EVP/NC – серия нормально-закрытых газовых клапанов с автоматическим быстрым закрытием и быстрым открытием. Клапан закрывается при отключении от сети питания, открывается при подаче рабочего напряжения на электромагнитную катушку.

Особенности конструкции

• Корпус из литого алюминия и конструктивные элементы из нержавеющей стали, алюминия, латуни, нейлона 30% рассчитаны на температурные перепады, интенсивную эксплуатацию. Диапазон рабочих температур -40...+60 °C.
• Эффективная защита электрических компонентов от пыли и влаги (стандарт IP 65) предотвращает сбои в работе газового клапана при эксплуатации в сложных условиях. Запорная арматура подходит для установки на открытом воздухе при условии защиты с помощью козырька или навеса, предотвращающих попадание на корпус атмосферных осадков и вероятность окисления/ разрушения рабочих частей.

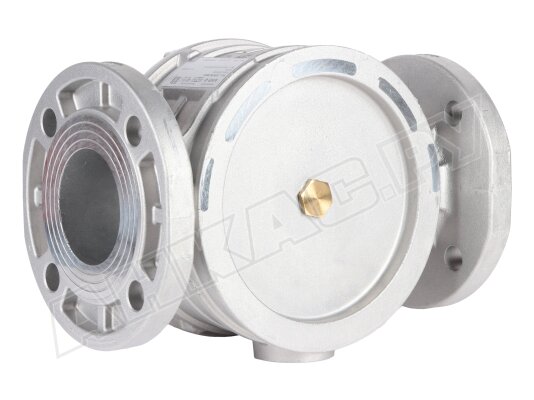

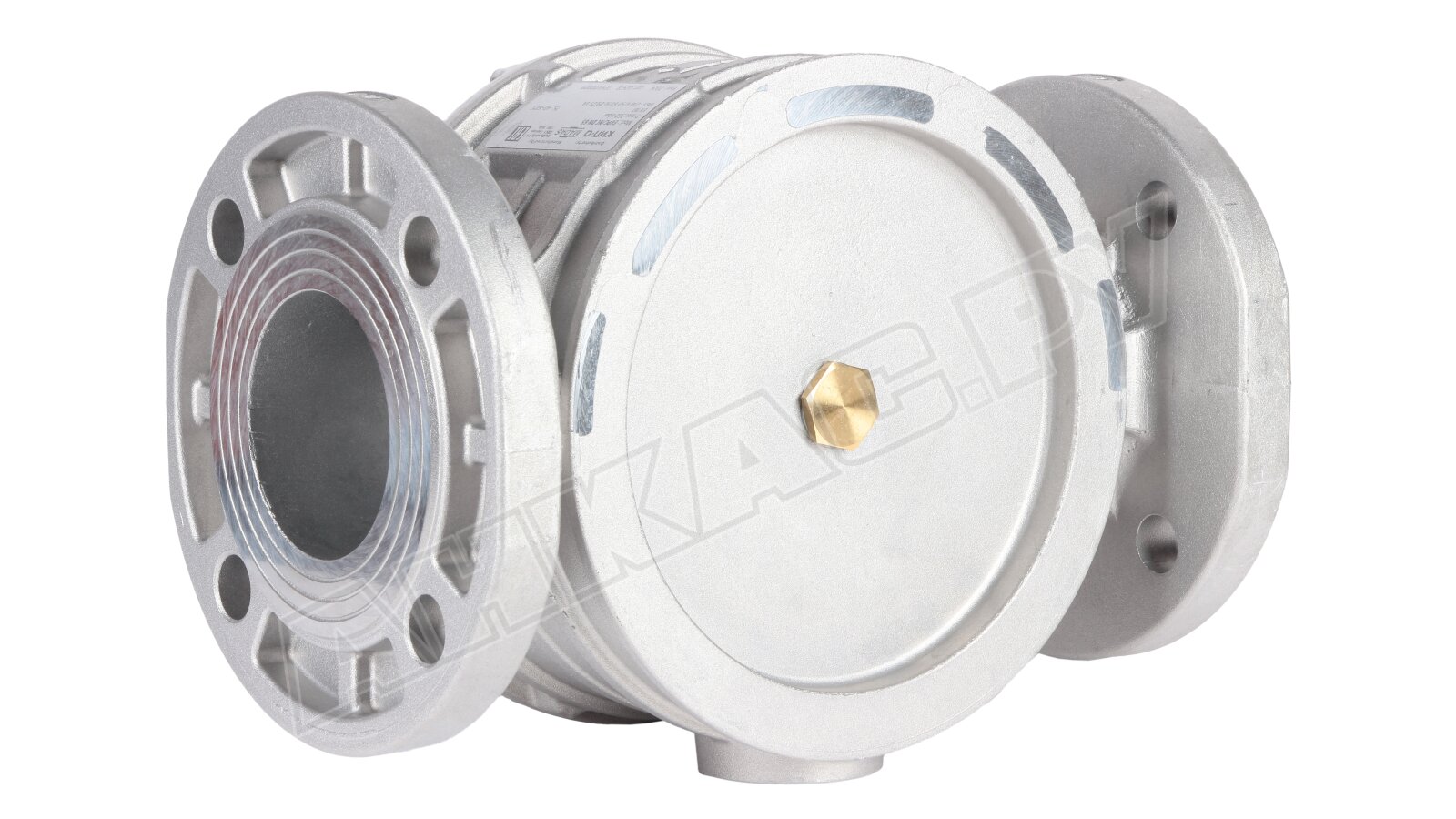

• Madas EVPC080066 устанавливается на горизонтальные или вертикальные участки трубопровода с помощью фланцевых соединений катушкой вверх. Клапан оснащен встроенным фильтром, удерживающим твердые частицы и примеси на входе потока.
• Для дистанционного контроля положения на клапан можно установить микровыключатель CPI, который сигнализирует о закрытии запорного устройства
• За счет комплектации энергосберегающим контуром заметно уменьшено потребление электроэнергии на собственные нужды клапана.

Рабочая среда и сфера применения

Электромагнитный клапан рассчитан на работу с метаном, бытовым газом, сжиженным нефтяным газом, воздухом, азотом (только для неагрессивных сухих газов). Применяется в качестве запорно-регулирующего органа и органа безопасности в магистральных трубопроводах, паровых, водогрейных котлах, теплогенераторах. По запросу доступно исполнение для биогаза, попутного нефтяного газа.

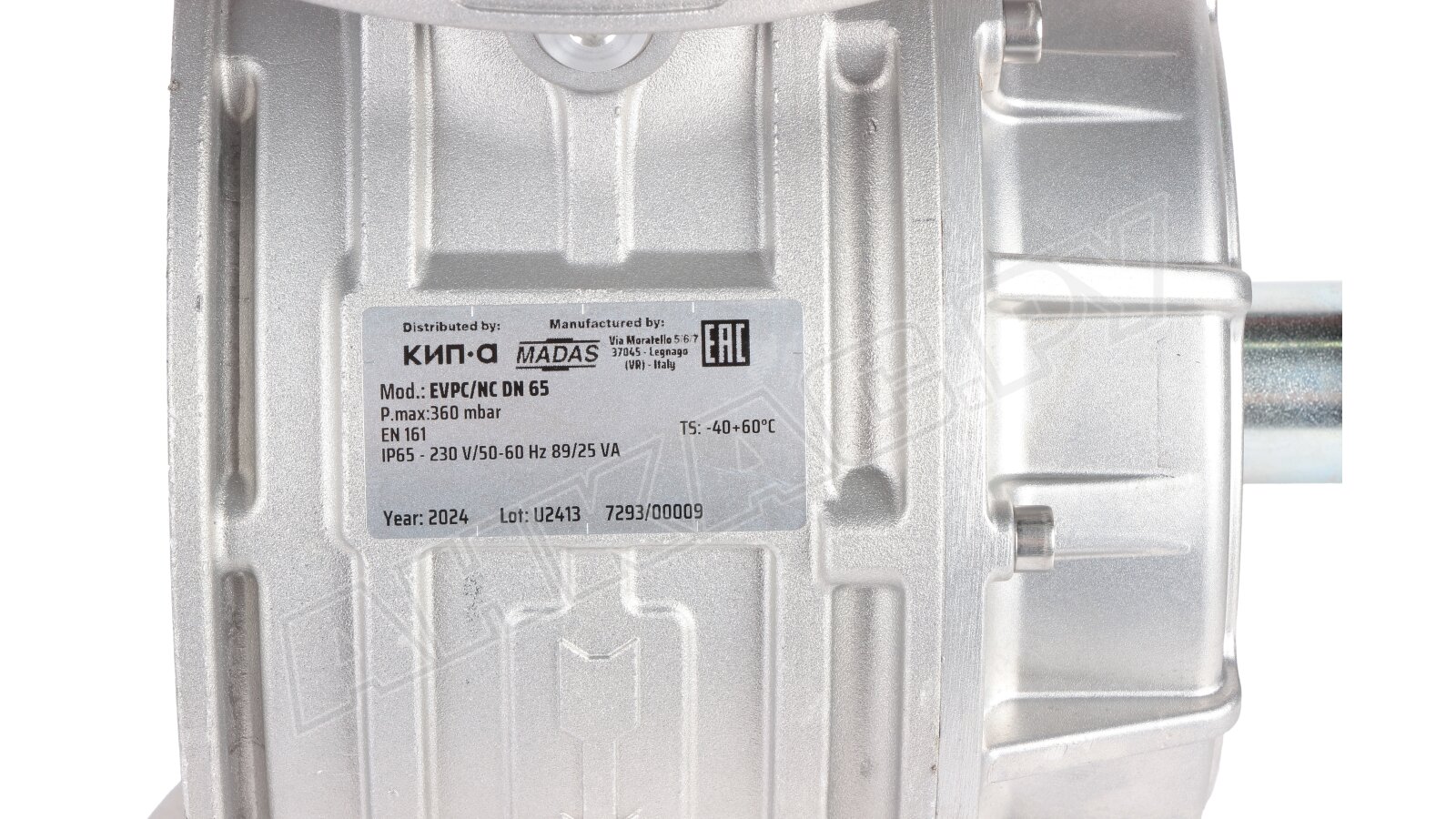

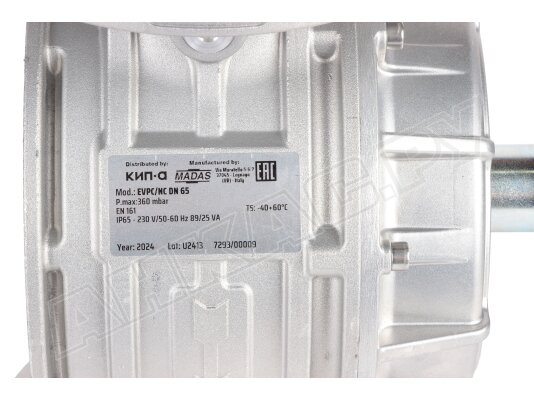

Основные данные модели:

• класс «А» герметичности по стандарту EN 161;
• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
• быстрое закрытие и открытие, < 1 сек.;
• допустимое давление рабочей среды: до 360 мбар;

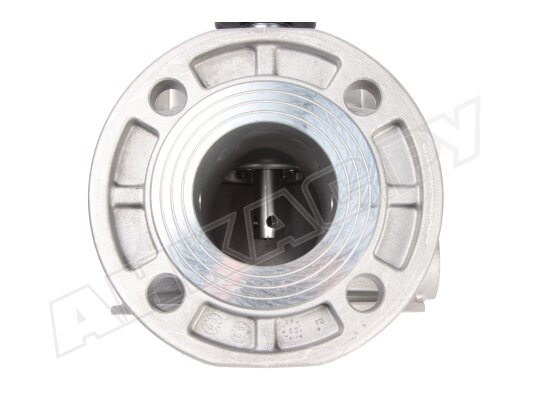

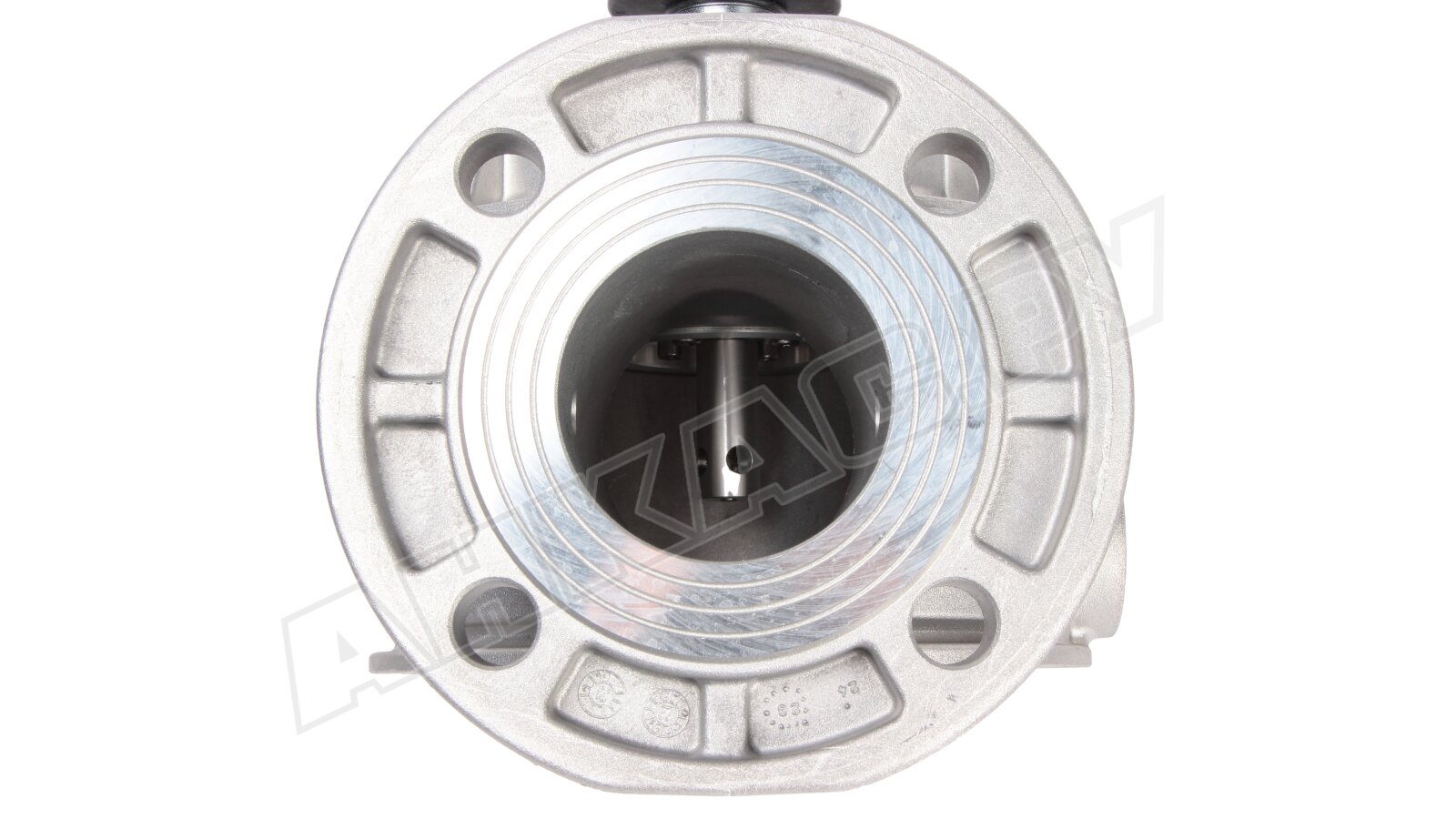

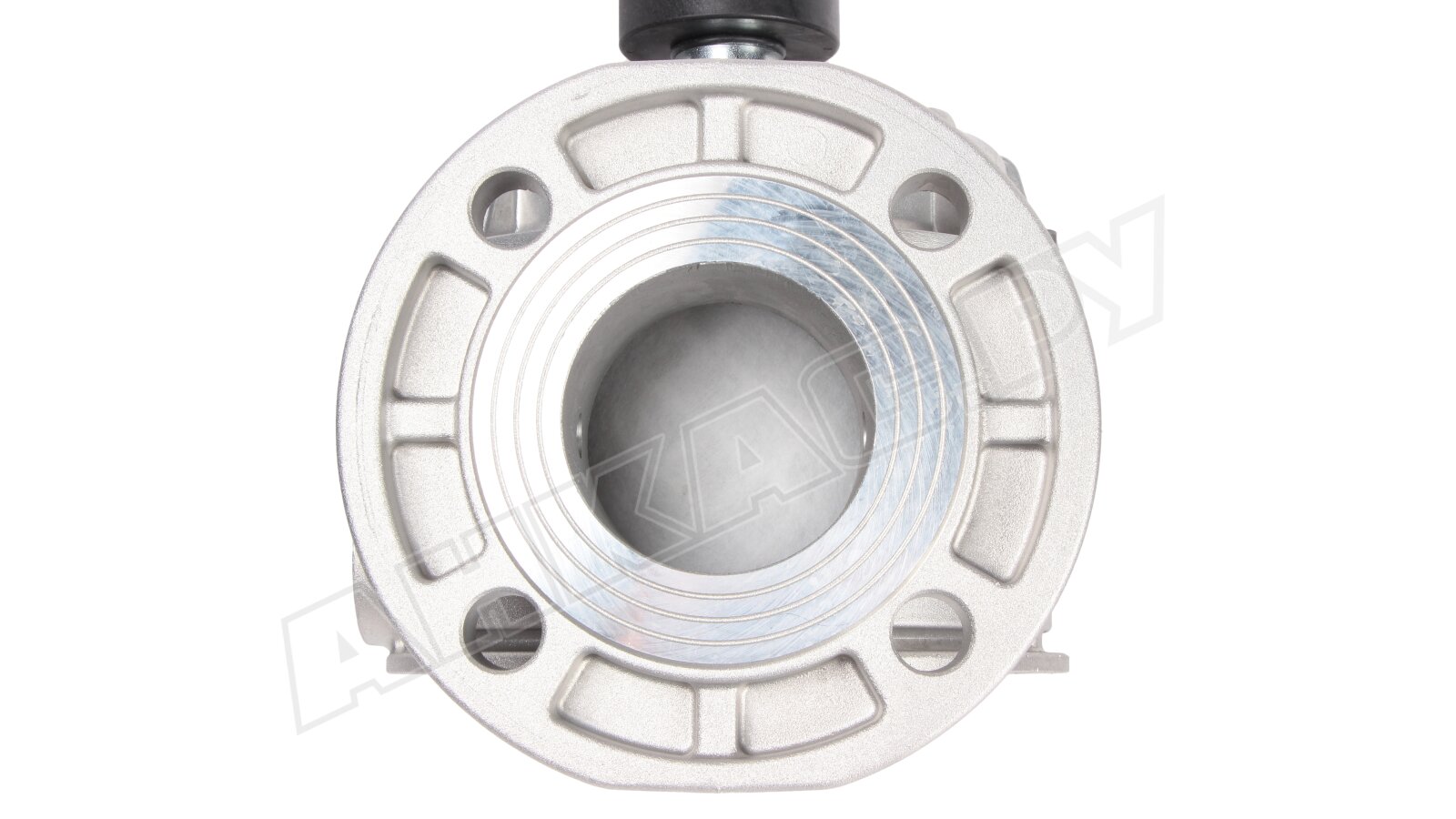

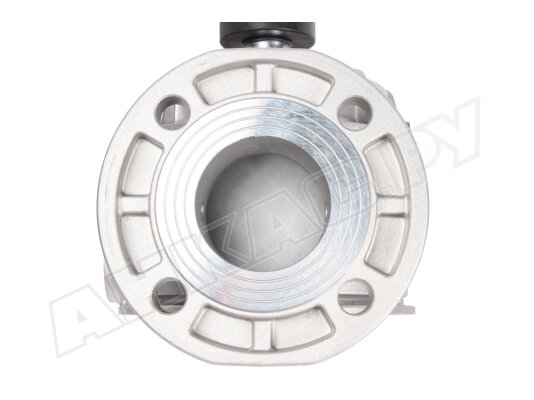

• монтаж в систему с помощью фланцев DN 65;
• эксплуатационные температуры: -40...+60 °C;
• пыле-, влагозащита по стандарту IP65;
• горизонтальное, вертикальное размещение (кроме вниз катушкой);
• эксплуатация в течение 10 лет (100 тыс. циклов операций).

Сервисное обслуживание

При эксплуатации газового электромагнитного клапана необходимо очищать фильтр от загрязнений, при необходимости заменять фильтроэлемент и прокладку крышки. Внутренние части конструкции не требуют дополнительного обслуживания.

Достоинства:

• быстрое срабатывание при обесточивании;
• надежная герметизация газопровода, безопасная эксплуатация;
• место для монтажа индикатора закрытого положения;
• энергосберегающий контур, экономичное потребление электроэнергии;
• высокий уровень защиты от пыли/ влаги;
• исполнение для всепогодной эксплуатации;
• минимальные требования к обслуживанию.

Ограничение по месту установки

Электромагнитные газовые клапаны Madas в стандартном исполнении не подходят для установки в местах с агрессивной средой, способной вызвать разрушение конструктивных элементов или уплотнений.
