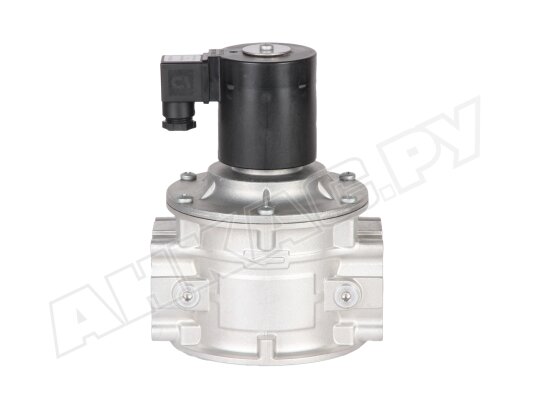

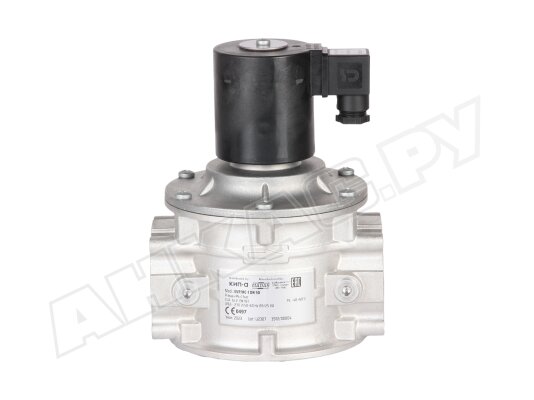

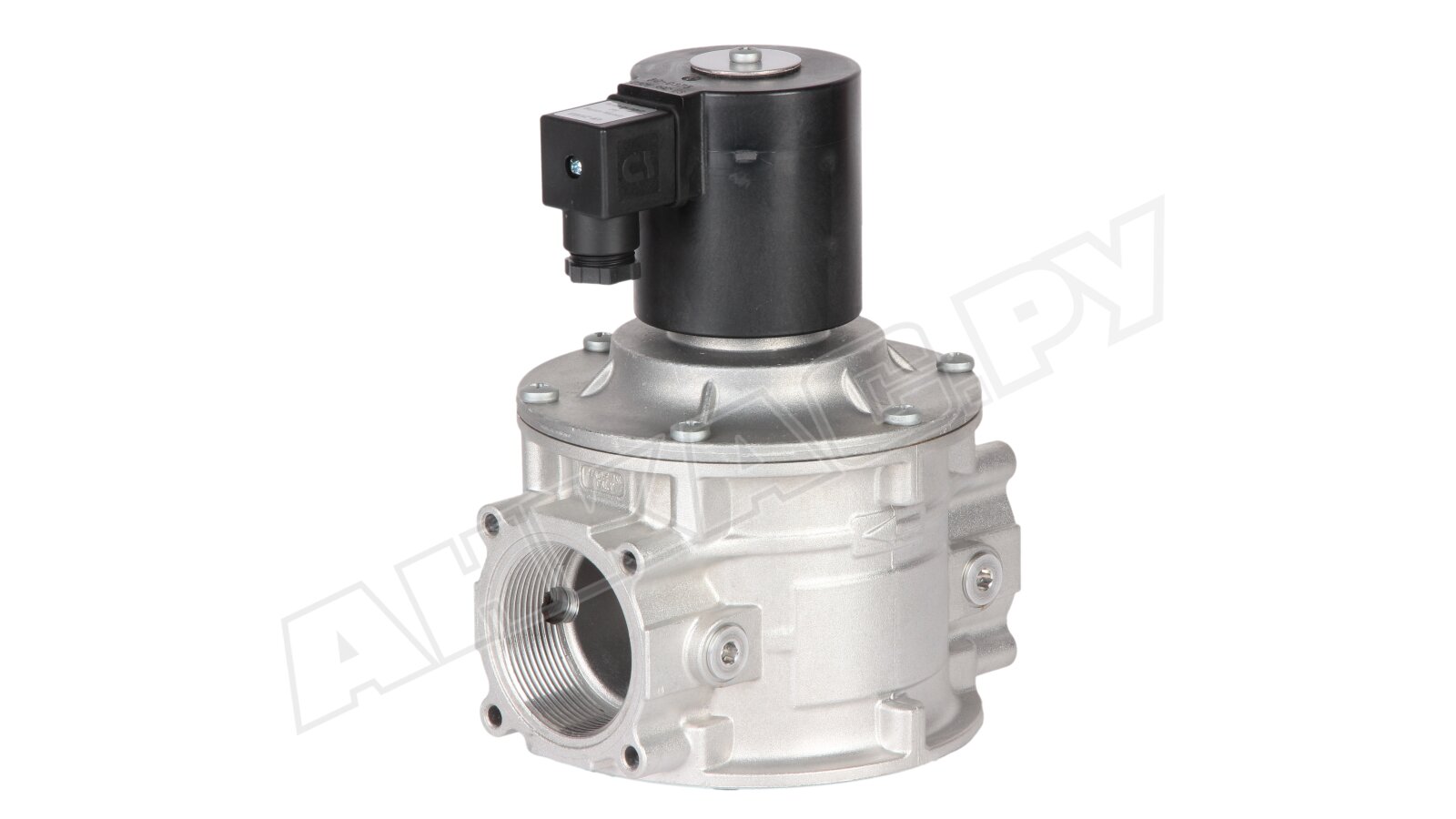

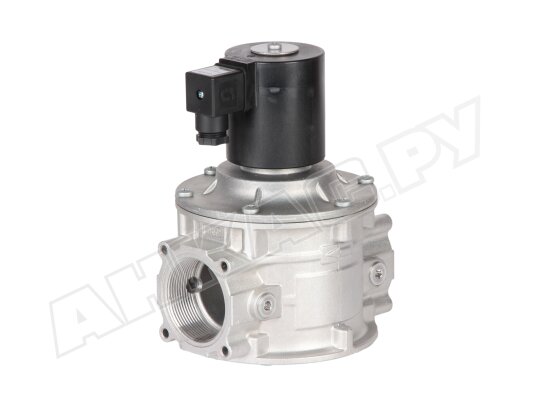

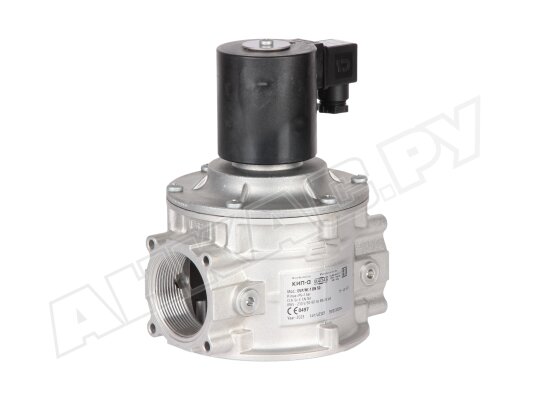

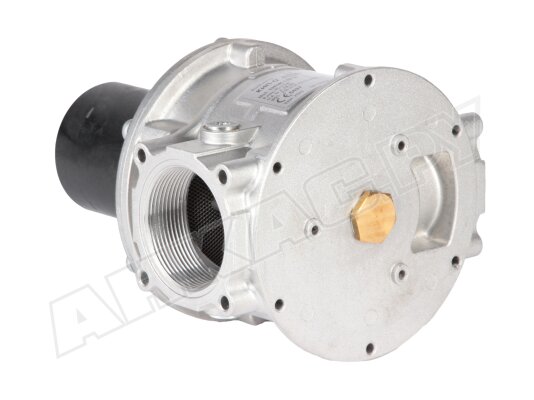

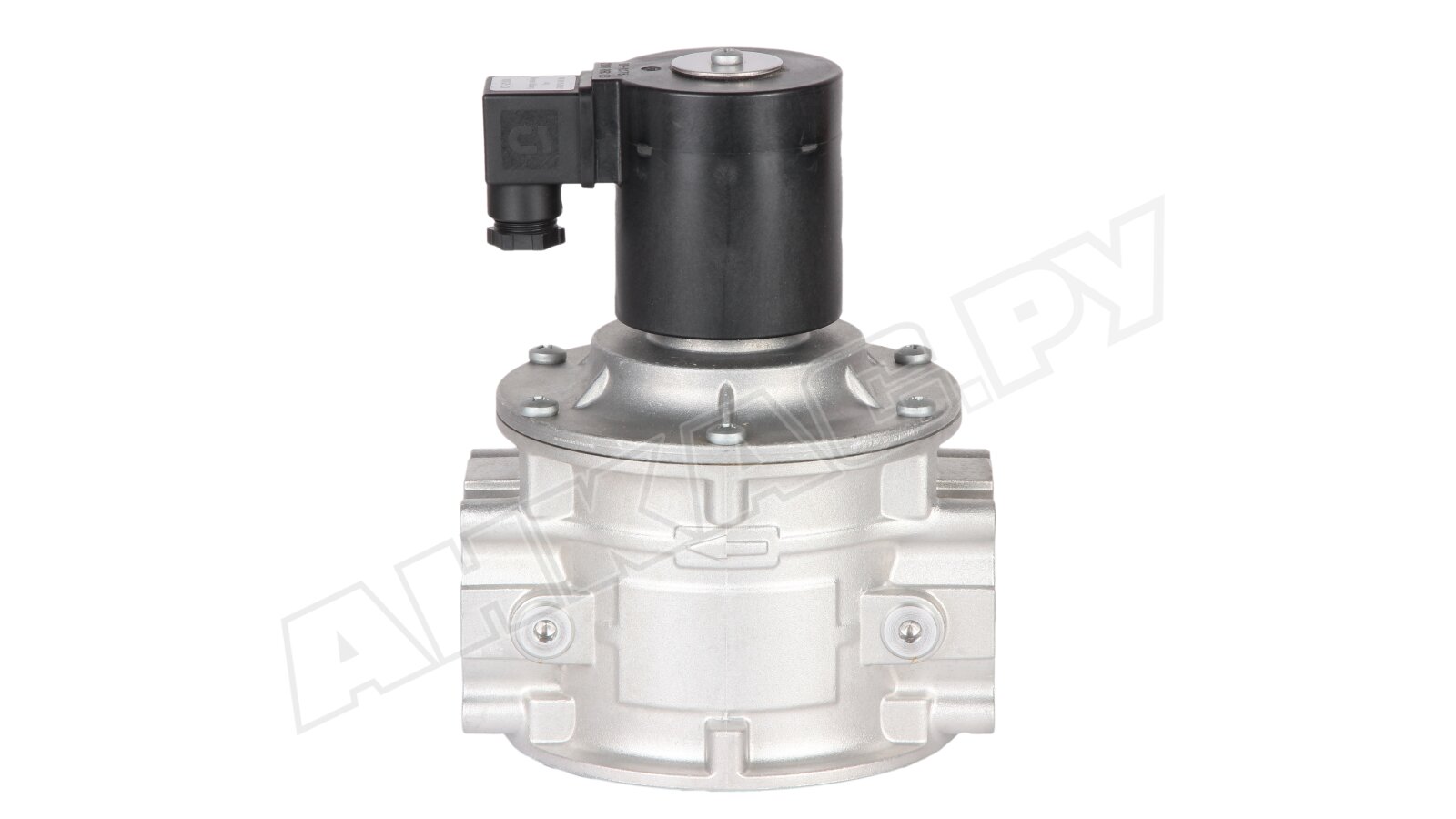

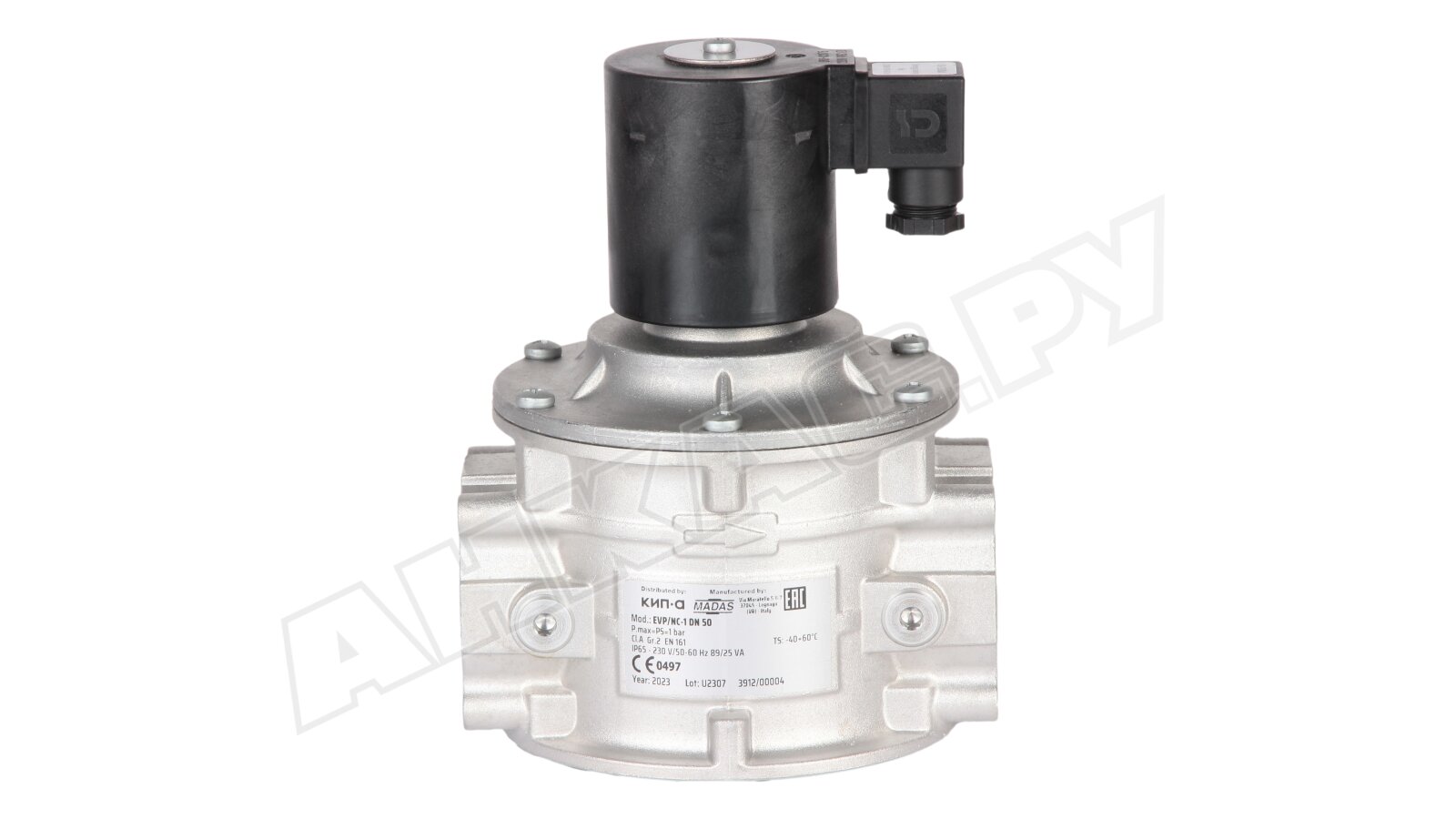

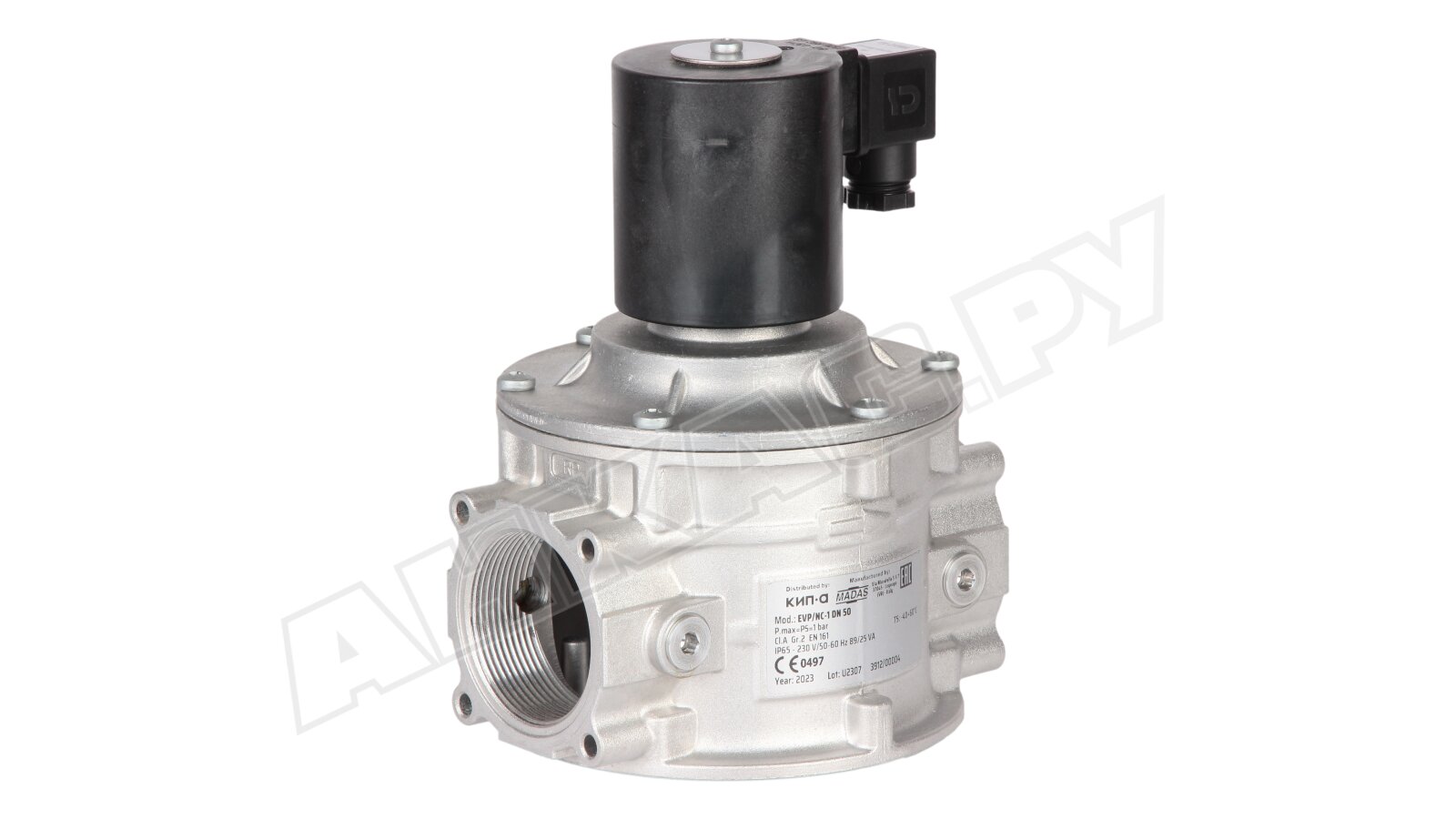

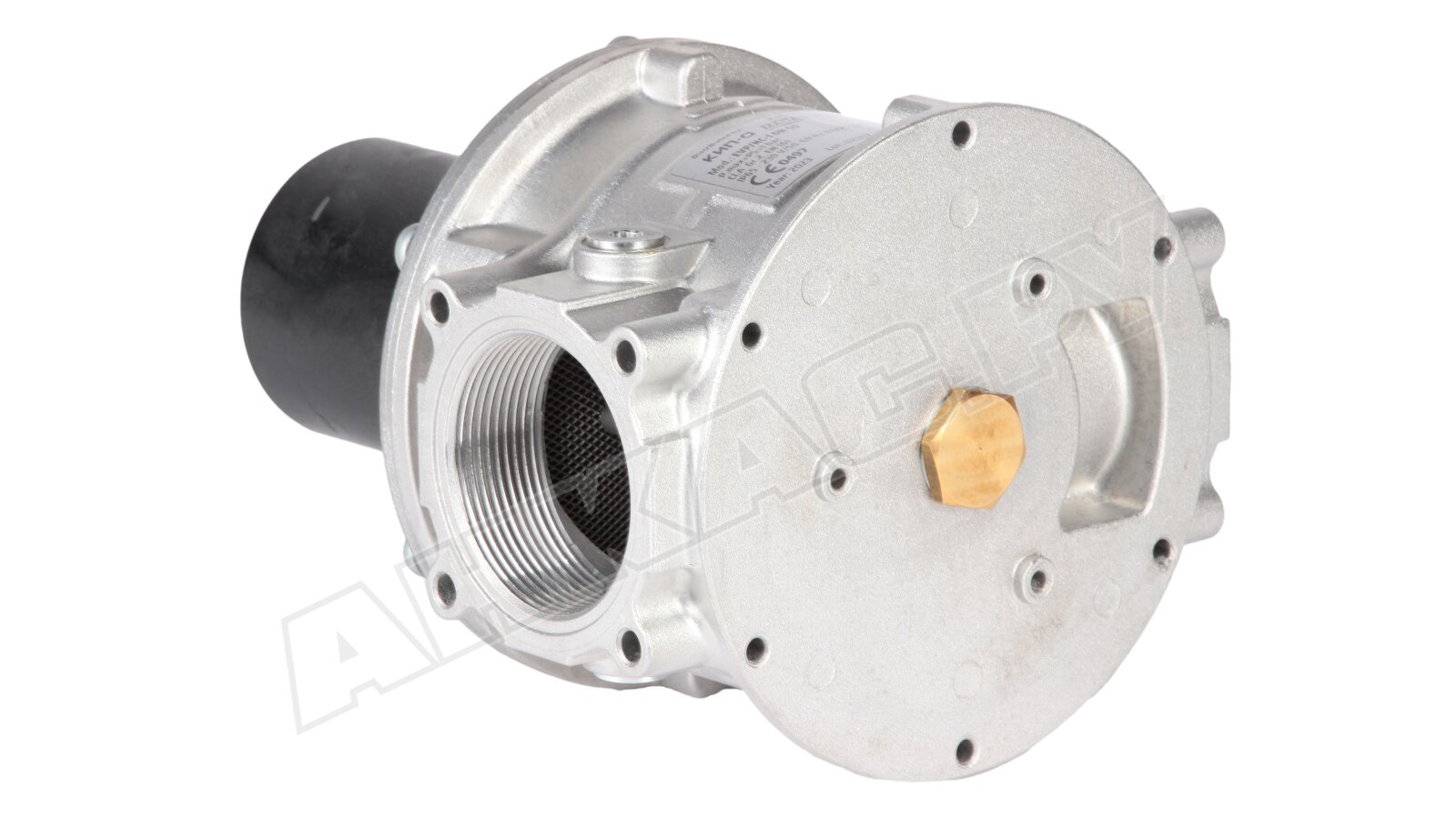

Газовый электромагнитный клапан Madas EVP/NC-1 DN 50

Газовый электромагнитный клапан Madas EVPC070066 108 серии «компакт» входит в линейку автоматических нормально-закрытых устройств с быстрым срабатыванием. Рассчитан на давление газа 1000 мбар. Благодаря оснащению энергосберегающим контуром отличается экономичным энергопотреблением.

Виды газа: метан, сжиженный нефтяной газ, бытовой газ, воздух, азот (сухие неагрессивные газы). При замене уплотнений возможно использование для биогаза (по запросу).

Основные параметры модели:

• быстрое срабатывание, отсечка потока в течение 1 сек.;
• максимальное давление газа: 1 бар;
• резьбовые отверстия Rp 2" на входе и выходе для интеграции в систему;
• напряжение электропитания: 230 В, допустимые скачки -15%, +10%;
• герметичность класса «А» по европейскому стандарту EN 161;
• монтаж в систему на горизонтальные, вертикальные трубопроводы катушкой вверх;
• эксплуатация при внешних температурах: -40...+60 °C;
• заявленный ресурс: не менее 10 лет службы (100 тыс. рабочих циклов);
• 2 года гарантийного обслуживания.

Подробнее о газовом клапане

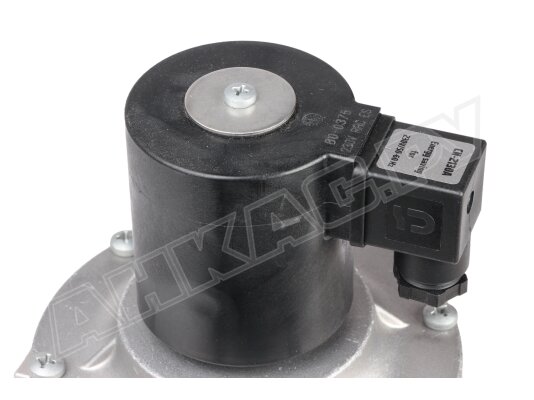

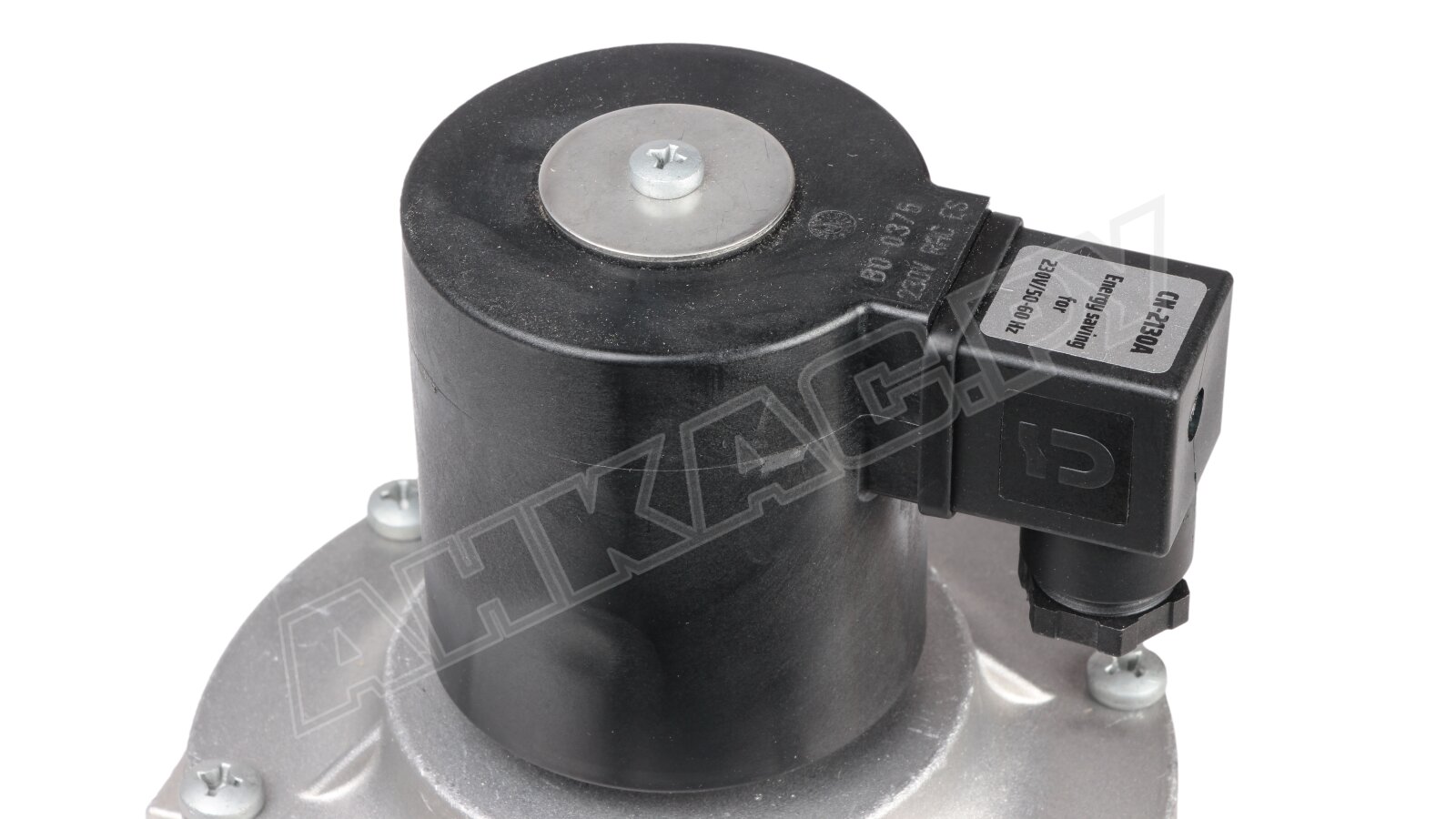

Мadas EVPC070066 находится в открытом состоянии при подаче на катушку напряжения. Закрывается при отключении от источника питания. Дистанционно контролировать текущее состояние клапана (закрыт/ открыт) позволяет микровыключатель CPI, который может монтироваться вместо заглушки. Минимальная температура эксплуатации указателя положения -20 °C.

Конструкция собрана в компактном корпусе, что упрощает монтаж в ограниченном пространстве. Произведена из износостойких, газонепроницаемых материалов: нержавеющей стали, алюминия, латуни, нейлона 30%, NBR-каучука.

Электрические контакты тщательно защищены от пыли и влаги, что позволяет устанавливать клапан не только внутри помещений, но и на открытом воздухе (под защитным козырьком, навесом во избежание попадания осадков и окисления материалов корпуса/ деталей).

Место установки клапана: зоны 2 по классификации взрывоопасных зон. Нельзя размещать клапан в местах с окружающей средой, агрессивно воздействующей на сталь, алюминий, каучук.

Рекомендация производителя

Для защиты клапана EVPC070066 от воздействия твердых частиц и посторонних примесей производитель рекомендует установить газовый фильтр.

Достоинства:

• автоматическая работа, быстрое закрытие потока газа;
• высокий уровень герметичности (класс А);
• версия в компактном корпусе;
• высокий уровень пыле-, влагозащиты;
• энергосберегающий контур, экономичное энергопотребление;
• место для монтажа индикатора положения;
• безотказная работа в широком диапазоне температур.

Обслуживание газового клапана

Диагностика внутреннего состояния газового клапана заключается в проверке функционирования затвора, замене уплотняющей прокладки (при необходимости).
