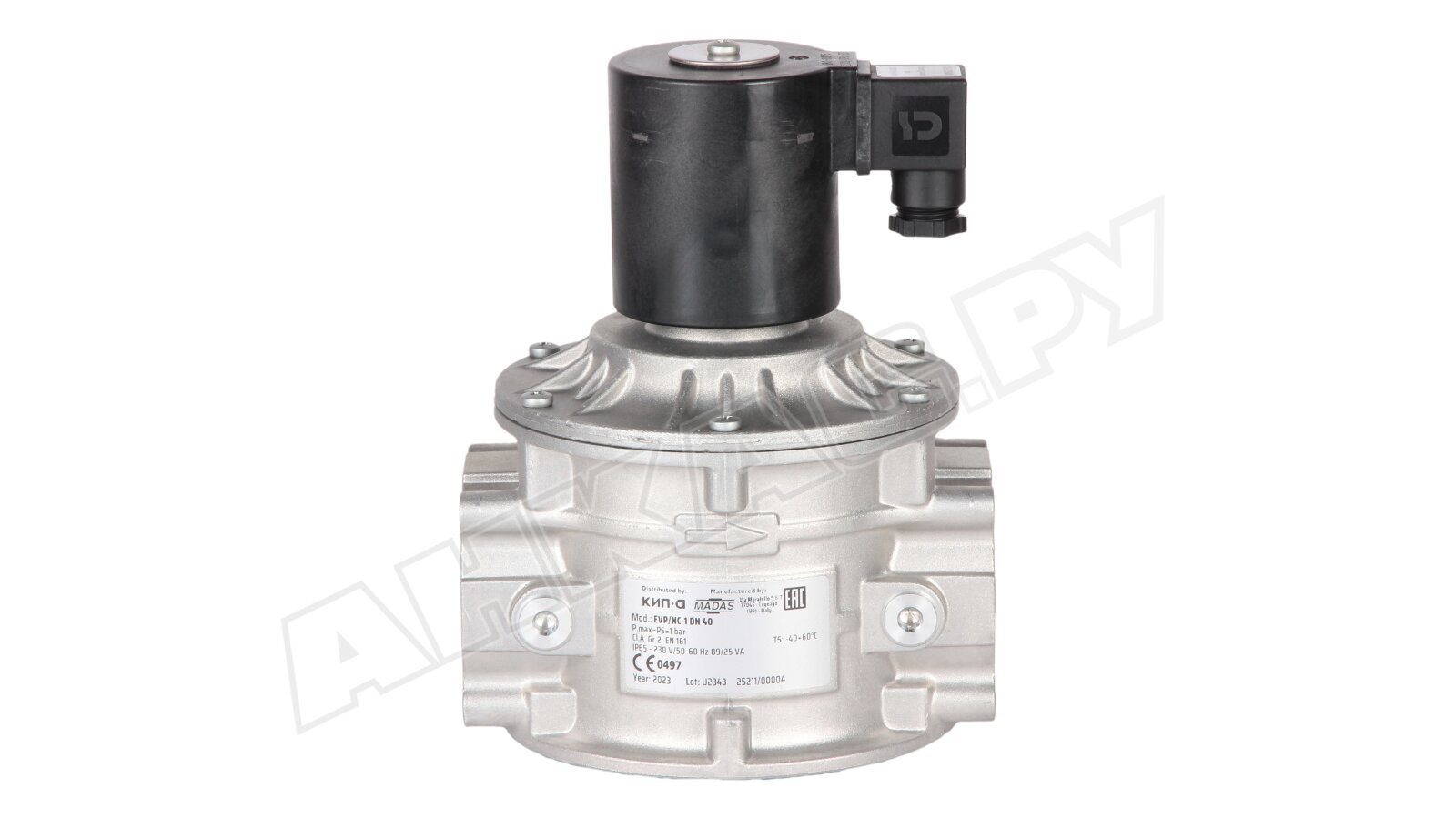

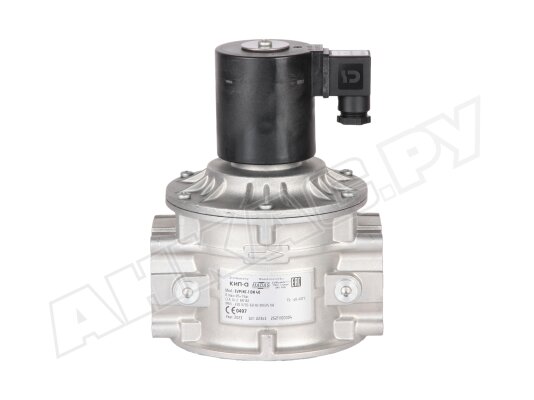

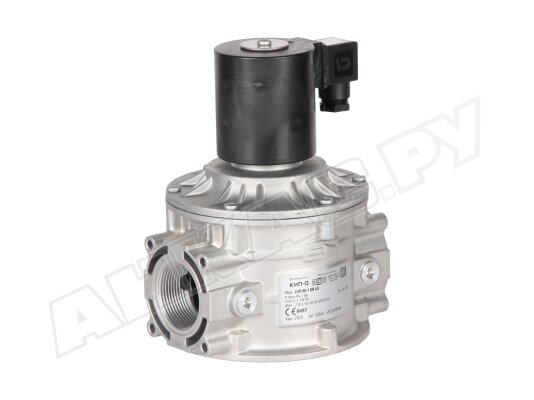

Газовый электромагнитный клапан Madas EVP/NC-1 DN 40

Газовый электромагнитный клапан Madas EVPC060066 108 – компактная версия с энергосберегающим контуром и возможностью установки индикатора положения. Служит для сборки системы автоматического управления подачей газа. Быстро и надежно перекрывает поток при обесточивании.

Особенности

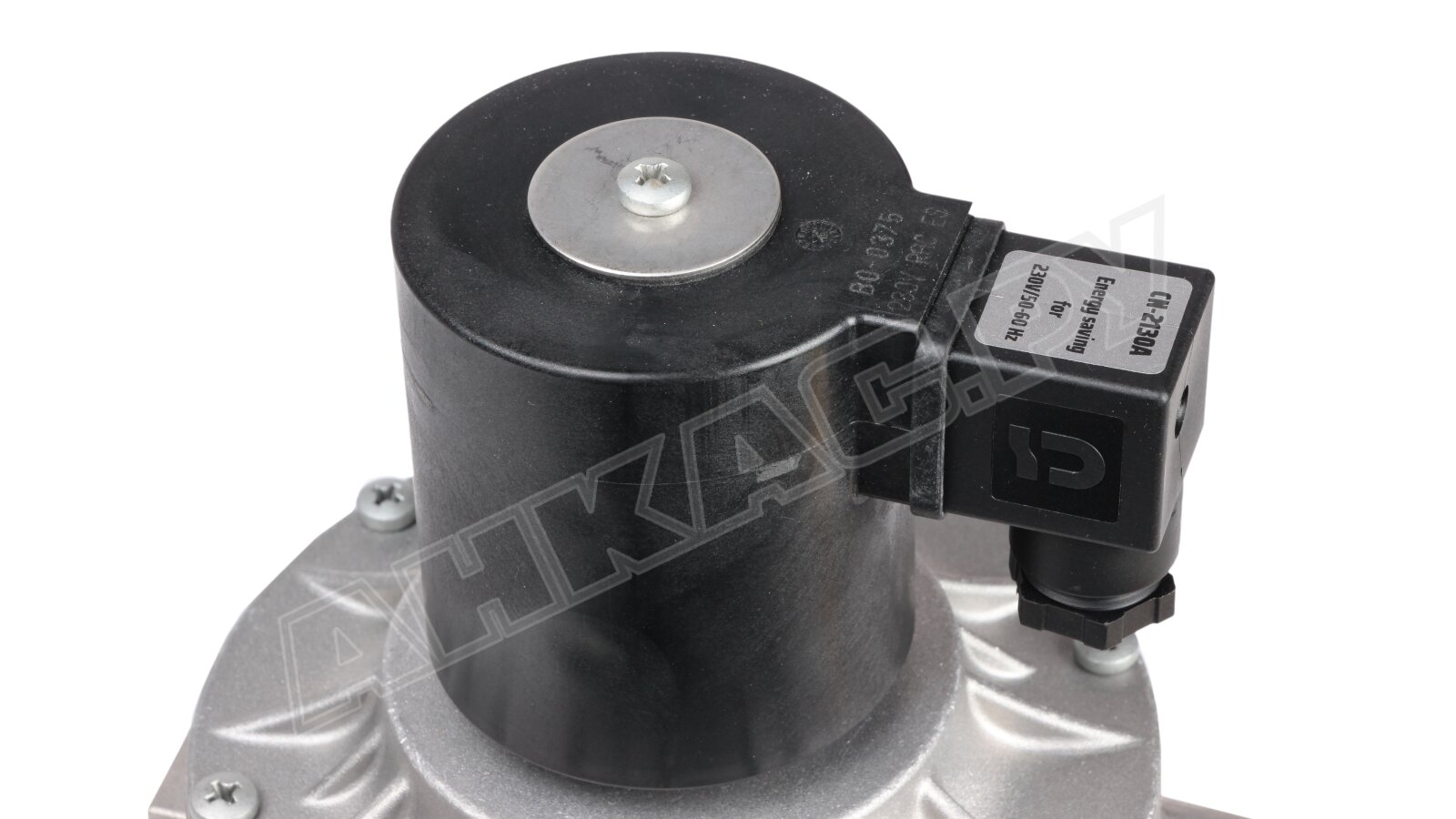

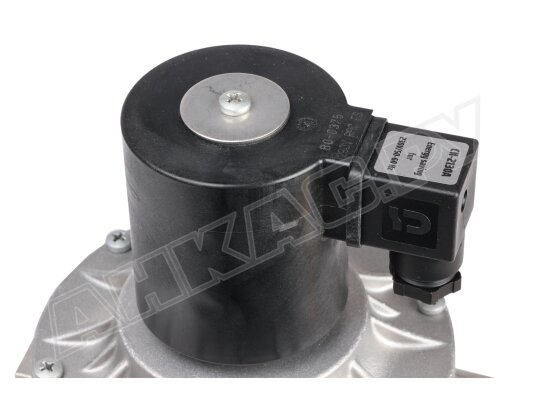

Madas EVPC060066 – автоматическое нормально-закрытое устройство с быстрым срабатыванием. В открытом положении остается до тех пор, пока на катушку поступает электропитание. Закрывается при потере напряжения. Для дистанционного отслеживания положения клапана доступна установка индикатора (концевой микровыключатель CPI).

Основные данные:

• максимальное давление газа: 1000 мбар;
• питание от сети 230 В (-15%, +10%), 50/60 Гц;
• герметичность конструкции класса «А» по европейским нормам EN 161;
• быстрое закрытие и открытие, в течение 1 сек.;

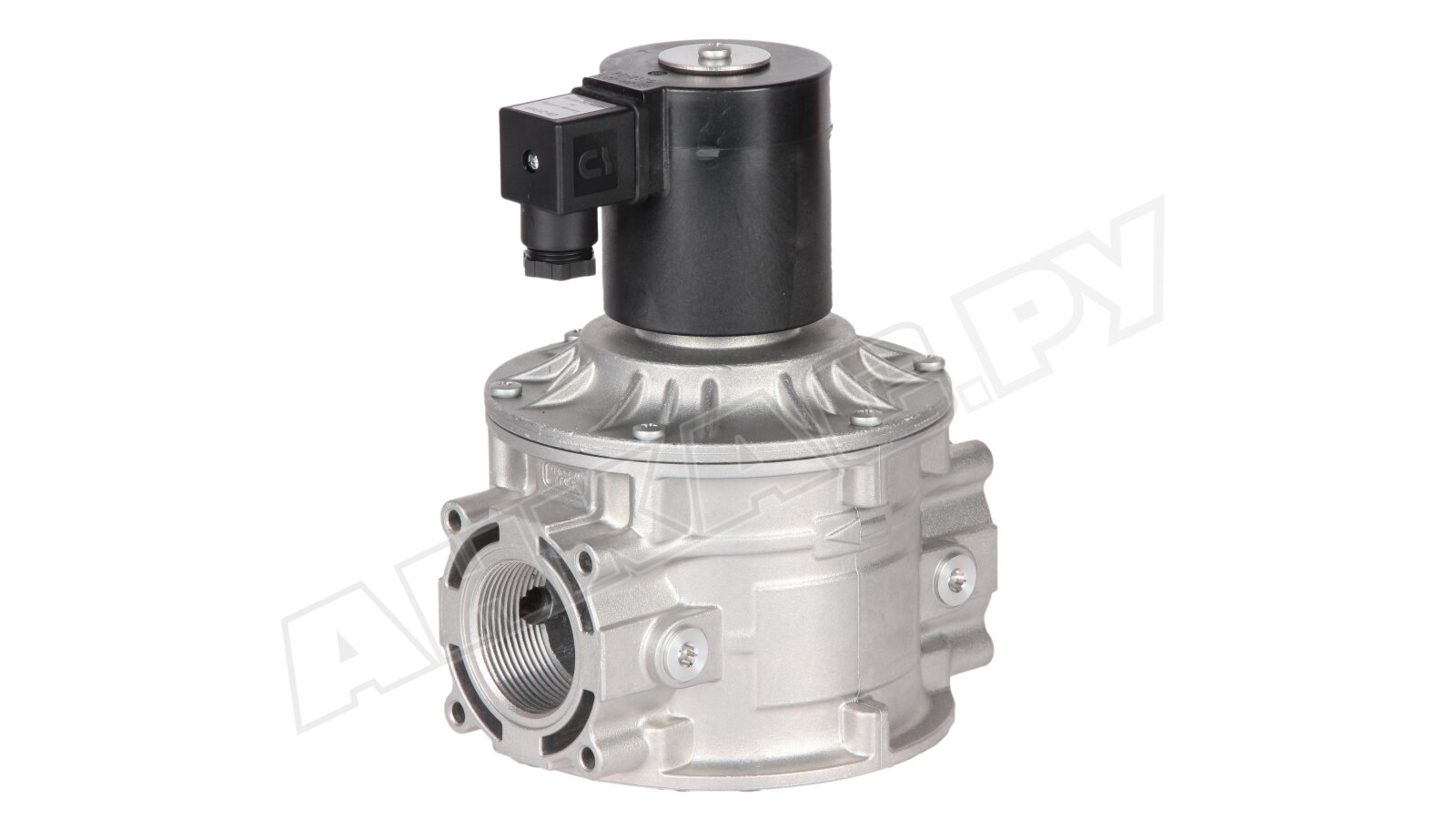

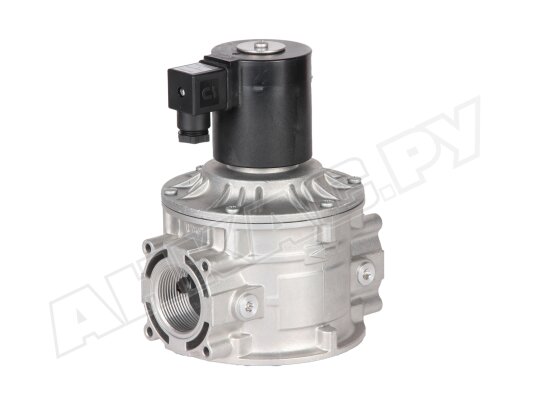

• резьбовые отверстия Rp 1 ½" для быстрого и надежного соединения;
• эксплуатация при температурах окружающей среды: -40...+60 °C;
• защита контактов от пыли и влаги класса IP 65;
• монтаж на горизонтальный, вертикальный трубопровод;
• срок службы: не менее 10 лет (100 тыс. циклов операций).

Применение

Газовый клапан Madas используется для работы с метаном, бытовым газом, сжиженным нефтяным газом, азотом, воздухом (сухие неагрессивные газы), биогазом (в заявке указать соответствующий код). Выполняет запорно-регулирующую функцию и функцию безопасности в системах автоматизированного управления потоком газа на горелки промышленных котлов отопления, нагрева воды, паро-, теплогенераторов. Подходит для автоматического контроля герметичности газовой установки.

Конструкция и монтаж

• Электромагнитный газовый клапан входит в линейку компактных устройств с уменьшенными размерами корпуса, что упрощает монтаж в систему. Адаптирован для монтажа микровыключателя (указатель положения).
• За счет использования коррозиестойких, газонепроницаемых материалов (нержавеющая сталь, алюминий, латунь, нейлон 30%, NBR-каучук) и пыле-, влагонепроницаемости внешней оболочки может размещаться в условиях улицы при условии защиты от осадков.
• Madas EVPC060066 встраивается в систему горизонтально или вертикально. Не допускается переворачивание электромагнитной катушки. Для быстрого и надежного присоединения предусмотрены резьбовые отверстия.
• Клапан укомплектован энергосберегающим контуром, что существенно снижает потребление электроэнергии на собственные нужды.

Рекомендация

Для безотказной службы производитель рекомендует разместить перед электромагнитным клапаном газовый фильтр.

Преимущества:

• быстрое, герметичное закрытие;
• безотказная работа (вероятность отказа ~ 0%);
• компактное исполнение, удобство монтажа в ограниченном пространстве;
• экономичное энергопотребление за счет комплектации энергосберегающим контуром;
• дистанционный контроль положения при установке индикатора;
• исполнение для всепогодного применения;
• высокий уровень пылевлагозащиты корпуса;
• нетребовательность в обслуживании.

Со склада и под заказ доступны электромагнитные газовые клапаны EVP/NC с соединениями DN15-150 (резьбовые, фланцевые), рабочим напряжением 230В, 12В, 24В, со встроенным фильтром/ без фильтра, для систем с давлением рабочей среды до 6000 мбар.
