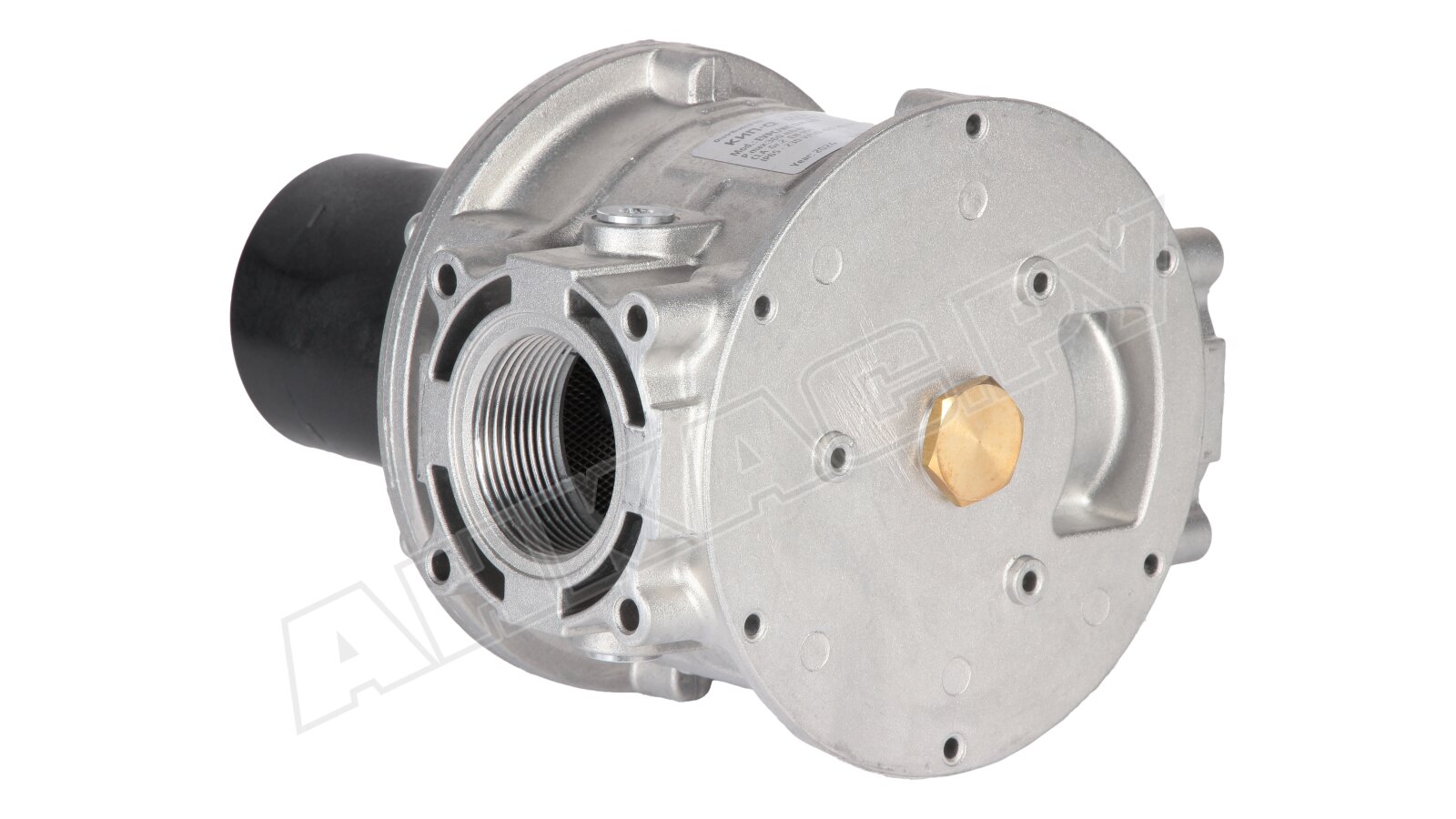

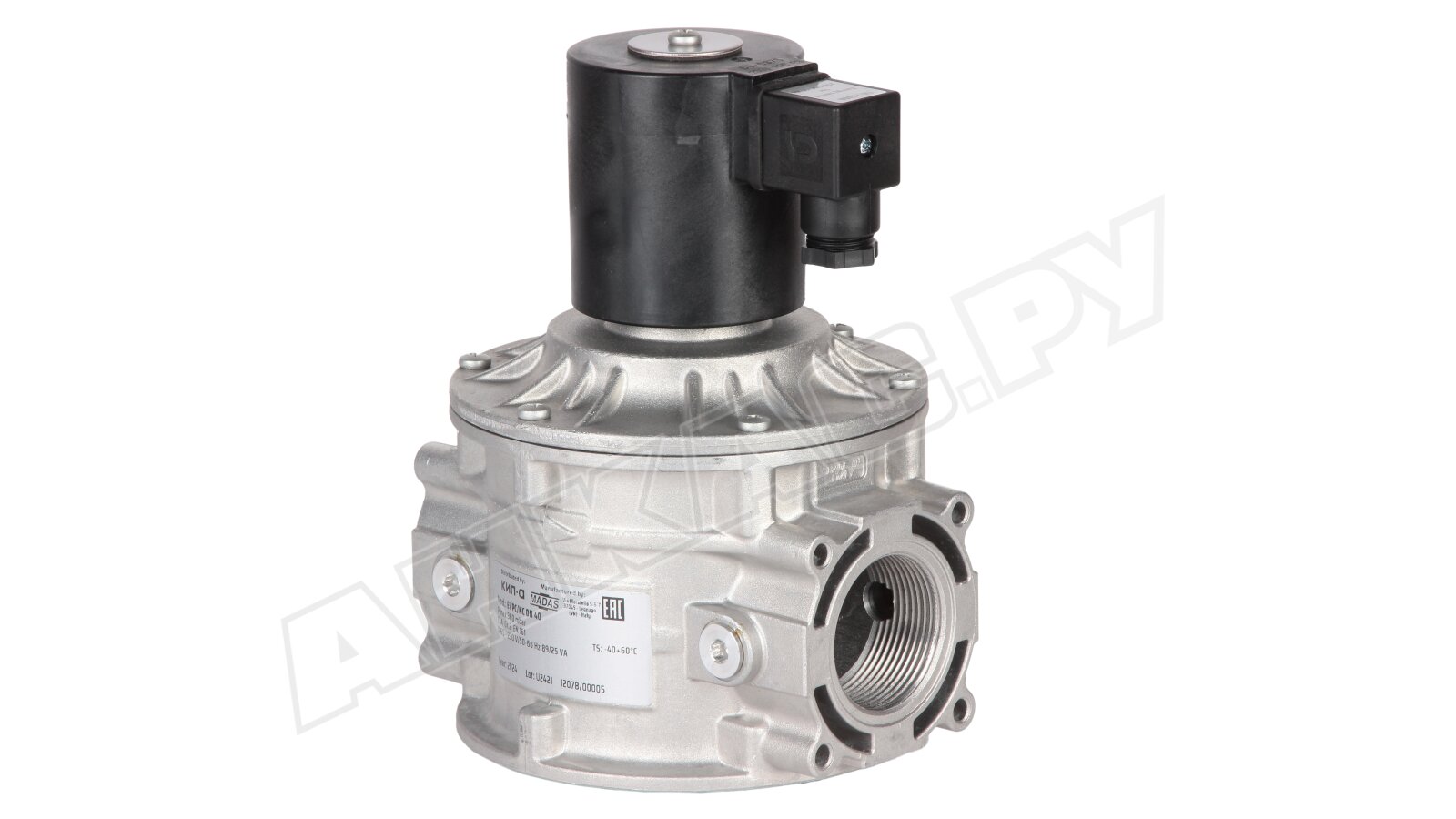

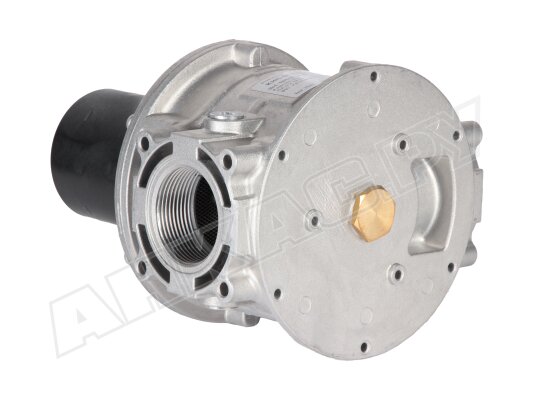

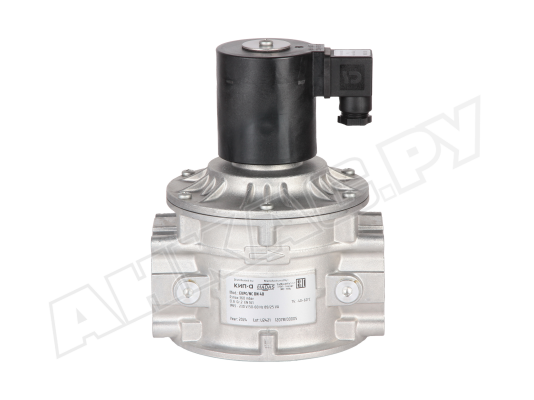

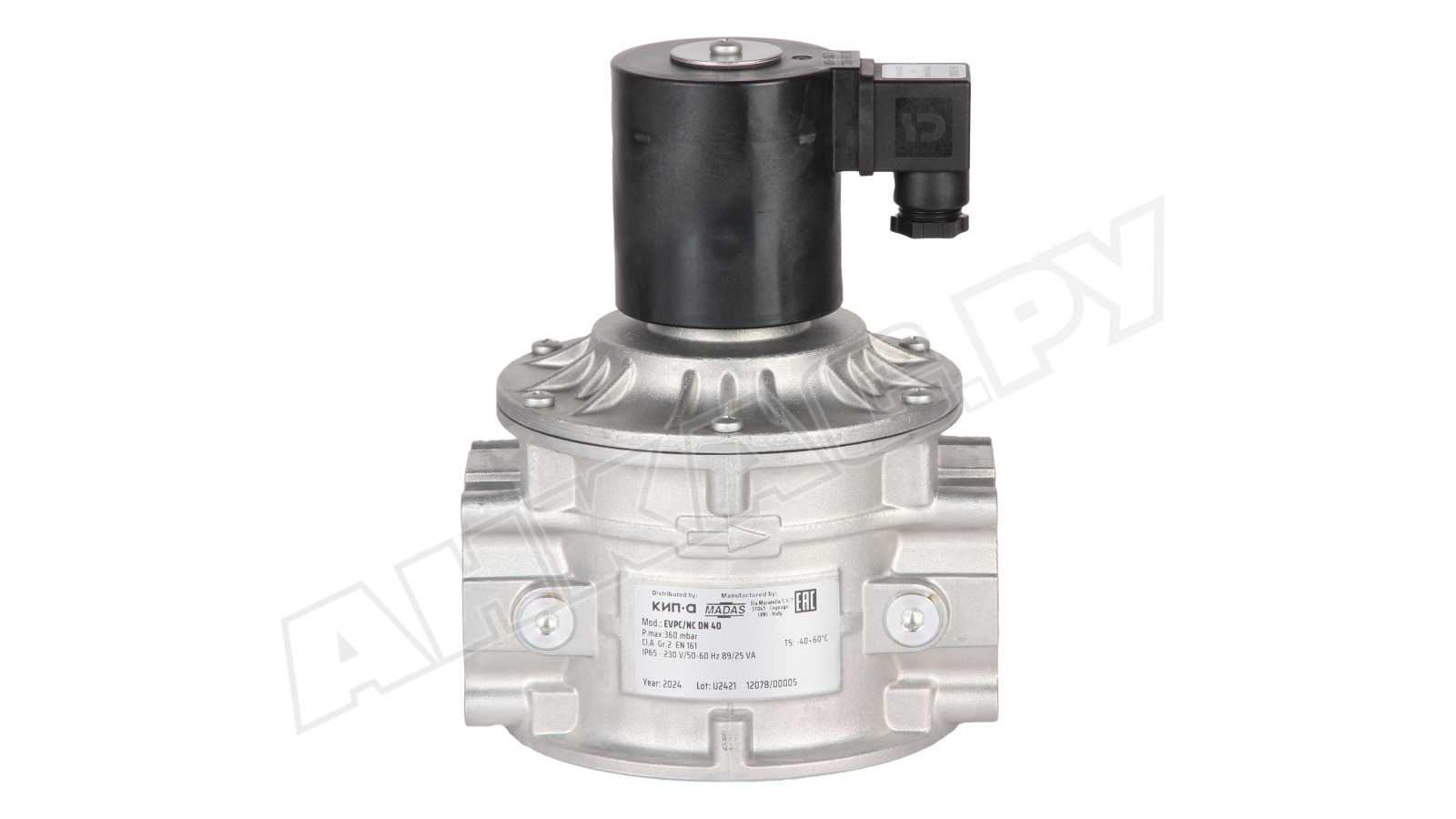

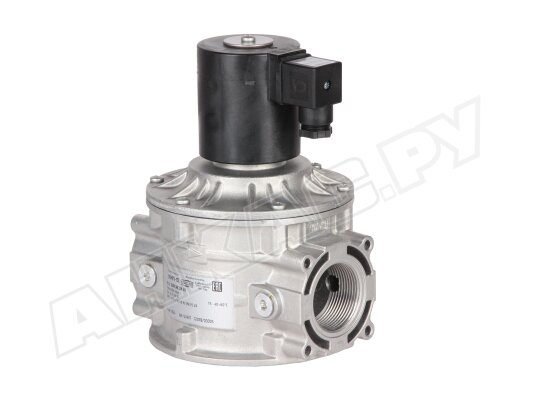

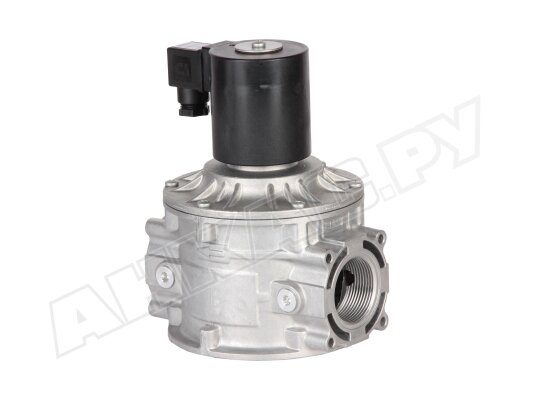

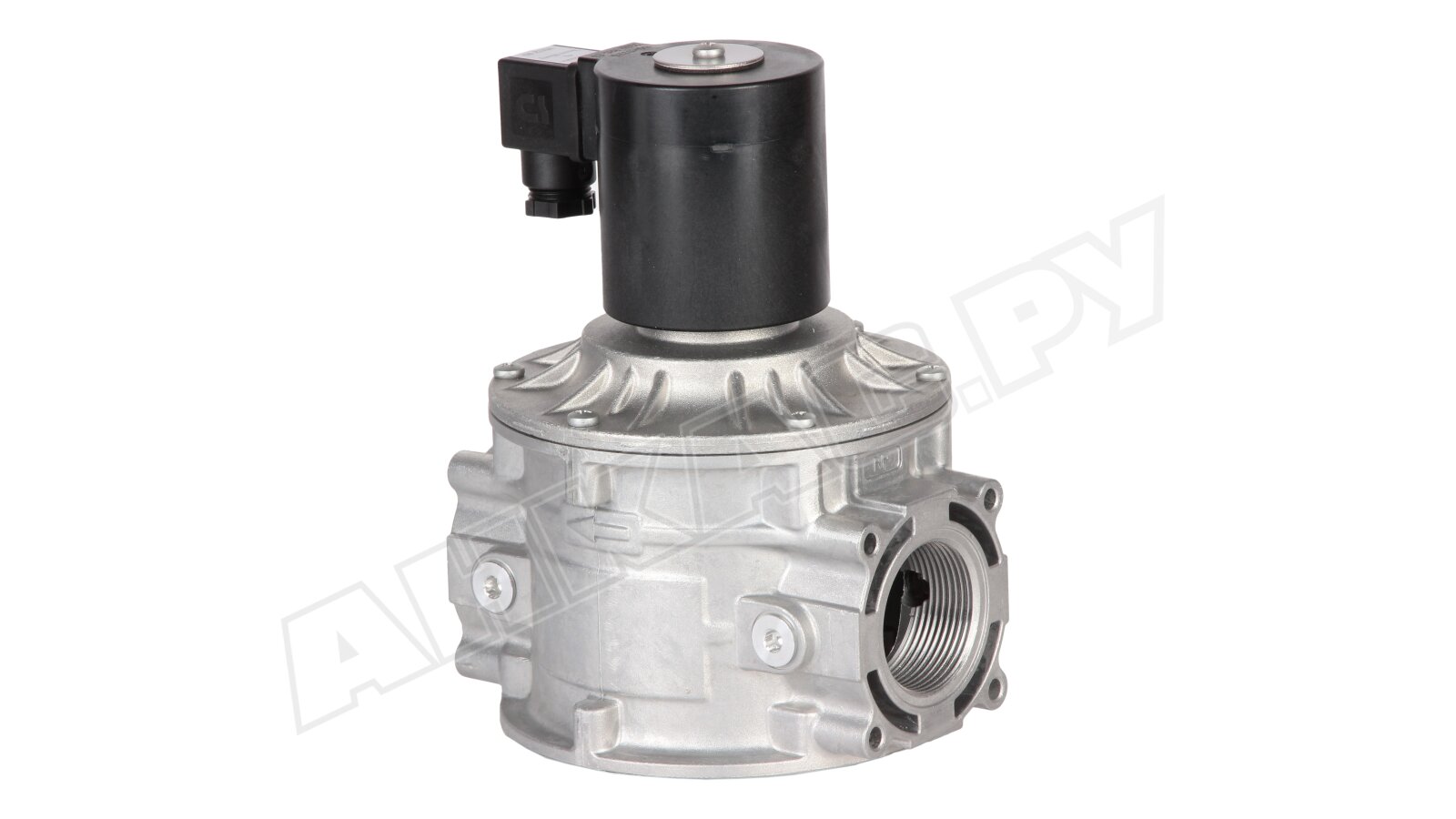

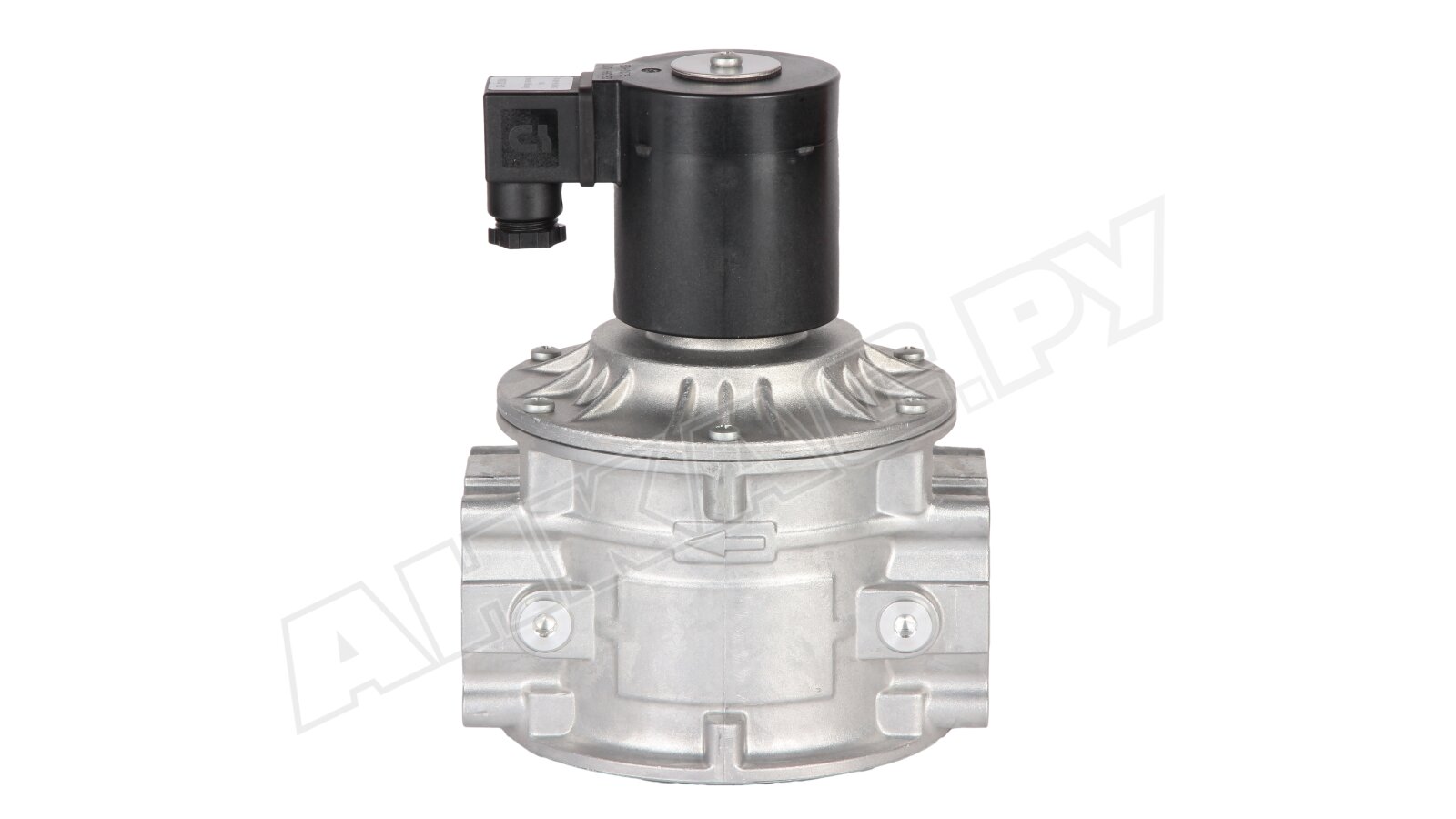

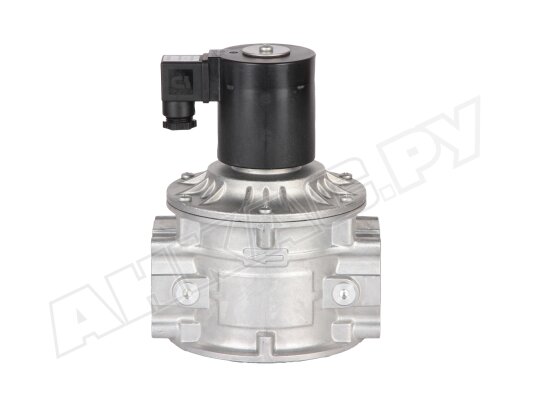

Газовый электромагнитный клапан Madas EVPC/NC DN 40

Газовый электромагнитный клапан Madas EVPC060066 008 служит для оснащения промышленных систем сжигания газа с давлением до 1000 мбар для эффективного управления потоком и безопасной эксплуатации. Характеризуется быстрым срабатыванием, экономичным энергопотреблением, высоким уровнем электрозащиты, широким диапазоном рабочих температур. Подготовлен для установки индикатора положения. Входит в линейку «компакт».

Особенности

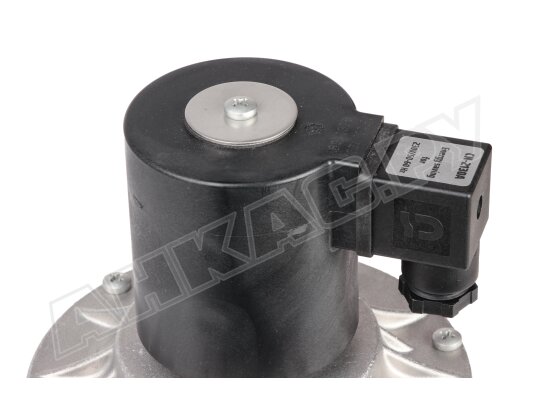

Madas EVPC060066 – автоматический нормально-закрытый клапан с быстрым закрытием и открытием. Находится в открытом положении при поступлении питания на катушку. Закрывается при отключении от электросети. Положение клапана можно отследить дистанционно при установке индикатора (концевой микровыключатель CPI).

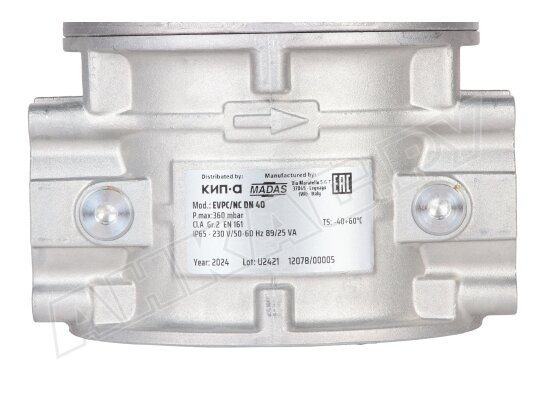

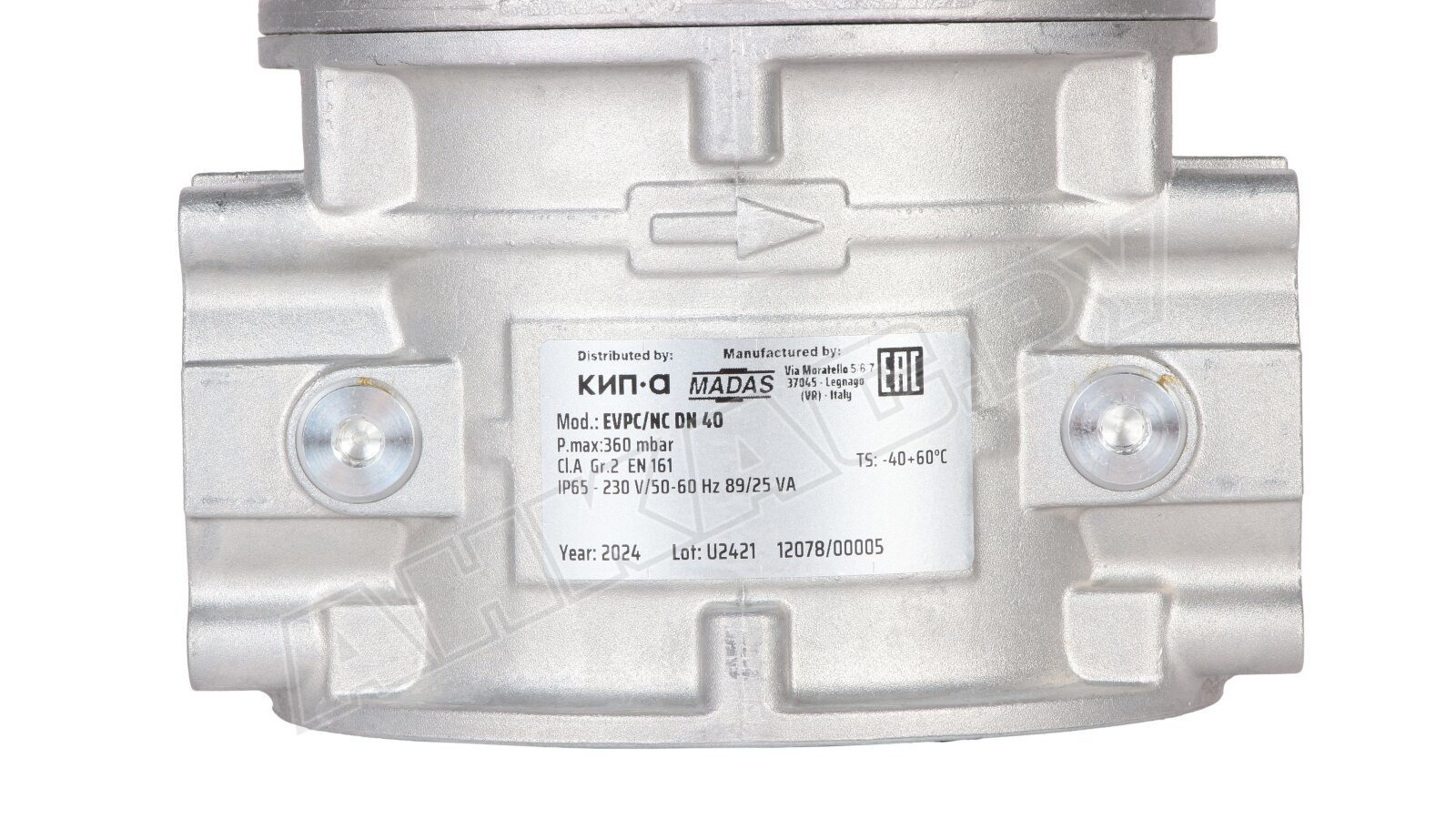

Основные данные:

• питание от электросети 230 В (-15%, +10%), 50/60 Гц;
• класс «А» герметичности по европейским нормам EN 161;
• быстрое закрытие и открытие, в течение 1 сек.;
• максимальное давление газа: 360 мбар;
• резьбовые отверстия Rp 1 ½" для интеграции в систему;
• эксплуатационные температуры: -40...+60 °C;
• защита электрических контактов от внешних воздействий класса IP 65;
• установка на горизонтальные, вертикальные трубопроводы;
• срок эксплуатации: от 10 лет (100 тыс. циклов операций).

Применение

Газовый э/м клапан Madas применяется для работы с метаном, сжиженным нефтяным газом, бытовым газом, азотом, воздухом (сухие неагрессивные газы), биогазом – по запросу. Отвечает за выполнение запорно-регулирующей функции и функции безопасности при эксплуатации горелок промышленных котлов, теплогенераторов, технологических теплопроводов. Может использоваться в системах автоматического контроля герметичности газовой установки.

Конструкция и монтаж

• Электромагнитный газовый клапан адаптирован для сложных промышленных условий эксплуатации, температурных воздействий. За счет использования коррозиестойких, газонепроницаемых материалов (нержавеющая сталь, алюминий, латунь, нейлон 30%, NBR-каучук) и высокого уровня пыле-, влагозащиты подходит для уличного размещения.
• Вместо заглушки на корпус может монтироваться индикатор, сигнализирующий о закрытом положении клапана. Устройство представляет собой геркон с нормально-разомкнутым контактом. Нижний температурный порог бесперебойной работы микровыключателя: -20 °C.
• Madas EVPC060066 размещается на горизонтальных или вертикальных участках трубопровода. Недопустимо переворачивание электромагнитной катушки. Для быстрой и надежной фиксации предусмотрены резьбовые соединения.
• Газовый клапан пригоден для установки внутри помещений и на открытом воздухе. При внешнем размещении необходимо обеспечить защиту от атмосферных осадков в виде защитного козырька, навеса, чтобы не допустить окисление или повреждение рабочих частей.
• Клапан оснащен энергосберегающим контуром, что сокращает потребление электроэнергии на собственные нужды.

Рекомендация производителя

Для защиты от засорения и потери герметичности производитель рекомендует установить перед клапаном отдельный газовый фильтр.

Преимущества:

• быстрое закрытие и открытие;
• безотказная работа (вероятность отказа ~ 0%);
• экономичное энергопотребление;
• дистанционный контроль положения при установке индикатора;
• исполнение для всепогодного применения;
• высокий уровень пыле-. влагозащиты;
• вариативность монтажного положения;
• нетребовательность в обслуживании.

Электромагнитные газовые клапаны EVP/NC с другими параметрами соединений, рабочего напряжения и максимального давления доступны со склада и под заказ.
