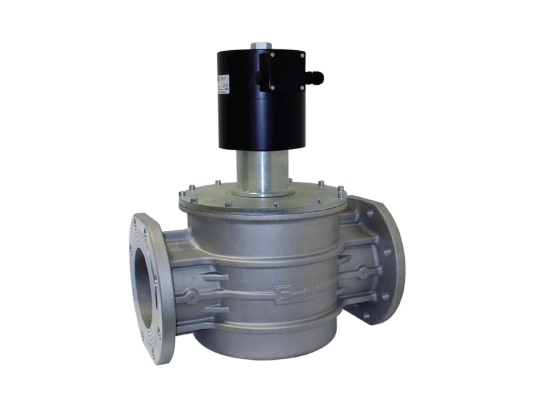

Газовый электромагнитный клапан Madas EVP110066 008

Газовый электромагнитный клапан Madas EVP110066 008 служит для автоматизации подачи газа на промышленную горелку. Работает автоматически. Быстро и герметично перекрывает поток при отключении электропитания. Адаптирован под установку индикатора положения. Подходит для систем с давлением до 0,36 бар. Отличается экономичным энергопотреблением.

Тип клапана

Madas EVP110066 – автоматический нормально-закрытый э/м клапан класса «А» герметичности по европейскому стандарту EN 161. Открыт под напряжением 230 В (-15%, +10%), закрыт в обесточенном состоянии.

Применение

Электромагнитный газовый клапан Madas предназначен для работы с метаном, бытовым, сжиженным газом, азотом, воздухом (сухие неагрессивные газы). Для работы с биогазом предоставляются версии с витоновыми уплотнениями (по запросу).

Клапан обеспечивает запорно-регулирующую функцию и функцию безопасности в системах автоматизации подачи газа на горение. Встраивается в промышленные котлы отопления, нагрева воды, теплогенераторы, технологические теплопроводы. Возможно использование в системах автоматического контроля герметичности и управление с помощью реле давления, термостата и других устройств.

Исполнение и монтаж

• Электромагнитный газовый клапан готов для установки концевого микровыключателя CPI. Индикатор подает сигнал о закрытии клапана, позволяет дистанционно отслеживать текущее положение.
• Модификации с размерами соединений DN32-150 снабжены энергосберегающим контуром, за счет чего существенно снижено энергопотребление.
• Надежная защита э/м катушки и электрических контактов от воздействия пыли и влаги (класс IP 65) позволяет устанавливать клапан на открытом воздухе (под навесом, козырьком, не допускающим попадание атмосферных осадков и связанных с этим рисков окисления/ повреждения рабочих частей).
• Литой корпус из алюминия, нержавеющие детали и газонепроницаемые уплотнения позволяют безопасно эксплуатировать клапан в широком диапазоне температур (-40...+60 °C). Материалы конструкции: нержавеющая сталь, латунь, алюминий, нейлон 30%, NBR-каучук.
• Газовый клапан подходит для монтажа в горизонтальном (только не вниз катушкой) и вертикальном положении. Для фиксации запорного устройства используются фланцы DN 125.

Дооснащение

Перед газовым клапаном необходимо установить фильтр для предотвращения преждевременного износа и снижения герметичности.

Техобслуживание

Диагностика работы клапана заключается в проверке функционирования затвора, замене уплотняющей прокладки (при необходимости). Дополнительное обслуживание внутренних частей устройства не требуется.

Преимущества:

• автоматическое быстрое (< 1 сек.) закрытие и открытие;
• дистанционный контроль закрытого положения при монтаже индикатора;
• экономичное энергопотребление;
• практически нулевая вероятность отказа;
• конструкция для всепогодной эксплуатации;
• высокий уровень пылевлагозащиты внешней оболочки;
• нетребовательность в обслуживании.

Электромагнитные газовые клапаны EVP/NC рассчитаны на 10 лет службы и более.
