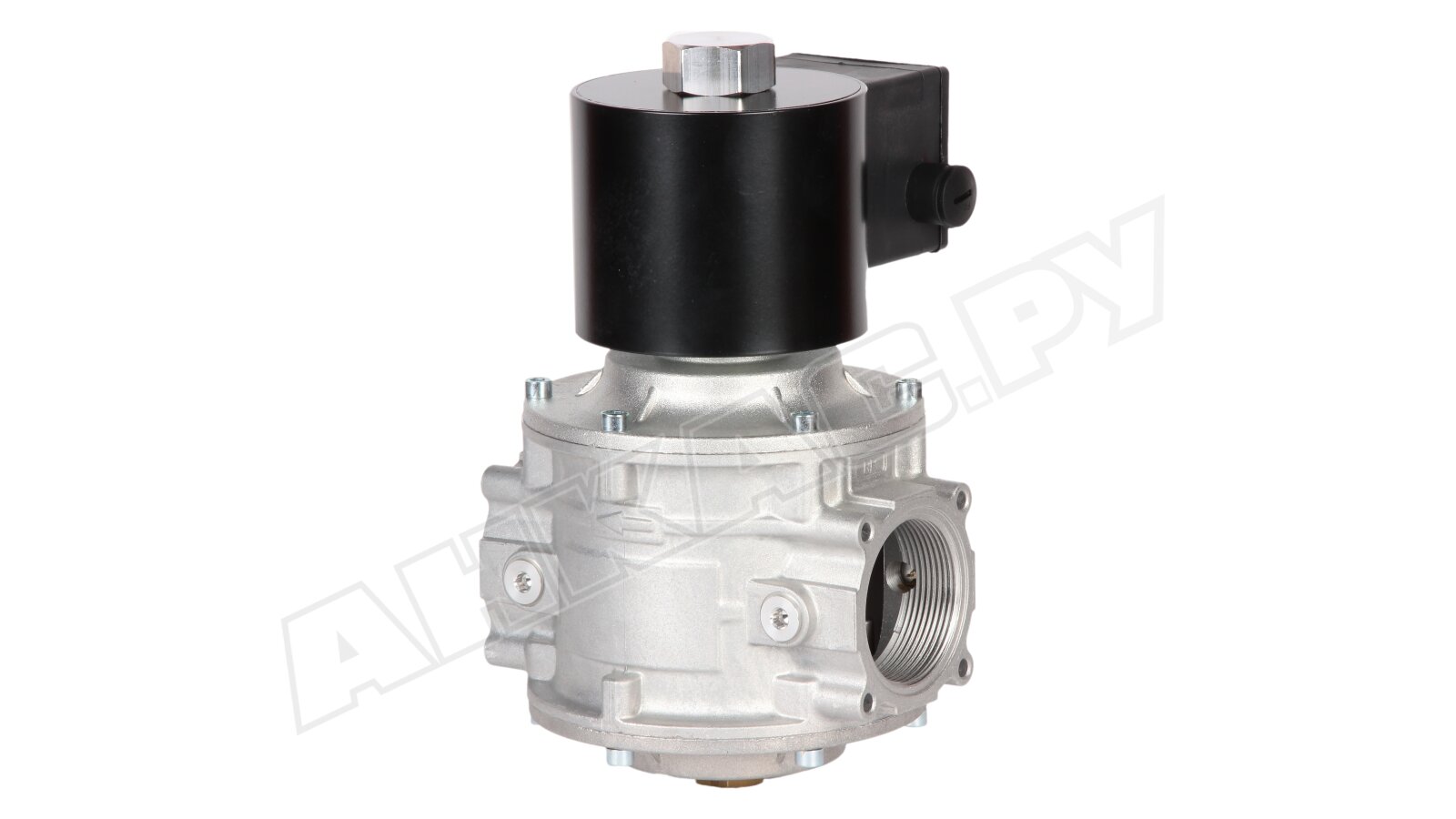

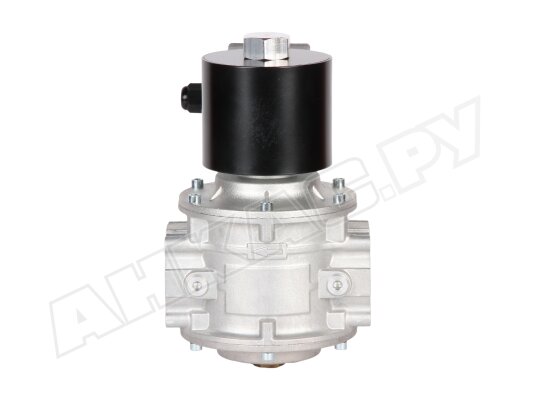

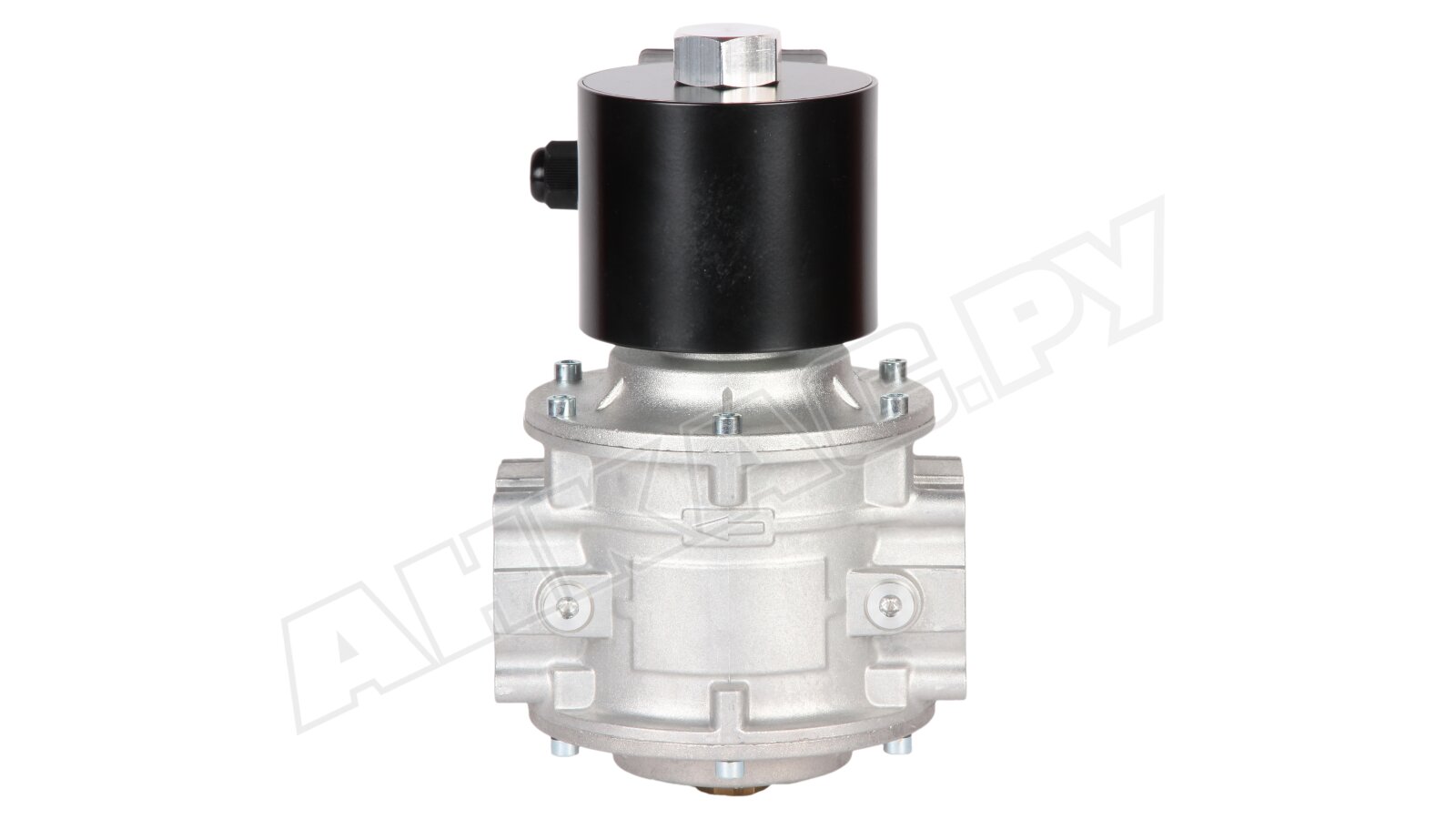

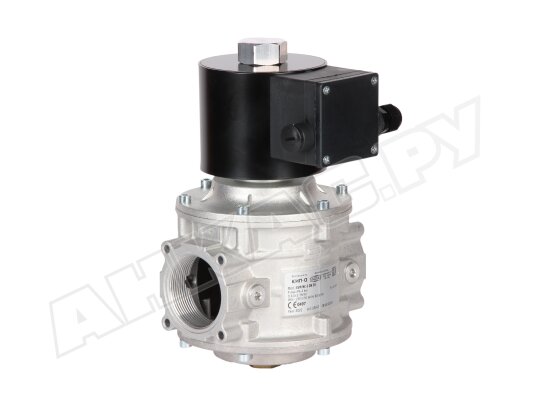

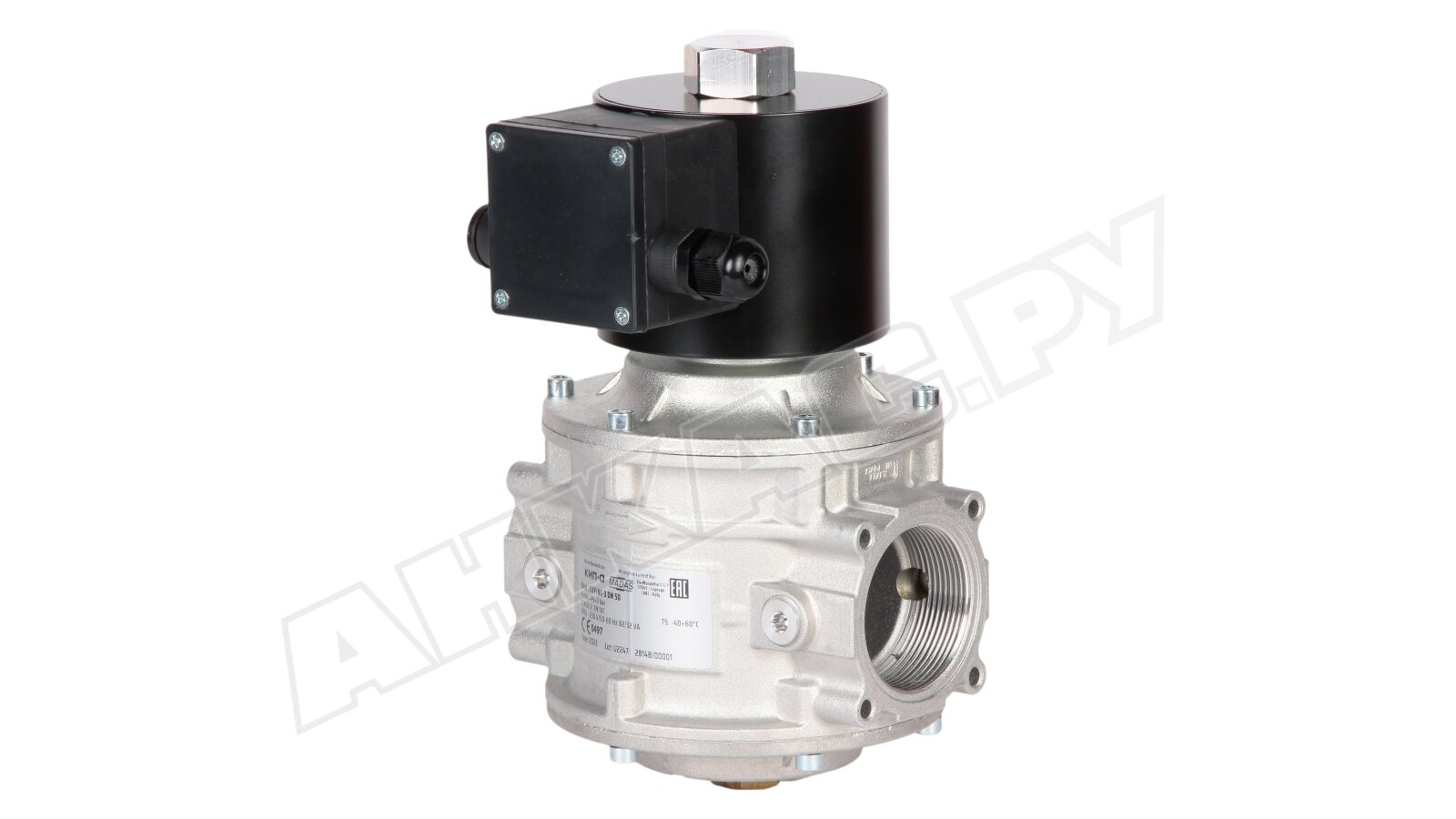

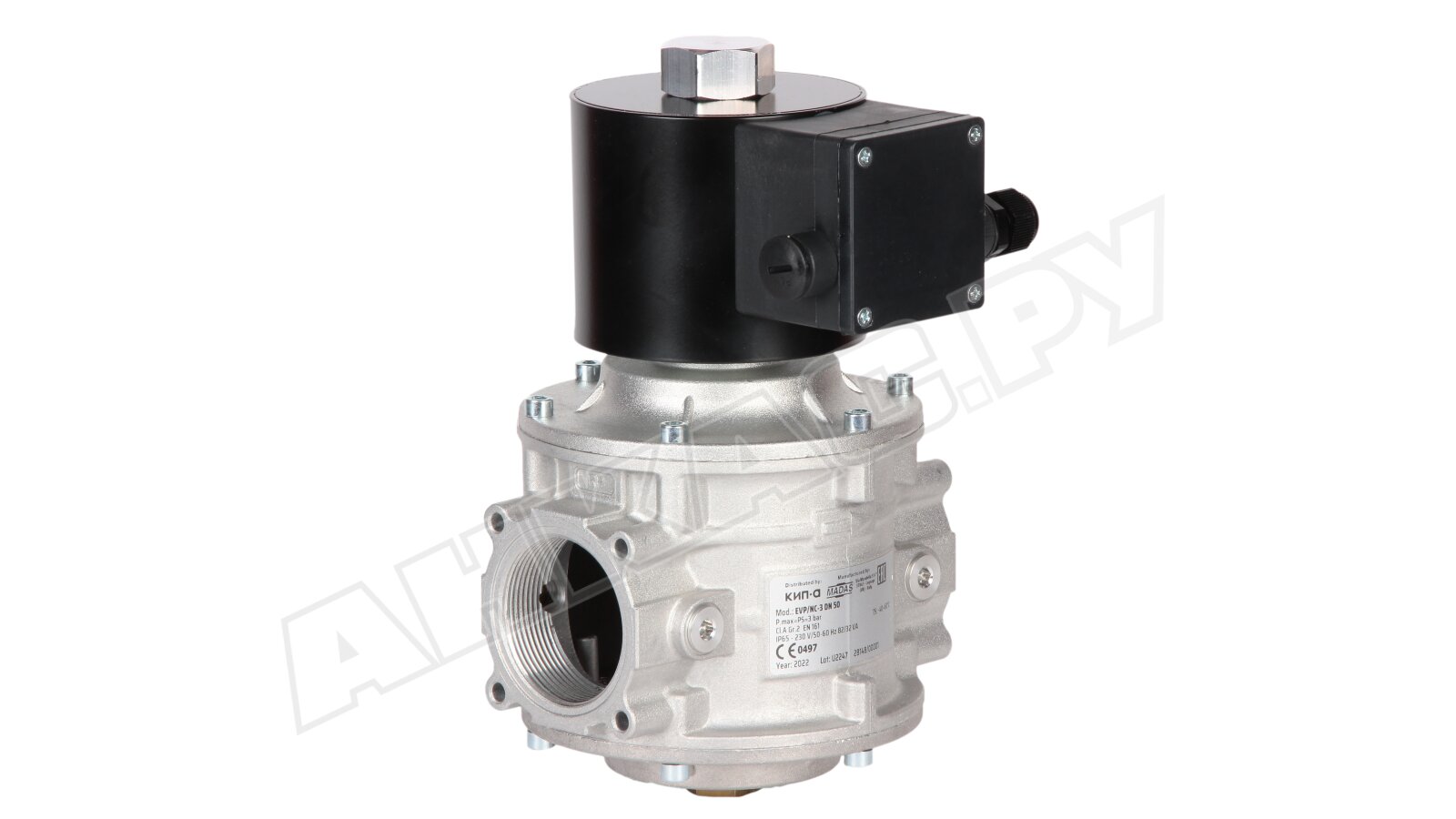

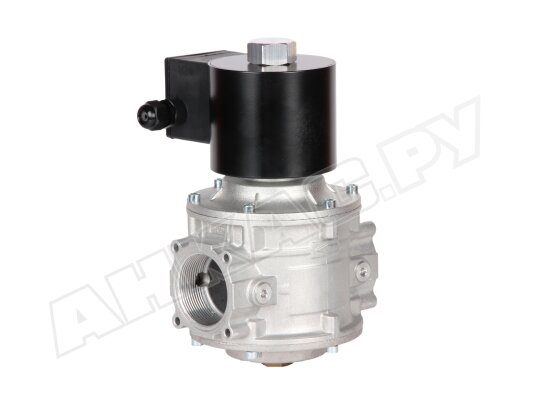

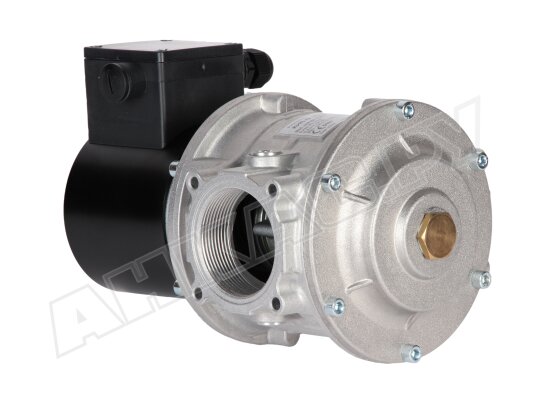

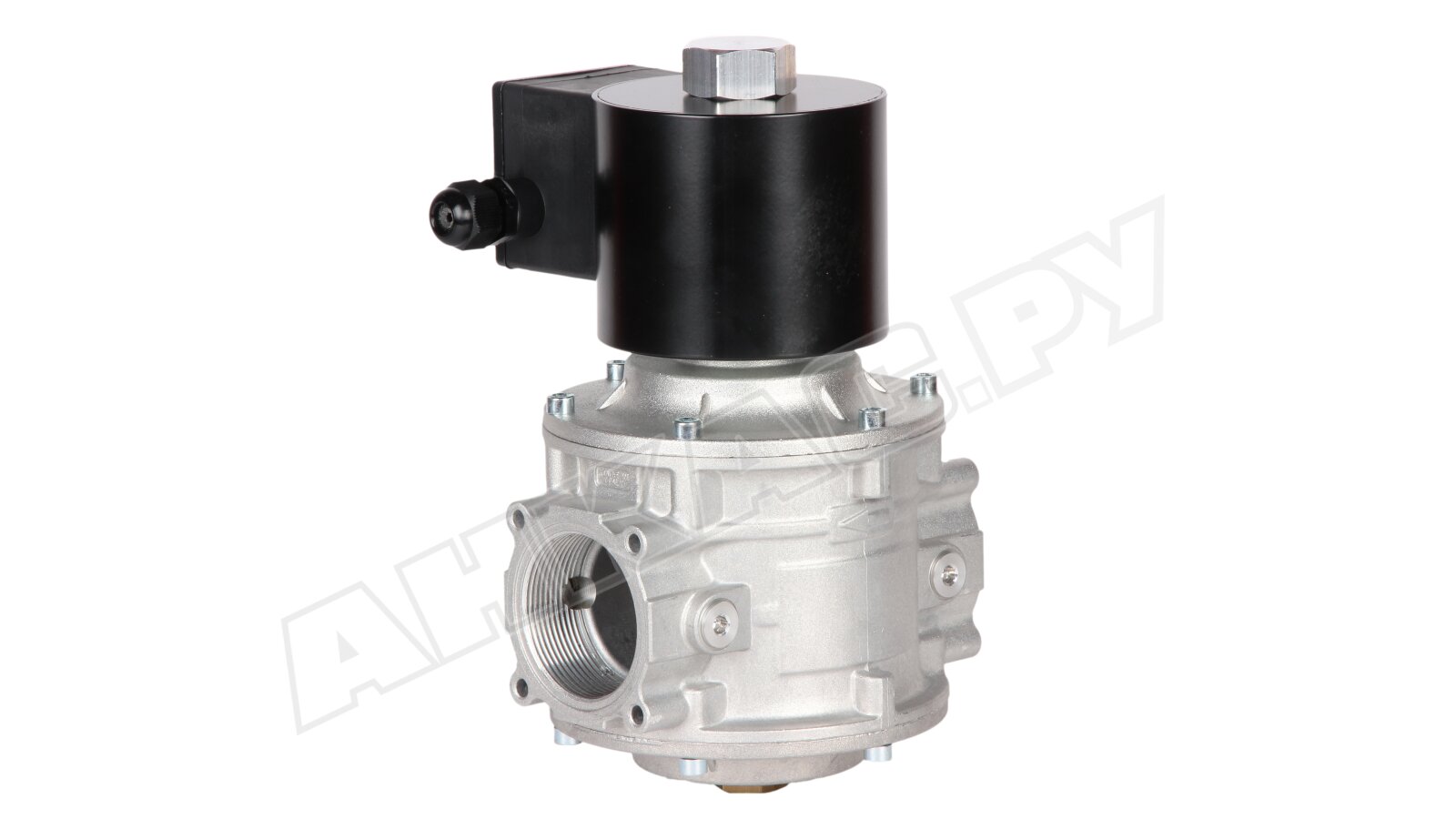

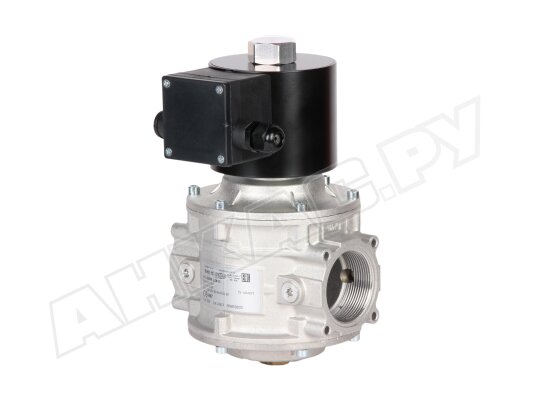

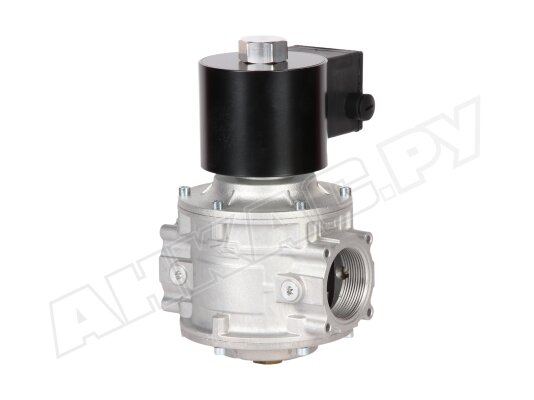

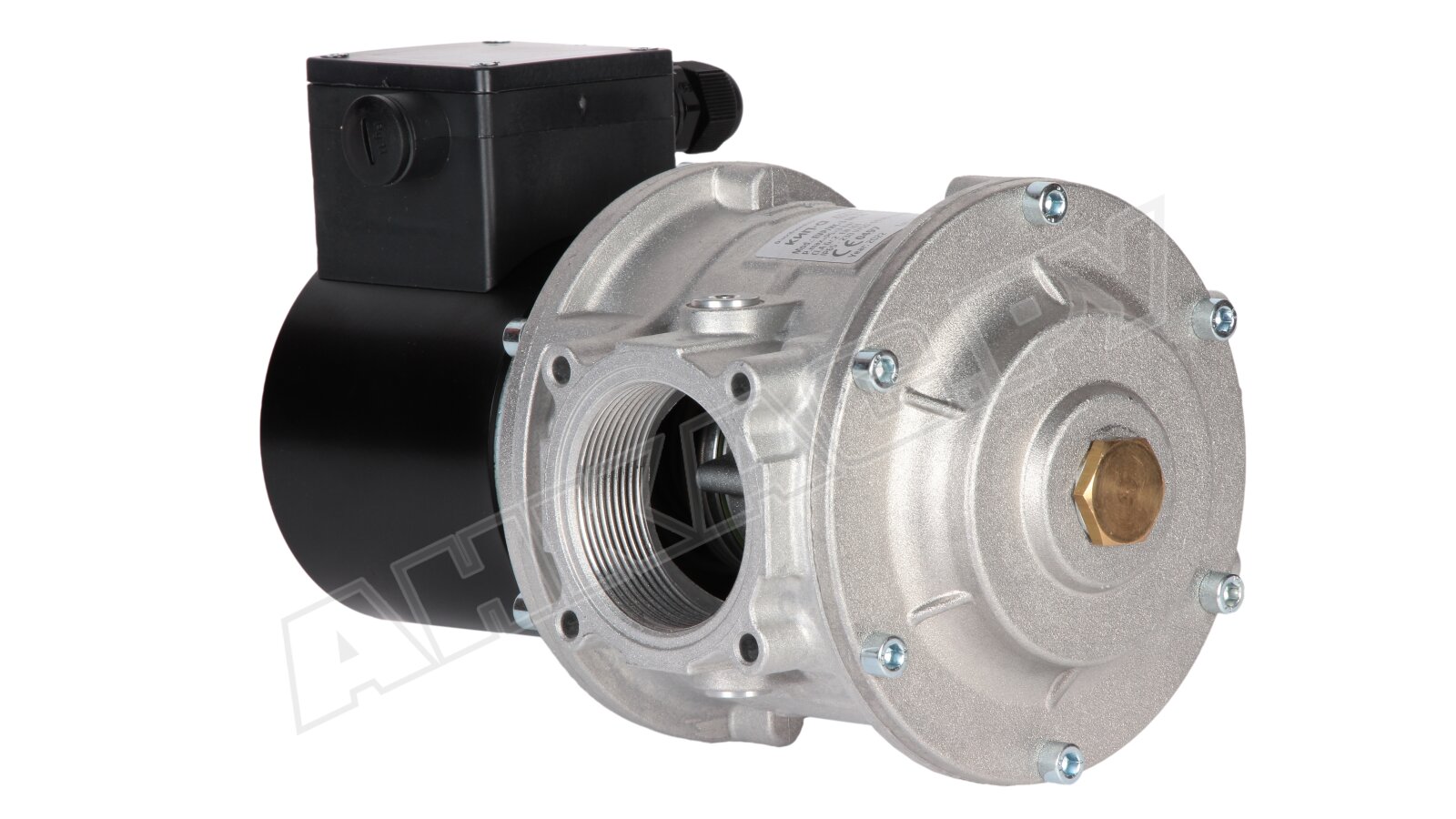

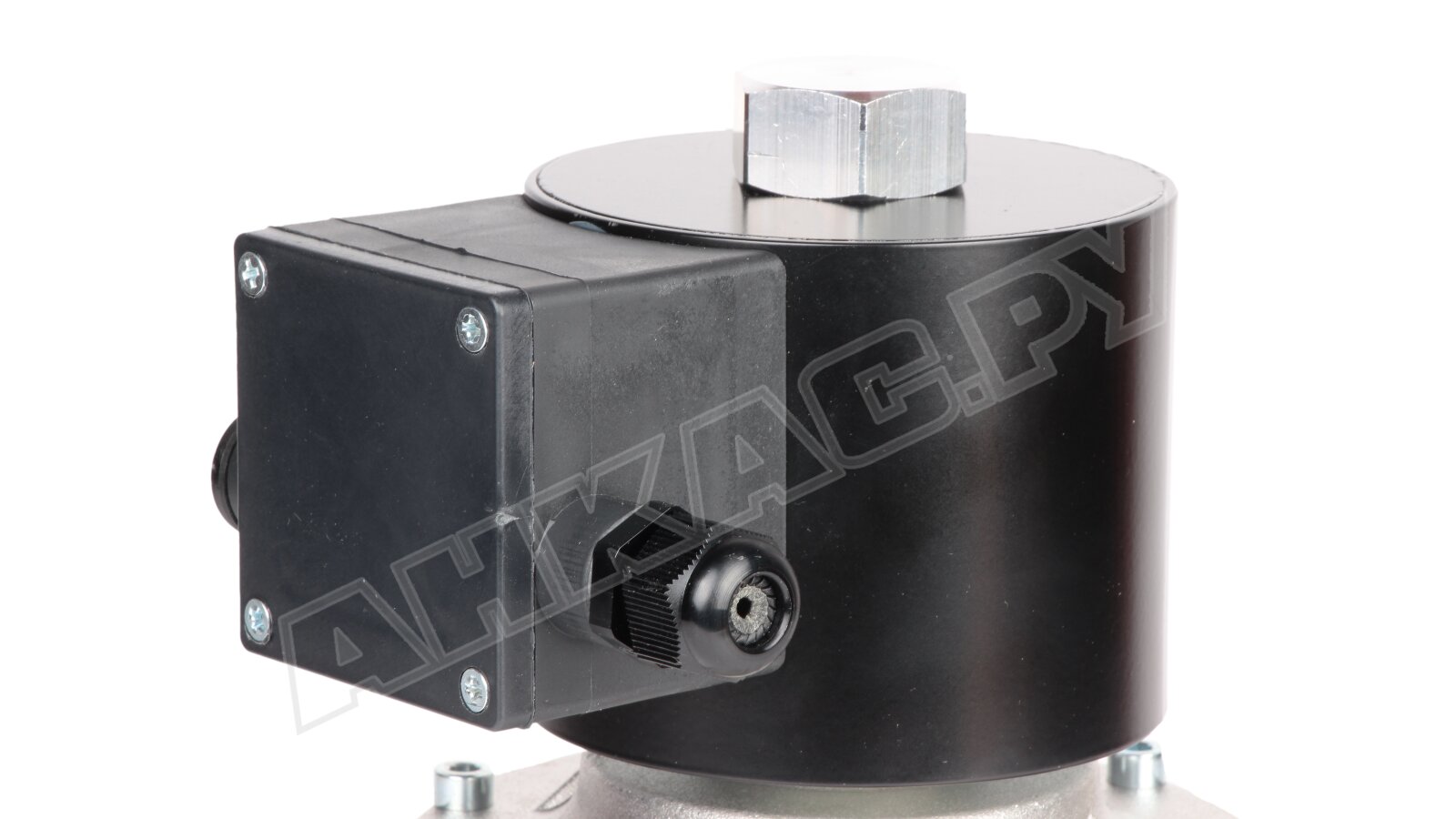

Газовый электромагнитный клапан Madas EVP/NC-3 DN 50

Газовый электромагнитный клапан Madas EVP070067 308 автоматически закрывается и открывается, обеспечивает безопасное и эффективное управление потоком газа на горелку. Рассчитан на максимальное давление газа 3 бар. Для удобства контроля за текущим состоянием может оснащаться индикатором.

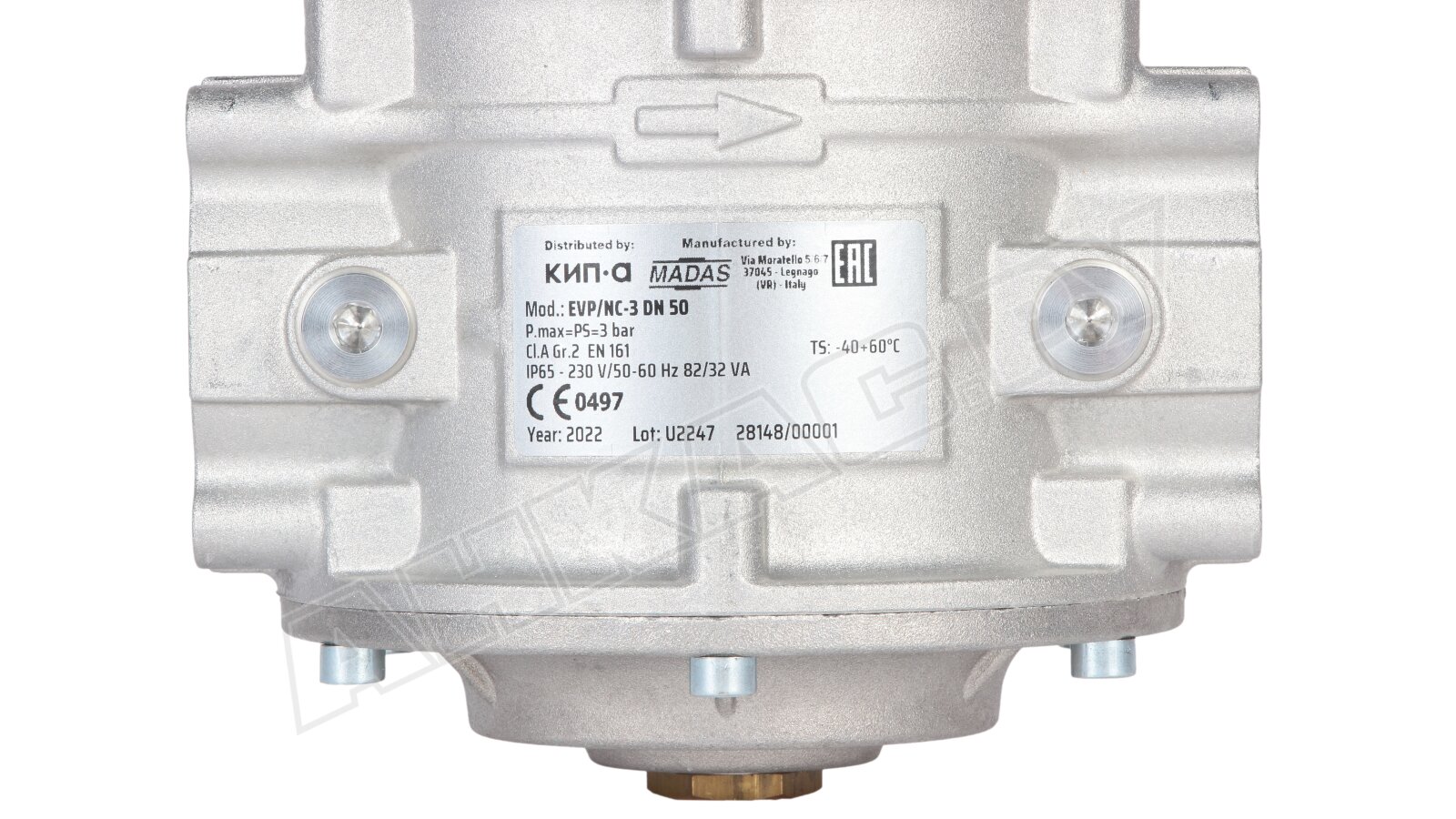

Основные данные модели:

• виды газа: метан, бытовой, сжиженный газ, воздух, азот (сухие неагрессивные газы);
• рабочее напряжение: 230 В, допустимое отклонение -15%, +10%;
• быстрое закрытие и открытие, время срабатывания < 1 сек.;
• соответствие классу «А» герметичности по европейским стандартам EN 161;
• уровень защиты электрических контактов от пыли/влаги: IP 65;
• фиксация на резьбовые соединения Rp 2";
• максимальное давление газа: 3000 мбар;
• установка на горизонтальные, вертикальные участки трубы, кроме вниз катушкой;
• допустимый температурный режим: -40...+60 °C;
• продолжительность службы: не менее 10 лет (100 тысяч рабочих циклов);
• гарантийное обслуживание в течение 2 лет.

Подробнее о газовом клапане

Madas EVP070067 является нормально-закрытым клапаном с автоматическим срабатыванием. Положение «закрыт» в обесточенном состоянии, «открыт» – под напряжением. Подготовлено место для установки микровыключателя CPI, который сигнализирует о закрытии клапана, что упрощает дистанционный контроль за работой запорной арматуры.

Газовый клапан поставляется с энергосберегающим контуром, который минимизирует потребление электроэнергии.

В конструкции использованы алюминий, нержавеющая сталь, латунь, нейлон 30%, NBR-каучук, стойкие к коррозии, составу газов, низким температурам. В сочетании с эффективной пылевлагозащитой корпуса это позволяет размещать запорное устройство вне помещений. Эксплуатация на открытом воздухе допустима при условии защиты корпуса от атмосферных осадков (козырек, навес и пр.).

Особенности монтажа

Газовый электромагнитный клапан может устанавливаться в зонах 2 взрывоопасности по госстандарту Р 51330.9-99. Недопустимо размещение в местах с агрессивной средой, вызывающей порчу и разрушение материалов корпуса и конструктивных элементов.

Для бесперебойной многолетней эксплуатации производитель рекомендует установить перед клапаном газовый фильтр.

Достоинства:

• автоматическая работа, быстрое срабатывание;
• применение в системах с давлением до 3 бар;
• место для установки индикатора закрытого положения;

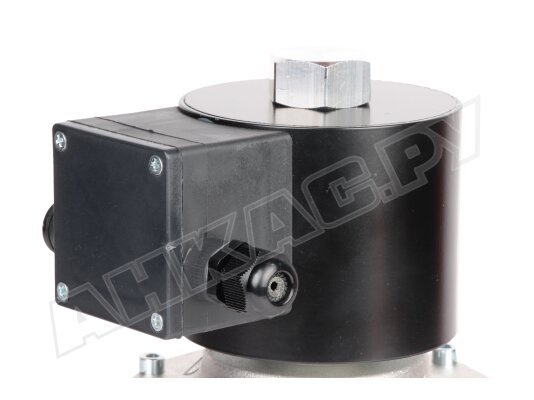

• энергосберегающая катушка, экономичное энергопотребление;
• высокий уровень защиты электрических контактов;
• возможность уличного размещения;
• минимальные требования к обслуживанию.

Применение

Газовый клапан Madas EVP070067 отвечает за запорно-регулирующую функцию и функцию безопасности в системах автоматической подачи газа промышленных котлов, тепло-, парогенераторов, технологических теплопроводов. Используется в системах автоматического контроля герметичности, управляется через реле давления, термостат и другие устройства.
