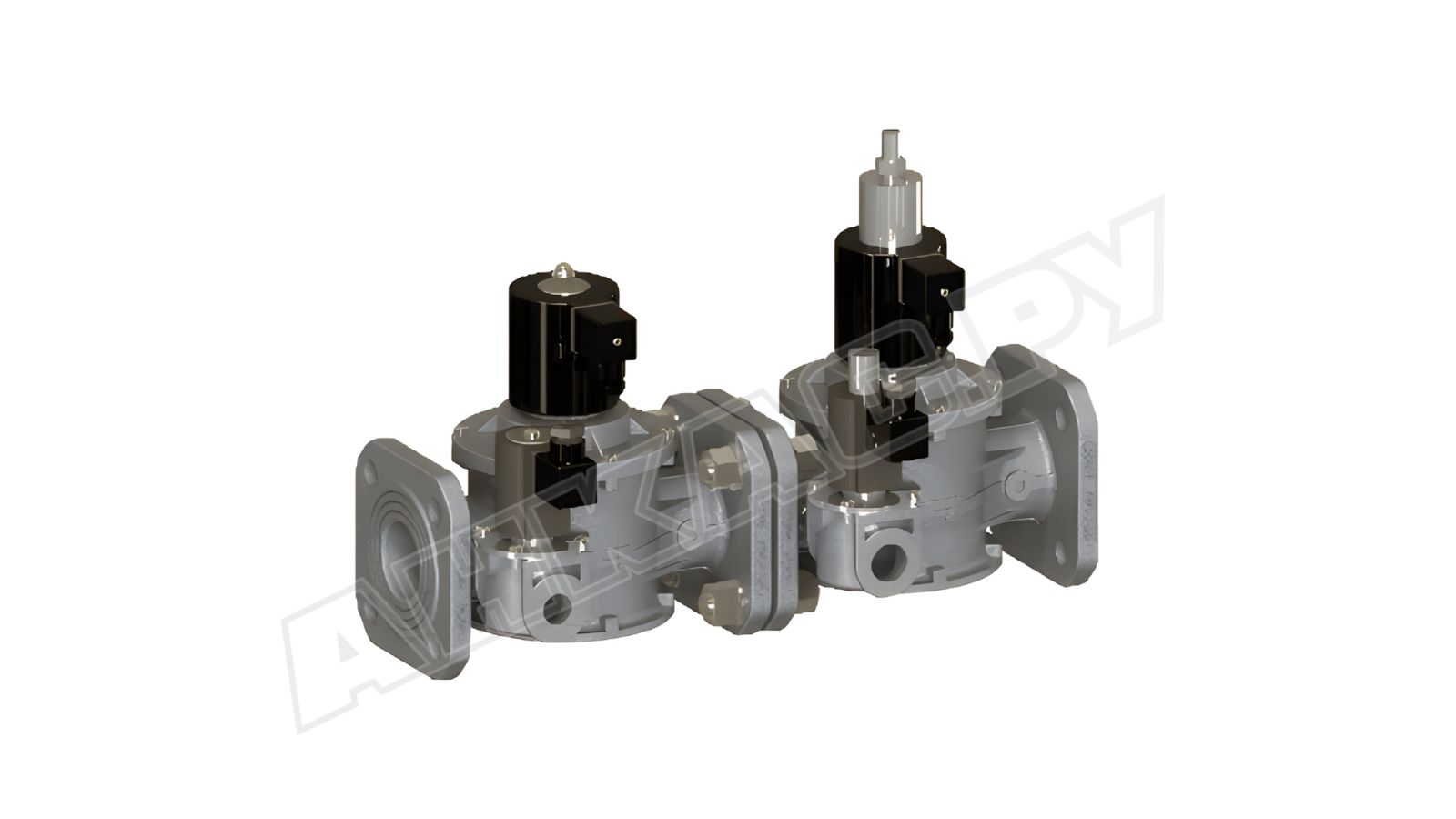

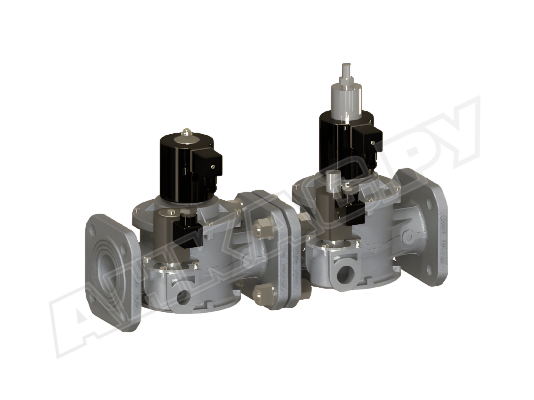

Блок электромагнитных клапанов Madas EVM05 40 108

Блок электромагнитных клапанов Madas EVM05 40 108 выполняет функции безопасности и запорно-регулирующего органа при эксплуатации промышленных газовых установок. Служит для оснащения систем автоматизированного управления газовой горелкой, систем контроля герметичности газового оборудования. Рассчитан на давление газа 1 бар.

Рабочая среда

Блок клапанов Madas EVM05 предназначен для работы с природным, сжиженным газом, азотом, воздухом (только сухие газы).

Комплектация

Madas EVM05 представляет собой комбинацию четырех клапанов: основного запорного, рабочего с быстрым открытием, клапанов свечи безопасности и запальной линии. Доступны дополнительные устройства, расширяющие функционал блока: реле давления, газовый фильтр, индикатор положения клапана и другие.

Особенности и параметры:

• допустимое давление газа на входе в блок клапанов: 1 бар;
• класс А герметичности электромагнитных клапанов;
• быстрое закрытие, срабатывание в течение < 1 сек.;
• питание от сети: 230 В, -15%, +10%, 50/ 60 Гц;
• фланцевое присоединение к трубе, размер фланцев DN 40;
• защита от воздействия пыли и влаги класса IP 65;
• операционные температуры (окружающий воздух): -40...+60 °C;
• изоляция класса F (максимальный нагрев до +155 °C);
• горизонтальное или вертикальное положение (не вниз катушкой);
• 2-летнее гарантийное обслуживание;
• заявленный ресурс службы: 100 тысяч циклов.

Конструкция

Корпус отлит под давлением из алюминиевого сплава, обладает высокими коррозиеустойчивыми свойствами. Конструктивные элементы произведены из нержавеющей стали, алюминия (штампованный и 11 S), латуни, нейлона 30%, что обеспечивает долговечную службу. Уплотнения из NBR-каучука обладают газонепроницаемыми свойствами, что исключает утечки.

Электрические компоненты защищены от пыли и влаги, в т. ч. при воздействии на корпус струй воды, направленных под любым углом, что расширяет возможности установки и эксплуатации.

Преимущества:

• 4 в 1, расширенный функционал;
• возможность дооснащения по индивидуальному запросу;
• литой высокопрочный корпус без сварных соединений;
• быстрое, герметичное отсечение потока;
• морозо-, термостойкая конструкция;
• высокий уровень пыле-, влагозащиты.

Место установки

Блок э/м клапанов Madas EVM05 можно устанавливать в помещениях зоны 2 по классификации взрывоопасных зон. Не подходит для мест с агрессивной средой, разрушающей сталь, алюминий и каучук.
