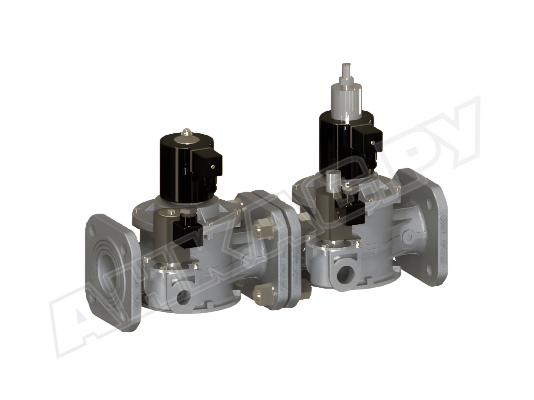

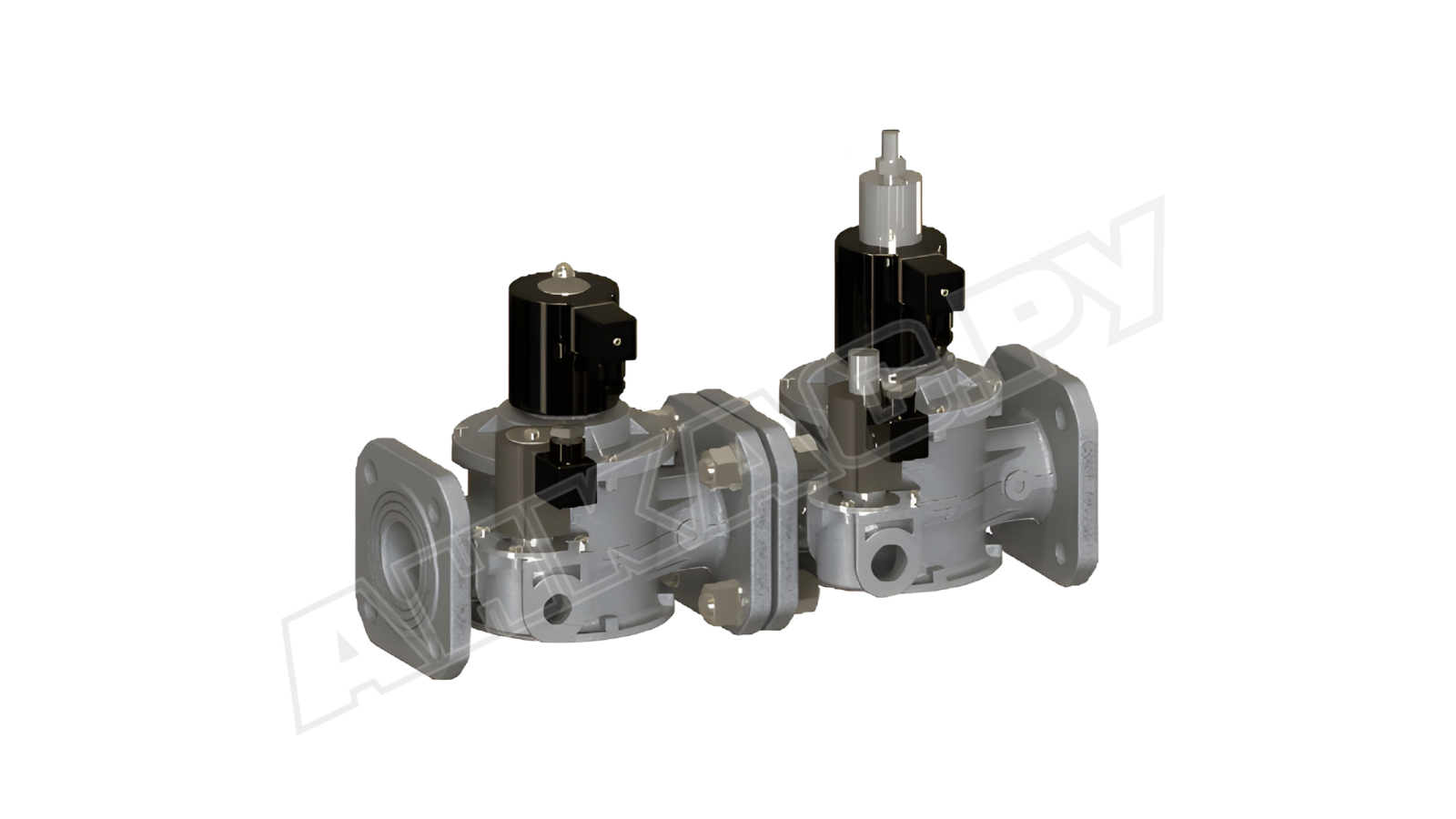

Блок электромагнитных клапанов Madas EVM05 32 108

Блок электромагнитных клапанов Madas EVM05 32 108 объединяет четыре автоматических клапана для управления розжигом и работой промышленной газовой горелки. Подходит для топочного оборудования с давлением газа до 1 бар.

Применение

Блок э/м клапанов служит для сборки систем автоматизированного управления подачей газа на горелки водогрейных и паровых котлов, теплогенераторов, технологических теплопроводов. Подходит для работы в системах автоматического контроля герметичности газовой установки.

Комплектация

В состав блока Madas EVM05 входят э/м клапаны: основной отсечной, рабочий с быстрым открытием, клапаны свечи безопасности и запальной линии. Дополнительно на блок э/м клапанов могут монтироваться датчик-реле давления, газовый фильтр, индикатор положения клапана (по запросу).

Особенности и параметры:

• среда: природный, сжиженный газ, азот, воздух (сухой газ);
• работа от электросети: 230 В, -15%, +10%, 50/ 60 Гц;
• давление газа на входе в блок клапанов: максимум 1 бар;
• класс А герметичности по европейскому стандарту EN 161;
• быстродействие, срабатывание в течение 1 сек.;
• монтаж в систему на фланцы размером DN 32;
• электрическое соединение по DIN 43650;
• класс нагревостойкости изоляции: F (нагрев до +155 °C);
• допустимые температуры эксплуатации: -40...+60 °C;
• 2-летняя гарантия производителя;
• ресурс службы: 100 тысяч циклов.

Конструкция

Блок EVM05 произведен с учетом промышленных условий эксплуатации. Надежность конструкции обеспечивает отлитый под давлением алюминиевый корпус. Детали и уплотнения, контактирующие с газом, выполнены из коррозиестойких, газонепроницаемых материалов. Электрические компоненты герметично заизолированы от пыли и влаги (класс IP 65).

Блок клапанов не предназначен для эксплуатации на объектах с агрессивной внешней средой, вызывающей окисление алюминия, стали и разрушающей каучук.

Преимущества:

• комбинация нескольких э/м клапанов в единой конструкции;
• широкий функционал;
• быстрое, герметичное перекрытие газопровода;
• высокопрочный литой корпус без сварных швов;
• всепогодная эксплуатация;
• упрощенный монтаж и подключение;
• высокий уровень пыле-, влагозащиты.

Монтажное положение

Блок э/м клапанов Madas EVM05 может встраиваться в горизонтальные и вертикальные газопроводы. Нельзя размещать устройство вниз э/м катушкой. Для правильного соединения необходимо совместить стрелку на корпусе с направлением течения газа.

Линейка Madas EVM

У нас можно купить блок электромагнитных клапанов Madas EVM05 с учетом особенностей топочной установки. Серия Madas EVM представлена моделями с фланцевым и резьбовым соединением размерами до DN150, питанием от сети 12В, 24В, 230В, для газовых установок с давлением в магистрали до 360 / 1000 / 3000 мбар.
