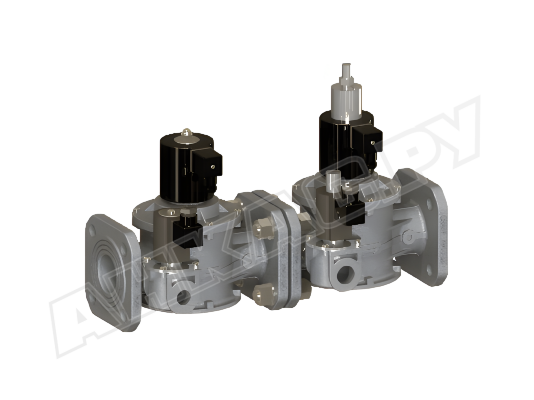

Блок электромагнитных клапанов Madas EVM05 11 108

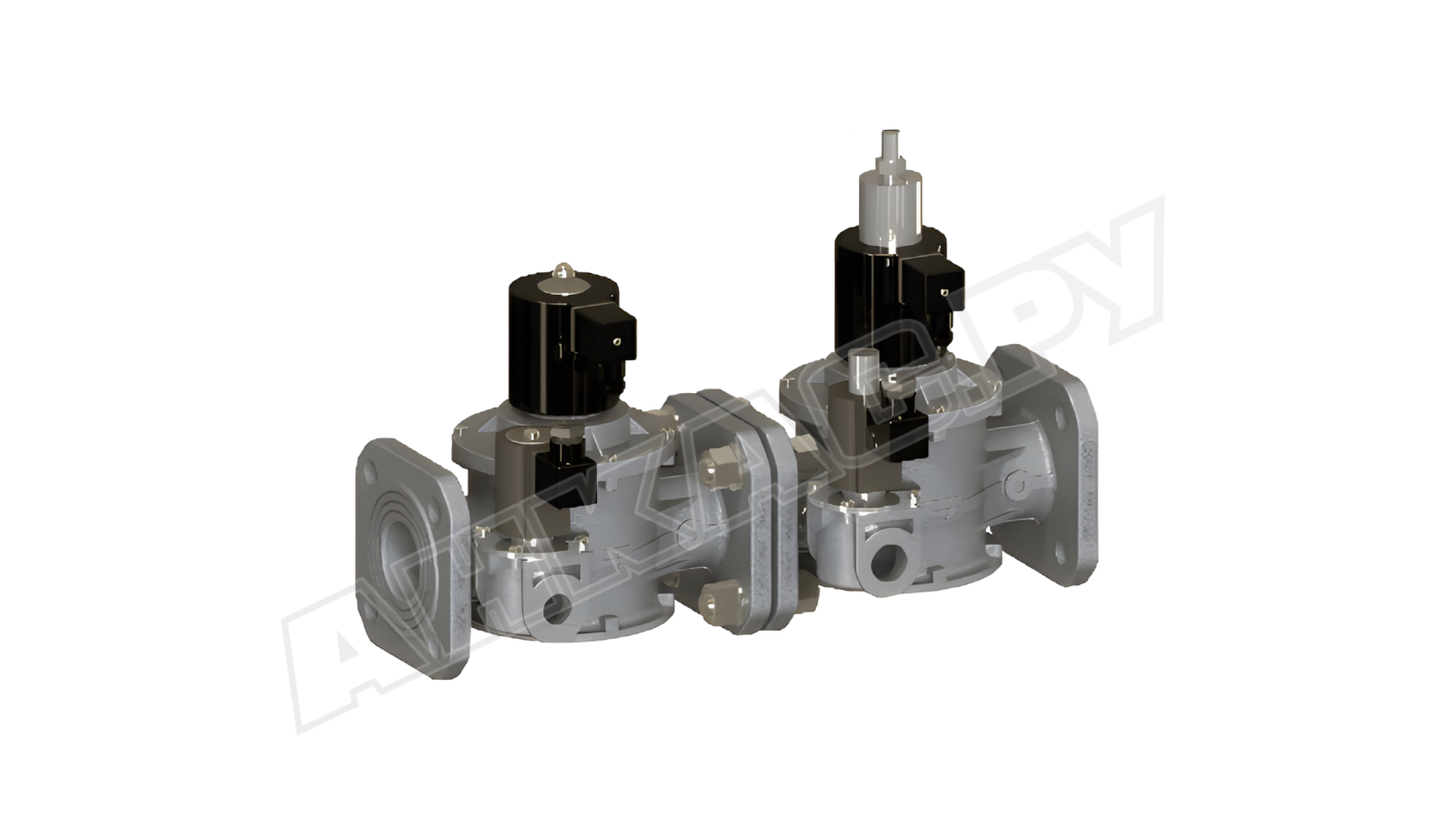

Блок электромагнитных клапанов Madas EVM05 11 108 предназначен для автоматизации подачи газа на горелку, безопасного розжига и отключения. В комбинированной конструкции совмещено несколько э/м клапанов для выполнения функций запорно-регулирующего органа и устройства безопасности. Преимуществами являются многофункциональность, сокращение времени на монтаж оборудования, быстродействие, всепогодное исполнение.

Состав блока

В блок Madas EVM05 входят 4 автоматических клапана: основной с предохранительно-отсечной функцией, быстрооткрываемый рабочий, клапаны свечи безопасности и запальной линии. По желанию заказчика на блок электромагнитных клапанов можно дополнительно установить реле давления газа, фильтр, индикатор закрытого положения.

Особенности и параметры:

• рабочая среда: природный, сжиженный газ, воздух, азот (сухой газ);
• класс А герметичности по EN 161 электромагнитных клапанов;
• максимальное давление газа: 1 бар;
• питание от электросети: 230 В, -15%, +10%, 50/ 60 Гц;
• быстрозакрывающийся, время срабатывания < 1 сек.;
• фланцевое присоединение к трубопроводу, размер DN 125;
• класс изоляции: F (нагревостойкость +155 °C);
• допустимые внешние температуры: -40...+60 °C;
• количество циклов до замены: 50 000;
• гарантия завода-производителя: 2 года.

Сфера применения

Блок газовых клапанов Madas EVM05 используется для автоматизации и безопасной эксплуатации горелок промышленных отопительных и водогрейных котлов, паро- и теплогенераторов, технологических теплопроводов. Может встраиваться в системы контроля герметичности газовой установки.

Конструкция

Для безопасного функционирования в конструкции использованы материалы, не разрушаемые при контакте с газами. Использована нержавеющая оцинкованная сталь, сталь марки 430 F, алюминий, латунь, нейлон 30%. Уплотнения изготовлены из газонепроницаемого NBR-каучука.

Корпус отлит под давлением из алюминиевого сплава. За счет отсутствия сварных швов обеспечивает безопасность эксплуатации в системах с давлением газа до 1 бар. Электрические компоненты полностью защищены от воздействия пыли, а также струй воды, направленных с любой стороны (стандарт IP 65).

Конструкция не подходит для мест с агрессивной внешней средой, где существует высокий риск разрушения стали, алюминия и каучука, и связанных с этим утечек газа.

Положение при установке в систему

Блок электромагнитных клапанов Madas EVM05 может устанавливаться на горизонтальные и вертикальные газопроводы (катушка размещается сверху). Для корректной сборки на корпус нанесена стрелка, которую следует совместить с ходом потока.
