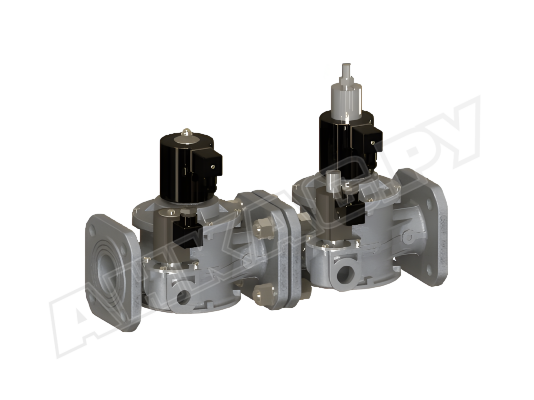

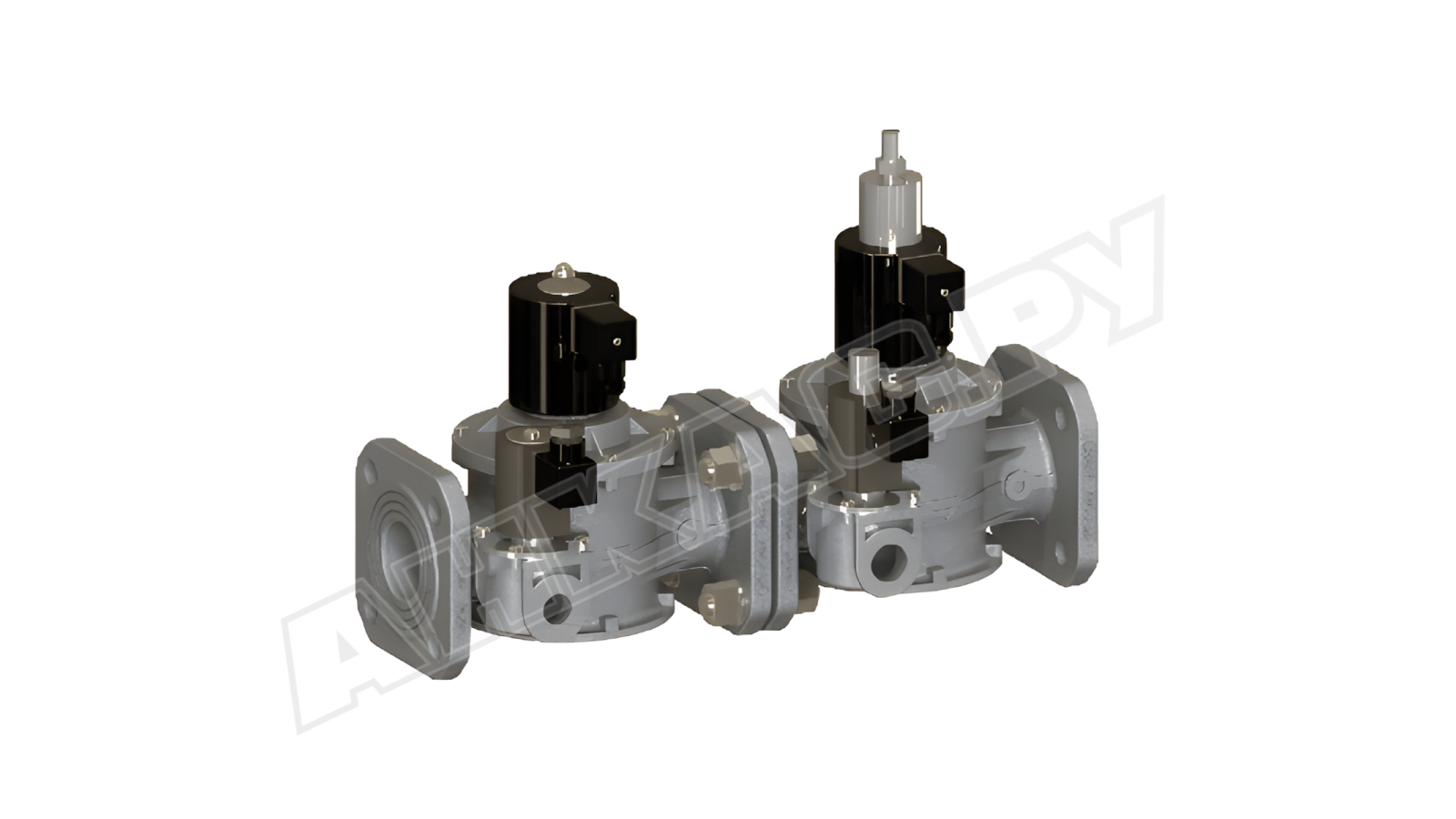

Блок электромагнитных клапанов Madas EVM05 10 108

Блок электромагнитных клапанов Madas EVM05 10 108 встраивается в системы автоматического управления розжигом и работой промышленной газовой горелки. Благодаря комбинированной конструкции выполняет разные функции, обеспечивая безопасную и эффективную эксплуатацию топочной установки. Может дополнительно оснащаться фильтром, указателем положения и реле давления.

Особенности и параметры:

• работа от сети питания 230 В, допустимое отклонение -15%, +10%;
• максимальное давление газа в магистрали: 1000 мбар;
• функции запорно-регулирующего устройства и органа безопасности;
• электромагнитные клапаны класса А герметичности по EN 161;
• быстрое закрытие, не более 1 сек.;
• интеграция в систему на фланцы, присоединительный размер DN 100;
• класс изоляции: F (нагревостойкость до +155 °C);
• допустимая поверхностная температура: +85 °C;
• размещение в системе горизонтально или вертикально, но не вниз катушкой;
• 20-летняя гарантия завода-изготовителя;
• эксплуатационный ресурс: 50 тысяч циклов.

Применение

Блок клапанов Madas EVM05 служит для сборки систем автоматизированного управления газовой горелкой промышленных топочных установок (отопительных, водогрейных котлов, теплогенераторов, технологических теплопроводов и пр.). Применим для автоматического контроля герметичности газовой установки.

Преимущества

• Комбинированная конструкция. Блок объединяет 4 электромагнитных газовых клапана: основной отсечной, рабочий с быстрым открытием, клапаны свечи безопасности и запальной линии, которые обеспечивают безопасное зажигание и управление потоком газа на горение.
• Применение для различных газов. Блок электромагнитных клапанов Madas EVM подходит для работы с метаном, сжиженным газом, азотом, воздухом (сухой газ).
• Конструкция высокой прочности. Корпус из алюминиевого литья устойчив к коррозии, перепадам температур, ударам, высокому давлению рабочей среды. Детали и герметизирующие прокладки произведены из износостойких материалов, обладающий газонепроницаемыми свойствами для предотвращения утечек газа. В конструкции использованы нержавеющая сталь, алюминий, латунь, нейлон 30%, NBR-каучук.
• Всепогодное исполнение. Madas EVM подходит для любой климатической зоны. Бесперебойно работает при температуре -40...+60 °C.
• Надежная электрозащита. Электрические компоненты полностью заизолированы от пыли, влаги при направлении струй воды на корпус. Внешняя оболочка соответствует классу IP 65, что обеспечивает безопасное функционирование в запыленных помещениях, местах возможного попадания на корпус воды.
• Опциональное оснащение доп. устройствами. По запросу на блок клапанов могут устанавливаться газовый фильтр, реле давления, индикатор положения клапана.

Линейка Madas EVM

В серию Madas EVM входят модели с фланцевым, резьбовым соединением (размером до DN 150), электропитанием 12В, 24В, 230В, максимальны входным давлением газа 360 мбар/ 1000 мбар/ 3000 мбар. Доступны модификации с медленным и быстрым открытием, позиционным и плавным регулированием дроссельной заслонки, ручным и электрорегулятором на основном/ рабочем клапане.
