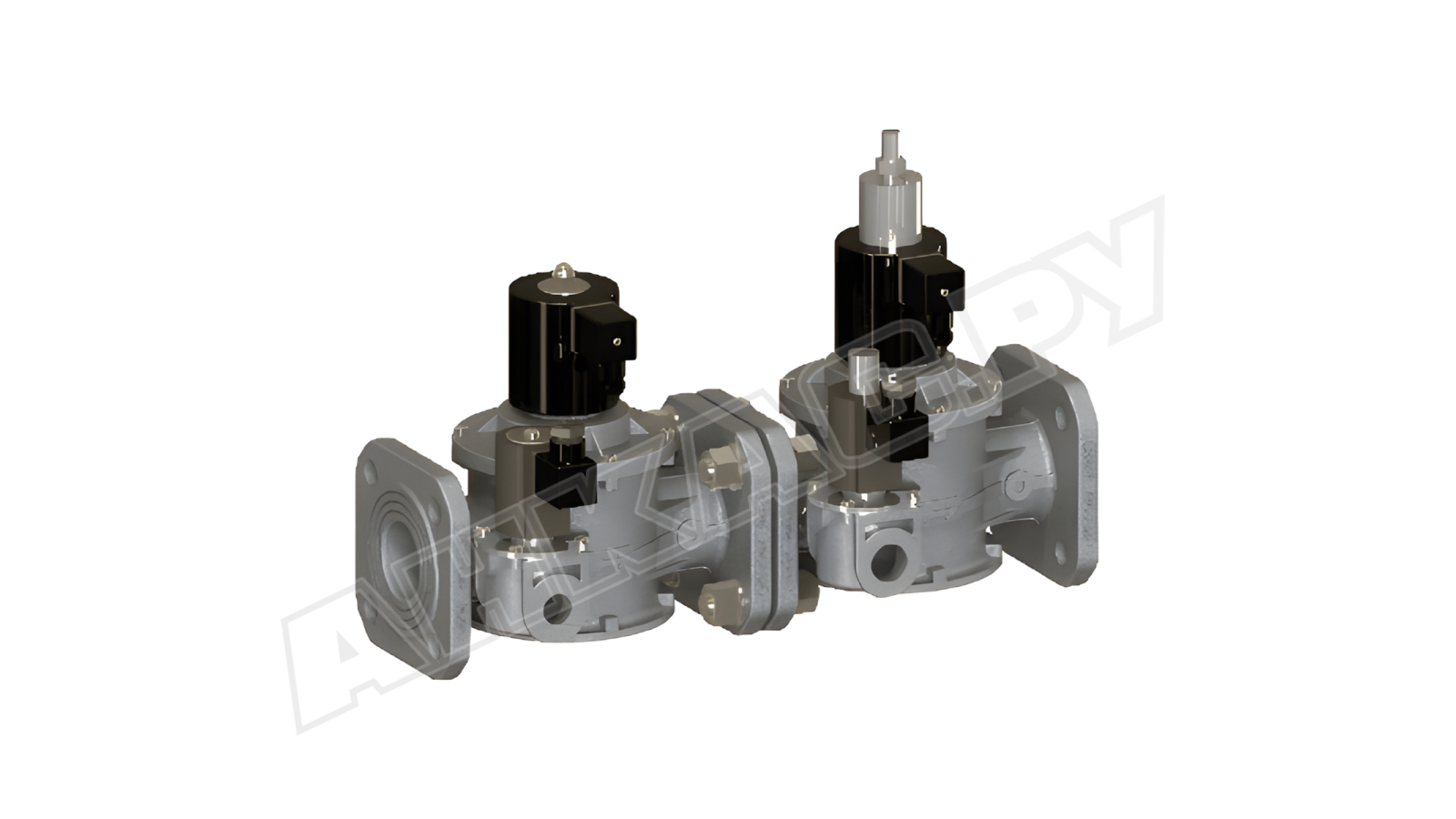

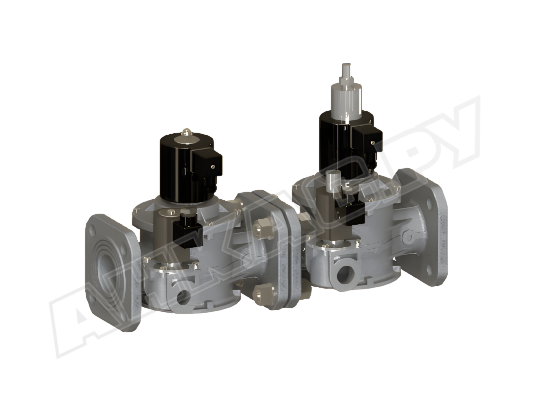

Блок электромагнитных клапанов Madas EVM04 11 108

Блок электромагнитных клапанов Madas EVM04 11 108 применяется для сборки газовых промышленных установок с давлением газа до 1000 мбар. Позволяет создать надежную систему автоматизированного управления розжигом и работой горелки. Благодаря совмещению в единой конструкции нескольких клапанов блок выполняет запорно-регулирующую функцию, обеспечивает безопасную эксплуатацию котла. По запросу поставляется с опциональными устройствами.

Рабочая среда

Блок автоматических клапанов рассчитан на работу с природным, сжиженным газом, азотом, воздухом (только сухие газы).

Основные характеристики и особенности:

• работа от сети 230 В, -15%, +10%, 50/60 Гц;
• максимальное давление газа: 1000 мбар;
• электромагнитные клапаны класса А герметичности;
• быстрое срабатывание, время закрытия < 1 сек.;
• фланцы DN 125 на входе и выходе газа;
• класс пыле-, влагозащиты конструкции: IP 65;
• класс изоляции: F (максимальный нагрев до +155 °C);
• установка в систему на горизонтальный или вертикальный трубопровод;
• 2-летнее гарантийное обслуживание;
• количество циклов до замены: 50 тысяч.

Место установки

Блок э/м клапанов Madas EVM04 может размещаться в зонах 2 по классификации взрывоопасных зон. Не подходит для эксплуатации в местах с внешней средой, действующей агрессивно на корпус и конструктивные элементы.

Преимущества

• Широкий функционал. За счет комбинированной конструкции расширился набор функций блока. В состав комбинированного устройства входят 4 клапана: основной запорный ЕVР, рабочий ЕVР, клапаны свечи безопасности ЕVА и запальной линии ЕVРС. Э/м клапаны выполняют предохранительно-отсечную, регулирующую функции, обеспечивают безопасное управление розжигом и работой горелки.
• Конструкция для промышленных задач. Корпус отлит из прочного, коррозиестойкого алюминия, обеспечивает безопасную работу с газом, подаваемым под давлением до 1 бар. Детали и прокладки произведены из износостойких материалов с газонепроницаемыми свойствами. При изготовлении конструктивных элементов использованы нержавеющая сталь (оцинкованная и марки 430 F), алюминий (штампованный и 11 S), латунь, нейлон 30%, NBR-каучук.
• Всепогодное исполнение. Комбинированный блок разработан для всепогодной эксплуатации. Бесперебойно функционирует в условиях внешних температур -40...+60 °C.
• Надежная защита от пыли/влаги. Герметичная внешняя оболочка исключает проникновение пыли, посторонних предметов внутрь устройства, защищает от попадания влаги при обливании корпуса с любой стороны.
• Возможность индивидуальной сборки. По запросу блок электромагнитных клапанов можно собрать по индивидуальной схеме, дополнив необходимыми устройствами (газовым фильтром, датчиком-реле давления, индикатором положения клапана, рабочим клапаном с медленным открытием и т. д.).

Линейка Madas EVM

В серию блоков э/м клапанов Madas EVM входят модификации с разными типами соединений (фланцевое, резьбовое), размерами фланцев/ резьбовых отверстий, электропитанием 12В, 24В, 230В, для систем с давлением газа до 360 / 1000 / 3000 мбар.
