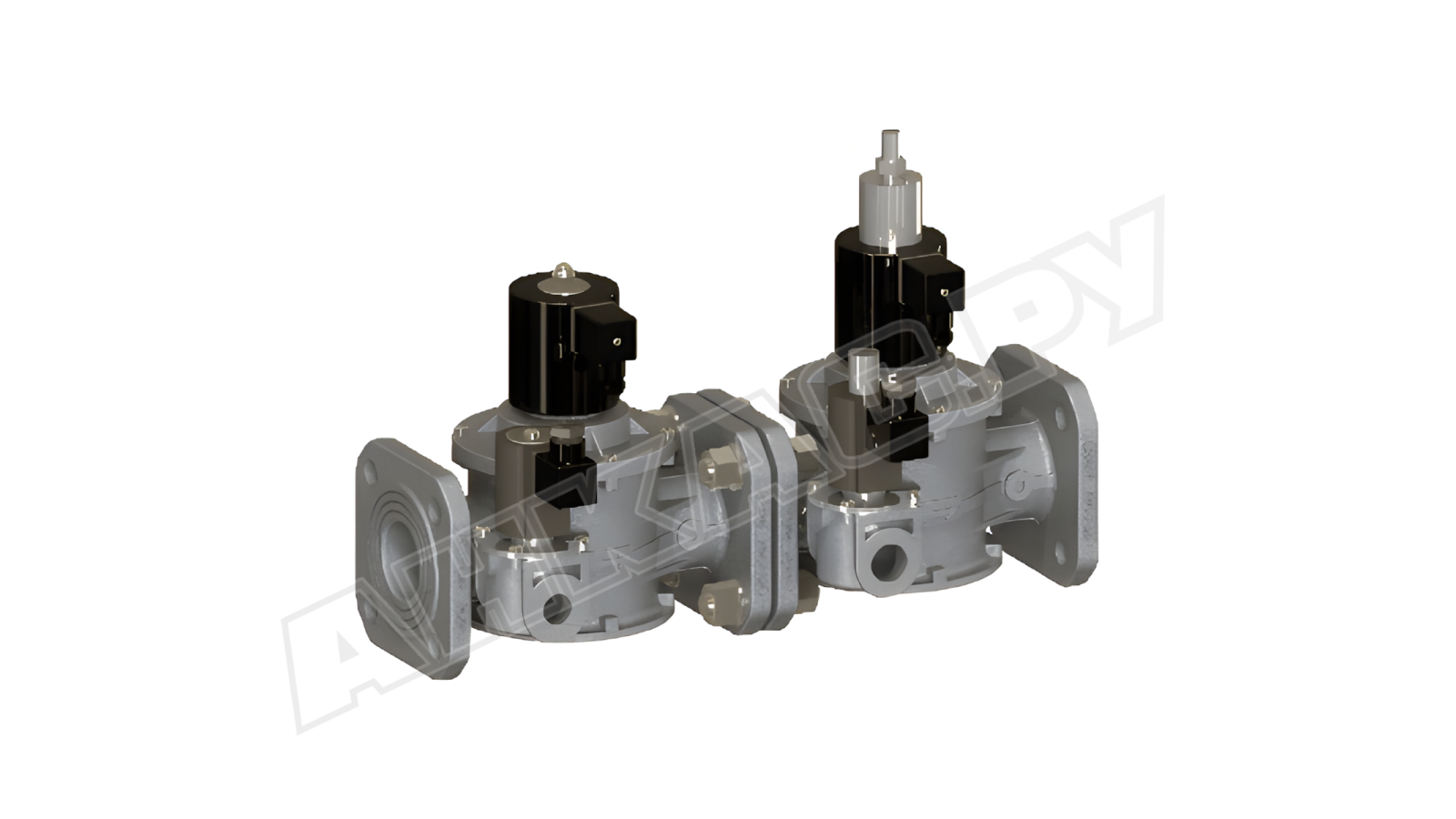

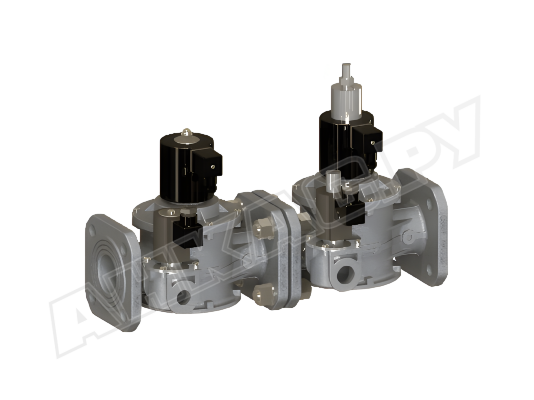

Блок электромагнитных клапанов Madas EVM04 10 108

Блок электромагнитных клапанов Madas EVM04 10 108 служит для безопасной подачи газа, розжига и стабильной работы промышленной горелки. Обеспечивает герметичное перекрытие газовой линии, предотвращает утечки. Объединяет несколько автоматических клапанов, обеспечивая функции запирания, регулирования и безопасности.

Линейка Madas EVM

Серия Madas EVM представлена блоками с питанием от сети 12В, 24В, 230В, фланцевым и резьбовым соединением (до DN 150), для систем с давлением газа до 360 мбар/ 1000 мбар/ 3000 мбар, ручным или электрорегулятором на основном/ рабочем клапане, медленным или быстрым открытием, позиционным и плавным регулированием дроссельной заслонки. Клапаны могут оснащаться фильтром, реле давления, датчиком контроля положения. Доступна индивидуальная сборка.

Состав блока

В состав комбинированного устройства Madas EVM04 входят 4 электромагнитных клапана, включая основной запорный ЕVР, рабочий с быстрым открытием ЕVР, клапаны свечи безопасности ЕVА и запальной горелки ЕVРС.

Особенности и основные параметры:

• рабочая среда: природный, сжиженный газ, азот, воздух (сухой газ);
• максимальное входное давление газа: 1 бар;
• питание от сети 230 В, допустимое отклонение -15%, +10%;
• электромагнитные клапаны класса А герметичности;
• быстрое закрытие, время срабатывания < 1 сек.;
• фланцевый монтаж, присоединительный размер: DN 100;
• класс изоляции: F, нагрев до +155 °C;
• максимальная поверхностная температура: +85 °C;
• варианты положения в системе: горизонтальное, вертикальное катушкой вверх;
• гарантийное обслуживание в течение 24 мес.;
• ресурс эксплуатации: 50 тысяч циклов.

Конструкция

Для безопасного функционирования газовой установки блок э/м клапанов изготовлен из коррозиестойких, газонепроницаемых материалов. Корпус отлит из алюминия, не содержит сварных швов. Конструктивные элементы изготовлены из нержавеющей стали (оцинкованная и марки 430 F), алюминия, латуни, нейлона 30%, уплотнения – из NBR-каучука. Электрические компоненты загерметизированы от пыли, влаги (класс IP 65). Конструкция рассчитана на эксплуатацию при температурах -40...+60 °C, при условии отсутствия агрессивного воздействия окружающей среды на корпус и детали.

Применение

Блок клапанов Madas EVM04 используется для автоматизации управления горелками паровых и водогрейных котлов, теплогенераторов, технологических установок. Подходит для систем автоматического контроля герметичности газового оборудования.
