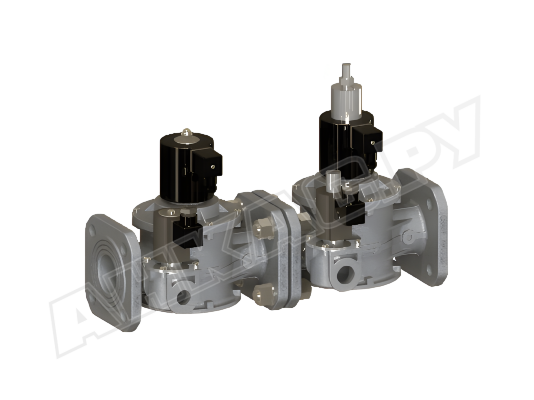

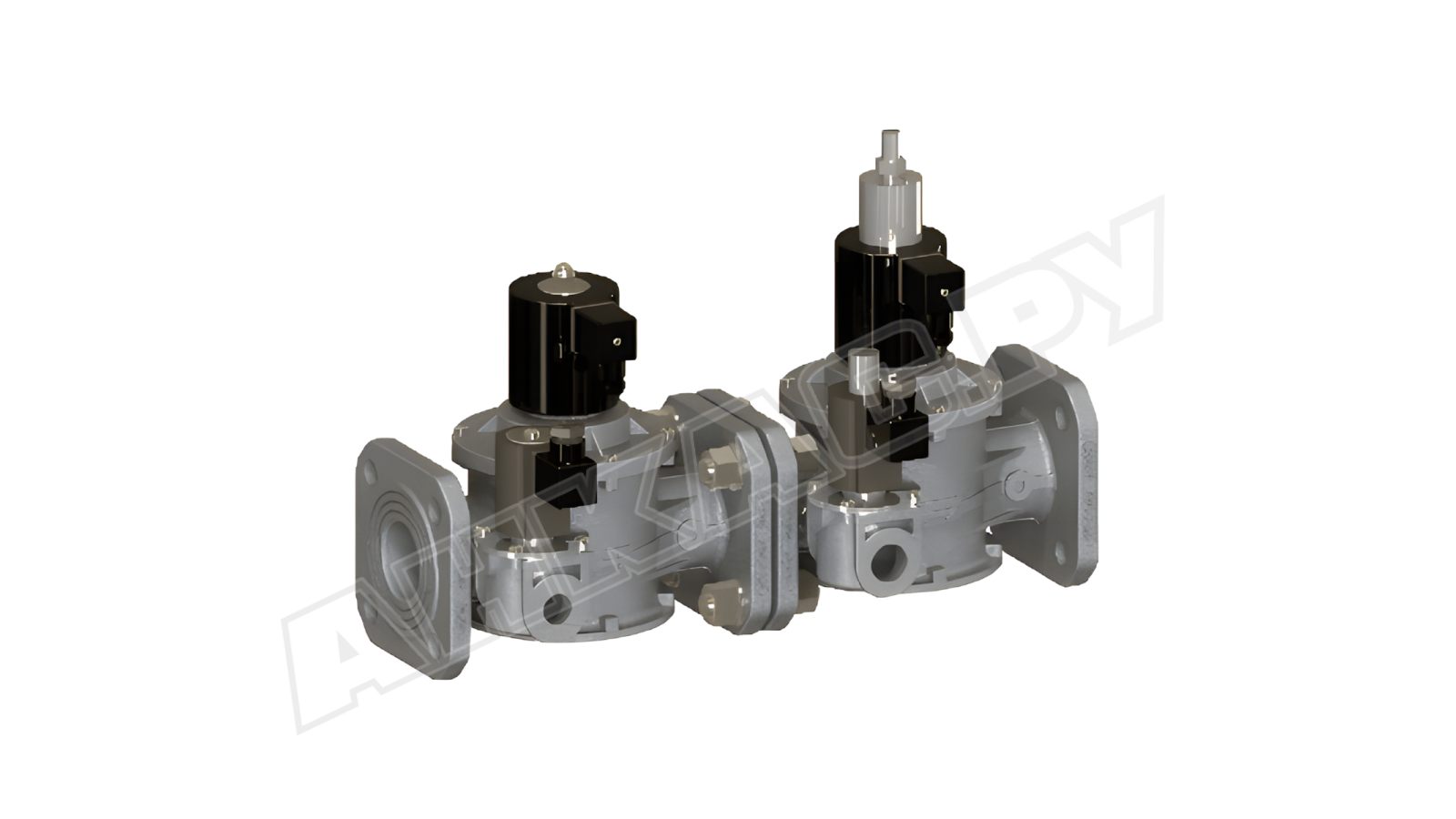

Блок электромагнитных клапанов Madas EVM04 08 108

Блок электромагнитных клапанов Madas EVM04 08 108 используется в системах дистанционного управления газовой горелкой для автоматизации розжига, регулирования подачи газа, безопасного перекрытия потока. Рассчитан на установку в промышленные котлы и теплогенераторы. Отличается быстрым срабатыванием, пылевлагозащищенным исполнением, широким диапазоном эксплуатационных температур. В комбинированном устройстве объединено 4 клапана, что облегчает монтаж и подключение оборудования.

Рабочая среда

Блок клапанов Madas EVM04 используется для метана, сжиженного газа, азота, воздуха (сухие газы).

Комбинированное устройство

Madas EVM04 представляет собой комбинированное устройство, состоящее из 4 автоматических клапанов, включая: основной запорный ЕVР, рабочий с быстрым открытием ЕVР, клапаны свечи безопасности ЕVА и запальной линии ЕVРС.

Возможно исполнение с медленным открытием рабочего клапана, ручным регулятором расхода на основном клапане, электрорегулятором расхода на рабочем клапане. На блок э/м клапанов могут устанавливаться дополнительные устройства: датчик-реле давления, газовый фильтр, датчик положения клапана.

Особенности и параметры:

• работа от сети 230 В, -15%, +10%, 50/ 60 Гц;
• максимальное давление газа: 1000 мбар;
• класс герметичности электромагнитных клапанов: А;
• быстрое срабатывание, время отсечки < 1 сек.;
• фланцевое соединение, размер фланцев DN 65;
• класс изоляции: F (максимальная t +155 °C);
• эксплуатационные условия (внешние температуры): -40...+60 °C;
• установка на горизонтальный или вертикальный газопровод катушкой вверх;
• продолжительность службы: 100 тысяч циклов.

Конструкция

Комбинированный блок характеризуется высокой надежностью. Корпус отлит под давлением из прочного и легкого алюминиевого сплава. Выдерживает давление газа 1 бар. Пыль и влага не проникают внутрь устройства, что обеспечивает безопасную эксплуатацию в запыленных промышленных помещениях и местах с возможным попаданием струй воды на корпус (класс IP 65).

При изготовлении блока клапанов использованы газонепроницаемые, коррозиестойкие материалы: нержавеющая сталь (оцинкованная и марки 430 F), латунь, алюминий (штампованный и 11 S), нейлон 30%, NBR-каучук.

Преимущества:

• многофункциональное устройство;
• надежное запирание потока, быстрое срабатывание;
• коррозиестойкий литой корпус бесшовного исполнения;
• морозо-, термостойкость;
• упрощение монтажа и подключения оборудования;
• возможность индивидуальной сборки /дооснащения;
• высокий уровень защиты от пыли и влаги.

Место размещения

Блок э/м клапанов Madas EVM04 устанавливается в помещениях, соответствующих требованиям зоны 2 по классификации взрывоопасных зон. Эксплуатация газовых электромагнитных клапанов недопустима в местах, где внешняя среда агрессивно воздействует на конструктивные элементы и способна привести к разрушению корпуса, деталей или уплотнительного материала.
