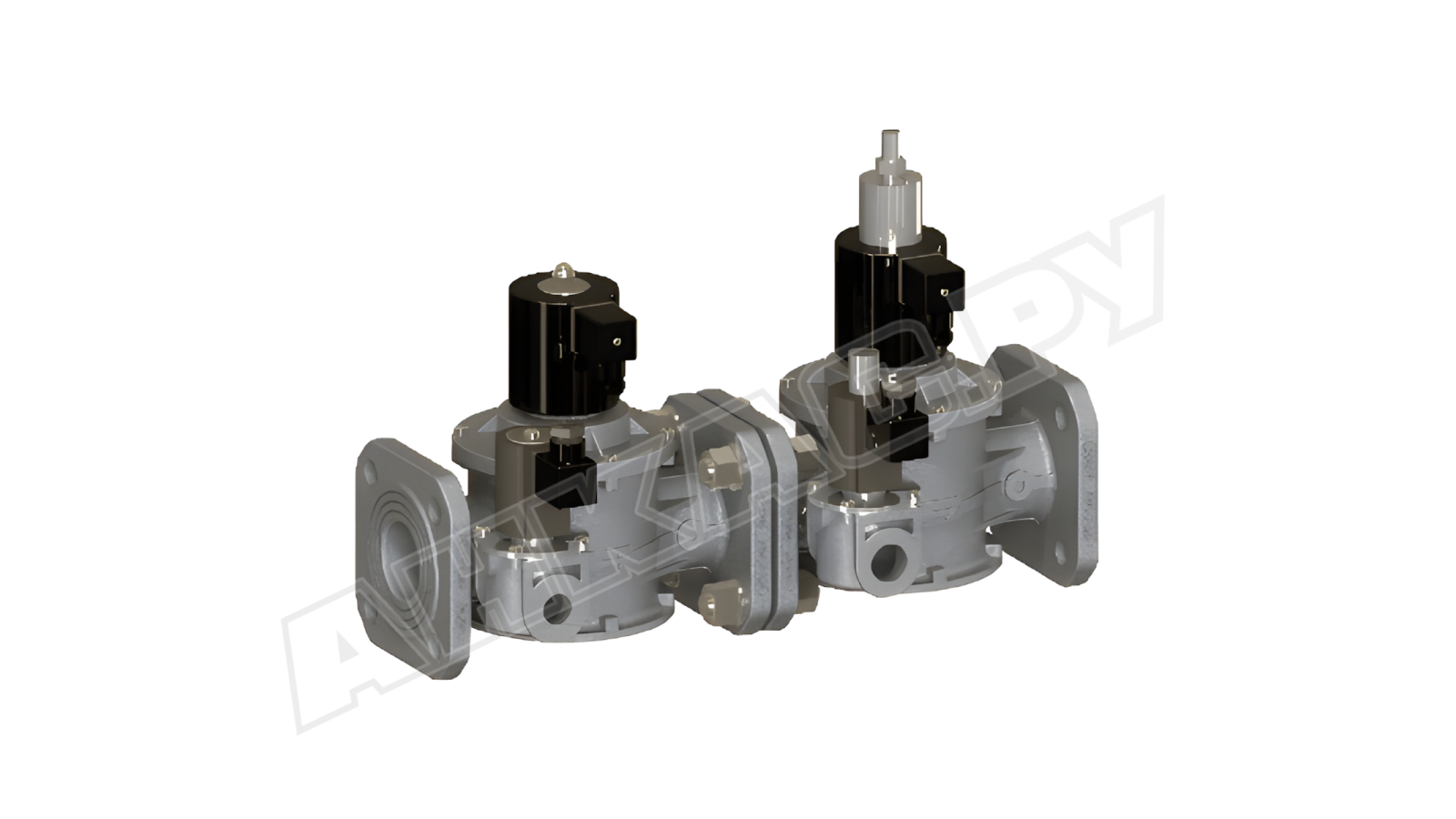

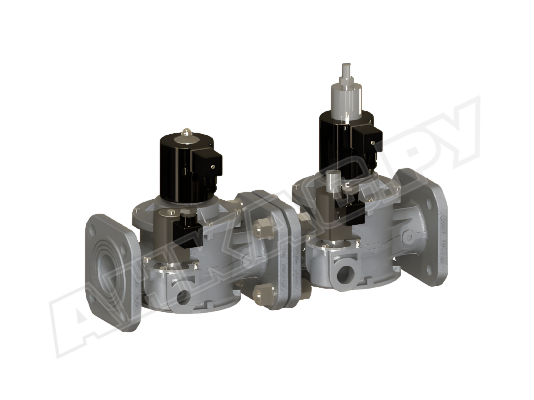

Блок электромагнитных клапанов Madas EVM03 12 108

Блок электромагнитных клапанов Madas EVM03 12 108 позволяет организовать надежную систему автоматического управления подачей газа на горелку и сократить время монтажа оборудования. Выполняет функцию безопасности и запорно-регулирующего органа при эксплуатации промышленных систем сжигания газа.

Рабочая среда

Блок э/м клапанов Madas EVM03 используется для работы с природным, сжиженным газом, азотом, воздухом (только сухие газы).

Комплектация

Madas EVM03 – комбинация 4-х клапанов: основного с предохранительно-запорной функцией, рабочего, клапанов свечи безопасности и запальной линии горелки. Возможно дооснащение дополнительными устройствами, расширяющими функционал блока: реле давления, газовым фильтром, индикатором положения клапана.

Особенности и параметры:

• давление газа на входе: не выше 1 бар;
• комбинированное устройство, класс А герметичности э/м клапанов;
• быстрое закрытие, срабатывание в течение < 1 сек.;
• питание от электросети 230 В, -15%, +10%, 50/ 60 Гц;
• уровень электрозащиты от пыли и влаги: IP 65;
• фланцевое присоединение к трубе, размер фланцев DN 150;
• температурный диапазон (условия эксплуатации): -40...+60 °C;
• изоляция класса F (нагрев не выше +155 °C);
• установка на горизонтальные или вертикальные трубопроводы (катушка вверху);
• ресурс службы: 50 тысяч циклов.

Конструкция

Бесшовный литой корпус из алюминиевого сплава отличается высокими коррозиеустойчивыми свойствами, рассчитан на высокое давление газа. Конструктивные элементы произведены из нержавеющей стали (оцинкованная и марки 430 F), алюминия (штампованный и 11 S), латуни, нейлона 30%. Уплотнения из NBR-каучука обладают газонепроницаемыми свойствами.

Электрические компоненты герметично защищены для безопасной эксплуатации в запыленных помещениях и возможного попадания струй с любой стороны.

Преимущества:

• расширенный функционал за счет комбинированной конструкции;
• коррозиестойкий литой корпус без сварных соединений;
• быстрое, герметичное запирание потока;
• конструкция для всепогодной эксплуатации;
• высокий уровень пыле-, влагозащиты;
• возможность сборки по индивидуальной схеме.

Место установки

Блок э/м клапанов Madas EVM03 подходит для размещения в помещениях зоны 2 по классификации взрывоопасных зон. Не пригоден для мест с агрессивной окружающей средой, вызывающей разрушение корпуса и деталей конструкции.
