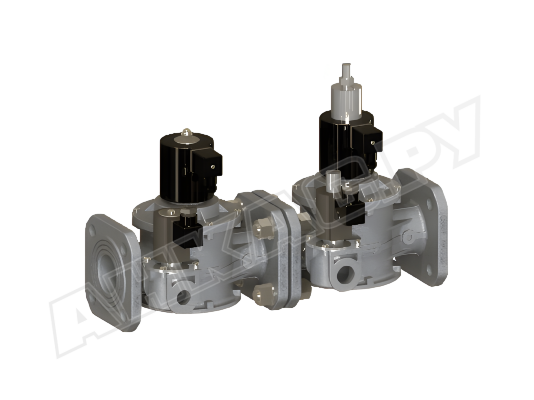

Блок электромагнитных клапанов Madas EVM02 09 108

Блок электромагнитных клапанов Madas EVM02 09 108 предназначен для комплектации системы автоматического управления подачей газа на горелку. Благодаря комбинированной конструкции выполняет разные функции, включая запорно-регулирующую и безопасности. Может дополнительно оснащаться фильтром, указателем положения и реле давления.

Особенности и параметры:

• работа от сети питания 230 В, -15%, +10%;
• максимальное давление газа в магистрали: 1000 мбар;
• функции запорно-регулирующего устройства и устройства безопасности;
• электромагнитные клапаны класса А герметичности;
• быстрое закрытие, в течение 1 сек.;
• интеграция в систему с помощью фланцев, присоединительный размер DN 80;
• класс изоляции: F (максимальный нагрев до +155 °C);
• максимальная поверхностная температура +85 °C;
• установка горизонтально или вертикально, но не вниз катушкой;
• ресурс службы до замены: 100 тысяч циклов.

Применение

Блок клапанов Madas EVM02 востребован в системах дистанционного управления газовой горелкой при эксплуатации промышленных паровых и водогрейных котлов, теплогенераторов, технологических теплопроводов. Может встраиваться в системы автоматического контроля герметичности газовой установки.

Преимущества

• Комбинированное устройство с широким функционалом. В состав блока э/м клапанов входят 4 клапана: основной запорный ЕVР, рабочий ЕVР, клапаны свечи безопасности ЕVА и запальной горелки ЕVРС, которые обеспечивают предохранительно-отсечную, регулирующую функции и безопасность эксплуатации оборудования.
• Использование для различных сред. Блок клапанов рассчитан на работу с метаном, сжиженным газом, азотом, воздухом (только сухие газы).
• Надежная конструкция для промышленных систем. Корпус, отлитый из алюминия, устойчив к коррозии, температурным, механическим нагрузкам. За счет бесшовного исполнения безопасен для работы с газами, рассчитан на давление рабочей среды до 1 бар. Детали и герметизирующие уплотнения выполнены из износостойких, газонепроницаемых материалов. В конструкции использованы: нержавеющая сталь (оцинкованная и марки 430 F), алюминий, латунь, нейлон 30%, NBR-каучук.
• Исполнение для любой погоды. Блок э/м клапанов разработан для эксплуатации во всех климатических зонах страны. Стабильно функционирует при температуре -40...+60 °C.
• Высокий уровень защиты от внешних воздействий. Электрические компоненты и э/м катушки защищены от воздействия пыли, посторонних предметов, струй воды, направленных под любым углом. Внешняя оболочка соответствует классу IP 65.
• Возможность установки доп. устройств. Опционально на блок клапанов могут монтироваться газовый фильтр, датчик-реле давления, индикатор положения клапана.

Линейка Madas EVM

Серия Madas EVM представлена различными модификациями блоков с разными типами соединения (фланцевое, резьбовое), размерами фланцев/ резьбовых отверстий, с питанием от сети 12В, 24В, 230В, для систем с давлением газа до 360 мбар/ 1000 мбар/ 3000 мбар. В линейку входят блоки клапанов с медленным или быстрым открытием, позиционным и плавным регулированием дроссельной заслонки, ручным или электрорегулятором на основном/ рабочем клапане.
