Газовый электромагнитный клапан Madas EVCA110066 108

Газовый электромагнитный клапан Madas EVCA110066 108 предназначен для автоматического управления подачей газа на горелку и регулирования объема потока. Собран в малогабаритном корпусе. Рассчитан на давление 1 бар.

Особенности клапана Madas EVCA

Газовый клапан Madas EVCA является автоматическим нормально-закрытым устройством в компактном корпусе. Благодаря малогабаритной конструкции легко встраивается в систему. Закрывается быстро (< 1 сек.) при потере напряжения на катушке. Открывается при поступлении питания 230 В, -10%, +10%.

Клапан рассчитан на работу с природным, сжиженным газом, воздухом (сухие неагрессивные газы по ГОСТ 5542-87).

Основные данные:

• использование для установок с давлением газа до 1000 мбар;
• присоединение к трубопроводу с помощью фланцев DN 125;
• класс А герметичности по евростандарту EN 161;
• степень электрозащиты встроенных компонентов: IP 54;
• нагревостойкость изоляции класса F (допустимая t +155° С);
• установка на горизонтальные (катушка сверху) или вертикальные участки трубы;
• эксплуатационный ресурс: не менее 10 лет;
• 2-летнее гарантийное обслуживание завода-производителя;
• температурные условия: -10...+60 °C.

Конструкция и комплектация

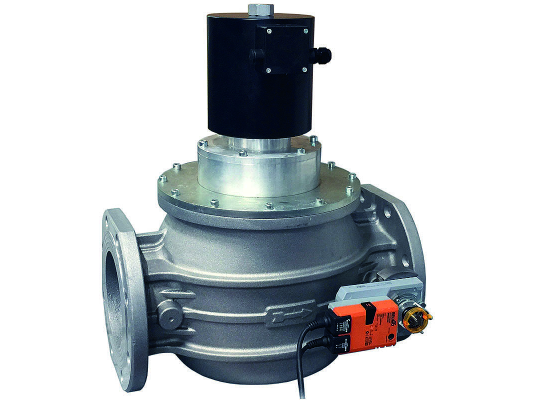

Madas EVCA110066 собран в алюминиевом корпусе, оснащен износостойкими деталями и газонепроницаемыми уплотнениями.

Комплектуется заслонкой с электроприводом, что позволяет регулировать объем газа, проходящего через клапан. Привод перемещает заслонку под управлением газовой автоматики. Может быть установлен слева или справа от клапана.

Конструкцией предусмотрено место для установки индикатора положения, сигнализирующего о закрытии затвора.

Газовый клапан оснащен коннектором с энергосберегающим контуром с активацией в течение 30-40 секунд после подачи напряжения на катушку управления, за счет чего существенно снижено потребление электроэнергии.

Установка клапана

Электромагнитный клапан Madas EVCA устанавливается в систему в горизонтальном (катушкой вверх) или вертикальном положении с учетом стрелки, указывающей ход потока. Для надежного, герметичного крепления используются фланцы.

Применение запорного клапана

Madas EVCA110066 встраивается в системы автоматического управления и регулирования потока на горелки промышленных котлов, теплогенераторов, технологического оборудования. Отвечает за запорно-регулирующую функцию и функцию безопасности. Подходит для работы в системах контроля герметичности газогорелочных устройств.

Преимущества:

• быстрое, герметичное закрытие газопровода;
• электрический регулятор расхода;
• энергосберегающее исполнение;
• компактный корпус, упрощающий монтаж;
• вариативность установки.

Диагностика работы клапана

Для надежного функционирования газовой установки требуется регулярно проверять работоспособность затвора, заменять, по мере необходимости, резиновое уплотнение.
