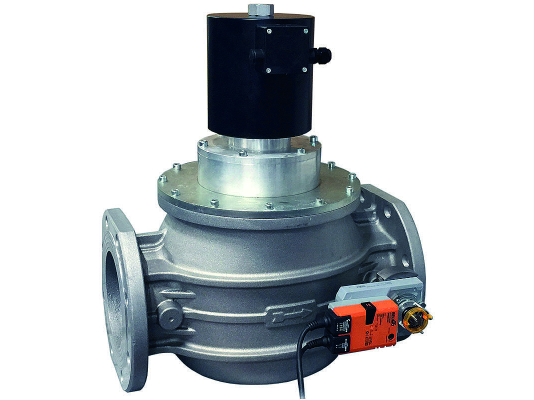

Газовый электромагнитный клапан Madas EVCA110036 108

Газовый электромагнитный клапан Madas EVCA110036 108 используется в системах автоматической подачи газа промышленного газового оборудования. Рассчитан на давление 1 бар. Выигрывает на фоне аналогичных моделей наличием встроенного индикатора положения, малогабаритным корпусом, комплектацией электрическим регулятором расхода.

Особенности клапана Madas EVCA

Газовый клапан Madas EVCA110036 является нормально-закрытым автоматическим устройством. Закрывается быстро (в течение < 1 сек.) при потере напряжения на электромагнитной катушке. Открывается при поступлении электропитания. Рассчитан на работу с природным, сжиженным газом, воздухом (газы по ГОСТ 5542-87).

Основные параметры:

• использование для установок с давлением газа до 1000 мбар;
• работа от сети 230 В, -10%, +10%, 50/60 Гц;
• присоединение к трубопроводу с помощью фланцев DN 125;
• класс А герметичности по нормативу EN 161;
• уровень электрозащиты встроенных компонентов: IP 54;
• нагревостойкость изоляции класса F (до +155° С);
• эксплуатация при температурах -10...+60 °C;
• варианты размещения: горизонтальное (катушка сверху) или вертикальное;
• заявленный ресурс службы: не менее 10 лет;
• 2-летнее гарантийное обслуживание.

Устройство и комплектация

Madas EVCA110036 собран в алюминиевом малогабаритном корпусе. За счет уменьшенных размеров легко встраивается в систему. Оснащен износостойкими деталями и газонепроницаемыми уплотнениями, а также индикатором положения, сигнализирующим о закрытии затвора на дистанционное устройство.

В комплектацию входит заслонка с электроприводом Belimo SM230ASR-TP, что позволяет регулировать объем газа, проходящего через клапан. Управляет работой привода автоматика горелки. Исполнительный механизм может устанавливаться слева или справа от клапана.

Газовый клапан оснащен энергосберегающим контуром с активацией в течение 30-40 секунд после поступления электропитания на э/м катушку, что минимизирует расход электроэнергии.

Варианты установки в систему

Электромагнитный газовый клапан Madas EVCA подходит для горизонтального (катушка сверху) и вертикального размещения в системе. При монтаже требуется совместить стрелку на корпусе с направлением потока газа. Фиксация осуществляется на фланцы.

Достоинства:

• электрический регулятор расхода газа;
• надежная герметизация потока, быстрое срабатывание;
• экономичный расход электроэнергии;
• индикация закрытого положения;
• компактные размеры корпуса;
• вариативность монтажа.

Область использования

Madas EVCA110036 выполняет запорно-регулирующую функцию и функцию безопасности в системах автоматического управления и регулирования подачи газа, системах контроля герметичности газогорелочных устройств. Место установки: горелки промышленных котлов, теплогенераторов, технологических установок.
