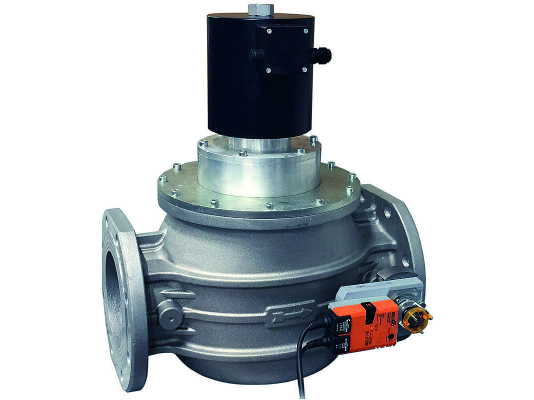

Газовый электромагнитный клапан Madas EVCA100036 108

Газовый электромагнитный клапан Madas EVCA100036 108 – компактная модель с электрическим регулятором расхода и индикацией закрытого положения. Используется для автоматизации и управления объемом потока на горелку. Рассчитан на максимальное давление 1 бар.

Клапаны Madas EVCA

Газовые электромагнитные клапаны Madas EVCA являются нормально-закрытыми быстродействующими устройствами. Закрываются быстро, в течение 1 секунды при потере напряжения. Открываются при поступлении электропитания на катушку.

Клапаны могут использоваться для природного, сжиженного газа, воздуха (сухие неагрессивные газы по ГОСТ 5542-87).

Основные параметры:

• класс А герметичности по евростандарту EN 161;
• рабочее напряжение: 230 В, -10%, +10%, 50/60 Гц;
• максимально допустимое давление в магистрали подачи: 1000 мбар;
• соединение с помощью фланцев DN 100;
• электрозащита контактов от пыли/ влаги: IP 54;
• нагревостойкость изоляции класса F (до +155° С);
• варианты установки: горизонтально (катушка сверху) или вертикально;
• эксплуатационный ресурс: не менее 10 лет;
• 2-летняя гарантия производителя;
• диапазон рабочих температур: -10...+60 °C.

Конструкция и комплектация

Madas EVCA100036 оснащен компактным корпусом, что упрощает монтаж на место эксплуатации, экономит рабочее пространство.

Запорный клапан оснащен заслонкой, перемещаемой электроприводом Belimo SM230ASR-TP, что позволяет регулировать расход газа. Привод работает под управлением топочной автоматики.

В состав конструкции входит индикатор положения с беспотенциальными контактами, позволяющий контролировать текущее состояние запорной арматуры.

Конструкция произведена из материалов, стойких к составу газов, коррозии, износу. Материалы корпуса, деталей и уплотнений: алюминий, нержавеющая сталь, латунь, нейлон 30%, виледон, NBR-каучук.

Клапан Madas EVCA поставляется с энергосберегающим контуром, активируемым через 30-40 секунд после поступления напряжения на электромагнитную катушку.

Установка в систему

Электромагнитный запорный клапан Madas EVCA подходит для установки на горизонтальные и вертикальные участки трубы (катушка сверху) с учетом стрелки, указывающей ход потока. Крепление выполняется с помощью фланцев.

Размещение

Автоматический клапан может размещаться внутри помещений, соответствующих зоне 2 взрывоопасности. Запрещена эксплуатация запорного устройства в местах, где внешняя среда способна разрушить сталь, алюминий, каучук.

Область применения

Madas EVCA100036 входит в состав систем дистанционного управления подачей газа на горелки промышленных котлов и теплогенераторов и систем автоматического контроля герметичности. Выполняет запорно-регулирующую функцию и функцию безопасности.

Преимущества:

• электрический регулятор расхода газа;
• быстрое, герметичное перекрытие газопровода;
• энергосберегающий контур, экономия электроэнергии;
• оснащение индикатором положения;
• компактный корпус, удобство монтажа в тесном пространстве.

Диагностика работы

Для безопасного и долговечного функционирования запорной арматуры необходимо регулярно проверять состояние затвора, заменять по мере необходимости уплотнение.
