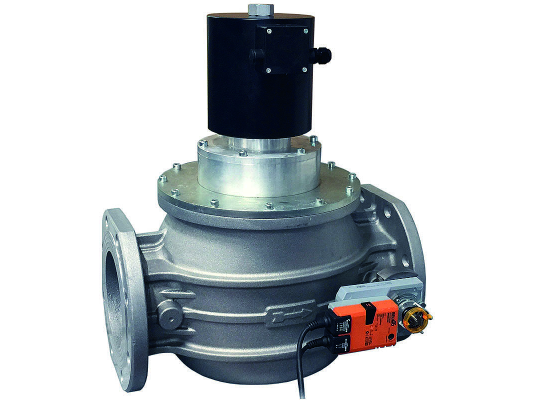

Газовый электромагнитный клапан Madas EVCA090066 108

Газовый электромагнитный клапан Madas EVCA090066 108 оснащен электрическим регулятором расхода для точного и эффективного управления объемом подачи газа на горение. Собран в малогабаритном корпусе (исполнение «компакт»), что упрощает установку в ограниченном пространстве. Рассчитан на максимальное давление рабочей среды 1 бар.

Тип клапана Madas EVCA

Газовый клапан Madas EVCA является нормально-закрытым запорным устройством с быстрым закрытием (в течение 1 сек.) при отключении электропитания. Открывается при поступлении напряжения на э/м катушку. Работает от сети 230 В, -10%, +10%.

Основные данные:

• рабочая среда: метан, сжиженный газ, воздух (сухие неагрессивные газы, ГОСТ 5542-87);
• быстродействие, закрытие в течение 1 секунды;
• применение в системах с давлением до 1000 мбар;
• класс А герметичности по нормативу EN 161;
• фланцевое соединение DN 80;
• защита электрических контактов от пыли и влаги по стандарту IP 54;
• нагревостойкость изоляции класса F (максимальная температура +155° С);
• горизонтальный (катушка вверху), вертикальный монтаж в систему;
• эксплуатационный ресурс: 10 лет;
• 2-летняя гарантия производителя;
• стабильная работа при температурах окружающего воздуха -10...+60 °C.

Конструкция и комплектация

Газовый клапан Madas EVCA090066 оснащен заслонкой, перемещаемой электроприводом, для регулирования расхода газа. Открытие заслонки осуществляется при получении команды от автоматики горелки.

Клапан собран в алюминиевом корпусе, стойком к механическим нагрузкам, коррозии. Материалы конструктивных частей и уплотнений: нержавеющая сталь, латунь, алюминий, нейлон 30%, виледон, NBR-каучук. Компактные размеры конструкции облегчают установку запорной арматуры в тесном пространстве.

Клапан Madas EVCA комплектуется коннектором с энергосберегающим контуром, который активируется через 30-40 сек. после поступления напряжения на э/м катушку, что заметно сокращает потребление электроэнергии.

Встроенная газовая заслонка открывается-закрывается под управлением электропривода Belimo SM230ASR-TP. Максимальное время открытия: 150 сек.

Установка клапана

Электромагнитные газовые клапаны Madas EVCA встраиваются в систему с учетом стрелки на корпусе, указывающей направление потока газа. Могут размещаться горизонтально (катушкой вверх) и вертикально.

Назначение

Madas EVCA090066 служит для комплектации систем дистанционного управления горелками промышленных котлов, теплогенераторов и технологических установок для эффективного управления подачей газа. Отвечает за выполнение запорно-регулирующей функции и функции безопасности. Подходит для использования в системах автоматического контроля герметичности.

Преимущества:

• функция электрической регулировки расхода;
• быстрое, герметичное перекрытие потока газа;
• энергосберегающее исполнение, экономия электроэнергии;
• компактный корпус, удобство установки в тесном пространстве.

Сервисное обслуживание

Для безотказной работы газового э/м клапана необходимо регулярно проверять состояние затвора, заменять, при необходимости, резиновое уплотнительное кольцо.
