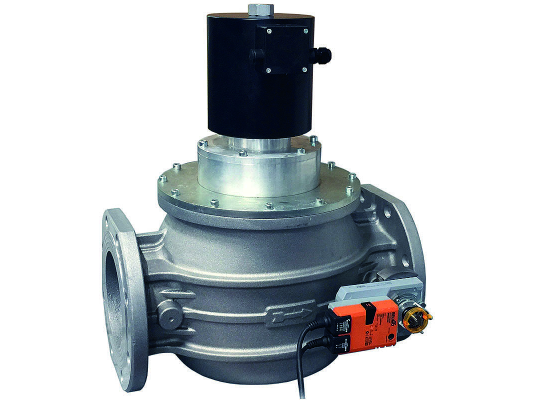

Газовый электромагнитный клапан Madas EVCA090036 108

Газовый электромагнитный клапан Madas EVCA090036 108 применяется в промышленных газовых установках с давлением в магистрали до 1 бар для автоматического управления подачей газа и регулирования объема потока. Собран в малогабаритном корпусе. Встроенный индикатор позволяет дистанционно контролировать положение запорной арматуры.

Особенности клапана Madas EVCA

Madas EVCA – нормально-закрытый автоматический клапан с быстрым закрытием. Быстро (в течение 1 сек.) и герметично перекрывает поток при отключении электропитания. Остается в открытом состоянии при поступлении на катушку напряжения 230 В, -10%, +10% (50/60 Гц).

Основные данные:

• виды газа: природный, сжиженный газ, воздух (в соответствии с ГОСТ 5542-87);
• класс А герметичности по евростандарту EN 161;
• давление газа в магистрали: максимум 1000 мбар;
• фиксация с помощью фланцев, присоединительный размер DN 80;
• электрозащита контактов класса IP 54;
• нагревостойкость изоляции класса F (максимальная t +155° С);
• положение при монтаже: горизонтальное (катушкой вверх) и вертикальное;
• диапазон рабочих температур: -10...+60 °C.

Конструкция и комплектация

Madas EVCA090036 оснащен малогабаритным корпусом, что упрощает интеграцию в систему. Комплектуется газовой заслонкой с электроприводом Belimo SM230ASR-TP для регулирования расхода газа, проходящего через клапан. Привод работает под управлением топочного автомата.

В состав конструкции входит индикатор положения, что позволяет дистанционно контролировать текущую позицию клапана. Устройство подает сигнал о закрытии затвора.

Корпус клапана отлит из алюминия, конструктивные элементы произведены из нержавеющих материалов, уплотнения – из газонепроницаемого NBR-каучука. Клапан подходит для установки в помещениях зоны 2 взрывоопасности. Не рассчитан на размещение в местах с агрессивной средой.

Клапан Madas EVCA оснащен коннектором с энергосберегающим контуром, активация которого осуществляется в течение 30-40 секунд после подачи напряжения на катушку управления. Это позволяет существенно снизить расход электроэнергии.

Варианты размещения

Электромагнитный клапан устанавливается горизонтально (катушка вверху) или вертикально, с учетом стрелки на корпусе, указывающей направление потока. Фиксация осуществляется с помощью фланцев.

Применение

Madas EVCA090036 выполняет запорно-регулирующую функцию и функцию безопасности в системах автоматизированного управления газовыми потоками, системах контроля герметичности. Место применения: горелки котлов (паровые, водогрейные), теплогенераторов, технологических установок.

Преимущества:

• быстрое, герметичное перекрытие потока;
• электрический регулятор расхода;
• индикация закрытого положения;
• энергосберегающий контур, экономичный расход электроэнергии;
• компактное исполнение.

Газовые электромагнитные клапаны Madas EVCA рассчитаны на 10 лет эксплуатации. Гарантия завода – 2 года.
