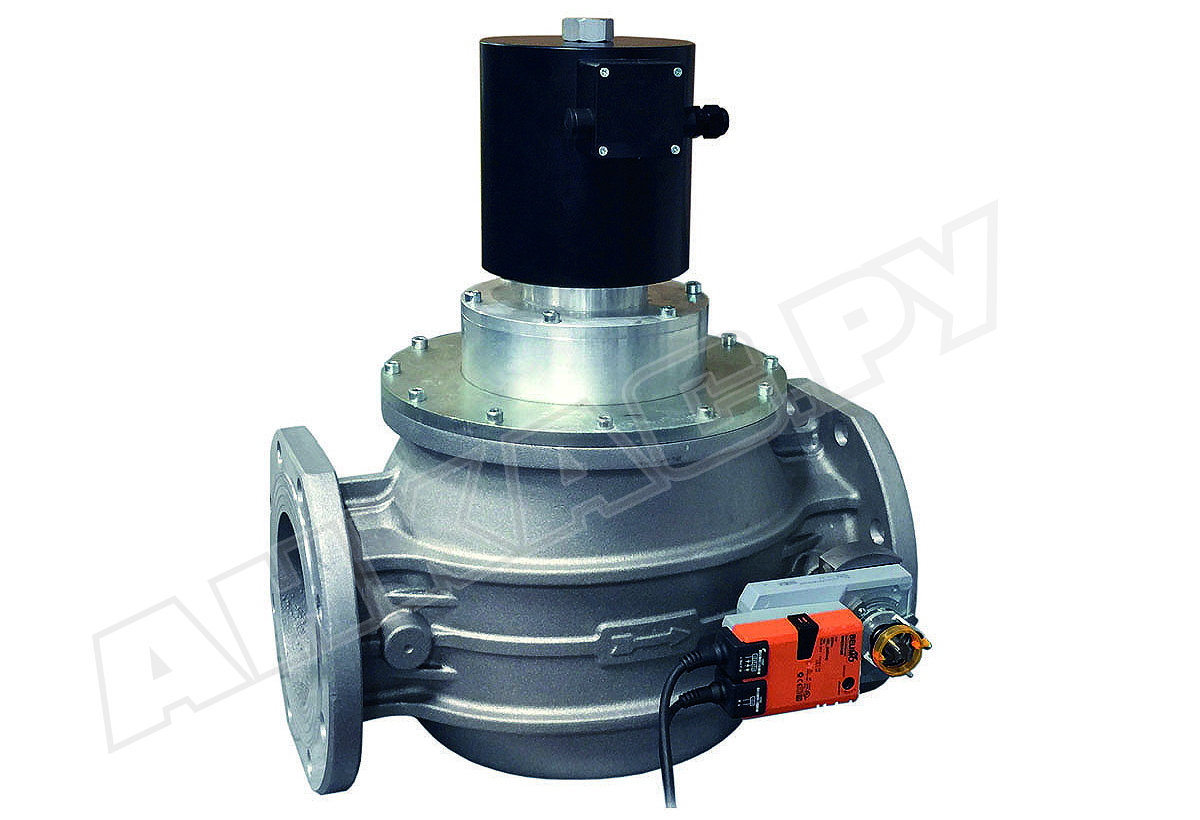

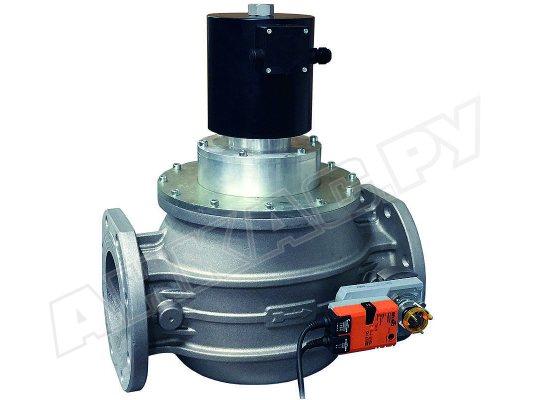

Газовый электромагнитный клапан Madas EVCA080066 108

Газовый электромагнитный клапан Madas EVCA080066 108 входит в линейку компактных автоматических устройств со встроенным электрическим регулятором расхода для эффективного управления потоком газа на промышленную горелку. Рассчитан на максимальное давление 1 бар.

Подробнее о клапане Madas EVCA

Газовый клапан оснащен заслонкой с электроприводом для регулирования объема подачи газа на горение. Регулировка потока осуществляется под управлением топочного автомата.

Клапан является нормально-закрытым быстрозакрывающимся устройством. Работает от сети 230 В, -10%, +10%. Быстро закрывается (в течение 1 сек.) при потере напряжения на катушке. Открывается при поступлении электропитания.

Особенности и характеристики:

• виды газа: метан, сжиженный газ, воздух (сухие неагрессивные газы по ГОСТ 5542-87);

• быстрое закрытие, в течение < 1 секунды;

• максимальное давление в системе: 1000 мбар;

• класс А герметичности по европейскому стандарту EN 161;

• коэффициент сопротивления: 5,7;

• нагревостойкость изоляции класса F (максимальная температура +155° С);

• пыле-, влагонепроницаемость внешней оболочки класса IP 54;

• горизонтальное (катушка сверху), вертикальное расположение в системе;

• срок эксплуатации: не менее 10 лет;

• допустимые температуры окружающей среды: -10...+60 °C.

Исполнение и комплектация

Газовый клапан оснащен алюминиевым коррозиестойким корпусом и газонепроницаемыми уплотнениями. Уменьшенные размеры конструкции (исполнение «компакт») упрощают монтаж запорной арматуры в стесненных пространствах.

В состав клапана входит коннектор с энергосберегающим контуром, активируемым через 30-40 сек. после подачи напряжения на катушку, что минимизирует расход электроэнергии.

Встроенная заслонка управляется электроприводом Belimo SM230ASR-TP. Максимальное время открытия заслонки 150 сек.

Монтаж клапана осуществляется на горизонтальных и вертикальных трубопроводах с помощью фланцевых соединений DN65.

Применение

Madas EVCA080066 используется для сборки систем дистанционного управления горелками водогрейных котлов, тепло-, парогенераторов и технологических теплопроводов для эффективного управления потоком газа. Выполняет функцию запорно-регулирующего устройства и устройства безопасности. Может использоваться для систем автоматического контроля герметичности.

Преимущества:

• электрическая регулировка расхода;

• быстрое перекрытие потока газа;

• энергосберегающий контур, экономичное потребление электроэнергии;

• компактное исполнение, удобство монтажа в тесном пространстве.

Гарантия производителя на газовые электромагнитные клапаны: 2 года.
