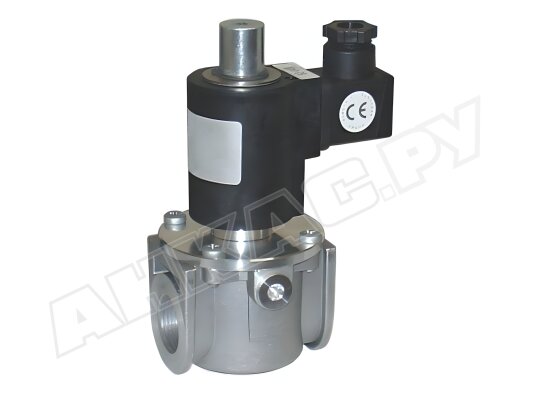

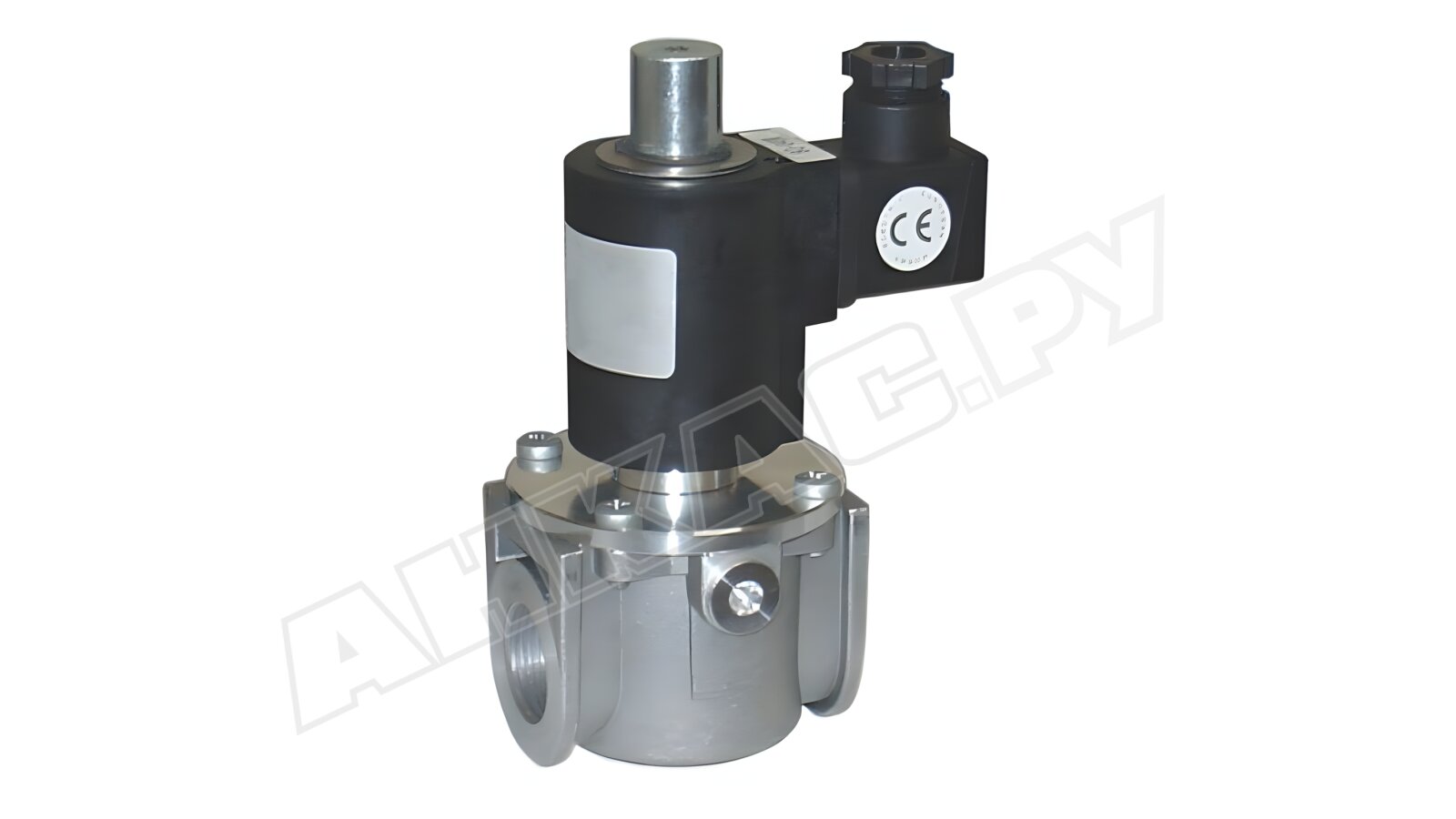

Газовый электромагнитный клапан Madas EVAPC02 008

Газовый электромагнитный клапан Madas EVAPC02 008 предназначен для оснащения промышленных газовых установок с давлением газа до 500 мбар. Быстро и герметично запирает поток при обесточивании, обеспечивая безопасную эксплуатацию оборудования.

Особенности и параметры:

• клапан нормально-открытого типа (закрыт при поступлении электропитания);
• рабочая среда: природный газ по ГОСТ 5542-87;
• питание от сети 230 В, -15%, +10%, 50/ 60 Гц;
• давление газа на входе: не более 500 мбар;
• класс А герметичности по европейскому стандарту EN 161;
• быстродействие, запирание потока в течение 1 сек. при подаче напряжения;
• фиксация на резьбовые соединения Rp 1/2";
• класс изоляции: F (нагревостойкость обмоток +155 °C);
• рабочие температуры (внешняя среда): -40...+60 °C;
• эксплуатационный ресурс: 100000 циклов;
• размещение в горизонтальных, вертикальных трубопроводах.

Конструкция

Корпус электромагнитного клапана отлит под давлением из алюминиевого сплава, не содержит сварных швов. В конструкцию входят: электромагнитная катушка, возвратная пружина, уплотнение, стопорное и уплотнительное кольца, затвор, верхняя крышка, коннектор, крепежные винты.

Электромагнитный клапан произведен из нержавеющей стали (оцинкованная, марки 430 F), алюминия (штампованный, 11S), латуни, резины NBR, что обеспечивает безопасную эксплуатацию и многолетнюю службу запорной арматуры. Электрические компоненты полностью защищены от пыли, а также струй воды, падающих с любого направления (европейский стандарт IP 65).

Э/м газовый клапан не подходит для размещения на объектах с агрессивной окружающей средой, действующей разрушающе на материалы конструкции и уплотнения.

Назначение

Быстродействующее автоматическое устройство используется в качестве органа безопасности в системах управления газовой промышленной горелкой. В течение секунды запирает поток газа при подаче питания на катушку. Открывается при обесточивании. Электромагнитный газовый клапан востребован при оснащении паровых и водогрейных котлов, теплогенераторов, технологических теплопроводов.

Преимущества:

• быстродействующая газовая арматура;
• простой и надежный монтаж на резьбу;
• конструкция для всепогодной эксплуатации;
• значительный эксплуатационный ресурс;
• установка на горизонтальные и вертикальные газопроводы;
• высокий уровень пылевлагозащиты.

Линейка Madas EVА

Серия автоматических нормально-открытых клапанов Madas EVА представлена моделями с резьбовыми и фланцевыми соединениями DN 15-50, электропитанием 12В, 24В, 230В, для установок с давлением газа до 360/ 500/ 1000/ 3000/ 6000 мбар. Купить газовые электромагнитные клапаны Madas и другое оснащение для котлов и теплогенераторов можно со склада и под заказ.
